Product Description
Detaily produktu
| Výrobca | Bently Nevada |
|---|---|
| Séria | 3500/25 |

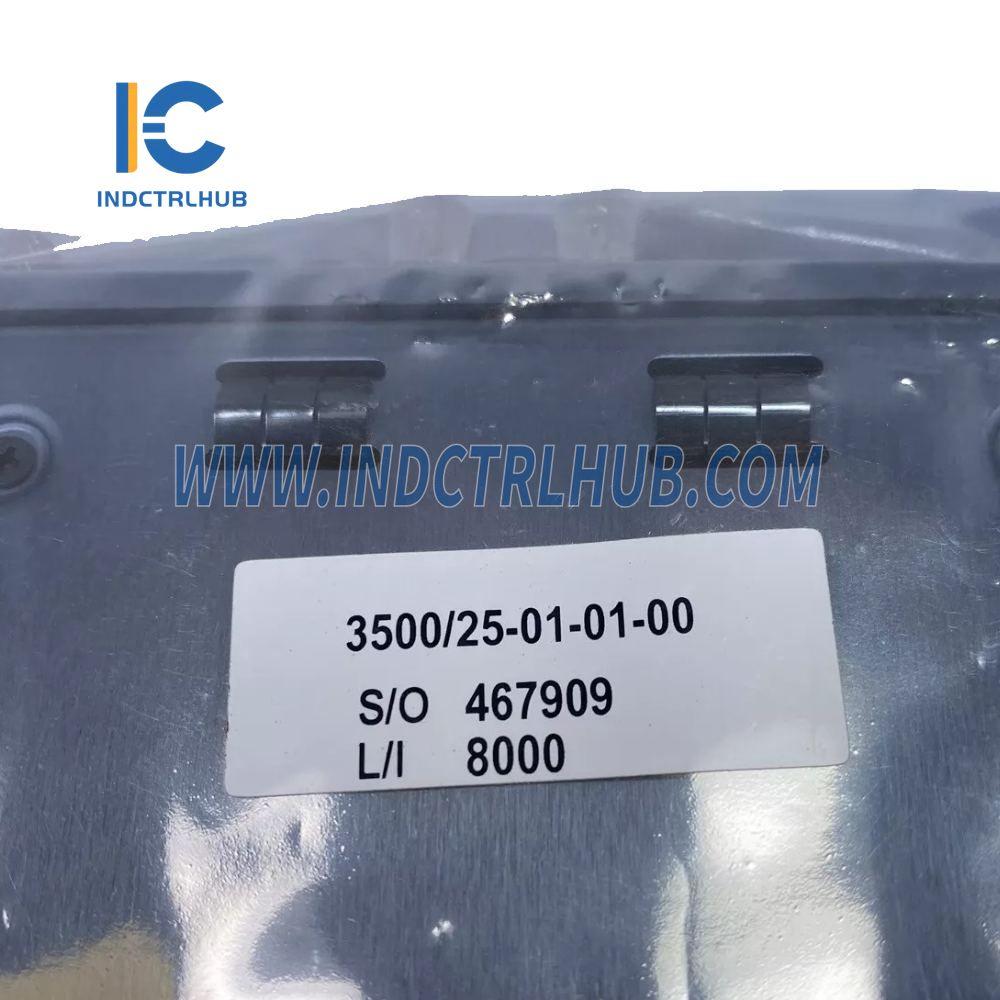

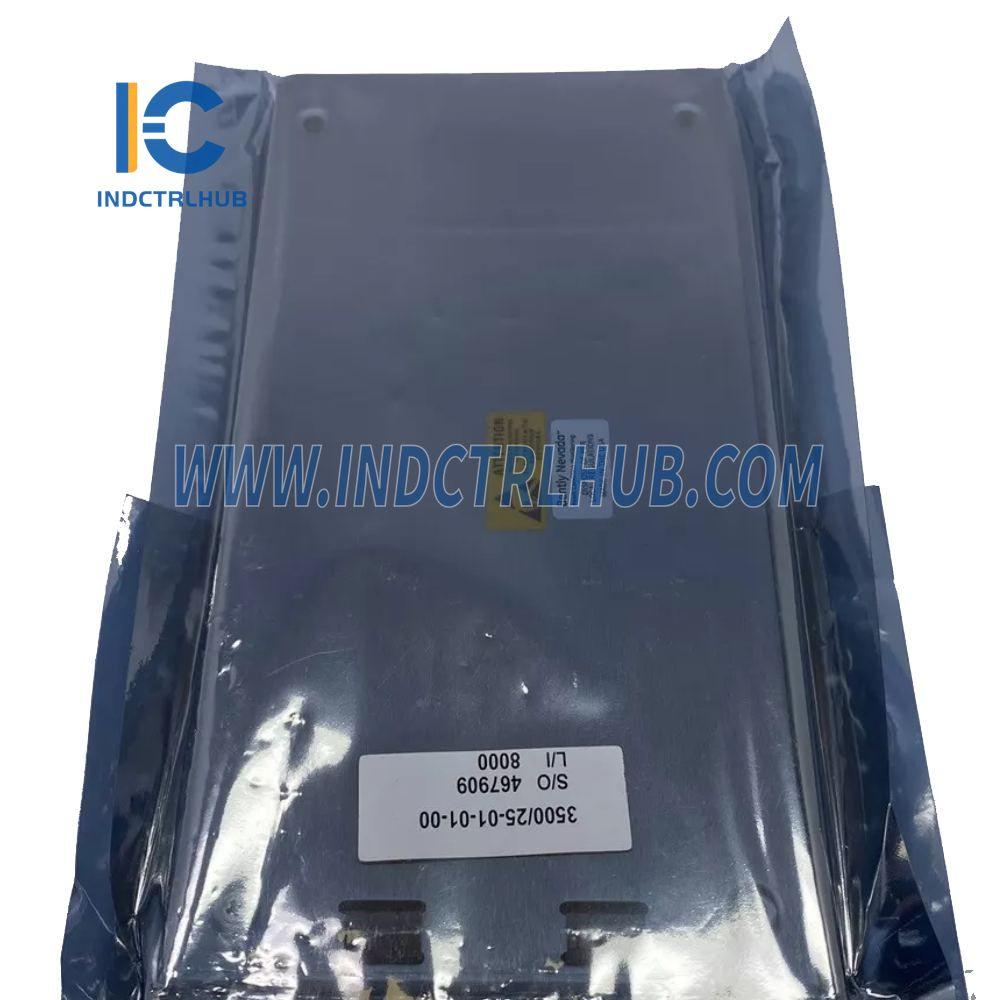

| Model/Číslo dielu | 3500/25-01-01-00 |
| Typ modelu | Keyphasor Card I/O Module |
Popis
3500/25 Keyphasor Card I/O Module je nevyhnutnou súčasťou 3500 Machinery Protection System. Je to polovičnej výšky, dvojkanálový modul, ktorý poskytuje Keyphasor signály monitorovacím modulom v rámci 3500 racku. Modul prijíma signály z proximity sond alebo magnetických snímačov a prevádza ich na digitálne Keyphasor signály, ktoré indikujú presný okamih, keď sa Keyphasor značka na hriadeli zarovnáva s Keyphasor snímačom.
Systém môže obsahovať:
- Normálna konfigurácia: Až štyri signály Keyphasor.
-
Párovaná konfigurácia: Až
.
Špecifikácie
Spotreba energie:
- 3,2 W (typicky)
| Nižšie skontrolujte populárne položky pre viac informácií v | Priemyselný riadiaci uzol | |||
| Značka | Popis | Cena (USD) | Skladom | Odkaz |
| Bently Nevada | 330400-02-05 330400 Akcelerometer | 529-1529 | 200 | 330400 Akcelerometer |
| Bently Nevada | 3500/20 modul rozhrania stojana (01-02-00, 125744-02 + 125768-01) | 653-1653 | 200 | Rack rozhranie modul |
| Bently Nevada | 3500/15 AC a DC napájacie zdroje (05-05-01, 106M1079-01 + 106M1081-01) | 5300-6300 | 500 | AC a DC napájacie zdroje |
| Bently Nevada | 330103-00-06-10-12-00 3300 XL 8 mm Proximity Probes | 1074-2074 | 300 | 3300 XL 8 mm proximálne sondy |
| Bently Nevada | 170180 Transduktor I/O modul (02-00) | 629-1629 | 400 | Modul I/O prevodníka |
| Bently Nevada | 3500/05 System Rack (01-02-01-00-01) | 1807-2807 | 200 | Systémový stojan |
Vstupy signálu:
- Každý modul prijíma až dva signály z proximity probe transducers alebo magnetic pickups.
-
Rozsah signálu:
- Neizolované I/O moduly: +0,8 V až -21,0 V
- Izolované I/O moduly: +5 V až -11 V
- Obmedzenie signálu: Signály prekračujúce tento rozsah sú obmedzené interne.
- Požiadavka na rýchlosť: Pasívne magnetické snímače vyžadujú minimálnu rýchlosť hriadeľa 200 ot./min (3,3 Hz).
Vstupná impedancia:
- 21,8 kΩ (minimálne)
Environmentálne limity
| Prevádzková teplota | -30°C až +65°C (-22°F až +150°F) pri použití s non-Internal Barrier I/O Module <br> 0°C až +65°C (32°F až +150°F) pri použití s Internal Barrier I/O Module (Internal Termination) |
|---|---|
| Skladovacia teplota | -40 °C až +85 °C (-40 °F až +185 °F) |
| Vlhkosť | 95 %, nekondenzujúce |
Fyzické rozmery
| I/O modul | Rozmery: 241,3 mm (9,50 in) x 24,4 mm (0,96 in) x 103,1 mm (4,06 in) <br> Hmotnosť: 0,46 kg (1,01 lbs) |
|---|
Požiadavka na miesto v ráme:
- 1 plná výška zadného slotu
Informácie o objednávke
| Možnosť | Popis |
|---|---|
| A: Počet kanálov | 01: Jedna polovičná výšková 2-kanálová karta Keyphasor (2 kanály) 02: Dve polovičné výškové 2-kanálové karty Keyphasor (4 kanály) |
| B: Typ I/O modulu | 01: I/O modul s vnútornými termináciami 02: I/O modul s vonkajšími termináciami 03: Interný bariérový I/O s vnútornými termináciami 04: Izolovaný I/O modul s vnútornými termináciami (pre magnetické snímače) 05: Izolovaný I/O modul s vonkajšími termináciami (pre magnetické snímače) |
| C: Možnosť schválenia agentúrou | 00: Nie je vyžadované 01: cNRTLus (Trieda 1, Divízia 2) 02: ATEX/IECEx/CSA (Trieda 1 Zóna 2) |
