Product Description
Prehľad produktu
|
Kategória |
Detaily |
|---|---|
|
Výrobca |
Allen-Bradley (Rockwell Automation) |
|
Model/Číslo dielu |
2097-V34FR3-LM (pravdepodobne zamýšľané ako 2097-V34PR3-LM) |
|
Popis |

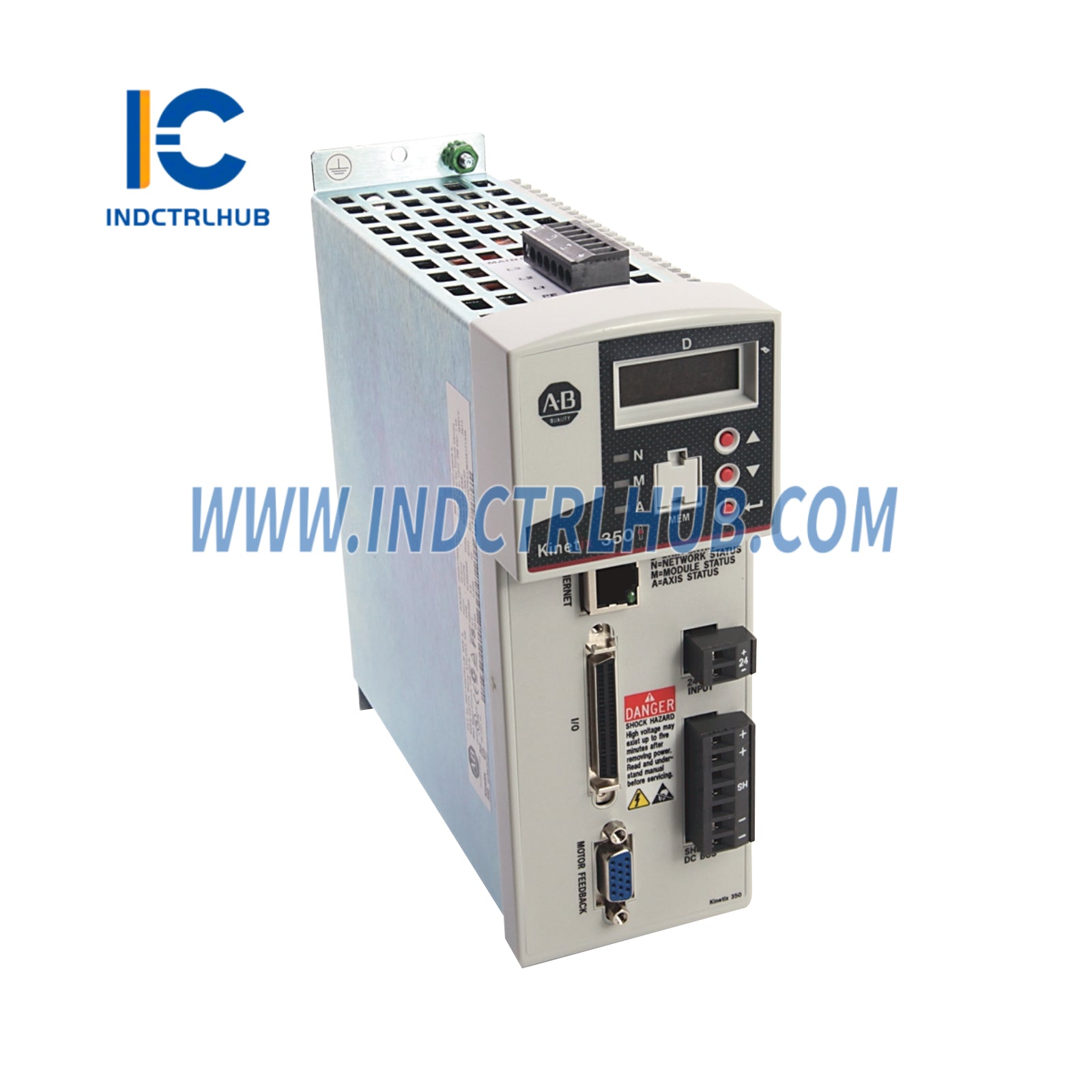

Kinetix 350 jednoosový EtherNet/IP servopohon pre škálovateľné riadenie pohybu |
|
Kľúčové vlastnosti |
EtherNet/IP konektivita, Safe Torque-Off (STO), 480 VAC 3-fázový vstup, kompaktný dizajn, integrované riadenie pohybu |
Technické špecifikácie
|
Špecifikácia |
Detaily |
|---|---|
|
Model |
2097-V34FR3-LM (pravdepodobne 2097-V34PR3-LM) |
|
Typ produktu |
Servo pohon |
|
Séria |
Kinetix 350 |
|
Vstupné napätie |
320–528 VAC RMS, 3-fázové (480 VAC menovité) |
|
Vstupná frekvencia |
48–62 Hz |
|
Vstupný prúd |
2,7 A (menovitý), 4,5 A (maximálny nábehový prúd, 0-pk) |
|
Kontinuálny výstupný prúd |
2,0 A RMS (2,8 A špička) |
|
Špičkový výstupný prúd |
6,0 A RMS (8,5 A špička) |
|
Výstupný výkon |
1,0 kW pri 480 VAC |
|
Prenapätie zbernice |
850 VDC |
|
Hodnotenie skratového prúdu |
100 000 A RMS symetrických |
|
Výkonové vyžarovanie |
39 W |
|
Prevádzková teplota |
0 °C až 40 °C (32 °F až 104 °F) |
|
Hmotnosť |
Približne 1,5 kg (3,3 lbs) |
Možnosti externého pripojenia
|
Typ pripojenia |
Detaily |
|---|---|
|
Podporované pripojenia |
EtherNet/IP pre sieťovú integráciu, svorkovnice pre napájanie a motorové zapojenie, rozširujúce I/O bloky |
Funkčné vlastnosti
|
Funkcia |
Detaily |
|---|---|
|
Pohybové riadenie |
Jednoosové servo ovládanie cez EtherNet/IP; podporuje indexačné aplikácie |
|
Bezpečnosť |
Safe Torque-Off (STO), certifikované podľa ISO 13849-1 PLd / SIL2 |
|
Kompatibilita |
Funguje s riadičmi ControlLogix a CompactLogix cez EtherNet/IP |
|
Inštalácia |
Kompaktný tvar, vyžaduje 25 mm vrchný/spodný a 3 mm bočný odstup |
Model a konfigurácia
|
Kategória |
Detaily |
|---|---|
|
Základný model |
2097-V34FR3-LM (pravdepodobne 2097-V34PR3-LM) |
|
Konfigurácia |
V34: 480 VAC 3-fázové, PR3: výstup 1,0 kW, LM: Štandard |
