Product Description

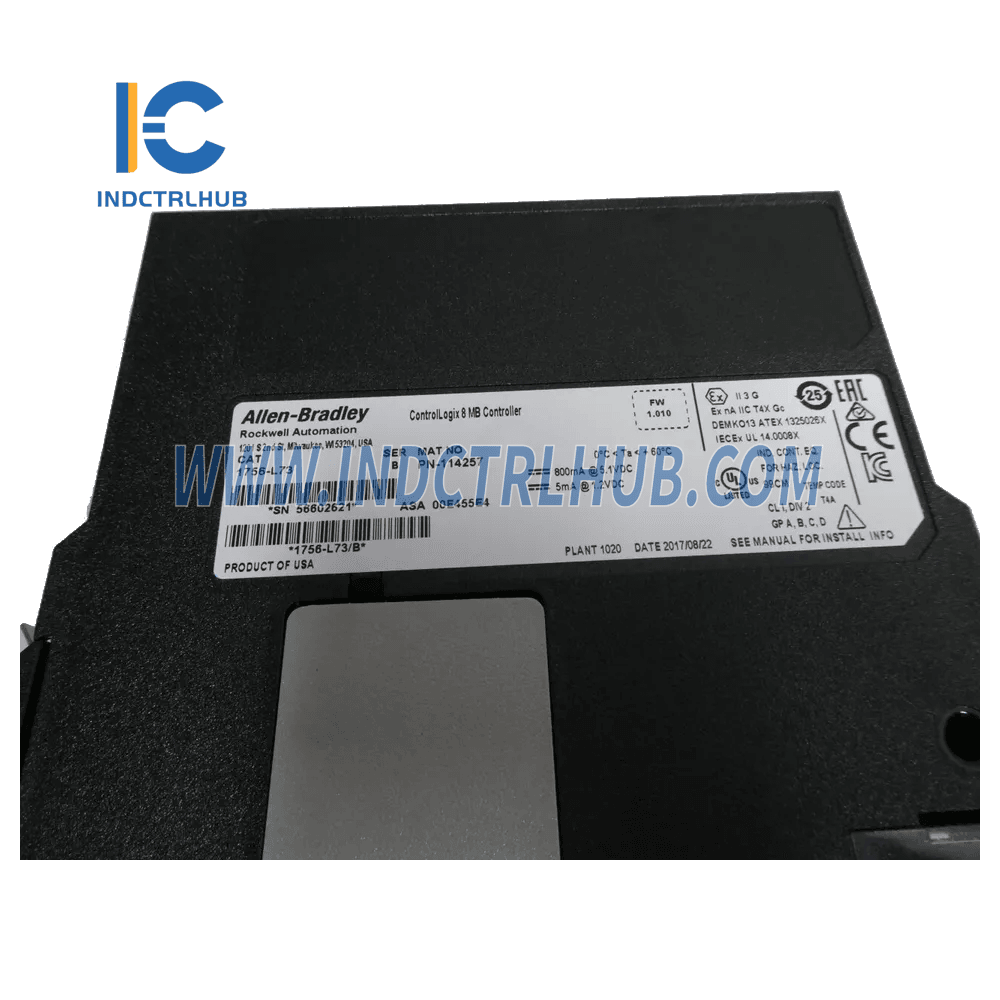

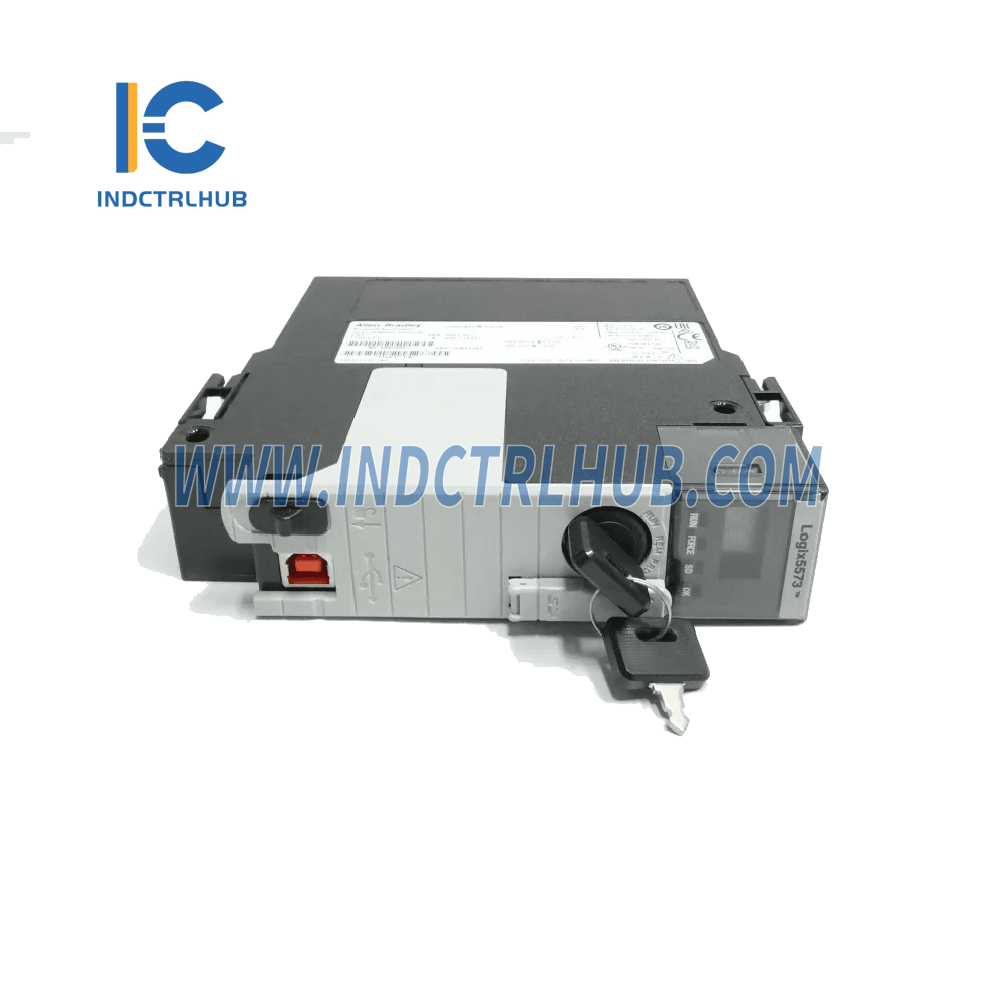

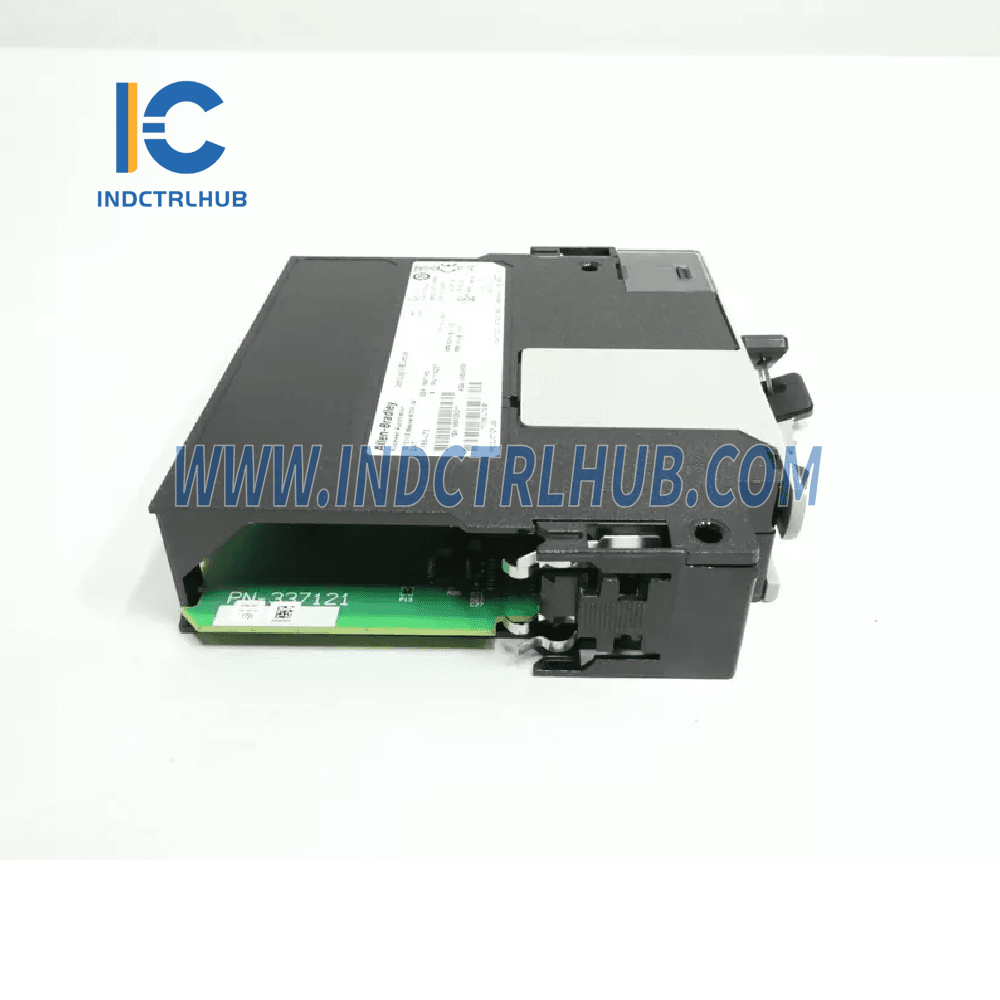

Riadiace jednotky Allen-Bradley ControlLogix-XT 5580
Výrobca: Allen-Bradley
Model/Číslo dielu: 1756-L73
Popis: Riadiace jednotky ControlLogix a GuardLogix
Všeobecné špecifikácie:
| Atribút | Špecifikácia |
|---|---|
| Vstavaný sieťový port | Nepravda |
| Pamäť | 8 MB používateľskej pamäte, 0,98 MB I/O |
| Možnosť nevolatilnej pamäte | Secure Digital (SD) |
| Napájanie | 5 mA pri 1,2 V DC, 800 mA pri 5,1 V DC |
| Hmotnosť | Približne 0,25 kg (0,55 lb) |
| Šírka drážky | 1 |
| Umiestnenie modulu | Na báze šasi, akýkoľvek slot |
| Kompatibilita šasi | 1756-A4, 1756-A4K, 1756-A7, 1756-A7K, 1756-A10, 1756-A10K, 1756-A13, 1756-A13K, 1756-A17, 1756-A17K |
| Kompatibilita napájania | Štandardné: 1756-PA50, 1756-PA72, 1756-PA72K, 1756-PB50, 1756-PB72, 1756-PB72K, 1756-PB75, 1756-PB75K, 1756-PH75 |
| Kompatibilita napájania (redundantné) | Redundantné: 1756-PA75R, 1756-PA75RK, 1756-PB75R, 1756-PB75RK, 1756-PSCA2, 1756-PSCA2K |
| USB port | Áno (USB 2.0, plná rýchlosť, 12 Mbps), iba dočasné lokálne programovanie, nie je určené na trvalé pripojenie |
Technické špecifikácie:
| Atribút | Špecifikácia |
|---|---|
| Užívateľská pamäť | 8 MB |
| I/O pamäť | 0,98 MB |
| Voliteľné nevolatilné pamäťové úložisko | 1 GB (1784-SD1 zahrnuté), 2 GB (1784-SD2 dostupné) |
| Maximálny digitálny vstup/výstup | 128,000 |
| Maximálny analógový vstup/výstup | 4,000 |
| Maximálny celkový počet I/O | 128,000 |
| Možnosti modulu na ukladanie energie | - 1756-ESMCAP, 1756-ESMCAPK (odnímateľný, dodávaný nainštalovaný) |
| - 1756-ESMNSE, 1756-ESMNSEK (odnímateľný, bez záložného napájania WallClockTime) | |
| - 1756-ESMNRM, 1756-ESMNRMK (neodnímateľný, zabezpečuje riadiacu jednotku) | |
| Odběr proudu pri 1,2 V DC | 5 mA |
| Odběr proudu pri 5,1 V DC | 800 mA |
| Výkonové straty | 2,5 W |
| Tepelný rozptyl | 8,5 BTU/h |
| Izolačné napätie | 30V (nepretržite), základný typ izolácie, USB port - systém |
| Súlad | V súlade s IEC/UL 61010-1 |
Environmentálne špecifikácie:
| Atribút | Špecifikácia |
|---|---|
| Prevádzková teplota | 0°C až +60°C (32°F až +140°F), znižovanie výkonu nad 60°C |
| Nepracovná teplota | -40 °C až +85 °C (-40 °F až +185 °F) |
| Relatívna vlhkosť | 5 % až 95 % (bez kondenzácie) |
| Konformný náter | Nie |
| Vibrácie (prevádzkové) | IEC 60068-2-6: 2 g @ 10–500 Hz |
| Náraz (prevádzkový) | IEC 60068-2-27: 30 g (bez obalu) |
| Náraz (neprevádzkový) | IEC 60068-2-27: 50 g (45 g s nainštalovanou SD kartou) |
| Elektromagnetické emisie | IEC 61000-6-4 |
| Imunita voči ESD | IEC 61000-4-2: 6 kV kontakt, 8 kV vzduch |
| Imunita voči vyžarovanému RF rušeniu | IEC 61000-4-3: 10V/m od 80 do 2000 MHz, 3V/m od 2000 do 2700 MHz |
| Imunita voči vedenému RF rušeniu | IEC 61000-4-6: Neplatí (USB je dočasný port) |
Certifikácie a súlad:
- IEC/UL 61010-1: Spĺňa bezpečnostné normy pre priemyselné zariadenia.
- IEC 60068-2-6, IEC 60068-2-27: Normy pre vibrácie a nárazy pre spoľahlivý výkon v náročných priemyselných podmienkach.
- IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-6: Odolnosť voči elektromagnetickému rušeniu (EMI) zabezpečujúca stabilnú prevádzku v elektricky rušnom prostredí.
