Product Description
Detaily produktu
|
Výrobca |
Allen-Bradley |
|---|---|
|
Model/Číslo dielu |

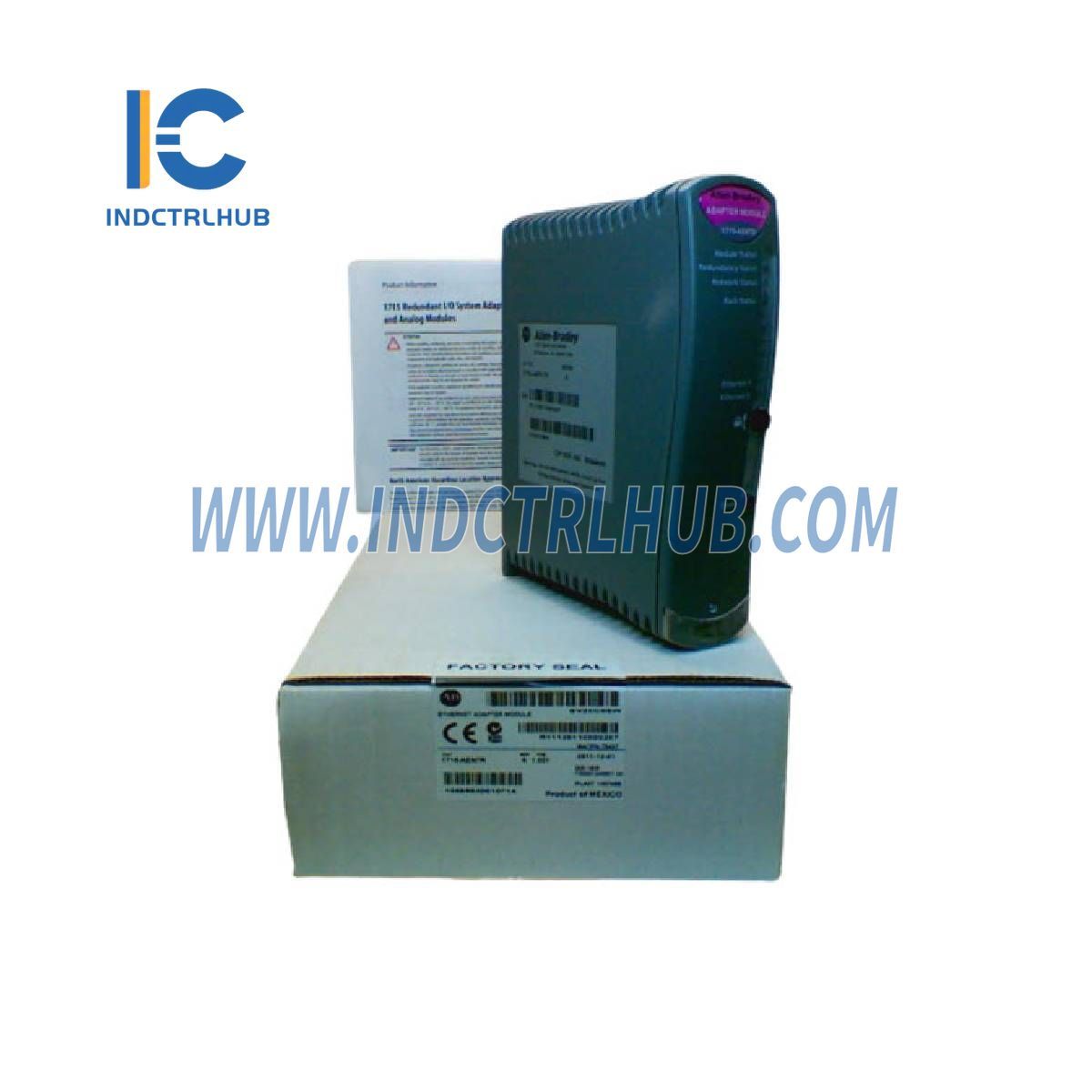

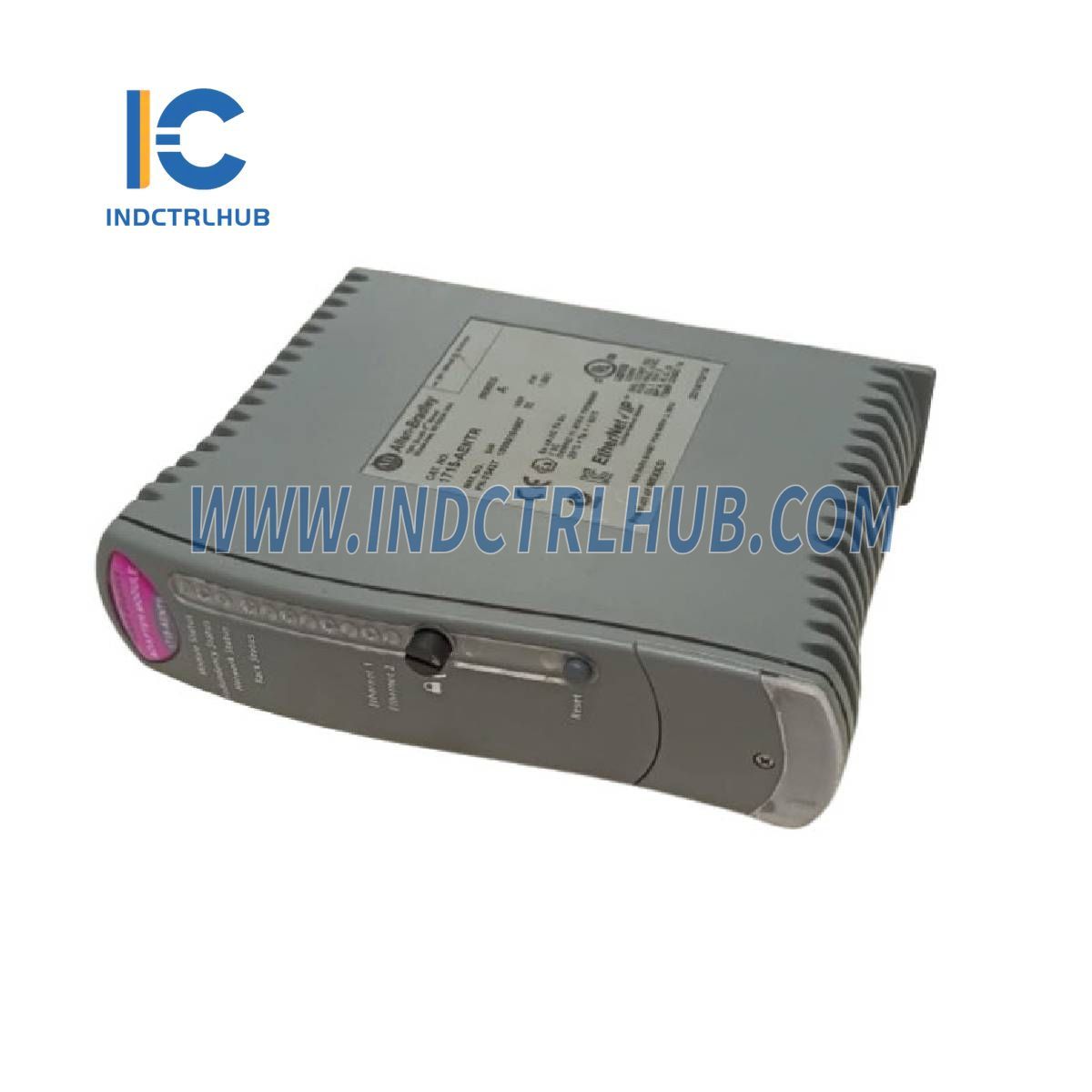

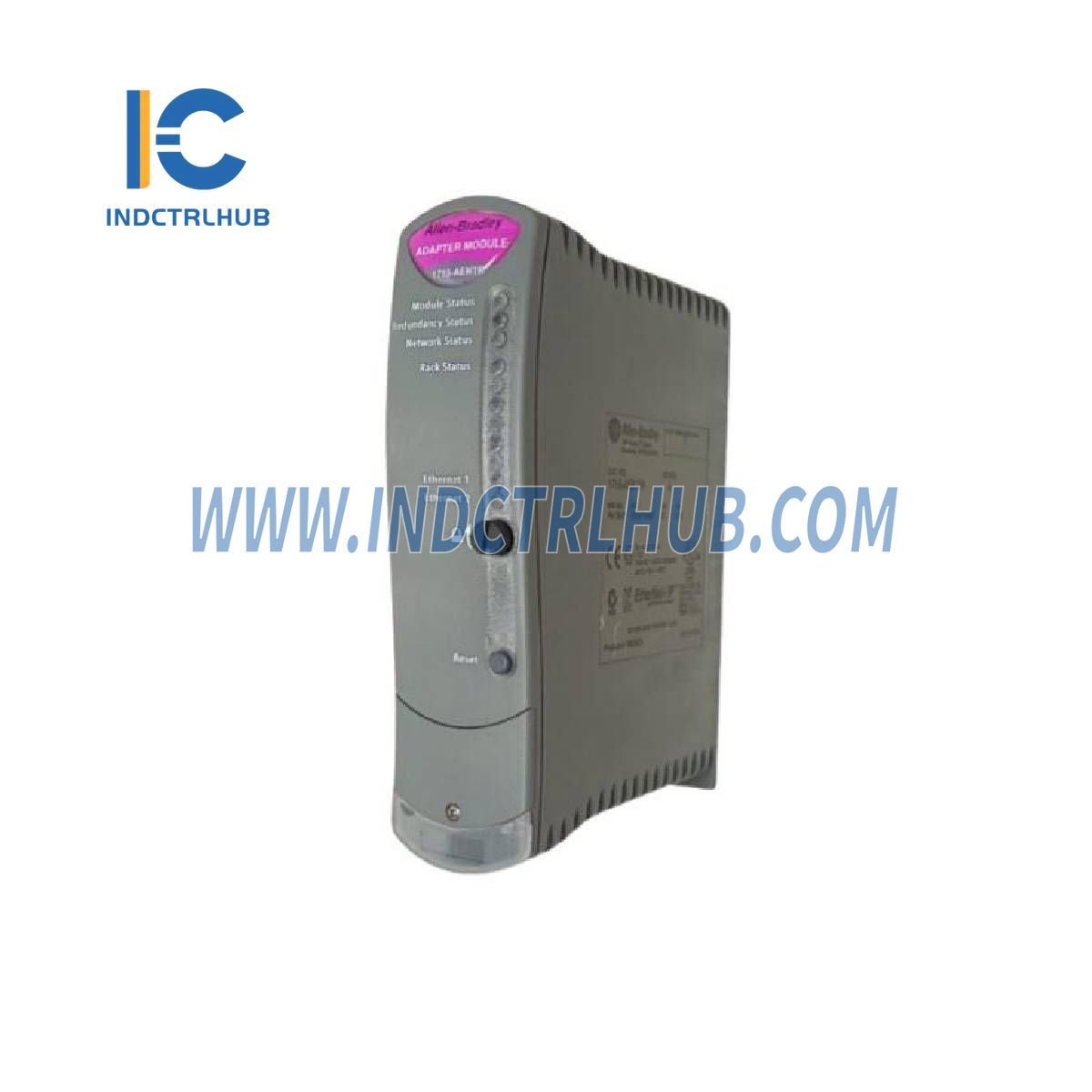

1715-AENTR |
|
Popis |
1715 redundantný I/O systém |
Technické špecifikácie
Moduly & kapacita
|
Atribút |
Hodnota |
|---|---|
|
Podporované moduly (1715-A2A) |
Vyžaduje sa pre 2 x 1715-AENTR moduly |
|
Podporované moduly (1715-A3IO) |
Podporuje 1 I/O zbernicu, 8 základných I/O jednotiek (1715-A3IO), 24 I/O modulov |
|
Maximálny počet modulov na pár adaptérov |
24 |
Napájanie & napätie
|
Atribút |
Hodnota |
|---|---|
|
Prevádzkové napätie |
18…32V DC |
|
1715-AENTR prúd na zadnej doske |
380 mA |
|
1715-A2A vstupné napájanie |
10,4 A celkovo max / 400 mA max na slot |
|
Napájanie I/O modulu (aplikácie s odolnosťou proti poruchám) |
< 3,2 A |
|
Výkonové straty |
Maximálne 8 W na adaptér |
|
Typ poistky |
4 A, 125V, typ T |
Fyzické vlastnosti & rozmery
|
Atribút |
1715-A2A |
1715-A3IO |
|---|---|---|
|
Hmotnosť (približne) |
283 g (9,98 oz) |
220 g (7,76 oz) |
|
Rozmery (V x Š x H, približne) |
234 x 84 x 30 mm (9,21 x 3,31 x 1,18 in.) |
234 x 126 x 18 mm (9,21 x 4,25 x 0,71 in.) |
|
Atribút |
1715-AENTR |
1715-A2A |
|---|---|---|
|
Hmotnosť (približne) |
420 g (14,82 oz) |
283 g (9,98 oz) |
|
Základná jednotka |
Základná jednotka adaptéra s 2 slotmi |
- |
Izolácia a zapojenie
|
Atribút |
Hodnota |
|---|---|
|
Izolačné napätie |
50 V (nepretržite), základný typ izolácie |
|
Ethernet porty k zadnej doske & DC napájacie porty |
Žiadna izolácia medzi jednotlivými Ethernet portami alebo DC napájacími portami |
|
Typovo testované |
500V AC na 60 s |
|
Kategória zapojenia |
2 - na napájacích portoch, 2 - na komunikačných portoch |
|
1715-A2A DC napájacie pripojenia |
Jednoduchý 2,5 mm² (12 AWG) pevný/pletaný medený vodič (hodnotený na 85 °C) |
|
1715-A2A uzemňovacie pripojenie |
Minimálne 4 mm² (10 AWG) |
|
Ethernetové pripojenia |
Tienený RJ45 (IEC60603-7), kategória 5e alebo tienený kábel kategórie 5 |
Environmentálne podmienky
|
Atribút |
Hodnota |
|---|---|
|
Prevádzková teplota |
-25…60 °C (-13…140 °F) |
|
Maximálna okolitá teplota vzduchu |
60 °C (140 °F) |
|
Nepracovná teplota |
-40…85 °C (-40…185 °F) |
|
Relatívna vlhkosť |
10…95 % nekondenzujúca vlhkosť |
|
Vibrácie |
2 g pri 10…500 Hz (IEC 60068-2-6) |
|
Náraz (prevádzkový, montáž na DIN lištu) |
25 g |
|
Náraz (prevádzkový, panelová montáž) |
30 g |
|
Náraz (neprevádzkový, inštalovaný) |
30 g |
|
Náraz (neprevádzkový, neinštalovaný s výplňami slotov) |
50 g |
EMC a imunita
|
Atribút |
Hodnota |
|---|---|
|
Emisie |
CISPR 11 (IEC 61000-6-4) trieda A |
|
Imunita voči ESD |
IEC 61000-4-2: 6 kV kontakt, 8 kV vzduch |
|
Imunita voči vyžarovanému RF rušeniu |
IEC 61000-4-3: 20V/m (80…1000 MHz), 10V/m (1000…2700 MHz) |
|
Imunita EFT/B |
IEC 61000-4-4: ±3 kV (napájacie porty), ±2 kV ( tienené Ethernet porty) |
|
Imunita voči prepätiu |
IEC 61000-4-5: ±1 kV (linka-linka), ±2 kV (linka-zem) |
|
Imunita voči vedenému RF rušeniu |
IEC 61000-4-6: 10V rms (150 kHz…80 MHz) |
