Product Description
Prehľad produktu
- Rozšírený typ produktu: A300-30-11-80
- ID produktu: 1SFL551001R8011
- EAN: 7320500203361

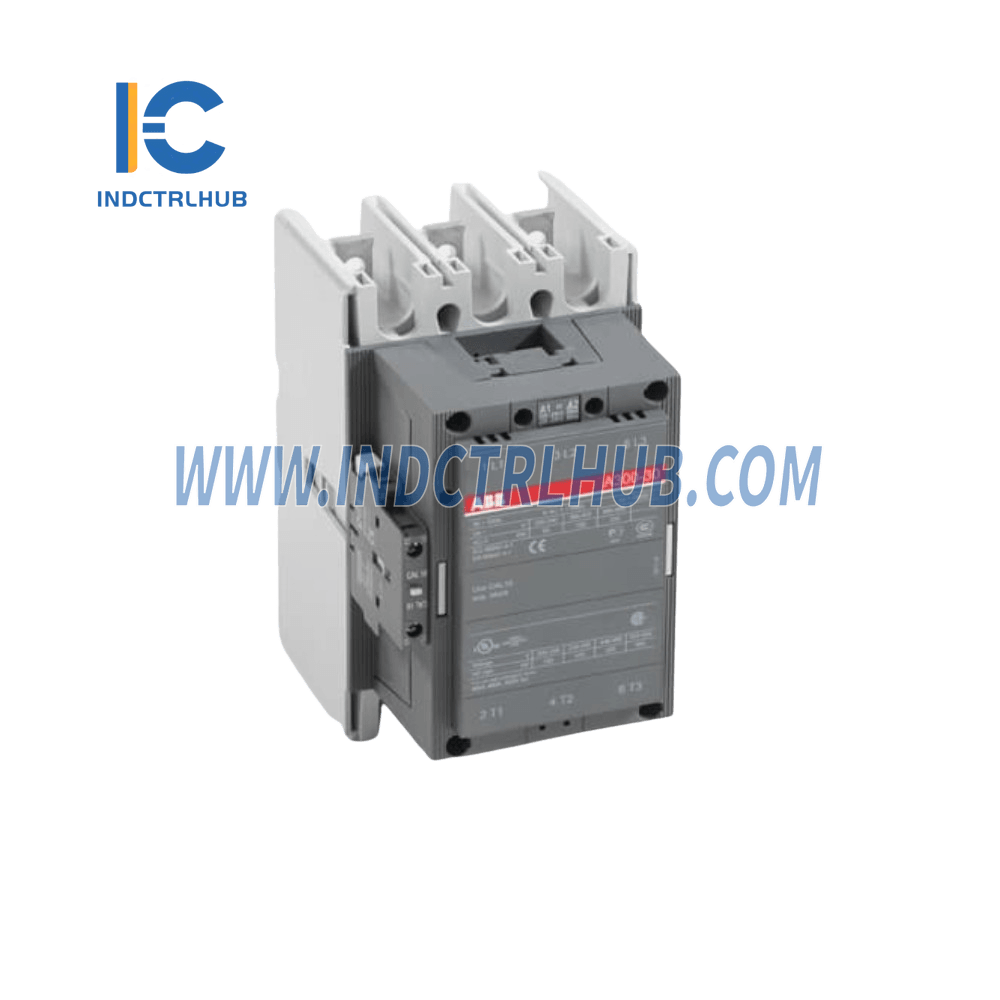

- Katalógový popis: Stykač A300-30-11 220-230V 50Hz / 230-240V 60Hz
- Podrobný popis: Trojfázový stykač vhodný na štartovanie motorov, izoláciu, obchádzku a distribučné aplikácie do 690 V. Ovládaný riadiacim napätím, dostupný vo verziách od 24…690 V, 50 a 60 Hz.
- ID náhradného produktu (NOVÉ): 1SFL587002R1311
- Minimálne množstvo objednávky: 1 kus
- Colné sadzobné číslo: 85364900
Technické špecifikácie
| Špecifikácia | Detaily |
|---|---|
| Počet hlavných kontaktov NO | 3 |
| Počet hlavných kontaktov NC | 0 |
| Počet pomocných kontaktov NO | 1 |
| Počet pomocných kontaktov NC | 1 |
| Počet pólov | 3P |
| Menovité prevádzkové napätie | 690 V |
| Menovitá frekvencia (f) | 50 / 60 Hz |
| Konvenčný prúd voľným vzduchom (Ith) | 500 A pri 40 °C (IEC 60947-4-1) |
| Menovitý prevádzkový prúd AC-1 (Ie) | 500 A pri 40 °C (690 V) |
| Menovitý prevádzkový prúd AC-3 (Ie) | 280 A (690 V) pri 55 °C |
| Menovitá vypínacia kapacita AC-3 | 8 x Ie AC-3 |
| Menovitá spínacia kapacita AC-3 | 10 x Ie AC-3 |
| Ochranné zariadenia proti skratu | Pojistky typu gG 500 A |
| Menovité izolačné napätie (Ui) | 1000 V |
| Menovité impulzné napätie odolnosti (Uimp) | 8 kV (hlavný obvod) |
| Mechanická odolnosť | 5 miliónov cyklov |
| Prevádzkové limity cievky | 0,85 x Uc min. … 1,1 x Uc max. |
| Menovité napätie riadiaceho obvodu (Uc) | 220 ... 230 V (50 Hz) |
| Spotreba cievky (50 Hz) | 60 V·A (udržiavací) |
| Strata výkonu | 18 W na pól |
| Čas spustenia | 7 … 13 ms (medzi odpojením napájania a zatvorením NC kontaktu) |
| Stupeň ochrany | IP20 (svorky cievky), IP00 (hlavné svorky) |
| Typ svorky | Hlavný obvod: lišty |
Environmentálne špecifikácie
| Špecifikácia | Detaily |
|---|---|
| Teplota okolia (prevádzka) | -25 … 50°C (s tepelným preťažovacím relé) |
| Teplota okolia (skladovanie) | -40 … 70°C |
| Maximálna prevádzková nadmorská výška | 3000 m (bez znižovania výkonu) |
Detaily balenia
| Špecifikácia | Detaily |
|---|---|
| Jednotky balenia úrovne 1 | 1 kus |
| Šírka balenia | 203 mm |
| Hĺbka / Dĺžka balenia | 245 mm |
| Výška balenia | 188 mm |
| Hrubá hmotnosť balenia | 6,1 kg |
| EAN balenia | 7320500203361 |
Certifikáty a vyhlásenia
- BV Certifikát: 09826/C0 BV
- CQC Certifikát: Stykač, A210, A260, Vyrobené vo Švédsku
- CSA Certifikát: 306708
- Vyhlásenie o zhode - CE: CE Vyhlásenie o zhode - Stykač A(F)95...A(F)300, AM110...AM300, atď.
- Vyhlásenie o zhode - UKCA: UK Vyhlásenie o zhode - Stykače >100A
- Stav RoHS: V súlade s európskou smernicou 2011/65/EÚ
