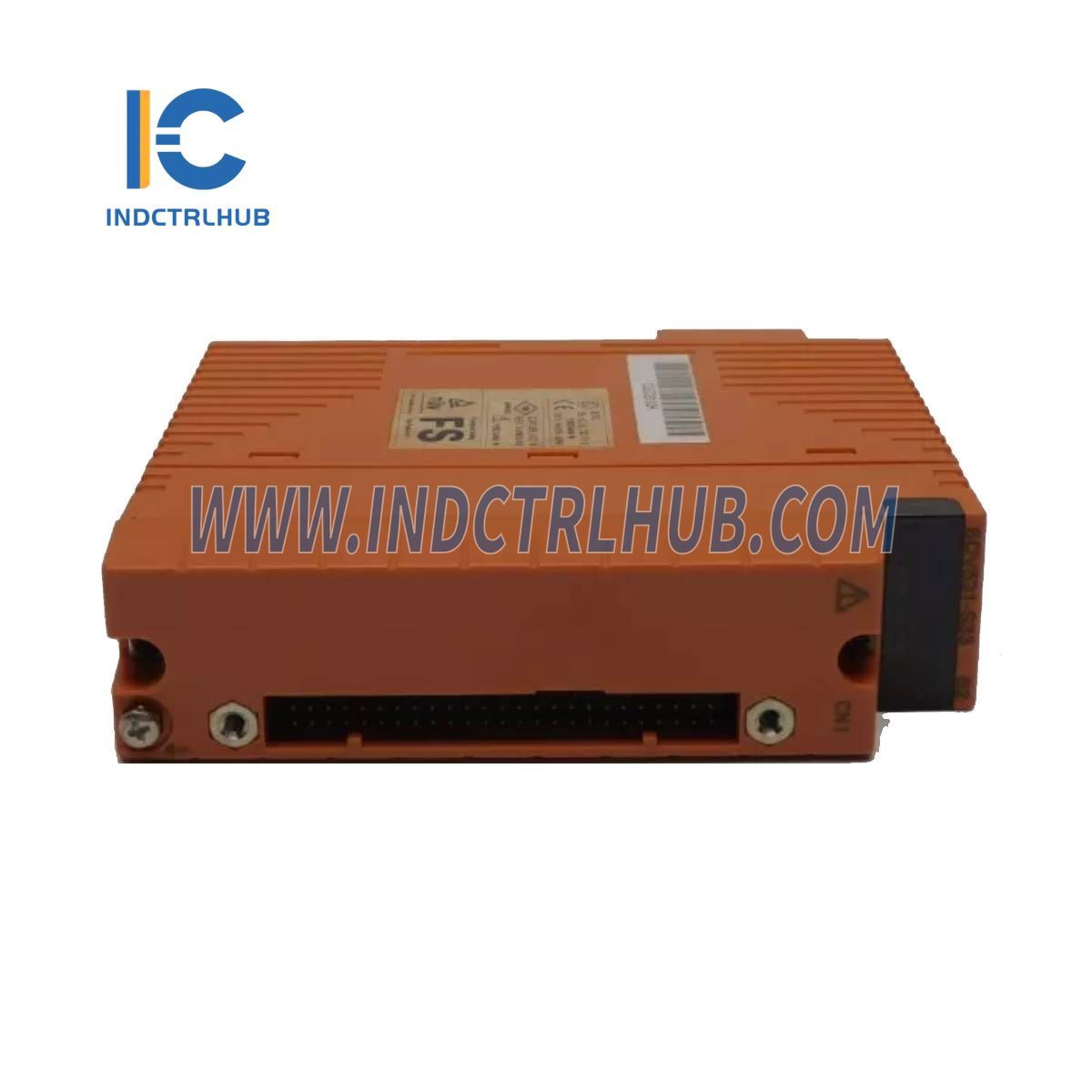

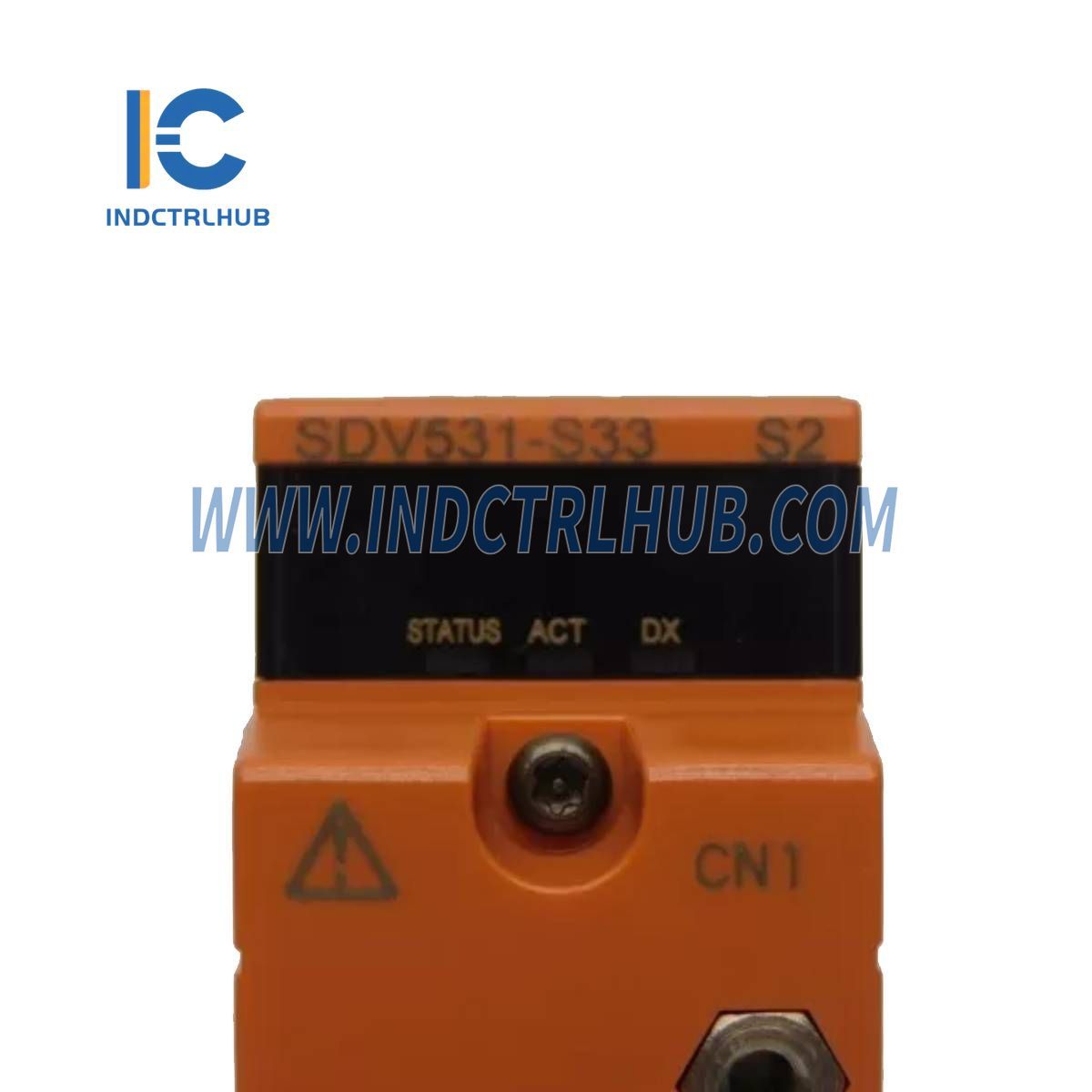

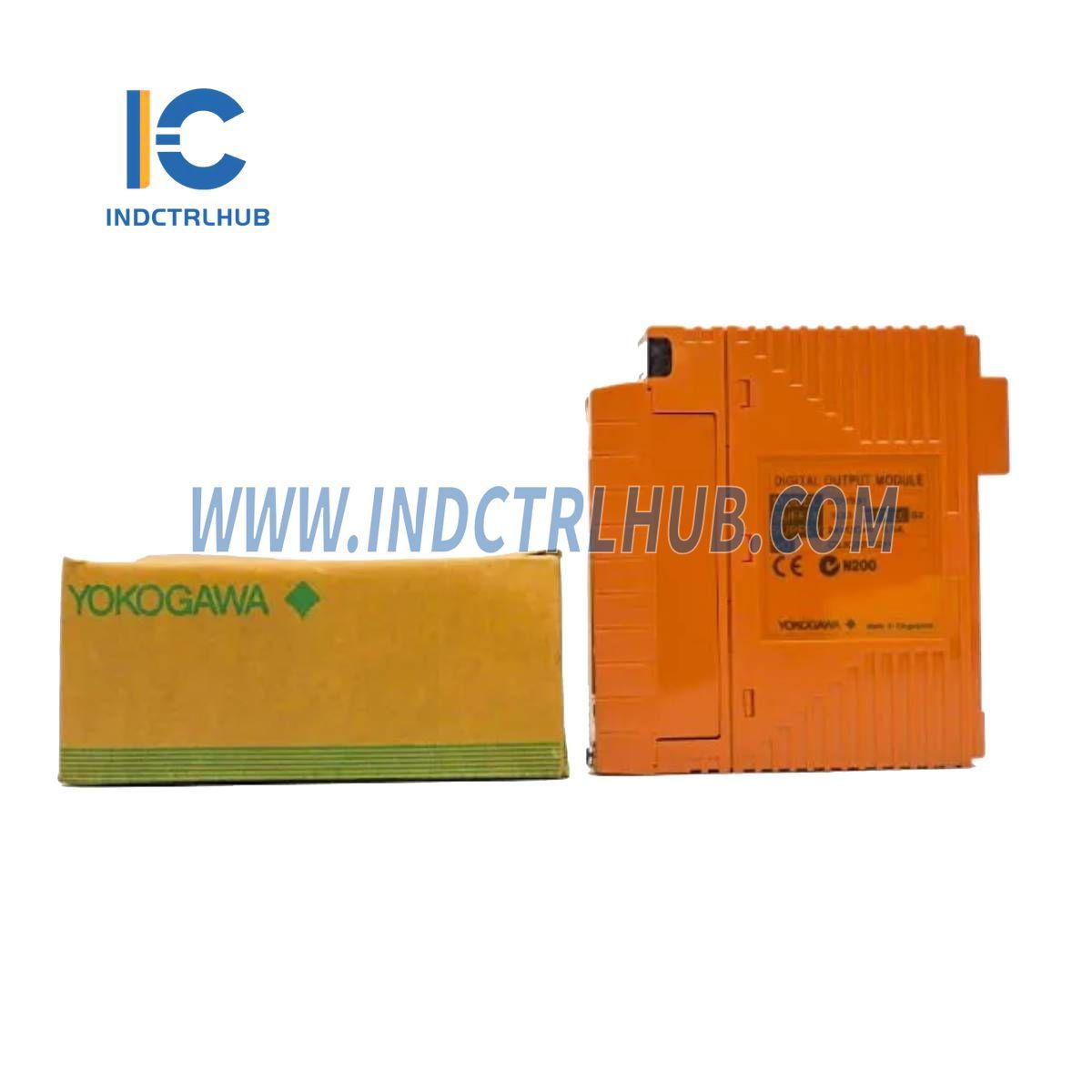

Yokogawa SDV531-S33 S2 Цифровой выходной модуль
Yokogawa SDV531-S33 S2 Цифровой выходной модуль
Manufacturer: Yokogawa
Product No.: SDV531-S33 S2
Condition:В наличии: 1000
Product Type: Цифровой выходной модуль
Product Origin: Japan
Payment: T/T, Western Union
Weight: 280g
Shipping port: Xiamen
Warranty: 12 months
- Круглосуточная поддержка
- Возврат в течение 30 дней
- Быстрая доставка
Общая информация
|
Параметр |
Значение |
|---|---|
|
Производитель |
Йокогава |
|
Модель/номер детали |
SDV531-S33 S2 |
|
Описание продукта |
Модуль цифрового выхода (8-канальный, 24 В DC, модульная изоляция) |
Стандартные характеристики
|
Пункт |
Технические характеристики |
|---|---|
|
Количество выходов |
8-канальный, модульная изоляция (*3) |
|
Выходное напряжение |
24 В постоянного тока |
|
Падение выходного напряжения |
максимум 1 В |
|
Номинальная мощность внешнего источника питания |
24 В DC, минимум 5 А |
|
Внешнее питание |
24 В DC +20% / -10% (*4) |
|
Токовая нагрузка |
5 А |
|
Максимальный ток утечки (выход выключен) |
1,6 мА |
|
Формат выхода |
Источник тока |
|
Максимальный ток нагрузки |
0,6 А/выходная линия (всего 4,8 А) (*3) (*5) |
|
Минимальный ток нагрузки |
35 мА |
|
Диапазон сопротивления нагрузки |
от 40 до 685 _ (*6) |
|
Время отклика выхода |
максимум 30 мс |
|
Выдерживаемое напряжение |
2 кВ переменного тока между выходными сигнальными линиями и системой в течение 1 мин, 8-точечные входные линии, подключенные коллективно (отрицательные линии) (*7) |
|
Потребление тока |
максимум 280 мА (5 В DC) / максимум 140 мА (24 В DC) |
|
Вес |
Прибл. 0,28 кг (для клеммной колодки с прижимом или MIL-кабеля) Прибл. 0,34 кг (с адаптером интерфейса специализированного сигнального кабеля) |
|
Внешнее подключение |
Клеммная колодка с прижимом / MIL-кабель / Специализированный сигнальный кабель (AKB331, AKB651 (*8)) |
Вариации модели и опции
Вариации модели (код суффикса)
|
Код суффикса |
Описание |
|---|---|
|
-L |
Тип для больших расстояний |
|
-S |
Стандартный тип |
|
5 |
Для клеммной колодки с прижимом или MIL-кабеля (без взрывозащиты) |
|
6 |
С адаптером интерфейса сигнального кабеля (без взрывозащиты) (*1) |
|
E |
Для клеммной колодки с прижимом или MIL-кабеля (взрывозащита) |
|
F |
С адаптером интерфейса сигнального кабеля (взрывозащита) (*1) |
|
3 |
Со стандартом ISA G3 и температурным диапазоном (-20 до 70 °C) |
|
C |
Со стандартом ISA G3 и установкой высокой плотности (-20 до 70 ºC) (*4) |
Коды опций
|
Код опции |
Описание |
|---|---|
|
/B4S00 |
С клеммной колодкой с прижимом для цифрового выхода (без поглотителя перенапряжений) [Модель: STB4S-00] |
|
/B4S10 |
С клеммной колодкой с прижимом для цифрового выхода (с поглотителем перенапряжений) [Модель: STB4S-10] |
|
/B4D00 |
С двойным резервным клеммным блоком с прижимом для цифрового выхода (без поглотителя перенапряжений) (*2) [Модель: STB4D-00] |
|
/B4D10 |
С двойным резервным клеммным блоком с прижимом для цифрового выхода (с поглотителем перенапряжений) (*2) [Модель: STB4D-10] |
|
/PRP |
С предохранительным штифтом от неправильного подключения (*3) |
|
/CCC01 |
С крышкой разъёма для MIL-кабеля (для плоского ленточного кабеля) [Модель: SCCC01] |
|
/CCC02 |
С крышкой разъема для MIL-кабеля (для дискретного провода) [Модель: SCCC02] |
_
_
