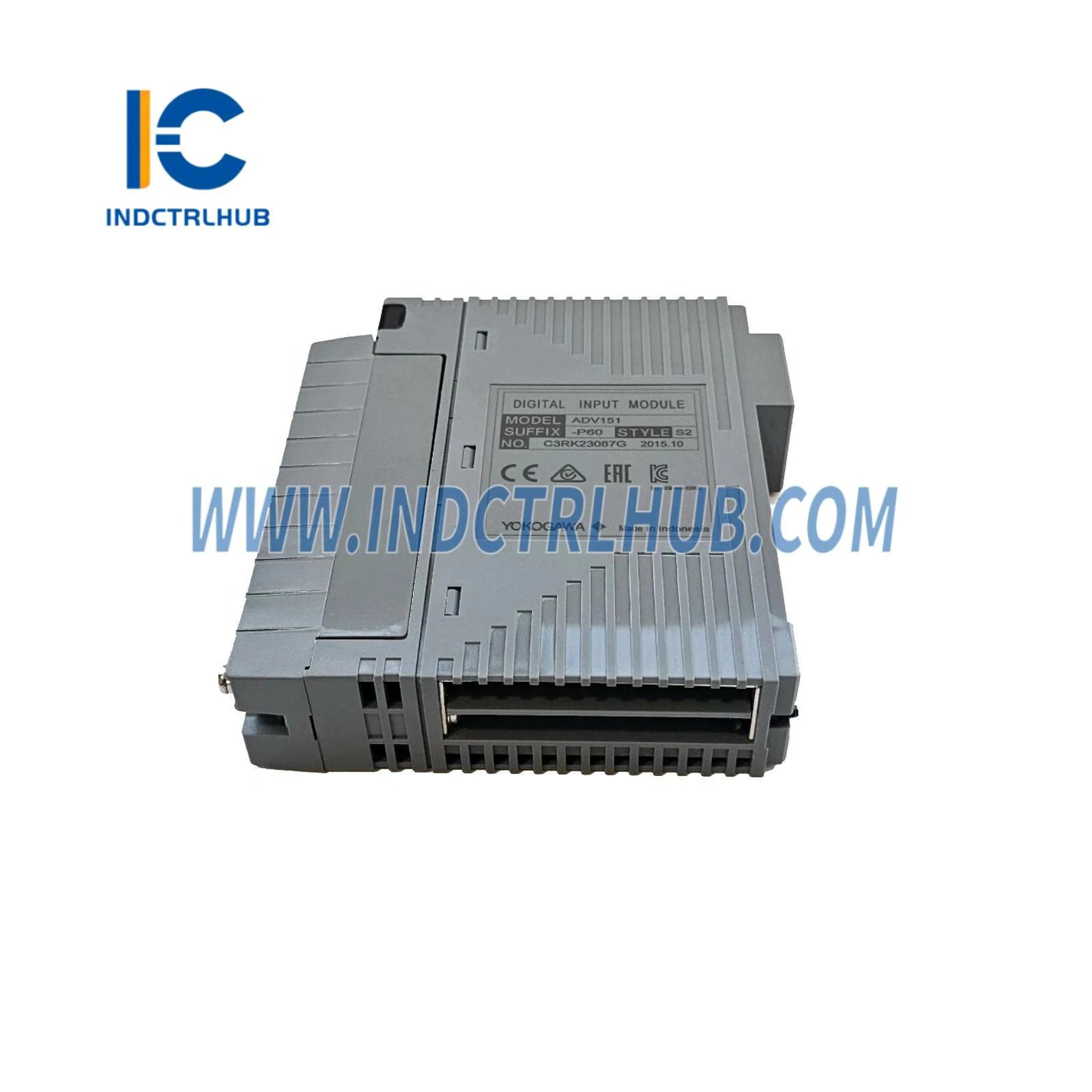

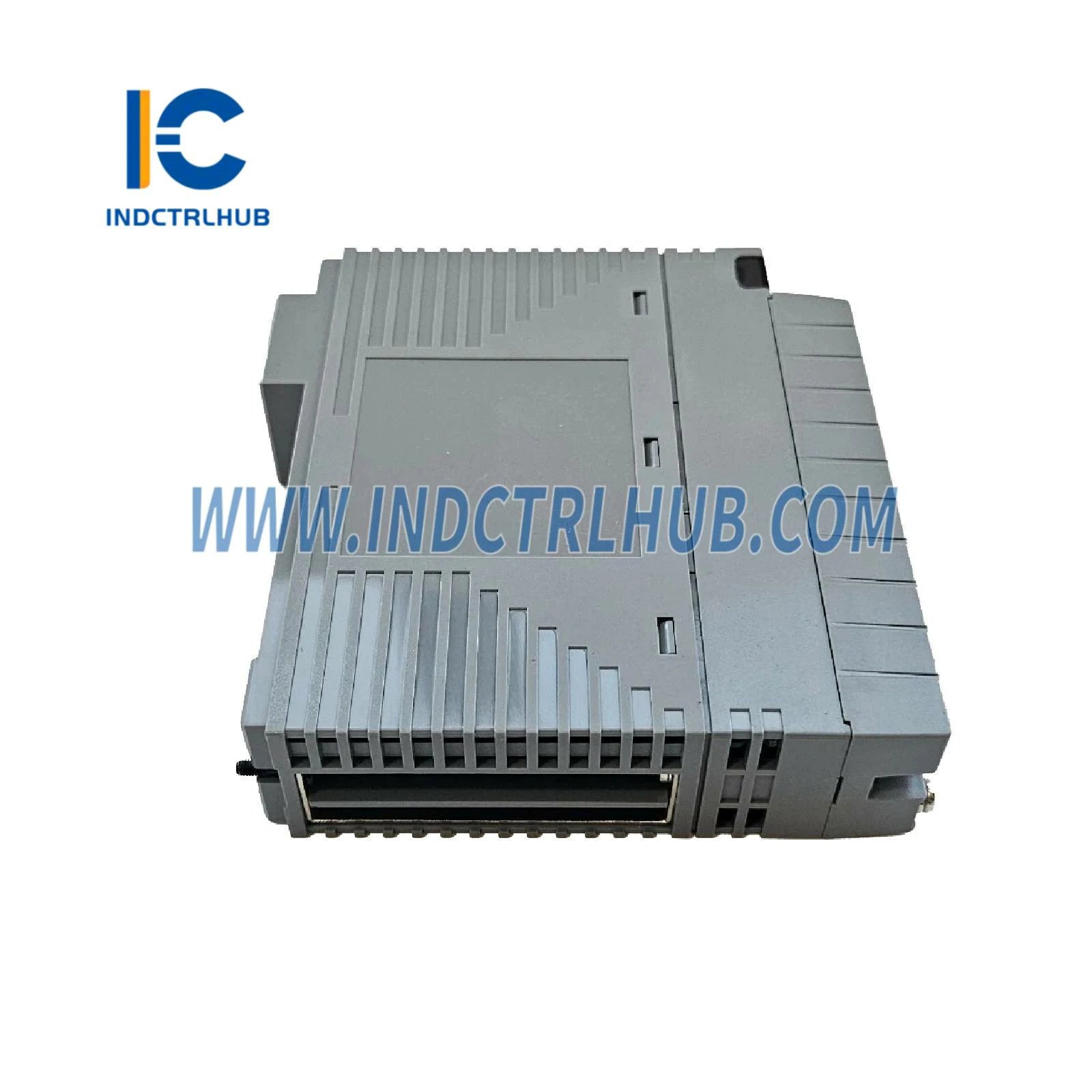

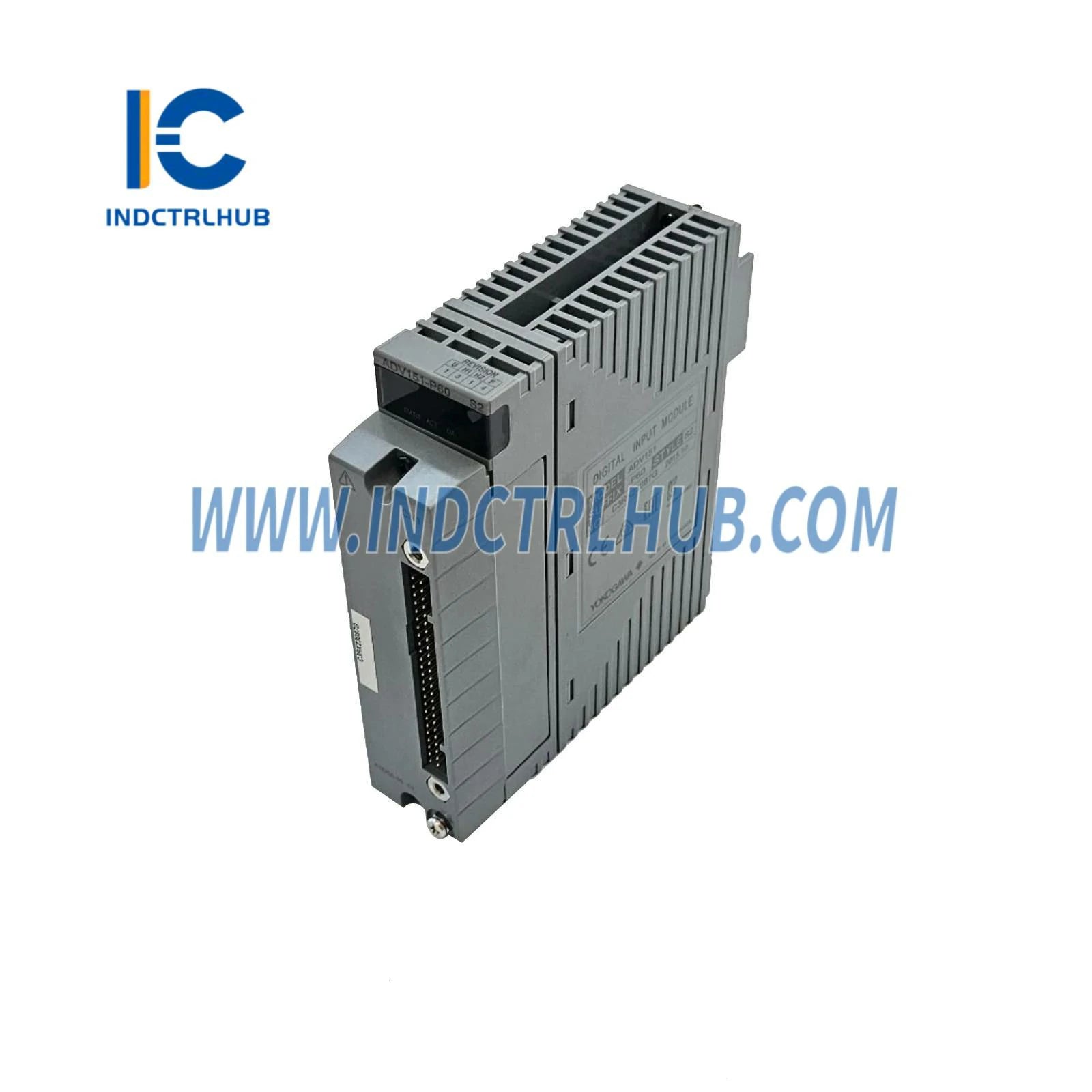

Yokogawa ADV151-P60/B5S00 ATB5S-00 32-канальный модуль цифрового ввода
Yokogawa ADV151-P60/B5S00 ATB5S-00 32-канальный модуль цифрового ввода
Manufacturer: Yokogawa
Product No.: ADV151-P60/B5S00
Condition:В наличии: 1000
Product Type: 32-канальный цифровой входной модуль
Product Origin: Japan
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months
- Круглосуточная поддержка
- Возврат в течение 30 дней
- Быстрая доставка
__ Общая информация
|
Производитель |
Йокогава |
|---|---|
|
Модель/номер детали |
ADV151-P60/B5S00 ATB5S-00 |
|
Описание |
32-канальный модуль цифрового входа (24 В DC, с входом кнопки и индикатором состояния, стандартная среда) + клеммная колодка с прижимом |
_
_
__ Обзор продукта
Модуль_ADV151-P60/B5S00_— это_32-канальный изолированный модуль цифрового входа_, который обрабатывает сигналы ВКЛ/ВЫКЛ 24 В постоянного тока. Эта модель включает_вход кнопки_и_индикатор состояния, что делает её подходящей для приложений, требующих как мониторинга входов, так и ручного взаимодействия оператора. В комплект входит_клеммная колодка с прижимом ATB5S-00_для удобства подключения.
_
_
__ Технические характеристики
|
Пункт |
Технические характеристики |
|---|---|
|
Модель |
ADV151 |
|
Входные каналы |
32 |
|
Тип входного сигнала |
24 В постоянного тока (совместимо с sink/source) |
|
Входное напряжение ВКЛ |
18 до 26.4 В постоянного тока |
|
Входное напряжение ВЫКЛ |
5.0 В постоянного тока или меньше |
|
Входной ток (типичный) |
4.1 мА ±20% на канал |
|
Максимально допустимое входное напряжение |
30.0 В постоянного тока |
|
Выдерживаемое напряжение |
2 кВ перем. тока (вход к системе), 500 В перем. тока между общими (на 16 каналов) |
|
Функция входа состояния |
Поддерживается |
|
Функция входа кнопки |
Поддерживается |
|
Функция входа SOE |
Не поддерживается (нет суффикса _-E_) |
|
Время отклика входа |
8 мс или меньше |
|
Минимальное время обнаружения ВКЛ |
20 мс (для входа кнопки) |
|
Максимальный цикл ВКЛ/ВЫКЛ |
25 Гц (для входа кнопки) |
|
Максимальное потребление тока |
500 мА (5 В постоянного тока) |
|
Вес |
Прибл. 0,30 кг |
|
Внешнее подключение |
Клеммная колодка с прижимом (ATB5S-00) |
_
_
__ Разбор суффиксов и кодов опций
_
Коды суффиксов в ADV151-P60
|
Код |
Значение |
|---|---|
|
P |
Вход кнопки включен |
|
6 |
С индикатором состояния, без взрывозащиты |
|
0 |
Базовый тип |
_
Код опции в /B5S00
|
Код |
Описание |
|---|---|
|
/B5S00 |
Клеммная колодка с прижимом для цифрового входа [Модель: ATB5S-00] |
_
_
| Проверьте ниже популярные товары для получения дополнительной информации в_ | Промышленный центр управления | |||
| Бренд | Описание | _Цена (USD)_ | Наличие на складе | Ссылка |
| YOKOGAWA | Модуль питания PW701 для систем DCS | 1000_2000 | 760 | Модуль питания PW701 |
| YOKOGAWA | Модуль аналогового мультиплексора AMC80/ZCT для обработки сигналов | 500_1500 | 590 | Модуль аналогового мультиплексора AMC80/ZCT |
| YOKOGAWA | Модуль аналогового выхода S1 SAI533-H33 для сигналов 4-20 мА | 715_1715 | 410 | Модуль аналогового выхода S1 SAI533-H33 |
| YOKOGAWA | Модуль входа S1 RTD/Pot AAR145-S50 для измерения температуры | 1643_2643 | 680 | Модуль входа S1 RTD AAR145-S50 |
| YOKOGAWA | Коммуникационный модуль PROFIBUS-DP ALP121-S00 для DCS | 5555_6555 | 330 | Модуль PROFIBUS-DP ALP121-S00 |
| YOKOGAWA | Модуль аналогового входа NFA1543-S50/A4S00 для токовых сигналов | 786_1786 | 780 | Модуль аналогового входа NFA1543-S50/A4S00 |
| YOKOGAWA | Оптический повторитель шины ESB SNT401-53 для дальнодействующей связи | 2143_3143 | 460 | Оптический повторитель SNT401-53 |
