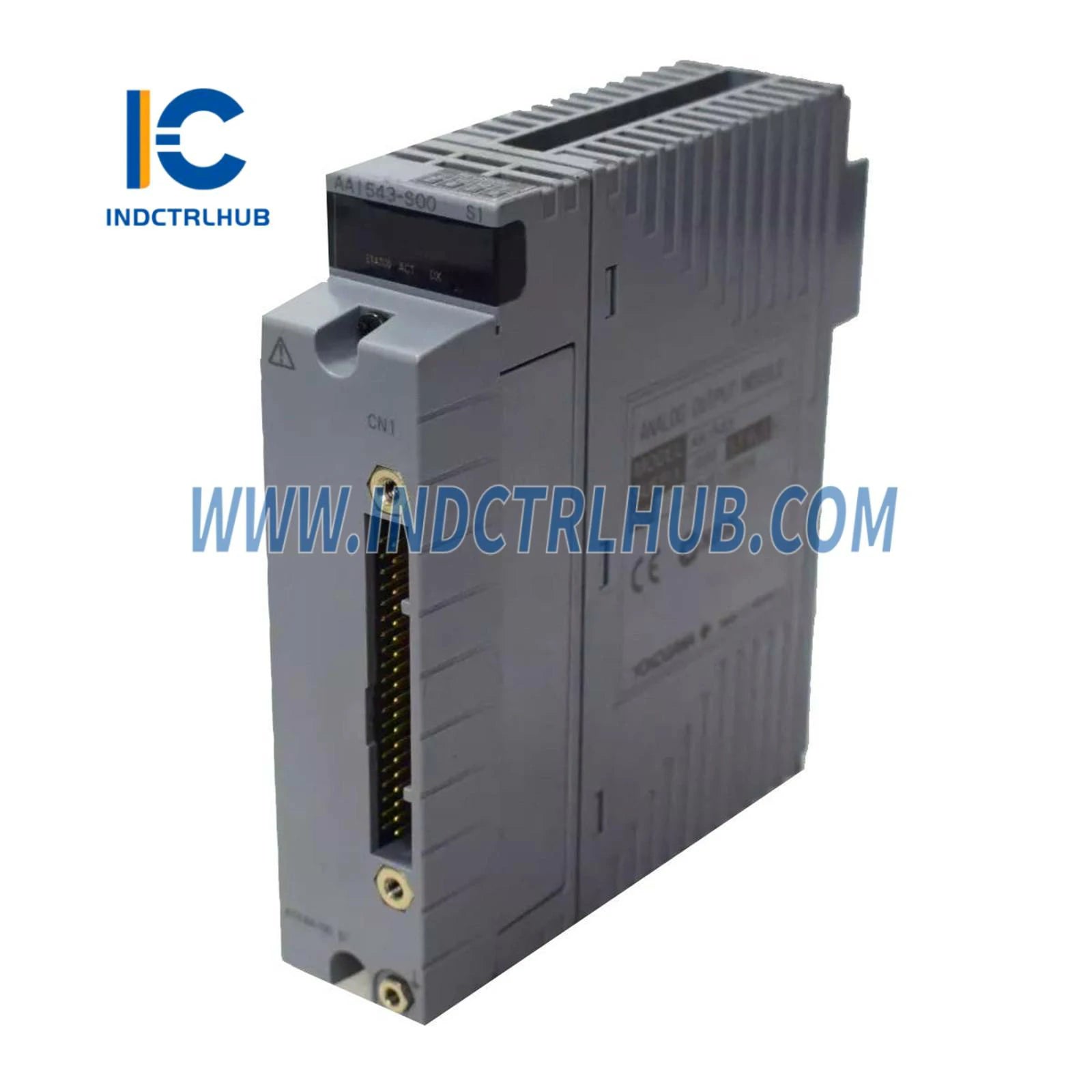

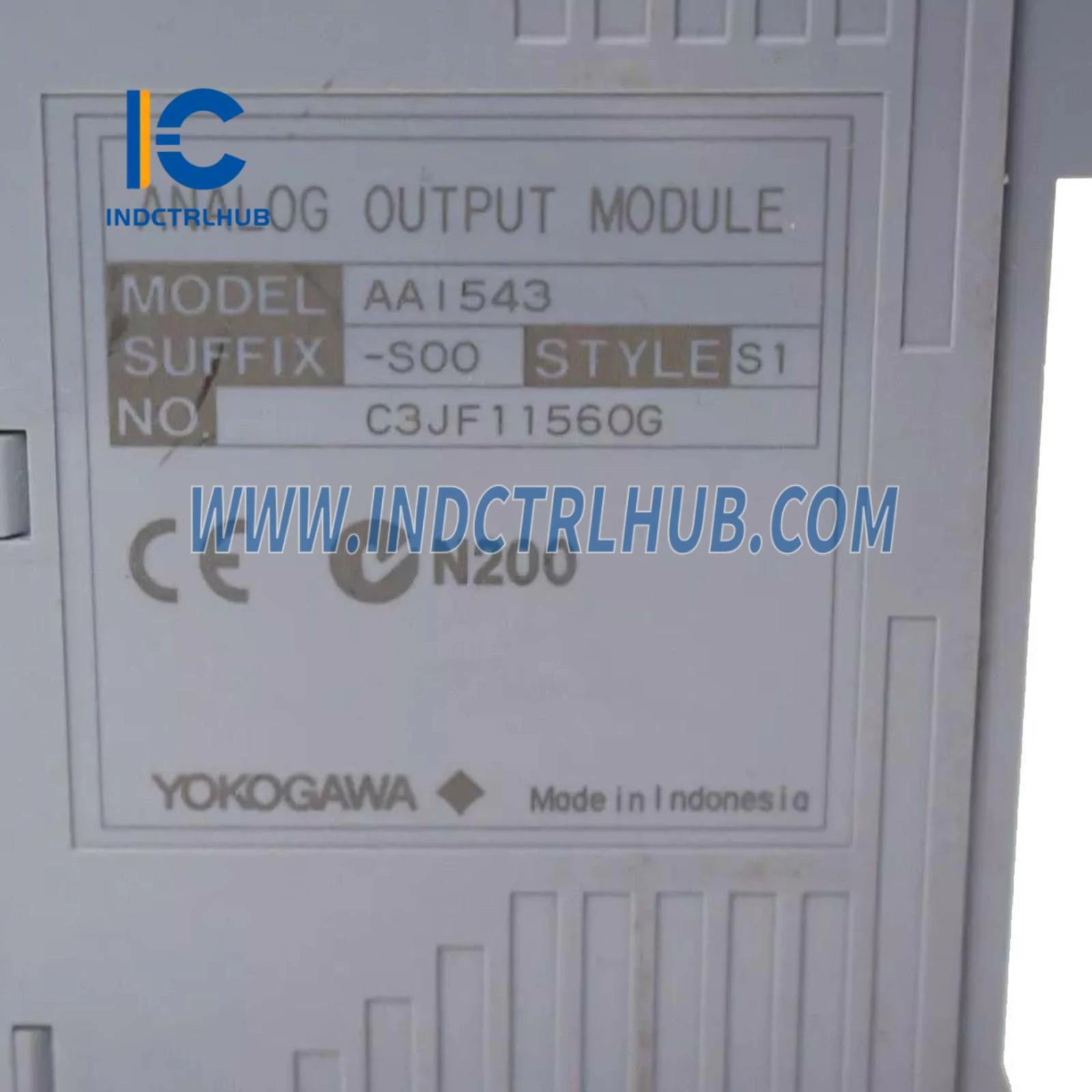

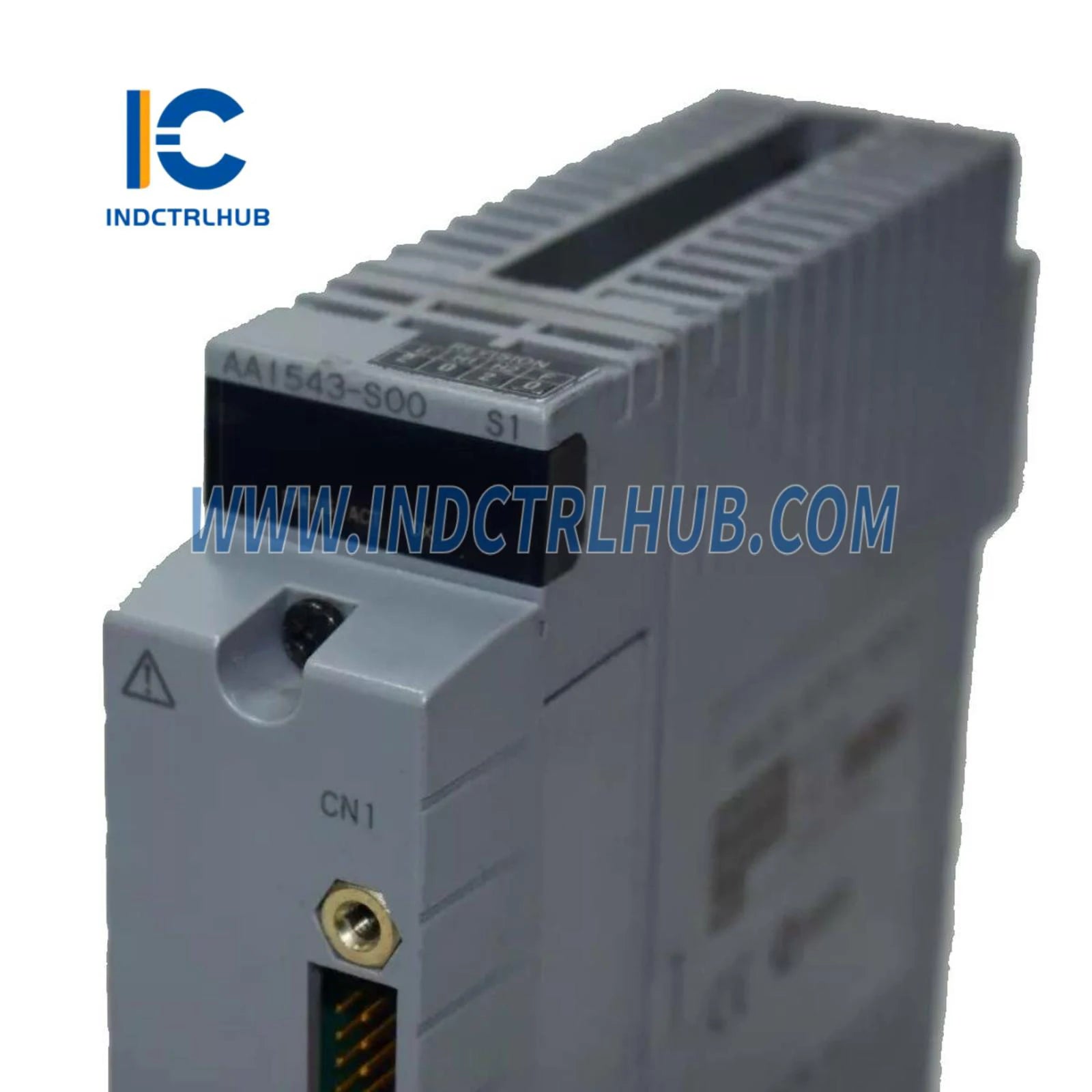

Yokogawa AAI543-S00 S1 Аналоговый выходной модуль
Yokogawa AAI543-S00 S1 Аналоговый выходной модуль
Manufacturer: Yokogawa
Product No.: AAI543-S00 S1
Condition:В наличии: 1000
Product Type: Аналоговый выходной модуль
Product Origin: Japan
Payment: T/T, Western Union
Weight: 400g
Shipping port: Xiamen
Warranty: 12 months
- Круглосуточная поддержка
- Возврат в течение 30 дней
- Быстрая доставка
Общая информация
|
Параметр |
Значение |
|---|---|
|
Производитель |
Йокогава |
|
Модель/номер детали |
AAI543-S00 S1 |
|
Описание продукта |
Модуль аналогового выхода (4–20 мА, 16 каналов, гальваническая развязка) |
Технические характеристики
|
Параметр |
AAI543 |
|---|---|
|
Количество выходных каналов |
16, изолировано__- Стандартное время переключения в резервной конфигурации (*3)__- Быстрое время переключения в резервной конфигурации (*3) |
|
Выходной сигнал |
4 до 20 мА |
|
Выдерживаемое напряжение |
Между выходом и системой: 1500 В переменного тока, 1 минута |
|
Допустимое сопротивление нагрузки |
0 до 750 _ |
|
Обнаружение разрыва цепи |
Менее 0.65 мА |
|
Точность |
±48 мкА |
|
Период обновления данных |
10 мс |
|
Дрейф из-за изменения температуры окружающей среды |
±16 мкА/10 _C |
|
Максимальное потребление тока |
230 мА (5 В постоянного тока)__540 мА (24 В постоянного тока) |
|
Вес |
0.4 кг |
|
Внешняя связь |
Клемма с прижимом давления, кабель с MIL-разъемом, специальный кабель (KS1) |
|
Связь HART |
Доступно |
Модель и коды суффиксов
|
Код суффикса |
Описание |
|---|---|
|
-S |
Стандартный тип |
|
-H |
С цифровой связью (протокол HART) |
|
5 |
Стандартное время переключения в резервной конфигурации без взрывозащиты (*1) |
|
6 |
Быстрый отклик переключения в резервной конфигурации без взрывозащиты (*2) |
|
E |
Стандартный отклик переключения в резервной конфигурации с взрывозащитой (*1) |
|
F |
Быстрый отклик переключения в резервной конфигурации с взрывозащитой (*2) |
|
0 |
Базовый тип |
|
1 |
С опцией ISA Standard G3 |
|
3 |
Со стандартом ISA G3 и опцией температуры (-20 до 70 °C) |
Коды опций
|
Код опции |
Описание |
|---|---|
|
/K4A00 |
С адаптером интерфейса кабеля KS (для подключения терминальной платы AEA4D) [Модель: ATK4A-00] |
|
/A4S00 |
С клеммным блоком с прижимом [Модель: ATA4S-00] |
|
/A4S10 |
С клеммным блоком с прижимом (гаситель перенапряжений) [Модель: ATA4S-10] |
|
/A4D00 |
С двойным клеммным блоком с прижимом [Модель: ATA4D-00] |
|
/A4D10 |
С двойным клеммным блоком с прижимом (гаситель перенапряжений) [Модель: ATA4D-10] |
|
/CCC01 |
С крышкой разъема для MIL-кабеля [Модель: ACCC01] |
