Product Description

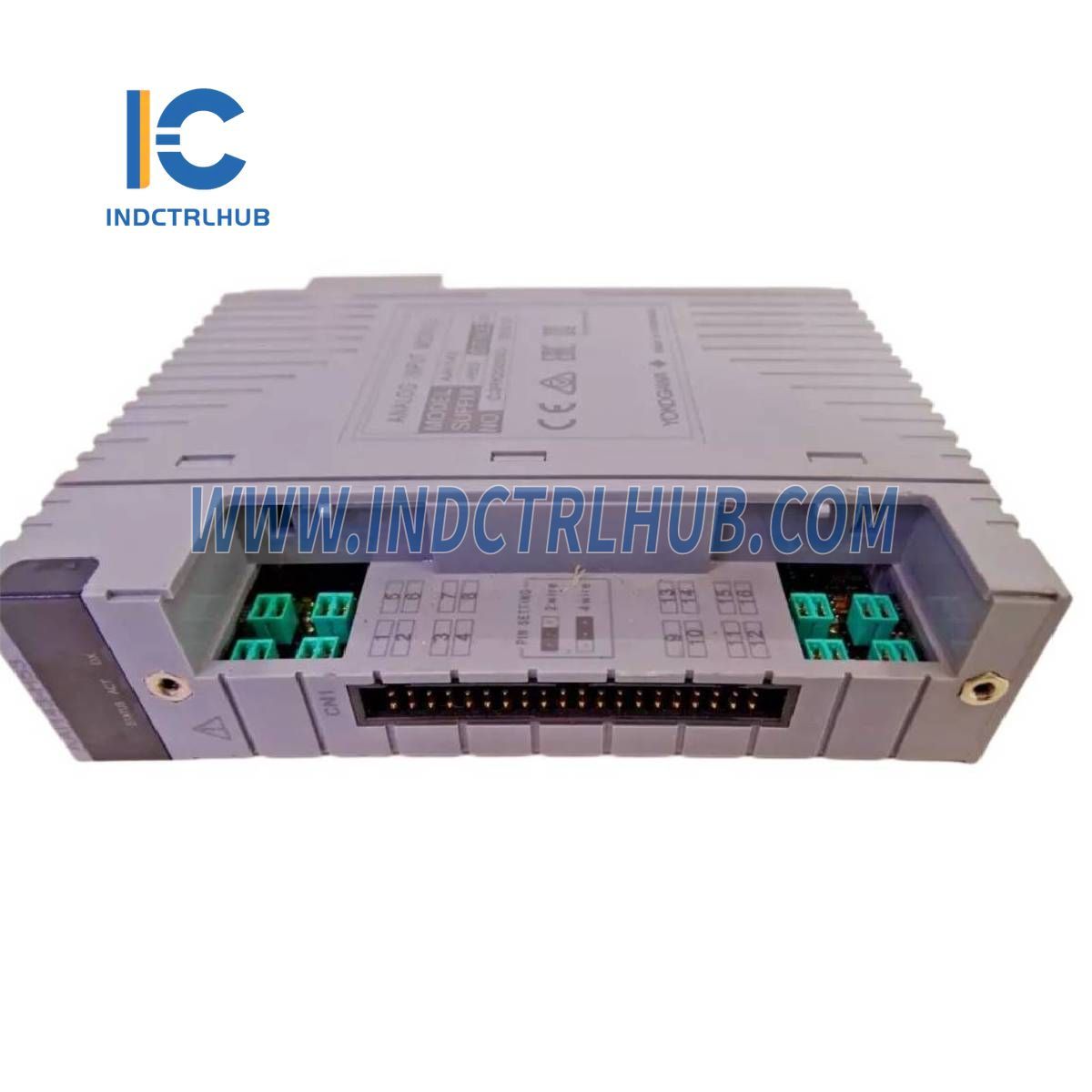

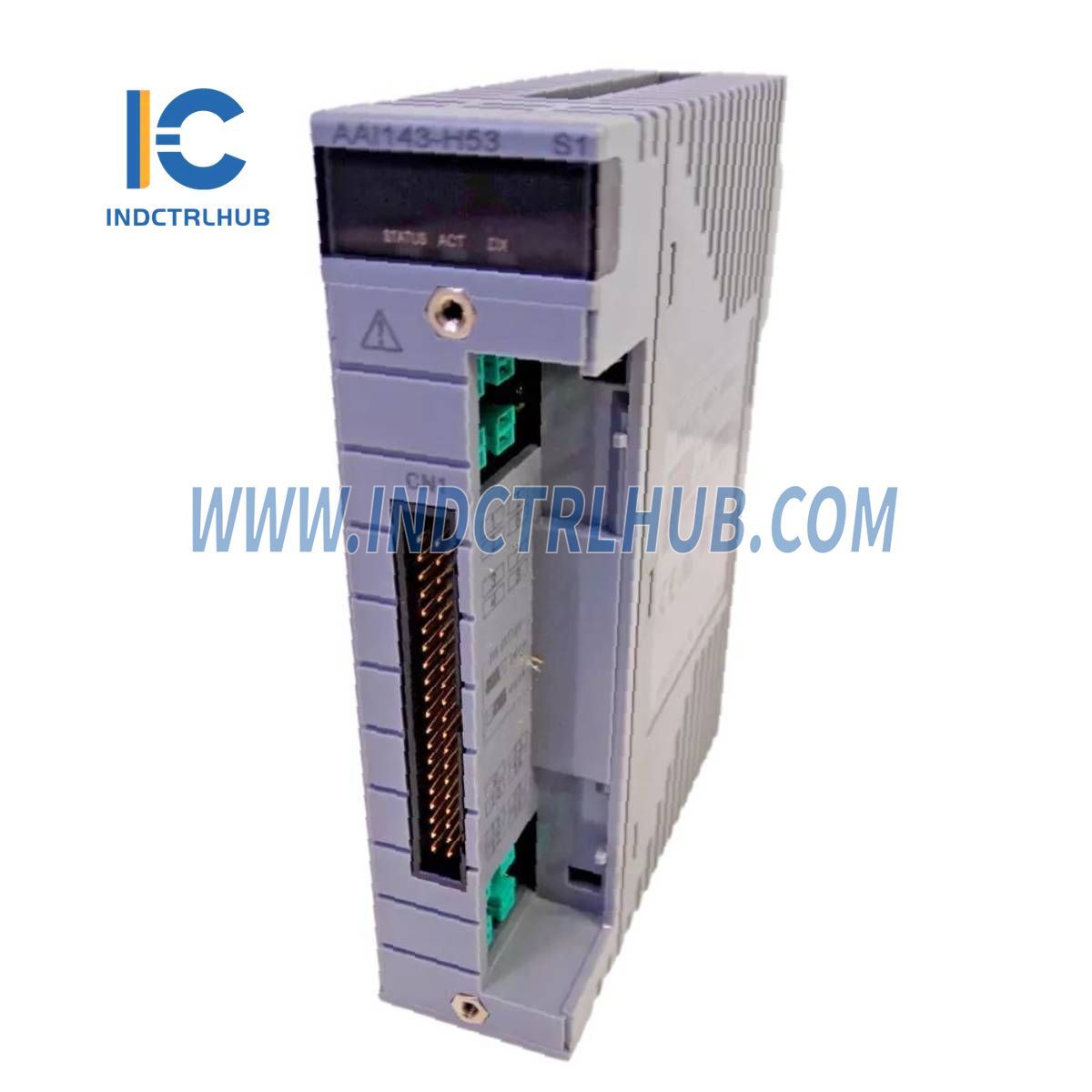

Информация о продукте: Аналоговый входной модуль Yokogawa (AAI143-H53/A4S00)
| Производитель | Yokogawa |
|---|---|
| Модель/Номер детали | AAI143-H53/A4S00 |
| Описание | Аналоговый входной модуль (16-канальный, 4-20 мА, изолированный) |
Технические характеристики
| Характеристика | Детали |
|---|---|
| Модель | AAI143 |
| Количество входных каналов | 16, изолированных |
| Входной сигнал | 4 до 20 мА |
| Допустимый входной ток | До 24 мА |
| Выдерживаемое напряжение | 1500 В переменного тока между входом и системой (в течение 1 минуты) |
| Входное сопротивление (при включенном питании) | 270 Ом (при 20 мА) до 350 Ом (при 4 мА) |
| Входное сопротивление (при выключенном питании) | 500 кОм или выше |
| Точность | ±16 мкА |
| Период обновления данных | 10 мс |
| Питание передатчика | Минимум 19,0 В (при 20 мА), максимум 25,5 В (при 0 мА) |
| Настройка для 2-проводного/4-проводного подключения | Настраивается для каждого канала через контакт настройки |
| Дрейф из-за температуры окружающей среды | ±16 мкА/10 °C |
| Максимальное потребление тока | 230 мА (5 В постоянного тока), 540 мА (24 В постоянного тока) |
| Вес | 0,3 кг |
| Внешняя связь | Клеммный зажим давления, кабель с MIL-разъемом, специализированный кабель (KS1) |
| Связь HART | Доступна |
Коды модели и суффиксов
| Описание | Коды суффиксов |
|---|---|
| Модель | AAI143 Аналоговый входной модуль (16-канальный, 4-20 мА, изолированный) |
| Код суффикса -S | Стандартный тип |
| Код суффикса -H | С цифровой связью (протокол HART) |
| Код суффикса -5 | Без взрывозащиты |
| Код суффикса -E | Со взрывозащитой |
| Код суффикса -0 | Базовый тип |
| Код суффикса -3 | С опцией ISA Standard G3 (-20 до 70 °C) |
Коды опций
| Код опции | Описание |
|---|---|
| /K4A00 | Адаптер интерфейса кабеля KS (для терминальной платы AEA4D) |
| /A4S00 | Клеммный блок с зажимом давления (ATA4S-00) |
| /A4S10 | Клеммный блок с зажимом давления (гаситель перенапряжений) (ATA4S-10) |
| /A4D00 | Двойной клеммный блок с зажимом давления (ATA4D-00) |
| /A4D10 | Двойной клеммный блок с зажимом давления (гаситель перенапряжений) (ATA4D-10) |
| /CCC01 | Крышка разъема для кабеля MIL (ACCC01) |
