Product Description

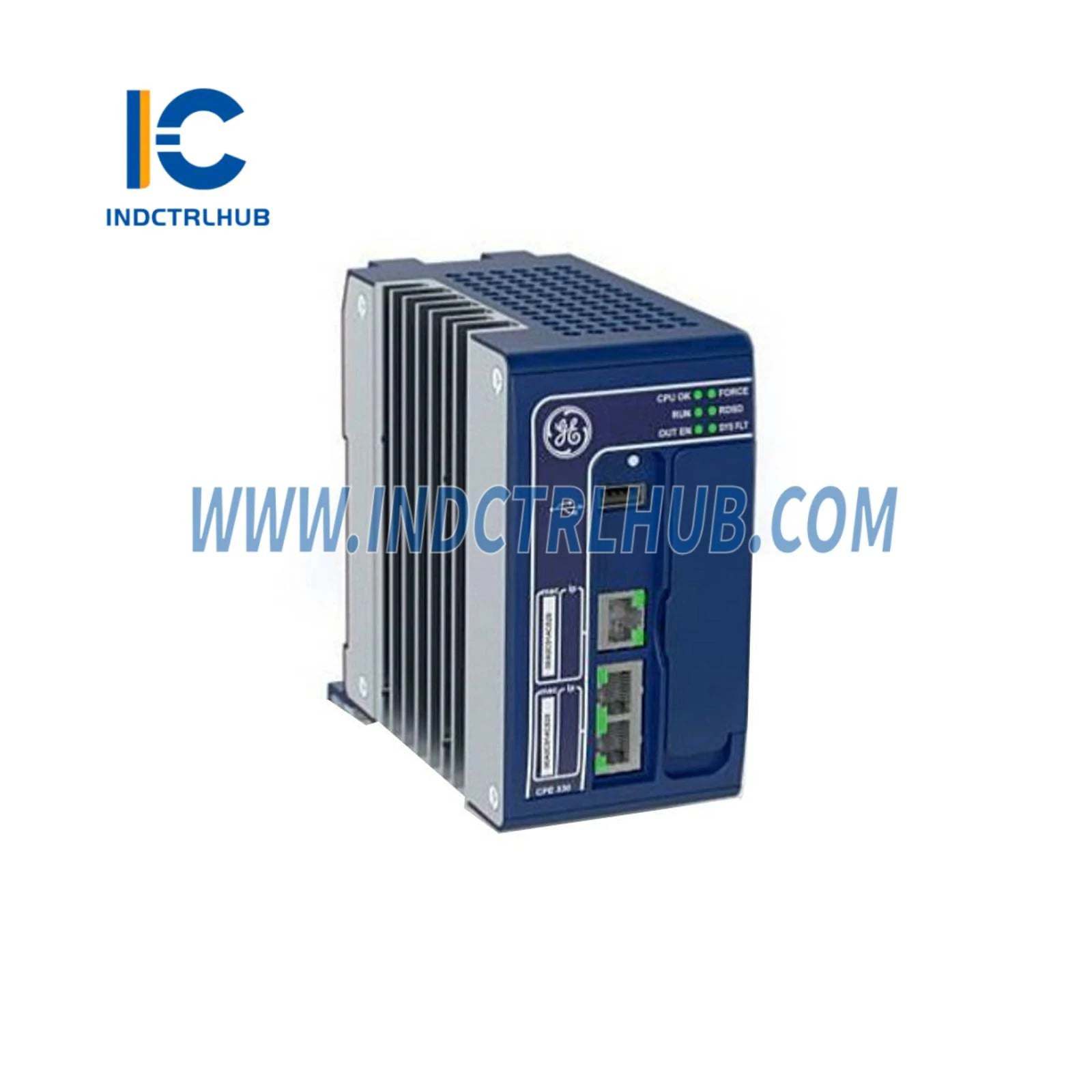

GE IC695CPE330CA PACSystems RX3i Высокопроизводительный модуль ЦП с конформным покрытием
GE IC695CPE330CA — это продвинутый центральный процессор, разработанный для требовательных промышленных автоматизированных приложений в платформе PACSystems RX3i. Оснащённый мощным двухъядерным процессором 1 ГГц и 64 МБ пользовательской памяти, этот модуль ЦП обеспечивает исключительную производительность для сложной логики управления, обработки данных и управления процессами в реальном времени. Защита конформным покрытием делает его идеальным для суровых промышленных условий, где важна защита от влаги, пыли и химического воздействия.
Технические характеристики
| Параметр | Технические характеристики |
|---|---|
| Номер модели | IC695CPE330CA |
| Тип процессора | 1 ГГц двухъядерный Intel Atom |
| Память пользователя | 64 МБ RAM |
| Память программы | 20 МБ Flash |
| Скорость выполнения | 0,06 мс на 1К булевой логики |
| Ёмкость входов/выходов | 32 768 дискретных / 32 768 аналоговых |
| Порты связи | 2x Ethernet (10/100/1000 Мбит/с), 1x последовательный RS-232/485 |
| Рабочая температура | 0°C до 60°C (32°F до 140°F) |
| Конформное покрытие | Да (Улучшенная защита окружающей среды) |
| Потребление энергии | Типично 7,5 Вт при 3,3 В DC |
| Сертификаты | UL, cUL, CE, ATEX, IECEx |
| Размеры | 127 мм x 127 мм x 90 мм |
| Вес | 0.68 кг |
Ключевые особенности и преимущества
- Двухъядерная вычислительная мощность: Архитектура с двумя ядрами 1 ГГц позволяет одновременно выполнять логику управления и задачи связи без снижения производительности
- Расширенная емкость памяти: 64 МБ пользовательской памяти поддерживает масштабные приложения с обширным журналированием данных и управлением рецептами
- Защита конформным покрытием: Заводское покрытие защищает схемы от влаги, пыли, химикатов и экстремальных температур
- Тройные Ethernet-порты: Подключение Gigabit Ethernet поддерживает протоколы EtherNet/IP, Modbus TCP и SRTP для бесшовной интеграции
- Горячая замена батареи: Заменяемая литиевая батарея сохраняет программу и данные при отключении питания без выключения системы
- Интегрированная диагностика: Встроенный веб-сервер обеспечивает мониторинг в реальном времени, устранение неполадок и управление конфигурацией
Сценарии применения
IC695CPE330CA превосходно работает в критически важных промышленных условиях, включая:
Обработка нефти и газа: Управляйте морскими платформами, нефтеперерабатывающими заводами и трубопроводными системами, где конформное покрытие защищает от коррозионных атмосфер и экстремальных температур. Используйте вместе с GE IC695ETM001 Ethernet Interface Module для резервированной сетевой связи.
Водоснабжение и очистка сточных вод: Управляйте SCADA-системами в условиях высокой влажности с надежной производительностью. Интегрируйте с GE IC695ALG626 16-канальный модуль аналогового ввода для точного контроля расхода и уровня.
Химическое производство: Выполняйте сложные последовательности пакетного управления, выдерживая воздействие химических паров и колебания температуры. Комбинируйте с GE IC695PBM300 PROFIBUS-DP мастер-модуль для интеграции устройств полевой шины.
Энергогенерация: Координируйте управление турбинами, мониторинг выбросов и синхронизацию с сетью с детерминированной производительностью. Используйте вместе с GE IC695PSD140D модуль питания для стабильного питания 24VDC.
Горнодобывающая промышленность: Автоматизируйте конвейерные системы, дробилки и обработку материалов в пыльных и вибронагруженных условиях, где защитное покрытие обеспечивает долговечность.
Решения для системной интеграции
Создавайте комплексные архитектуры автоматизации, комбинируя IC695CPE330CA с дополнительными компонентами PACSystems:
Расширение распределенного ввода/вывода: Увеличьте емкость системы с помощью GE IC695LRE001 модуль передачи по последовательной шине для подключения удаленных стоек ввода/вывода на расстоянии до 15 метров, снижая затраты на проводку в крупных установках.
Конфигурация резервирования: Реализуйте горячее резервирование с помощью GE IC695RMX128 модуль обмена памяти для резервирования для приложений с нулевым временем простоя и доступностью 99,999%.
Интеграция управления движением: Координируйте серводвигатели и шаговые моторы через IC695HSC308 модуль высокоскоростного счетчика для точного позиционирования и синхронизированного движения.
Визуализация HMI: Подключайте операторские интерфейсы, такие как GE IC755CSS15CDA QuickPanel 15-дюймовый сенсорный HMI для интуитивного мониторинга и управления процессами.
Сетевое взаимодействие: Установите соединение PROFINET с помощью GE IC695PNC001 PROFINET Controller Module для интеграции с приводами сторонних производителей, устройствами ввода-вывода и системами безопасности.
Часто задаваемые вопросы
Q: В чём разница между IC695CPE330 и IC695CPE330CA?
A: IC695CPE330CA оснащён заводским конформным покрытием для улучшенной защиты от влаги, пыли и химического воздействия, что делает его подходящим для суровых промышленных условий. Стандартный IC695CPE330 не имеет этого защитного покрытия. Для аналогичных высокопроизводительных вариантов рассмотрите GE IC695CPE330 PACSystems CPU Module.
Q: Может ли этот CPU модуль поддерживать резервные конфигурации?
A: Да, в сочетании с модулем IC695RMX128 Redundancy Memory Xchange и вторичным CPU, IC695CPE330CA поддерживает горячее резервирование с возможностью бесшовного переключения для критически важных приложений.
Q: Какое программное обеспечение для программирования требуется?
A: IC695CPE330CA программируется с помощью программного обеспечения GE Proficy Machine Edition, которое поддерживает языки IEC 61131-3, включая Ladder Diagram, Function Block Diagram, Structured Text и Sequential Function Chart.
Q: Сколько протоколов связи поддерживается?
A: CPU нативно поддерживает EtherNet/IP, Modbus TCP/IP, SRTP и последовательные протоколы (Modbus RTU, SNP). Дополнительные протоколы, такие как PROFINET и PROFIBUS, доступны через модули расширения.
Q: Какова максимальная емкость ввода/вывода?
A: IC695CPE330CA поддерживает до 32 768 дискретных входов, 32 768 дискретных выходов, 32 768 аналоговых входов и 32 768 аналоговых выходов в локальных и распределённых конфигурациях ввода-вывода.
Q: Можно ли заменить аккумулятор пользователю?
A: Да, литиевую батарею (IC695ACC302) можно заменить во время работы без потери программы или данных, обеспечивая непрерывную доступность системы во время обслуживания.
Гарантия и поддержка
Все модули CPU GE IC695CPE330CA обеспечиваются комплексной 12-месячной гарантией производителя, покрывающей дефекты материалов и изготовления. Наша техническая поддержка предоставляет помощь по применению, руководство по устранению неполадок и обновления прошивки на протяжении всего жизненного цикла продукта. Доступны варианты расширенной гарантии и контракты на профилактическое обслуживание для критически важных установок.
Почему выбирают Industrial Control Hub?
В качестве специализированного дистрибьютора компонентов промышленной автоматизации мы поддерживаем обширный склад модулей PACSystems RX3i с возможностью отправки в тот же день для товаров, имеющихся в наличии. Наша инженерная команда предоставляет консультации до продажи, поддержку проектирования систем и техническую помощь после установки для успешной реализации проектов. Каждый продукт проходит строгий контроль качества и функциональное тестирование перед отправкой.
Совместим с платами PACSystems RX3i, блоками питания и модулями ввода-вывода. Для программирования и настройки требуется GE Proficy Machine Edition. Обратитесь к заводской документации для получения подробных технических характеристик и инструкций по установке.
