Product Description
🔹 Общая информация
|
Производитель |
Аллен-Брэдли |
|---|---|
|
Модель/Номер детали |

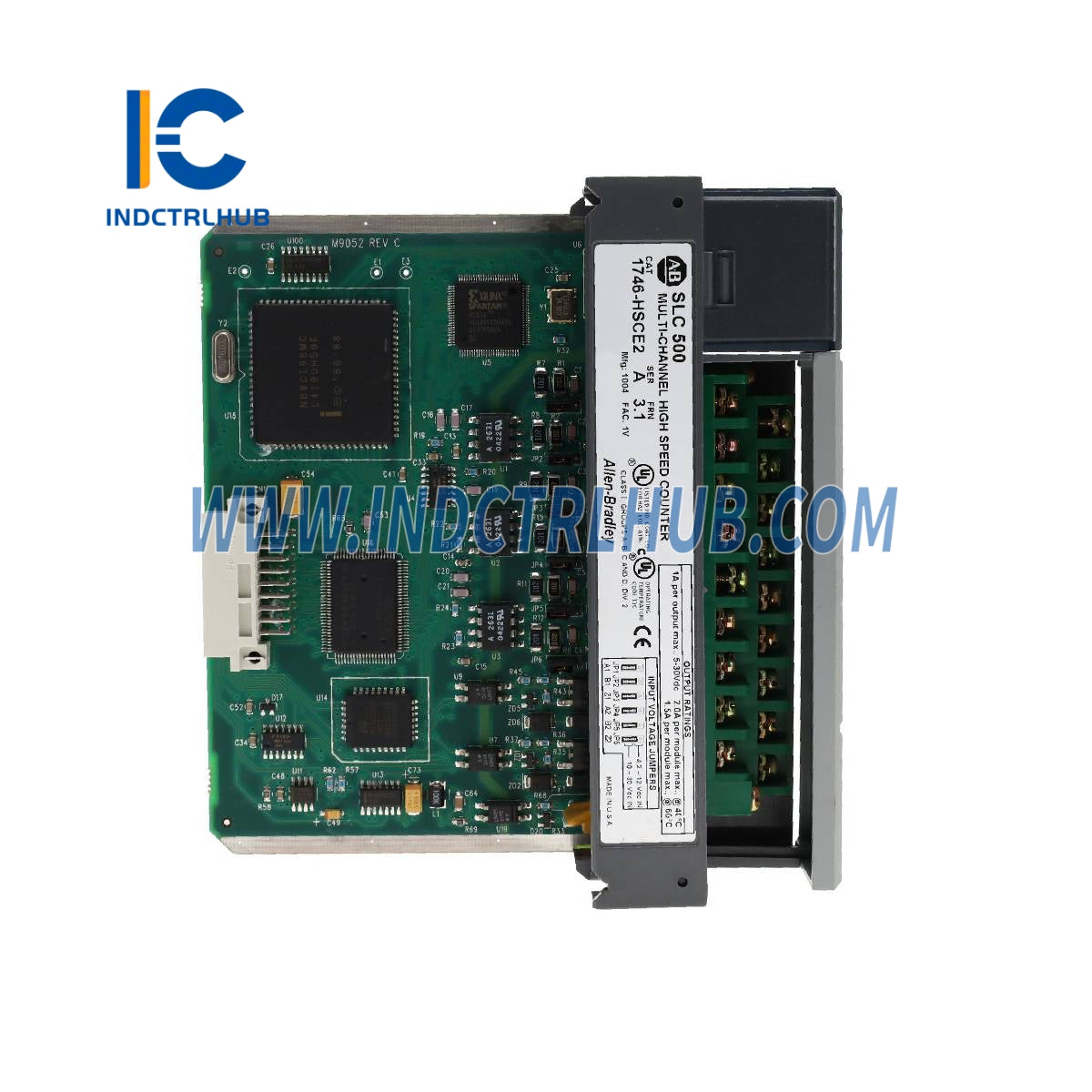

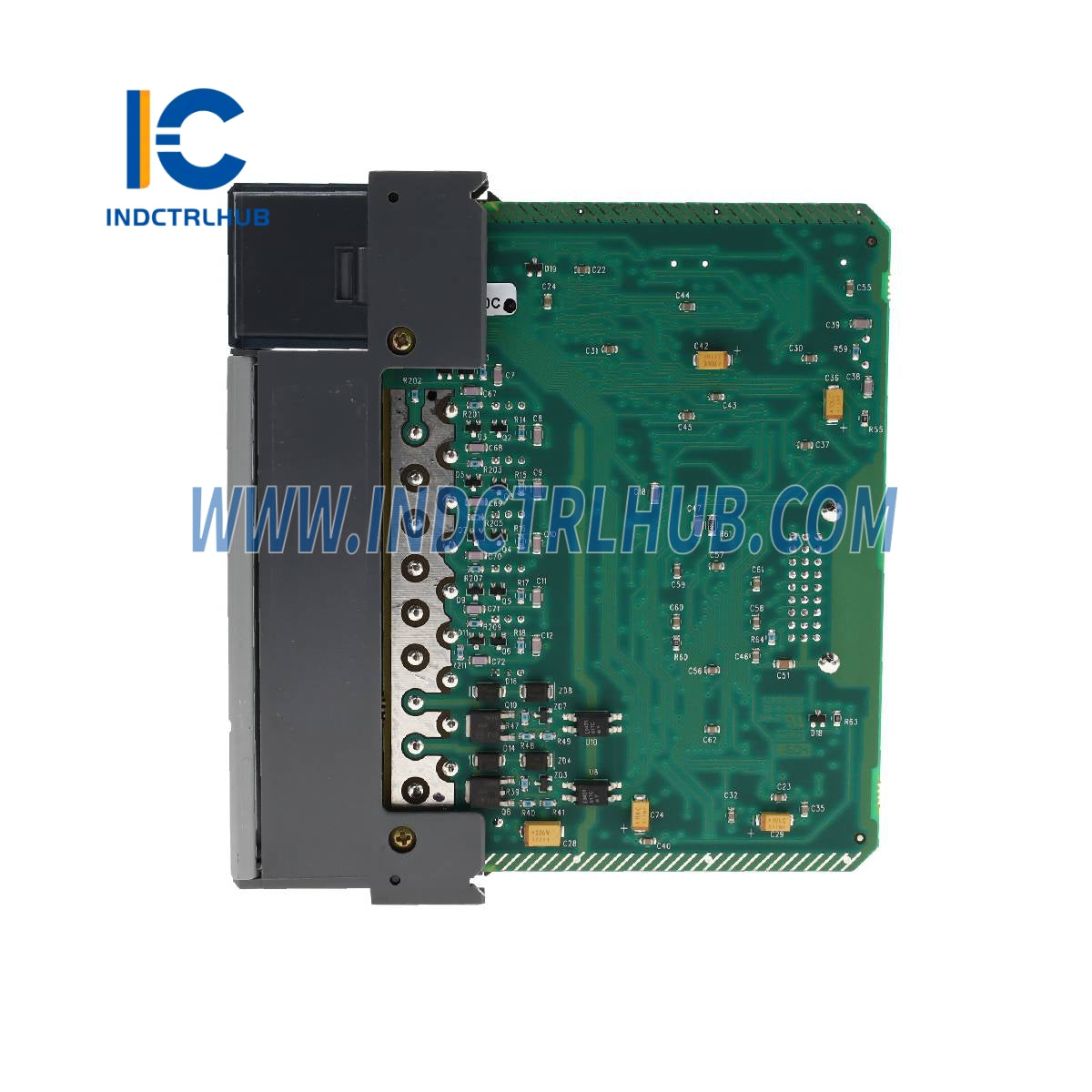

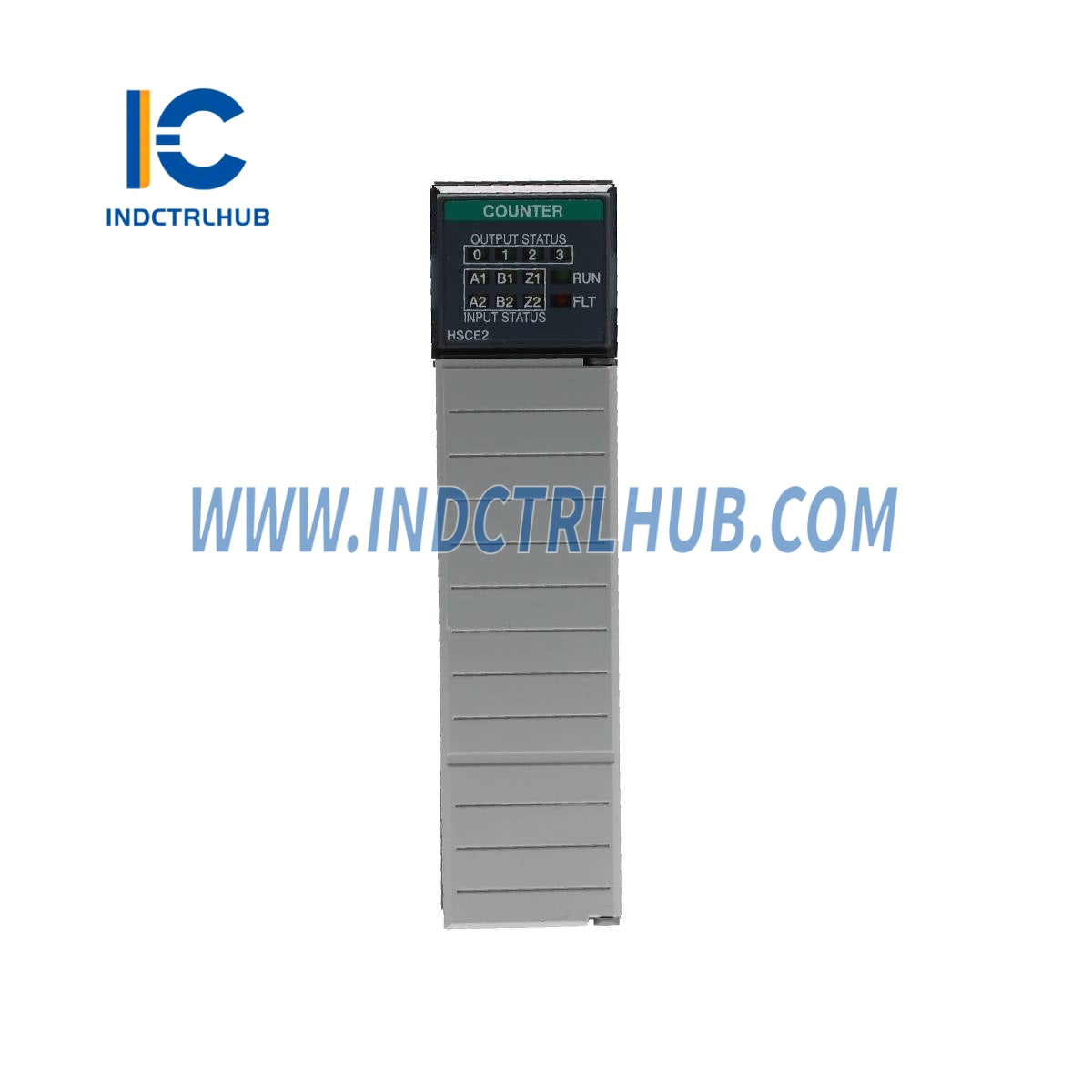

1746-HSCE2 |
|
Описание |
Многоканальный высокоскоростной счетчик |
🔹 Экологические характеристики
|
Атрибут |
Спецификация |
|---|---|
|
Рабочая температура |
0°C до +60°C (32°F до 140°F) |
|
Температура хранения |
-40°C до +85°C (-40°F до 185°F) |
|
Влажность |
5% до 95% (без конденсации) |
🔹 Электрические характеристики
|
Атрибут |
Спецификация |
|---|---|
|
Ток потребления спинального соединения |
250 мА при +5 В постоянного тока 0 мА при +24 В постоянного тока |
|
Изоляция задней панели |
1000 В постоянного тока |
|
Максимальная длина кабеля |
300 м (1000 футов) |
🔹 Сертификации и соответствие
|
Сертификация |
Спецификация |
|---|---|
|
Включено в список UL |
Да |
|
Включено в список C-UL |
Да |
|
Классификация опасных зон |
Класс I, Раздел 2, Группы A, B, C и D |
|
Сертифицировано CE |
Да (при наличии маркировки) |
🔹 Спецификации ввода (Каналы A, B и Z)
|
Атрибут |
Настройка 5 В постоянного тока |
Настройка 24 В постоянного тока |
|---|---|---|
|
Номинальное входное напряжение |
5 В постоянного тока |
24 В постоянного тока |
|
Диапазон входного напряжения |
4,2 В - 12 В постоянного тока |
10 В - 30 В постоянного тока |
|
Напряжение в состоянии включения (мин.) |
4.2В |
10V |
|
Напряжение в выключенном состоянии (макс.) |
0,8 В |
3V |
|
Максимальный ток утечки в выключенном состоянии |
100 мкА |
100 мкА |
|
Входной ток (макс.) |
8 мА |
20 мА |
|
Входной ток (мин.) |
6,3 мА |
6,3 мА |
|
Номинальное входное сопротивление |
500 Ом |
1500 Ом |
|
Минимальная ширина импульса |
475 нс |
475 нс |
|
Минимальное фазовое разделение |
200 нс |
200 нс |
|
Максимальная входная частота |
1 МГц |
1 МГц |
|
Изоляция (от спинального соединения) |
1000V |
1000V |
|
Изоляция (от выходов) |
500V |
500V |
🔹 Спецификации вывода (Выводы по источникам)
|
Атрибут |
Спецификация |
|---|---|
|
Макс. Ток выходного состояния (на канал) |
1,0 А при 40°С 1,0 А при 60°С |
|
Макс. Ток в состоянии включения (на модуль) |
2,0 А при 40°С 1,5 А при 60°С |
|
Макс. напряжение на состоянии |
0,5 В |
|
Макс. ток утечки в выключенном состоянии |
100 мкА |
|
Изоляция (от спинального соединения) |
1000V |
|
Изоляция (от входов) |
500V |
