Product Description
🔹 Общая информация
|
Производитель |
Аллен-Брэдли |
|---|---|
|
Модель/Номер детали |

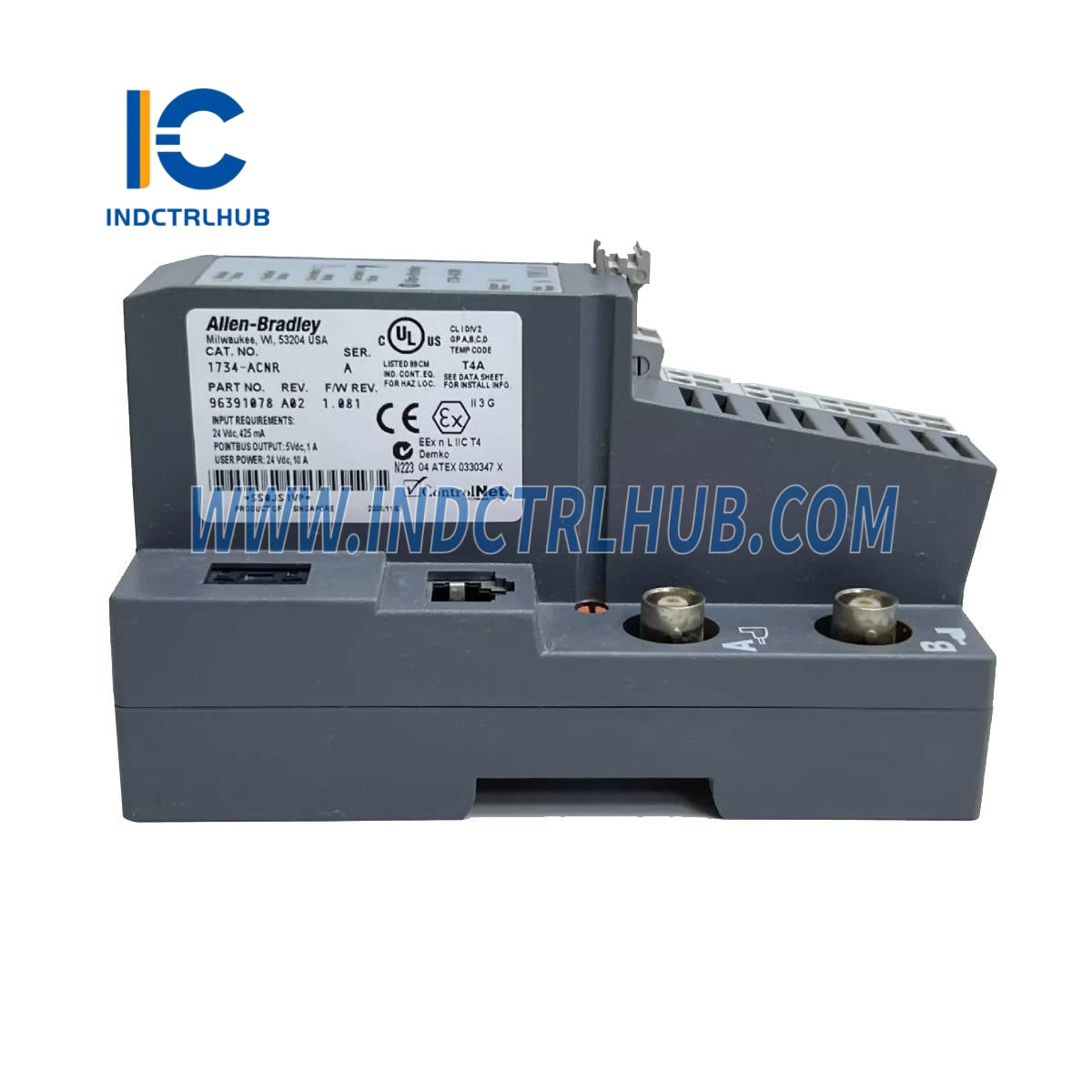

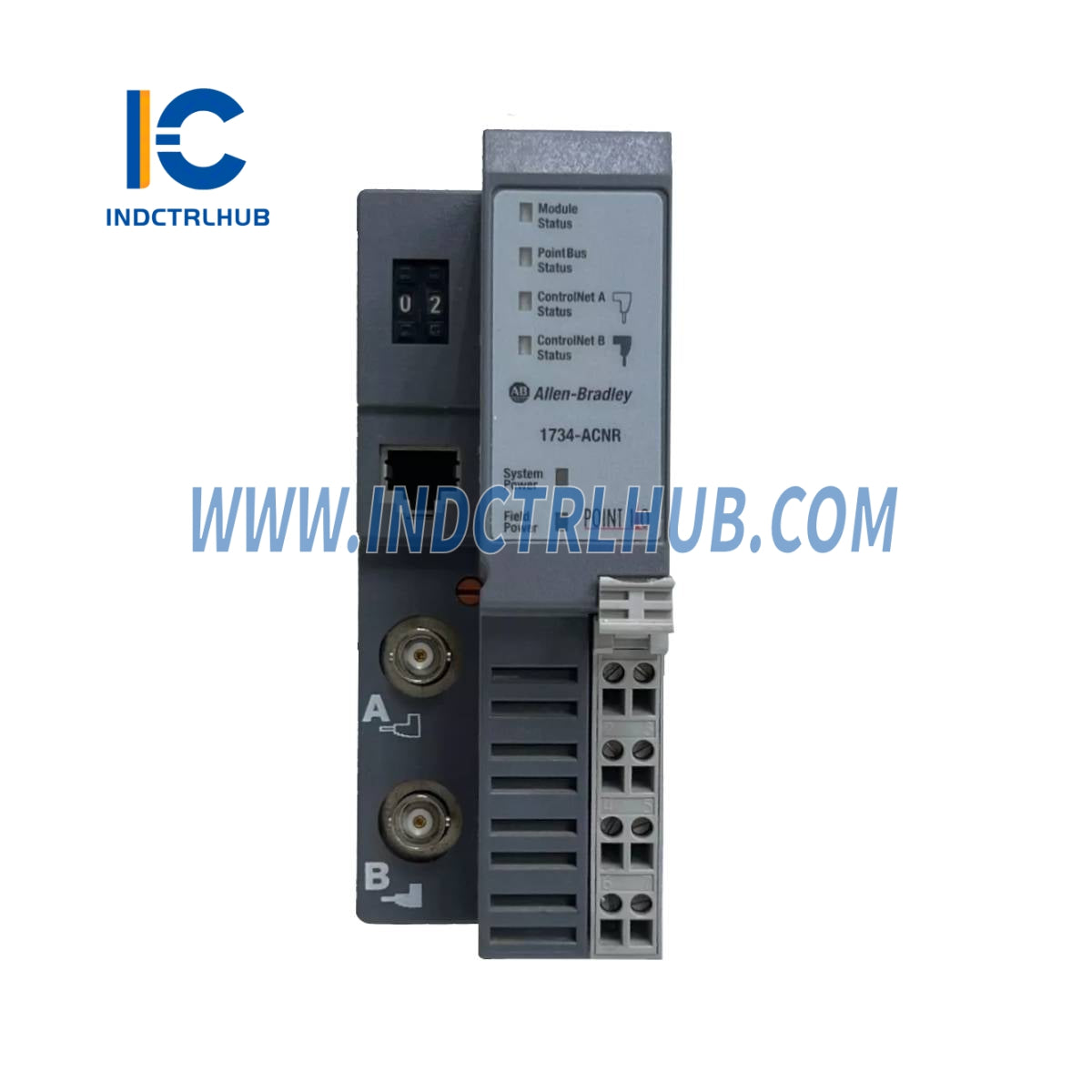

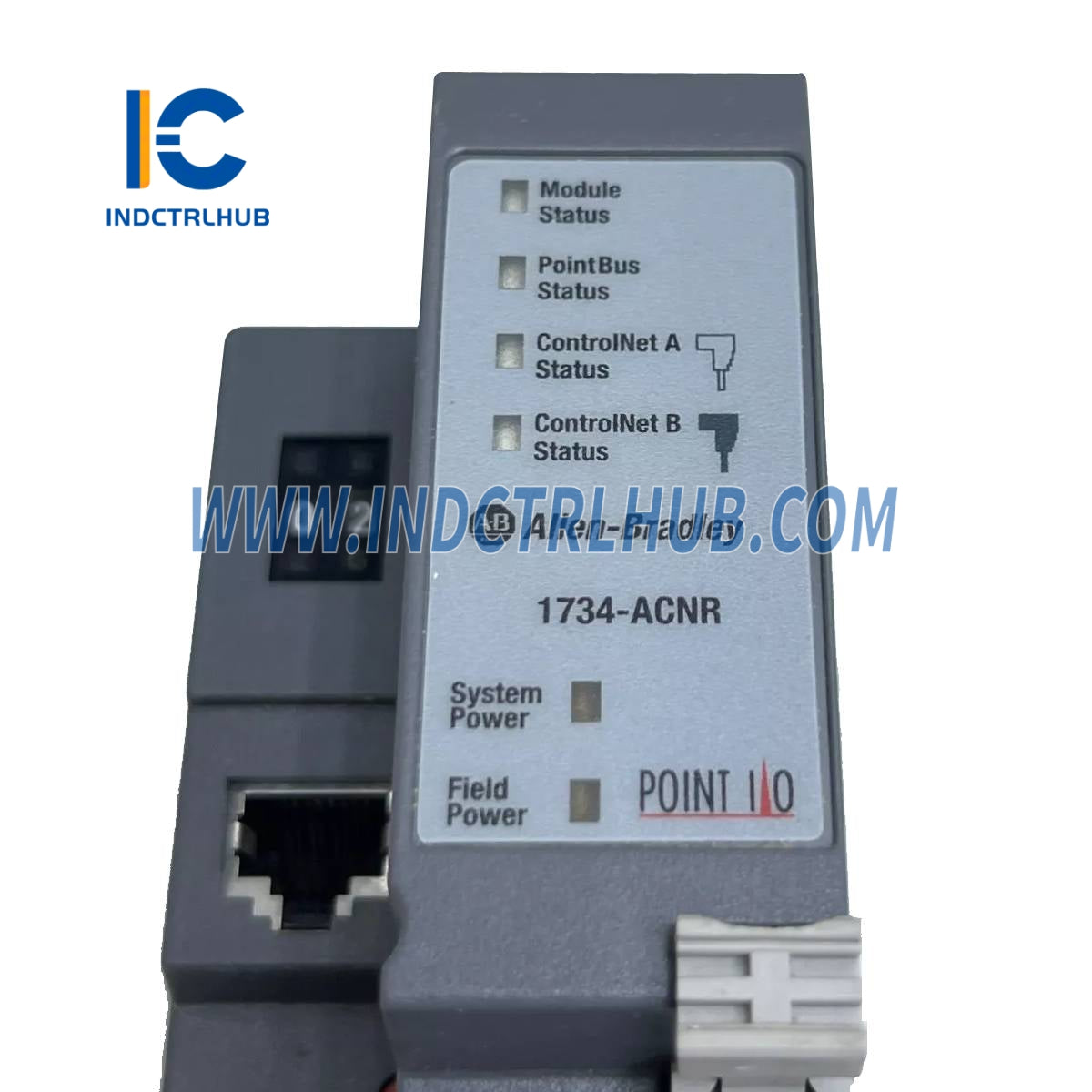

1734-ACNR |
|
Описание |
POINT I/O ControlNet адаптер |
🔹 Технические характеристики
|
Атрибут |
Ценить |
|---|---|
|
Количество узлов (макс.) |
1 |
|
Расположение модуля |
Стартовый модуль – Левая сторона системы POINT I/O |
|
Входное напряжение (номинальное) |
24 В постоянного тока |
|
Диапазон входного напряжения |
10…28,8 В постоянного тока |
|
Напряжение изоляции |
50В (постоянный), Тип основной изоляции |
|
Диэлектрическая прочность |
Испытано при 750 В переменного тока в течение 60 секунд (Коммуникация к системе, пользовательское питание к системе, пользовательское питание к коммуникации и все цепи к шасси заземления) |
🔹 Физические и сетевые спецификации
|
Атрибут |
Ценить |
|---|---|
|
Размеры (ВхШхГ), прибл. |
76,2 x 54,9 x 133,4 мм (3,0 x 2,16 x 5,25 дюйма) |
|
Вес, прибл. |
255 г (9 унций) |
|
Имя сети |
ControlNet |
|
Тип завершения |
Никто |
|
Электронная защита |
Нет |
|
Диагностика |
Нет |
|
Рейтинг типа оболочки |
Нет (открытый стиль) |
|
Совместимость платформы/процессора |
1747, 1756, 1761, 1762, 1764, 1789, 1794 |
|
Тип интерфейса связи |
Адаптер |
|
Тип устройства |
Коммуникационный интерфейс |
|
Входная емкость байта |
248 |
|
Вместимость выходных байтов |
248 |
🔹 Спецификации мощности
|
Атрибут |
Ценить |
|---|---|
|
Напряжение питания (номинальное) |
24 В постоянного тока |
|
Диапазон рабочей напряженности |
10…28,8 В постоянного тока |
|
Потребляемая мощность |
10,2 Вт при 28,8 В постоянного тока |
|
Потеря мощности (макс) |
5,0 Вт при 28,8 В постоянного тока |
|
Тепловое рассеяние (макс) |
16.9 BTU/ч @ 28.8В DC |
|
Входной ток (макс) |
6 А в течение 10 мс |
|
Полевой силовой шина (номинальное напряжение) |
24 В постоянного тока |
|
Диапазон напряжения питания шины полевой мощности |
10…28,8 В постоянного тока |
|
Максимальный ток питания шины полевой мощности |
10 А |
|
Ток на выходе POINTBus (макс.) |
1 A @ 5V DC +5% (4.75…5.25V DC) |
|
Защита от перенапряжения на входе |
Защита от обратной полярности |
|
Защита от прерываний |
Выходное напряжение остается в пределах спецификаций, когда входное напряжение пропадает на 10 мс при 10 В с максимальной нагрузкой. |
🔹 Электрические и экологические спецификации
|
Атрибут |
Ценить |
|---|---|
|
Размер провода (Электропроводка питания) |
0,25…2,5 мм² (22…14 AWG) одножильный или многожильный медный провод, рассчитанный на 75°C (167°F) или выше, максимальная изоляция 1,2 мм (3/64 дюйма) |
|
Категория провода |
1 на портах питания, 2 на портах связи |
|
Крутящий момент винта базового терминала |
0,6 Н•м (7 фунт•дюйм) |
|
Североамериканский код температуры |
T4A |
|
Временный код UKEX/ATEX |
Т4 |
|
Темп-код IECEx |
Т4 |
