Product Description
Подробная информация о продукте
|
Производитель |
АББ |
|---|---|
|
Модель/Номер детали |
3BDH000396R0005 (CI 741F) |
|
Описание |

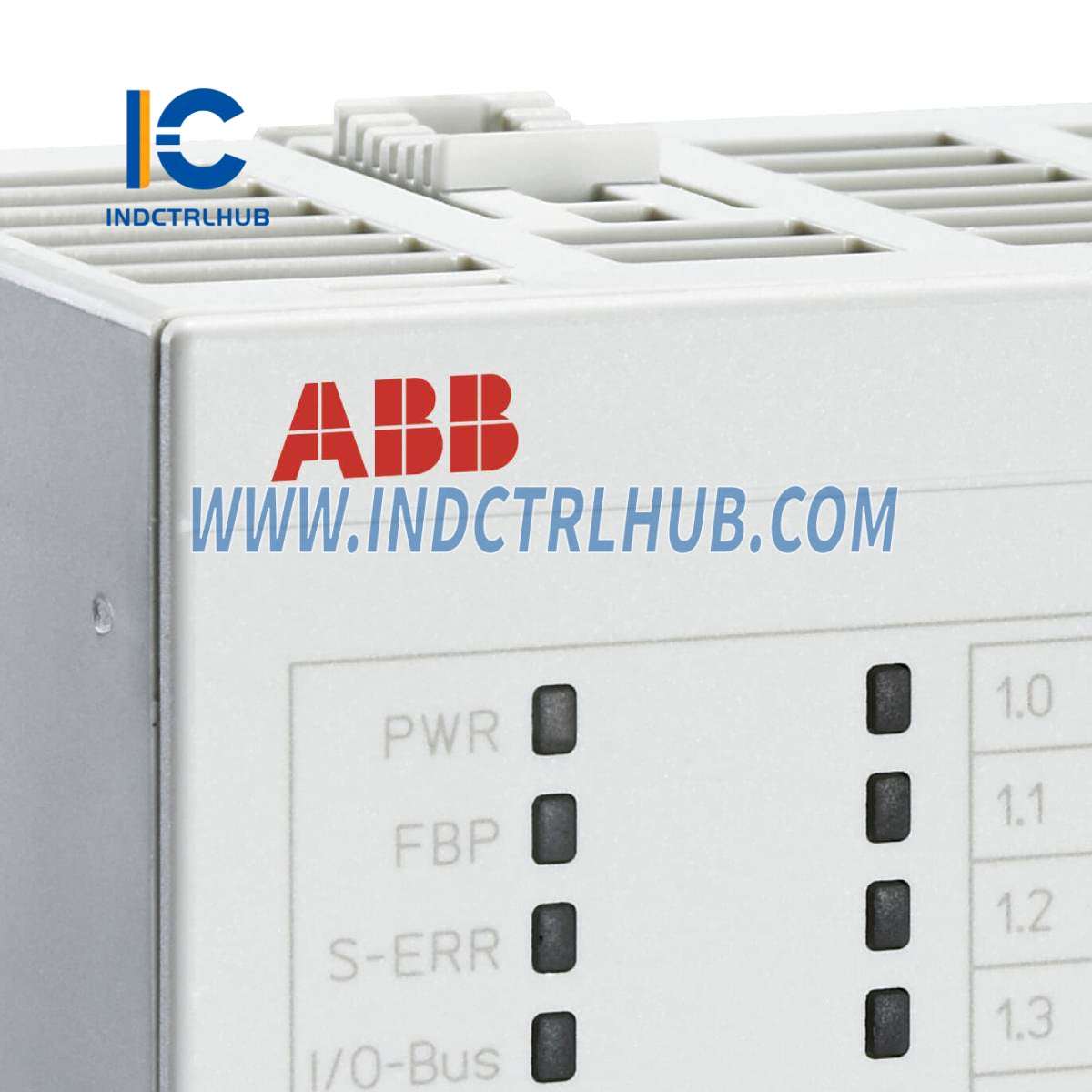

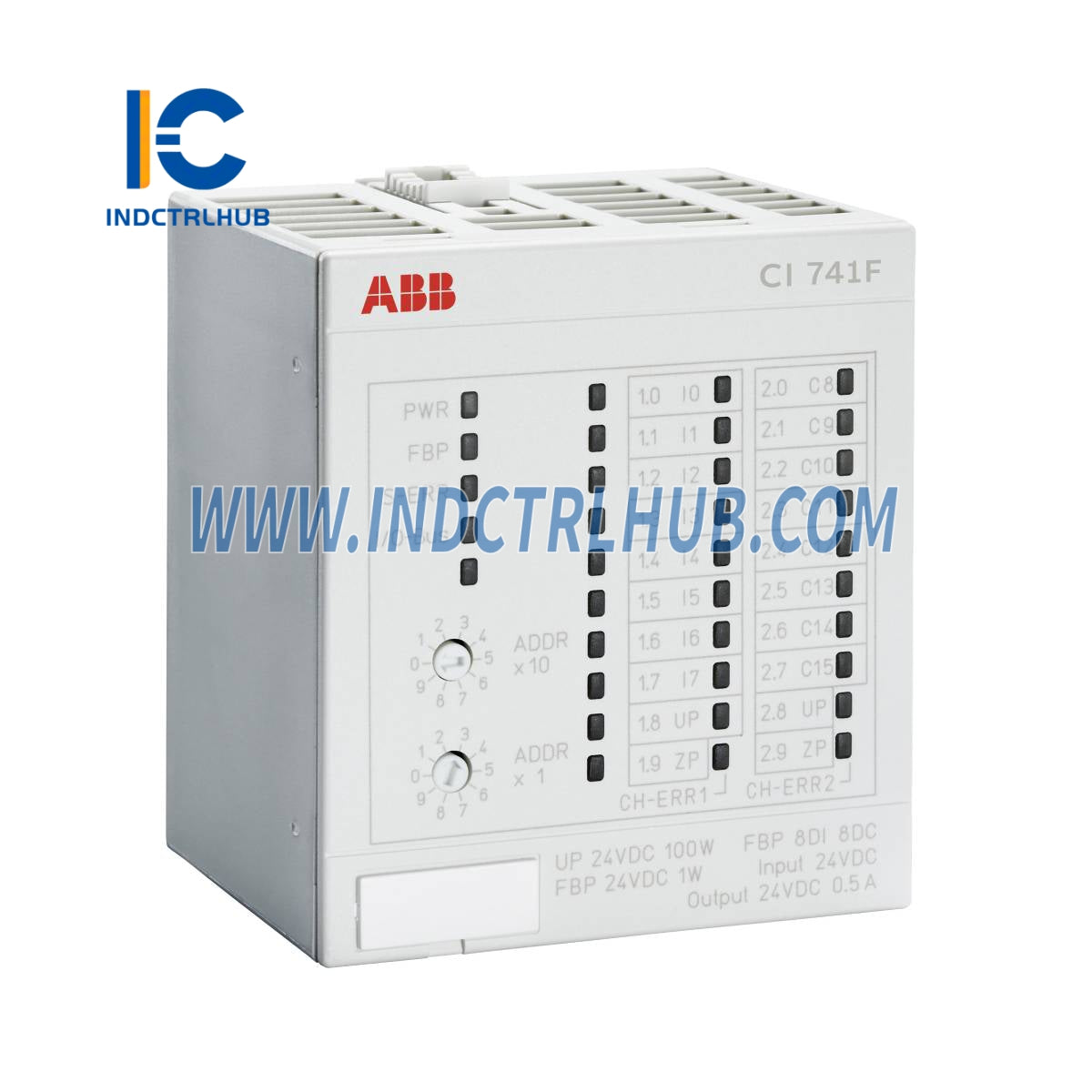

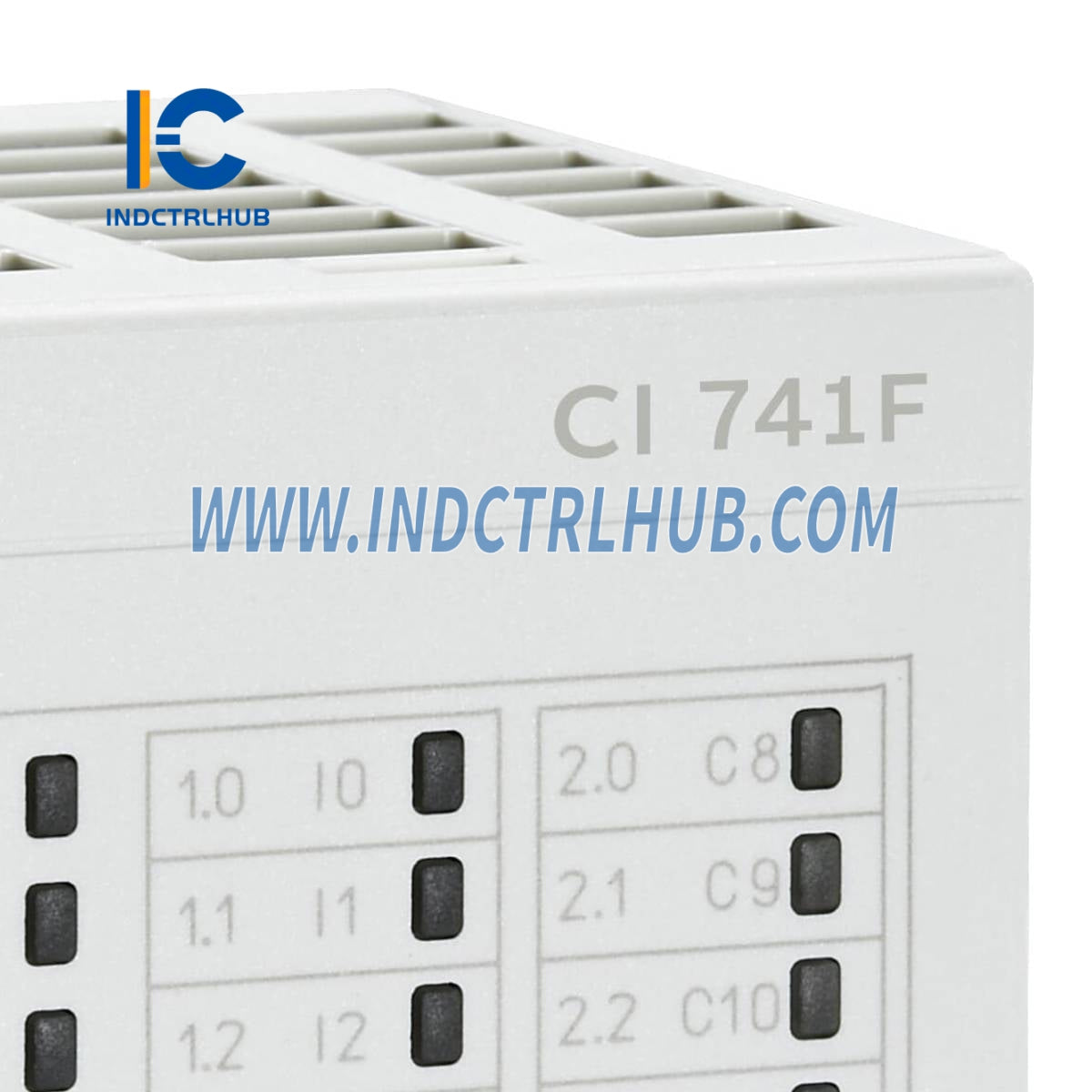

CI 741F PROFIBUS Интерфейсный Модуль |
Общая информация
|
Параметр |
Ценить |
|---|---|
|
Идентификатор продукта |
3BDH000396R0005 |
|
Обозначение типа ABB |
В 741Ф |
|
ЕАН |
4013614503436 |
|
Описание каталога |
CI 741F PROFIBUS Интерфейсный Модуль |
|
Длинное описание |
Модуль интерфейса CI 741F PROFIBUS используется в качестве коммуникационного интерфейса для связи PROFIBUS. Шина подключается через разъем Sub-D на клеммной колодке TU 709F / TU 710F. Он также включает аналоговые входы и выходы, а также цифровые входные и выходные каналы. В нем предусмотрены 4 настраиваемых аналоговых входных канала, 2 настраиваемых аналоговых выходных канала, 8 цифровых входных каналов (24 В постоянного тока) и 8 цифровых выходных каналов (24 В постоянного тока, 0,5 А). |
Дополнительная информация
|
Параметр |
Ценить |
|---|---|
|
Среднее описание |
Интерфейс связи PROFIBUS Slave для S700 I/O |
|
Тип продукта |
Модуль связи |
|
Интерфейс |
1 x Интерфейс (разъем Sub-D) для PROFIBUS DP |
|
Цифровые входы |
8 ИЗ: 24 В постоянного тока |
|
Цифровые выходы |
8 DO: 24 ВDC / 0.5 A |
|
Аналоговые входы |
4 ИИ: ±10 В, 0/4-20 мА, 24 ВDC, RTD |
|
Аналоговые выходы |
2 AO: ±10 В, 0/4-20 мА, 24 ВDC |
|
Разрешение |
12 бит + знак, 2 провода |
|
Совместимые терминальные устройства |
ТУ709Ф / ТУ710Ф |
Информация по заказу
|
Параметр |
Ценить |
|---|---|
|
Код ТН ВЭД |
851762 |
|
Таможенный тарифный номер |
85176200 |
Размеры
|
Параметр |
Ценить |
|---|---|
|
Чистая глубина / длина продукта |
76 мм |
|
Чистая высота продукта |
54 мм |
|
Чистая ширина продукта |
68 мм |
|
Чистый вес продукта |
0,15 кг |
Технические характеристики
|
Параметр |
Ценить |
|---|---|
|
Тип канала |
ДХ |
|
Количество входных каналов |
12 |
|
Количество выходных каналов |
10 |
Экологическая информация
|
Параметр |
Ценить |
|---|---|
|
Статус RoHS |
В соответствии с Директивой ЕС 2011/65/EU и Поправкой 2015/863 (22 июля 2019 года) |
|
Категория WEEE |
5. Малое оборудование (Внешние размеры не более 50 см) |
|
Количество батарей |
0 |
|
Код SCIP |
6de272d3-43ec-467c-9057-1ebeffb0809e (Германия) |
Категория продукта
Продукты › Продукты системы управления › Управление и связь › AC 700F › AC 700F - Модули связи › CI 741F Модуль интерфейса PROFIBUS
