Product Description
Решение по замене и модернизации YOKOGAWA AAP135-S50 для серий CENTUM / STARDOM (промышленный импульсный вход)

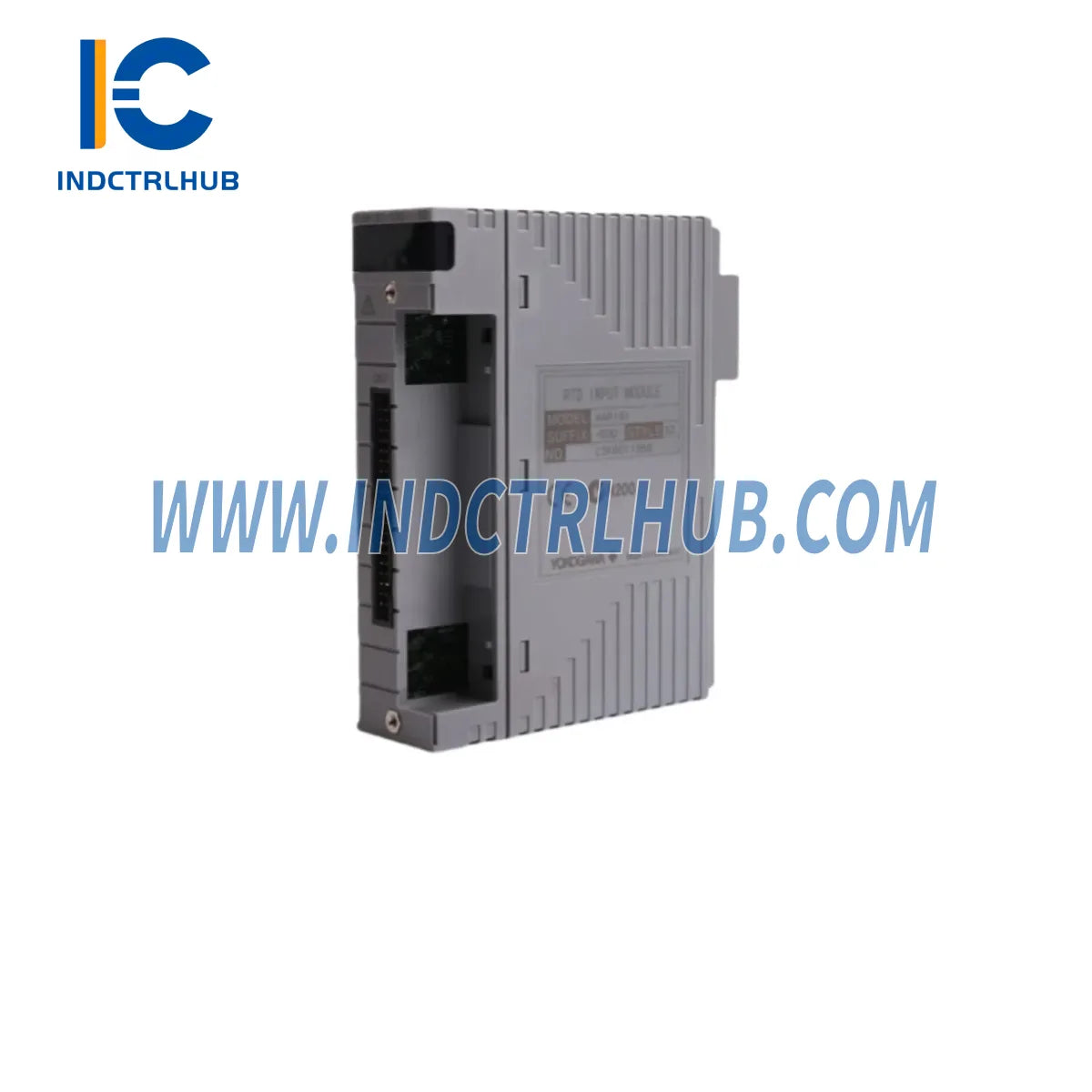

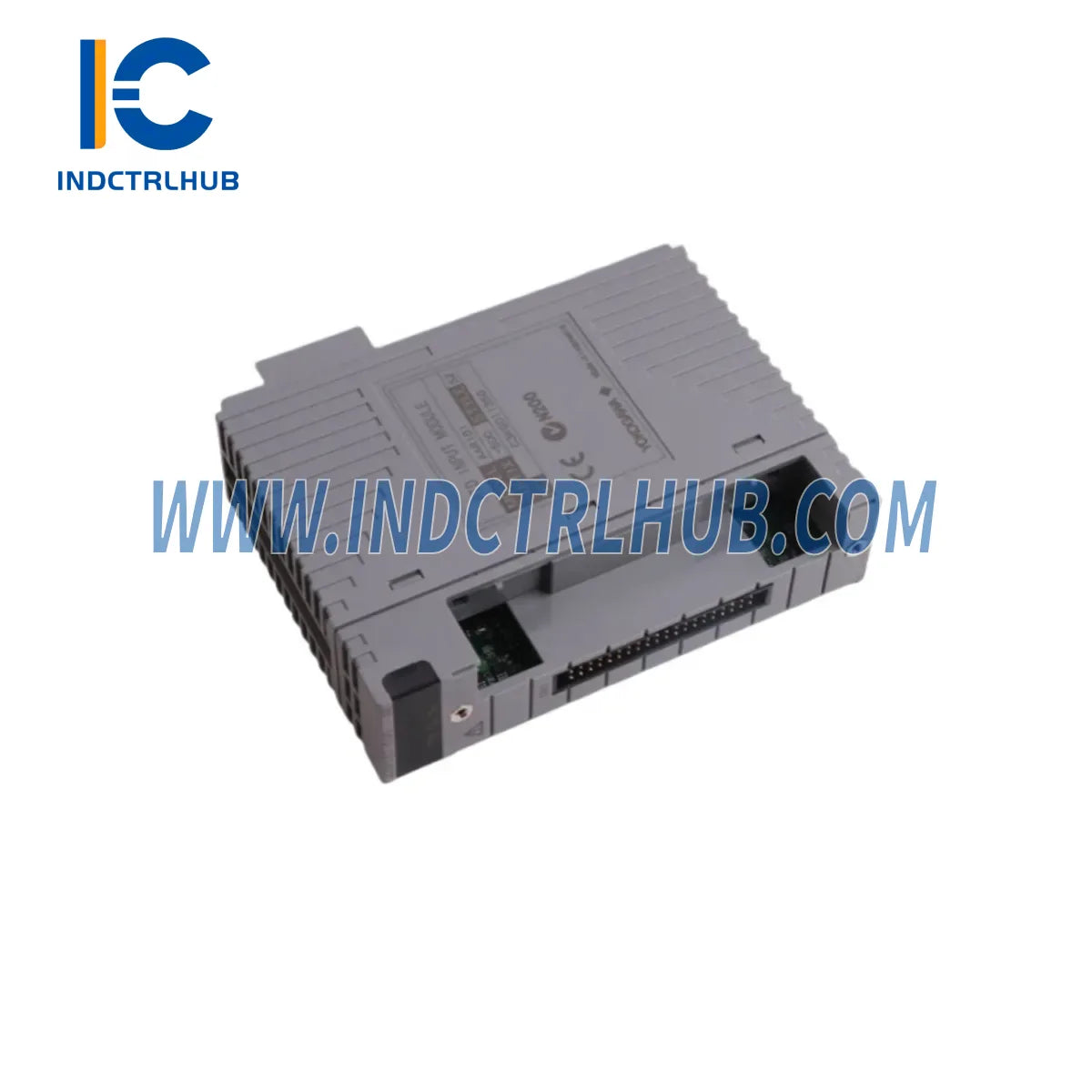

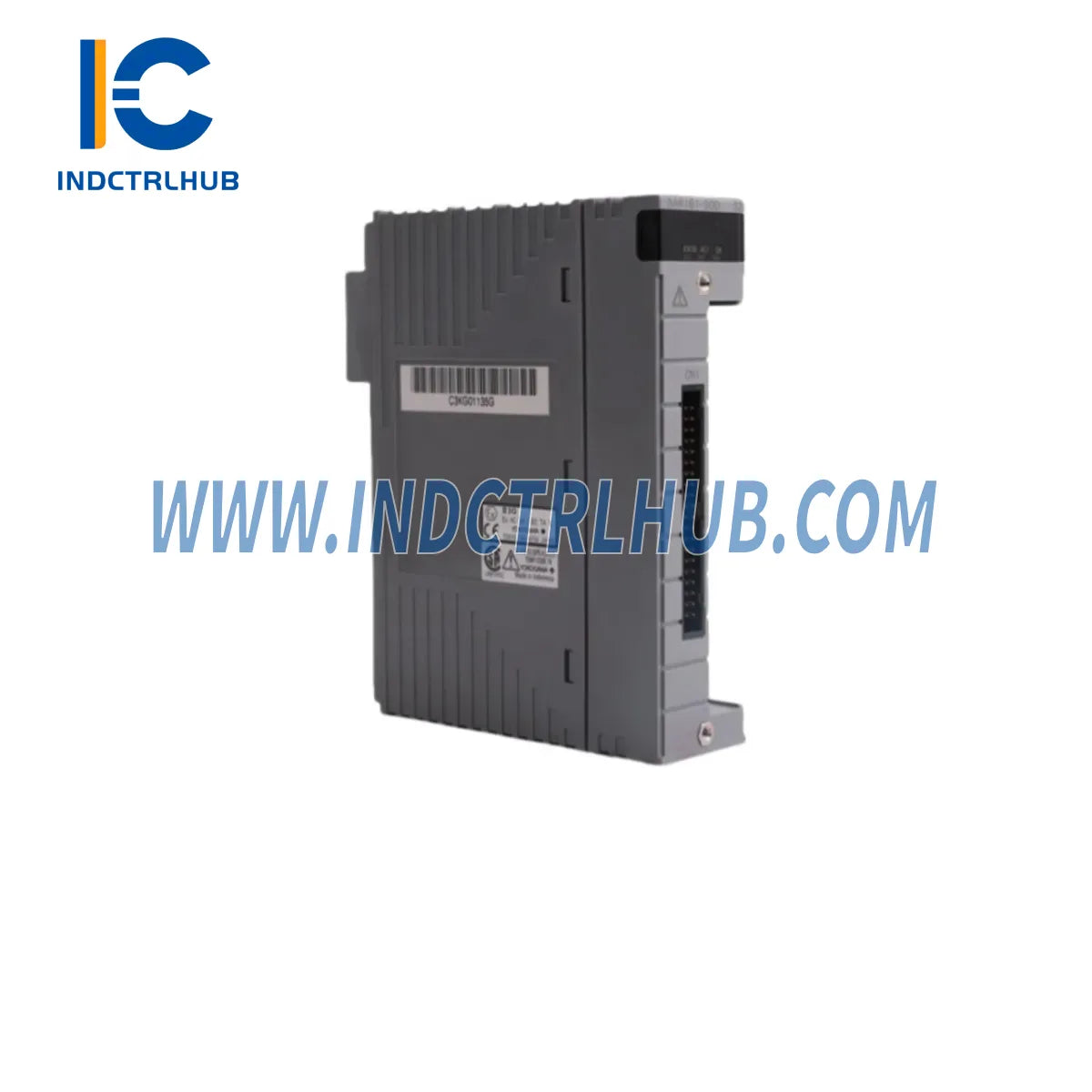

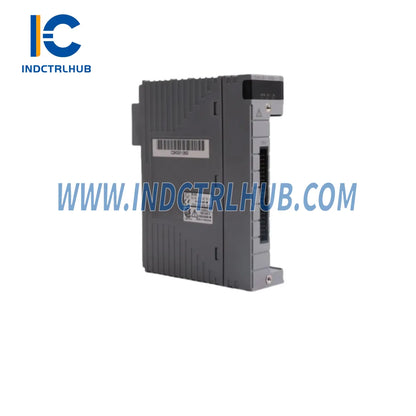

Модуль импульсного входа YOKOGAWA AAP135-S50 — устаревшее устройство, широко используемое в системах распределенного управления CENTUM CS/CS3000 и STARDOM. По мере приближения этих платформ к концу срока службы предприятия сталкиваются с необходимостью перехода на современные архитектуры DCS без остановки производства. Industrial Control Hub специализируется на поставках проверенных блоков AAP135-S50 и помогает инженерам осуществить плавный переход без простоев — будь то прямое замещение или полная модернизация системы.
Наша команда поддерживала проекты модернизации в нефтегазовой, химической, энергетической и водоочистной отраслях. Каждый блок поставляется с полной документацией по функциональному тестированию и поддерживается 12-месячной гарантией.
Основные функции и преимущества
- ? Прямое совместимое замещение: Физическая и электрическая совместимость с существующими слотами шины ввода-вывода CENTUM CS / CS3000 / VP — в большинстве конфигураций не требуется перенастройка проводки
- ? Подсчет высокочастотных импульсов: Поддержка сигналов расходомеров, энкодеров и турбин для точных измерений процессов
- ? Изолированные входные каналы: Гальваническая изоляция защищает шину контроллера от переходных процессов и земляных петель на стороне поля
- ? Проверенное функциональное тестирование: Каждый блок проходит проверку точности импульсов по каждому каналу перед отгрузкой
- ? 12-месячная гарантия: Полная гарантия замены на случай производственных дефектов и функциональных сбоев
- ? Быстрая глобальная доставка: Наличие на складе, отгрузка в течение 3–5 рабочих дней; доступны ускоренные варианты
Сценарии применения
- Измерение расхода нефти и газа: Замена устаревших модулей AAP135-S50 в панелях учета передачи и распределения без перекалибровки передатчиков
- Пакетное управление химическим заводом: Сохранение точности подсчета подачи реактора на основе импульсов при частичной модернизации DCS
- Энергетика: Поддержка контроля скорости турбины и импульсов генератора во время поэтапной миграции CENTUM VP
- Водоснабжение и очистка сточных вод: Сохранение целостности счетчика расхода при модернизации SCADA насосных станций
- Фармацевтическое производство: Обеспечение непрерывности импульсного входа в соответствии с требованиями GMP при валидации смены системы
Таблица сравнения совместимости
Таблица сравнения совместимости
| Параметр | Устаревший AAP135-S50 | Заменяющий блок (ICH-проверенный) |
|---|---|---|
| Тип модуля | Импульсный вход | Импульсный вход (идентичный) |
| Совместимая платформа | CENTUM CS / CS3000 / VP | CENTUM CS / CS3000 / VP |
| Совместимость слотов | Стандартная шина ввода-вывода | Стандартная шина ввода-вывода (прямое замещение) |
| Тип входного сигнала | Импульс / Частота | Импульс / Частота |
| Изоляция | Гальваническая | Гальваническая |
| Гарантия | OEM срок истек | 12 месяцев (ICH) |
| Срок поставки | Не применяется (снято с производства) | 3–5 рабочих дней |
| Отчет о функциональном тестировании | Недоступно | В комплекте |
Бесшовные решения для модернизации
При замене устаревшего импульсного модуля AAP135-S50 полная миграция часто требует обновления смежных компонентов ввода-вывода и коммуникаций для обеспечения совместимости всей системы. Ниже приведены компоненты, которые наши инженеры чаще всего рекомендуют для полной модернизации:
При обновлении с устаревшей архитектуры импульсного ввода CENTUM на AAP135-S50 убедитесь, что ваш Модуль счетчика импульсов (например, ABB DP820) имеет совместимую версию прошивки, если ваша система использует гибридные шины ввода-вывода. Для объединения аналоговых сигналов с импульсными входами Аналоговый входной модуль ABB AI810 на 8 каналов является надежным дополнением для смешанных стоек ввода-вывода.
Если ваша модернизация включает температурные цепи RTD, использующие тот же корпус ввода-вывода, убедитесь, что ваш Аналоговый входной модуль RTD (ABB AI830A, Pt100) обновлен, чтобы избежать конфликтов арбитража шины. Сигналы управления цифровыми выходами должны проходить через проверенный Модуль цифрового выхода (ABB DO810, 16 каналов, 24В) для поддержания безопасного состояния выходов в период переключения.
Для систем, требующих коммуникации Profibus DP на этапе миграции, Коммуникационный модуль ABB CI830 Profibus DP обеспечивает непрерывную связь на уровне устройств со скоростью до 12 Мбит/с. Оптоволоконное подключение между кластерами ввода-вывода следует проверить с помощью Модема кластера ModuleBus ABB TB840A перед окончательным вводом в эксплуатацию.
Целостность подключения критична — подтвердите, что ваши устройства подключения проводки рассчитаны на плотность каналов нового модуля, используя Модуль подключения ABB TU830V1 (16 каналов, 50В). Для обновлений на уровне контроллера параллельно с модернизацией ввода-вывода Процессорный модуль ABB PM573-ETH (ПЛК AC500, 512КБ, Ethernet) обеспечивает современную платформу CPU с Ethernet для интеграции SCADA.
Часто задаваемые вопросы по руководству по модернизации
Q1: Могу ли я установить замену AAP135-S50 без изменения существующей проводки на объекте?
A: В подавляющем большинстве установок CENTUM CS и CS3000 — да. AAP135-S50 использует ту же распиновку клеммной колодки, что и оригинальный модуль. Однако всегда проверяйте схему подключения в соответствии с вашей конкретной ревизией корпуса карты ввода-вывода перед горячей заменой.
Q2: Нужно ли повторно загружать конфигурацию функционального блока после замены модуля?
A: Нет. DCS CENTUM хранит параметры функционального блока импульсного входа в контроллере, а не в модуле ввода-вывода. После физической замены контроллер автоматически восстановит связь с новым модулем в течение одного цикла сканирования.
Q3: Является ли AAP135-S50 физически взаимозаменяемым с вариантами AAP135-S00 или AAP135-S10?
A: Суффикс S50 обозначает конкретное количество каналов и конфигурацию изоляции. Замена между вариантами требует инженерного рассмотрения. Свяжитесь с нашей технической командой, предоставив маркировку вашего существующего модуля и лист назначения ввода-вывода для оценки совместимости.
Q4: Какова максимальная частота импульсов, поддерживаемая AAP135-S50?
A: AAP135-S50 поддерживает частоты импульсного входа до номинальных характеристик шины CENTUM I/O. Для высокочастотных применений, превышающих стандартные пределы, рассмотрите возможность дополнения специализированным модулем высокоскоростного счетчика импульсов.
Q5: Как справиться с ограничениями по физическому пространству при обновлении полной стойки ввода-вывода?
A: AAP135-S50 занимает стандартное односекционное место в каркасе карт CENTUM I/O. Дополнительное крепежное оборудование не требуется. Для обновлений на уровне стойки с несколькими типами модулей наши инженеры могут предоставить план распределения слотов для оптимизации использования каркаса.
Q6: Можно ли использовать этот модуль в системе контроллера YOKOGAWA STARDOM FCN/FCJ?
A: AAP135-S50 разработан для архитектуры шины CENTUM I/O. Системы STARDOM FCN/FCJ используют другой форм-фактор модулей ввода-вывода. Пожалуйста, свяжитесь с нами для обсуждения альтернативных импульсных входов, совместимых со STARDOM.
Гарантийное обеспечение
Каждый YOKOGAWA AAP135-S50, поставляемый Industrial Control Hub, покрывается комплексной 12-месячной гарантией с даты отгрузки. Наша гарантия включает:
- ? Все производственные дефекты и отказы компонентов при нормальных условиях эксплуатации
- ? Функциональные сбои на уровне каналов проверяются по оригинальным спецификациям YOKOGAWA
- ? Бесплатная замена или полный возврат средств в течение гарантийного срока — без сборов за возврат товара
- ? Приоритетная техническая поддержка от нашей инженерной команды DCS на весь срок гарантии
- ? Гарантийные претензии обрабатываются в течение 5 рабочих дней после подтверждения неисправности
Наша гарантия не покрывает повреждения, вызванные неправильной установкой, перенапряжениями или несанкционированными модификациями. Полные условия гарантии предоставляются с каждой поставкой.
?? Готовы начать миграцию? Свяжитесь с нашей инженерной командой для бесплатной оценки совместимости, плана распределения слотов и коммерческого предложения.
