Решение Allen-Bradley 2711P-RDT12C для замены/модернизации PanelView Plus 7: ваш надежный партнер для бесшовного перехода

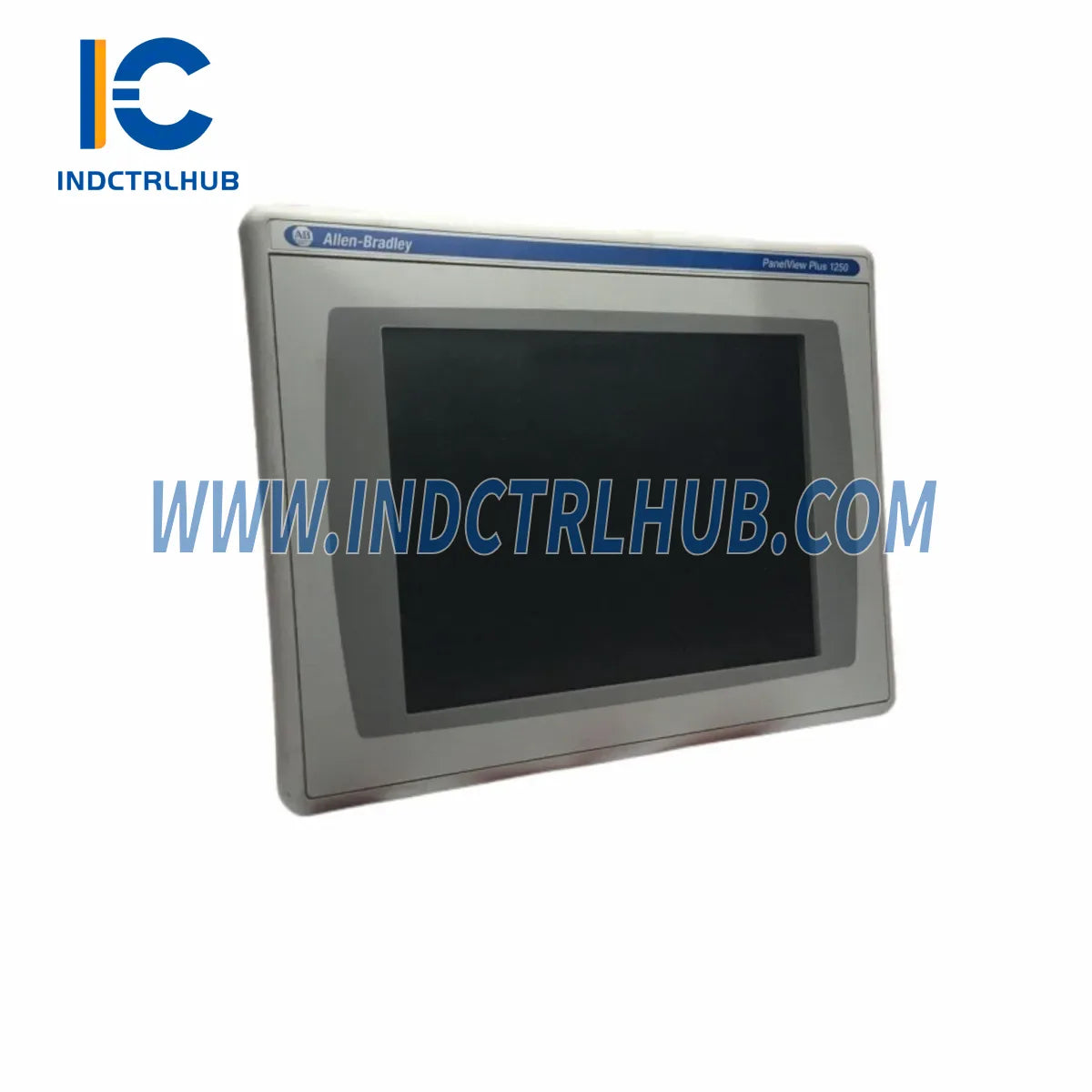

Allen-Bradley 2711P-RDT12C — это 12,1-дюймовый цветной сенсорный дисплей SVGA, разработанный для семейства PanelView Plus 7. По мере устаревания систем HMI, поддержка которых прекращается Rockwell Automation, предприятия с терминалами PanelView 550, PanelView 1000 или PanelView Plus 6 сталкиваются с растущими рисками простоев, нехваткой запасных частей и несовместимостью программного обеспечения. Это решение для замены и модернизации обеспечивает проверенный путь миграции «вставь и работай» — сохраняя существующие размеры выреза панели и предлагая современные возможности мультитач, повышенную яркость и полную совместимость с FactoryTalk View ME.
Независимо от того, управляете ли вы модернизацией одной линии или проектом стандартизации HMI на предприятии, 2711P-RDT12C предлагает необходимый запас производительности и долгосрочную поддержку производителя. Наша команда предоставляет предварительный анализ совместимости, проверку схем подключения и консультации по пусконаладке после установки, чтобы обеспечить выполнение обновления в срок и в рамках бюджета.
Основные функции и преимущества совместимости
- ✅ 12,1-дюймовый цветной сенсорный дисплей SVGA (800×600) — Высококонтрастная TFT-панель с аналоговым резистивным сенсором, оптимизированная для работы в перчатках в суровых промышленных условиях
- ✅ Прямой заменитель для устаревших модулей PanelView — Совместим с посадочными местами 2711P-RDT12C; в большинстве случаев не требуется повторная обработка панели при модернизации
- ✅ Совместимость с FactoryTalk View ME — Поддержка FactoryTalk View ME версии 6.0 и выше; существующие файлы приложений можно перенести с минимальной доработкой
- ✅ Связь EtherNet/IP и DH-485 — Двухпортовый коммутатор EtherNet/IP позволяет создавать каскадную топологию без дополнительного сетевого оборудования
- ✅ Расширенный рабочий температурный диапазон — От 0°C до 55°C (от 32°F до 131°F); подходит для литейных производств, пищевой промышленности и наружных корпусов
- ✅ Включена 12-месячная гарантия — Каждый блок поставляется с документированной 12-месячной гарантией замены, покрывающей производственные дефекты и сбои дисплея
Сценарии применения
- Автомобильные сборочные линии: Замените устаревшие терминалы PanelView Plus 6 на роботизированных сварочных ячейках без остановки производства — 2711P-RDT12C устанавливается в то же отверстие панели и подключается к существующим контроллерам Logix через EtherNet/IP.
- Водоснабжение и очистка сточных вод: Обновите SCADA-подключённые HMI-панели в насосных станциях, где устаревшие устройства PanelView 1000 больше не получают обновления прошивки, устраняя уязвимости в кибербезопасности.
- Упаковка пищевых продуктов и напитков: Замените монохромные терминалы PanelView 550 на линиях розлива на полноцветные сенсорные, улучшая время реакции оператора и скорость подтверждения тревог.
- Компрессорные станции нефтегазовой отрасли: Стандартизируйте HMI удалённых компрессорных модулей на нескольких объектах на единой платформе 2711P, сокращая сложность запасов запчастей до 60%.
- Фармацевтическая пакетная обработка: Мигрируйте HMI-приложения, соответствующие 21 CFR Part 11, с устаревших платформ на PanelView Plus 7 с сохранением непрерывности аудита через инструменты конвертации проектов FactoryTalk View ME.
Технические параметры и руководство по выбору
| Параметр | 2711P-RDT12C (данное устройство) | Устаревший 2711-K10G15 (старый) | Устаревший 2711P-T10C4D1 (PV+ 6) |
|---|---|---|---|
| Размер дисплея | 12,1-дюймовый SVGA | 10,4-дюймовый градации серого | 10,4-дюймовый цветной |
| Разрешение | 800 × 600 | 640 × 480 | 800 × 600 |
| Технология сенсорного экрана | Аналоговый резистивный | Только клавиатура | Аналоговый резистивный |
| Связь | EtherNet/IP, DH-485, DF1 | DH-485, DF1 | EtherNet/IP, DH-485 |
| Программная платформа | FactoryTalk View ME v6+ | PanelBuilder 1400e | FactoryTalk View ME v5+ |
| Рабочая температура | 0°C – 55°C | 0°C – 50°C | 0°C – 55°C |
| Гарантия | 12 месяцев | Снято с производства / Нет поддержки | Ограниченный |
| Вырез под панель | Стандартная рамка 2711P | Индивидуальная (требуется адаптер) | Стандартная рамка 2711P |
Совет по выбору: Если вырез под панель был изначально рассчитан на терминал серии 2711P, 2711P-RDT12C подходит механически напрямую. Для старых вырезов 2711 (PanelView Classic) требуется комплект адаптера рамки — свяжитесь с нашей технической командой для оценки на месте.
Бесшовные решения для обновления
При замене устаревшего HMI на 2711P-RDT12C полная миграция обычно включает обновление нескольких взаимосвязанных компонентов для обеспечения полной совместимости системы. Ниже перечислены компоненты, которые чаще всего заменяются или проверяются при модернизации PanelView Plus 7:
- 🔄 Карта памяти CF для переноса приложений: При миграции вашего проекта FactoryTalk View ME на 2711P-RDT12C обязательно используйте совместимую карту CompactFlash для резервного копирования и восстановления приложения. Внешняя CF-карта Allen-Bradley 2711P-RC3 — это рекомендованный производителем аксессуар для этого процесса — она сохраняет ваше HMI-приложение, историю тревог и журналы данных во время перехода.
- 🔄 Клавиатурный терминал PanelView Plus 6 (параллельный путь обновления): Для предприятий с разными поколениями HMI Allen-Bradley 2711P-K7C4D8 PanelView Plus 6 Keypad Terminal может служить временной заменой на вторичных операторских станциях, пока проводится обновление основного сенсорного экрана, обеспечивая непрерывность производства.
- 🔄 Цветной сенсорный терминал PanelView Plus 6 (сетевой узел): При стандартизации нескольких HMI-узлов в одной сети EtherNet/IP Allen-Bradley 2711P-T10C4D1 PanelView Plus 6 1000 предлагает экономичный сенсорный терминал для вторичных операторских станций, которым не требуется полный 12,1-дюймовый дисплей.
- 🔄 Устаревший монохромный терминал PanelView 1000 (заменяется): Если на вашем объекте выводятся из эксплуатации Allen-Bradley 2711-K10G15 PanelView 1000 Grayscale, рекомендуется обновление на 2711P-RDT12C — конвертация приложений с PanelBuilder 1400e в FactoryTalk View ME поддерживается с помощью набора инструментов миграции Rockwell.
- 🔄 Устаревшая цветная клавиатура PanelView 1000 (заменяется): Объекты, выводящие из эксплуатации Allen-Bradley 2711-K10G3 PanelView 1000, могут использовать тот же процесс конвертации FactoryTalk View ME, при этом 2711P-RDT12C обеспечивает прямое обновление по размеру.
- 🔄 Монохромный терминал PanelView 550 (заменяется): Для старых установок Allen-Bradley 2711-K5A2 PanelView 550 миграция на 2711P-RDT12C требует адаптера для выреза панели и полной переработки приложения в FactoryTalk View ME — наша инженерная команда может предоставить фиксированную цену на конвертацию.
- 🔄 Клавиатурный HMI PanelView 550 (заменяется): Клавиатура Allen-Bradley 2711-K5A2X PanelView 550 — распространённое устаревшее устройство на линиях упаковки и обработки материалов. Замена на 2711P-RDT12C устраняет ограничение только клавиатурного интерфейса и позволяет создавать полноценный графический интерфейс оператора.
- 🔄 Сетевая карта ControlNet (обновление инфраструктуры): Если ваша устаревшая система использует связь ControlNet, возможно, потребуется проверить или обновить дочернюю карту Allen-Bradley 1788-CNCR FlexLogix ControlNet, чтобы обеспечить совместимость с архитектурой PanelView Plus 7, основанной на EtherNet/IP.
Руководство по модернизации — часто задаваемые вопросы
- Вопрос 1: Подойдёт ли 2711P-RDT12C для существующего выреза в панели без доработок?
- Ответ: В большинстве случаев да — если ваш текущий терминал относится к серии 2711P (семейство PanelView Plus 6 или Plus 7). 2711P-RDT12C использует стандартные размеры лицевой панели 2711P. Если вы заменяете устаревший терминал 2711 (PanelView Classic), потребуется комплект адаптера лицевой панели. Отправьте нам модель вашего текущего терминала, и мы подтвердим совместимость перед заказом.
- Вопрос 2: Как перенести существующее приложение FactoryTalk View ME на новый терминал?
- Ответ: Используйте CF-карту памяти 2711P-RC3 для резервного копирования вашего приложения со старого терминала, затем восстановите его на 2711P-RDT12C через встроенный файловый менеджер терминала. Для приложений PanelBuilder 1400e (наследие PanelView Classic) требуется конвертация в формат FactoryTalk View ME с помощью Migration Toolkit от Rockwell — время конвертации оценивается в 4–16 часов в зависимости от сложности приложения.
- Вопрос 3: Какие изменения в проводке необходимы при замене терминала DH-485 на 2711P-RDT12C?
- Ответ: 2711P-RDT12C оснащён портом DH-485 для обратной совместимости. Если ваша существующая проводка использует стандартный 8-контактный мини-DIN разъём, её можно использовать напрямую. Для миграции на EtherNet/IP потребуется проложить кабель Cat5e или Cat6 к терминалу и настроить IP-адрес через стартовый экран терминала. Изменения в проводке на стороне контроллера для EtherNet/IP-совместимых контроллеров Logix не требуются.
- Вопрос 4: Может ли 2711P-RDT12C взаимодействовать со старыми контроллерами SLC 500 или MicroLogix?
- Ответ: Да. 2711P-RDT12C поддерживает протоколы DF1 Full-Duplex и DH-485, которые совместимы с контроллерами SLC 500, MicroLogix 1000/1100/1400 и PLC-5. Для связи по EtherNet/IP требуется контроллер с Ethernet-портом или шлюз Ethernet-to-DF1.
- Вопрос 5: Есть ли проблемы с физическим пространством при переходе с дисплея 10,4 дюйма на 12,1 дюйма?
- A: Для 2711P-RDT12C требуется большее вырезание панели, чем для терминалов 10,4 дюйма. Минимальные размеры выреза панели — 330 мм × 260 мм (Ш × В). Если на двери вашего корпуса недостаточно места, рекомендуем рассмотреть 2711P-T10C4D1 (10,4 дюйма) в качестве альтернативы с меньшим размером.
- Q6: Какая версия программного обеспечения требуется для 2711P-RDT12C?
- A: Требуется FactoryTalk View ME версии 6.0 или выше. Рекомендуется версия 8.0 и выше для доступа ко всем функциям PanelView Plus 7, включая расширенное управление тревогами и поддержку нескольких языков. Убедитесь, что версия Studio 5000 / RSLogix 5000 также актуальна, чтобы избежать конфликтов при импорте тегов во время миграции приложений.
Гарантийное обеспечение
Каждое устройство 2711P-RDT12C, поставляемое Industrial Control Hub, обеспечено комплексной 12-месячной гарантией замены с даты отгрузки. Эта гарантия покрывает:
- ✔ Производственные дефекты в панели дисплея, сенсоре касания и внутренней электронике
- ✔ Неисправность подсветки дисплея в гарантийный период
- ✔ Отказы коммуникационных портов при нормальных условиях эксплуатации
- ✔ Устройства DOA (неисправные при получении) — замена в течение 5 рабочих дней бесплатно
Исключения из гарантии: Механические повреждения, вызванные неправильной установкой, перенапряжением или воздействием окружающей среды за пределами заявленных характеристик. Для гарантийных претензий требуется краткое описание неисправности и фотодоказательства дефекта.
Процесс претензий: Отправьте письмо на [email protected] с номером заказа и описанием неисправности. Наша техническая команда ответит в течение 1 рабочего дня с номером RMA и инструкциями по возврату. Замена отправляется в течение 3–5 рабочих дней после получения дефектного устройства.
Доставка и техническая поддержка
- 📦 Срок поставки: Товары на складе отправляются в течение 2–3 рабочих дней; заказные позиции — 7–15 рабочих дней
- 🛡 Гарантия: 12 месяцев с даты отгрузки
- 📋 Документация: Технический паспорт, схема подключения и матрица совместимости FactoryTalk View ME предоставляются по запросу
- 🔧 Техническая поддержка: Предпродажная проверка совместимости и поддержка при вводе в эксплуатацию по электронной почте и телефону
- 🌍 Экспорт: Доставка по всему миру; доступна экспортная документация и таможенная поддержка для международных заказов
