Product Description
Visão geral do produto

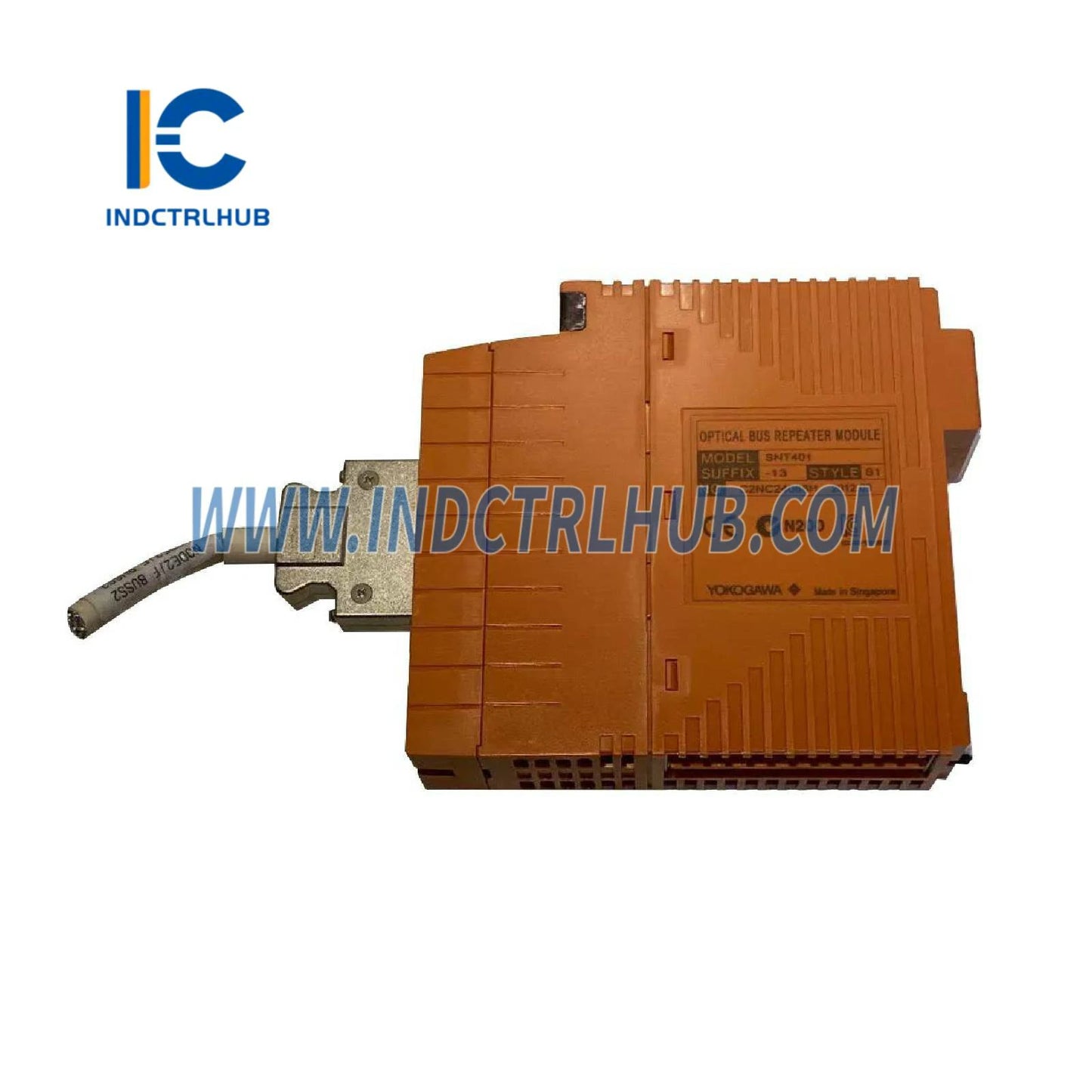

O Yokogawa SNT401 é um Módulo Mestre Repetidor Óptico ESB Bus projetado para converter o ESB Bus, que conecta unidades de controle de segurança, unidades de nó de segurança e nós N-IO, em um sinal óptico. Este módulo se conecta ao Módulo Acoplador ESB Bus (SEC401, SEC402) na unidade de controle de segurança ou ao Módulo Interface ESB Bus (SSB401) na unidade de nó de segurança (SNB10D) via cabo ESB Bus. Ele suporta duas variantes: com ou sem terminador, atendendo a diferentes configurações de sistema.
Informações Técnicas
| Item | Especificações |
|---|---|
| Função | Função de transporte óptico ESB Bus |
| Método de conexão | Conexão do tipo Star Conexão do tipo cadeia Disponível para conexão do tipo estrela e cadeia |
| Número de estágios de conexão | Máximo dois |
| Distância de transmissão | Máximo 5 km (total de duas etapas) No caso do sistema Vnet/IP com R1.03 ou posterior, máximo de 10 km (total de duas etapas) |
| Consumo atual | 0,5 A |
| Peso | Aprox. 0,3 kg |
Códigos de Modelo e Sufixo
- Módulo Mestre:
- Modelo: Módulo Mestre Repetidor de Barramento Óptico ESB SNT401
- Códigos de sufixo:
- -5: Sem proteção contra explosão
- -E: Com proteção contra explosão
- 3: ISA Standard G3 e temperatura (–20 a 70 °C) (apenas para fins de manutenção)
- F: ISA Standard G3 e temperatura (–20 a 70 °C) (para SNT501-F e S2EN501-1)
- Códigos de opção:
- /CU1N: Unidade de conector para ESB Bus [Número de peça: S9345FA]
- /CU1T: Unidade de conector com terminador para ESB Bus [Número de peça: S9346FA]
- Módulo Escravo:
- Modelo: Módulo Escravo Repetidor de Barramento ESB Óptico SNT501
- Códigos de sufixo:
- -5: Sem proteção contra explosão
- -E: Com proteção contra explosão
- 3: ISA Standard G3 e temperatura (–20 a 70 °C) (apenas para fins de manutenção)
- F: Padrão ISA G3 e temperatura (–20 a 70 °C) (para SNT401-F e S2EN501-1)
