Módulo de Entrada Analógica Yokogawa NFAI141-S01
Módulo de Entrada Analógica Yokogawa NFAI141-S01
Manufacturer: Yokogawa
Product No.: NFAI141-S01
Condition:1000 em estoque
Product Type: Módulo de entrada analógica
Product Origin: Japan
Payment: T/T, Western Union
Weight: 200g
Shipping port: Xiamen
Warranty: 12 months
- Suporte 24/7
- Devoluções em 30 dias
- Envio Rápido
__ Informações Gerais
|
Fabricante |
Yokogawa |
|---|---|
|
Modelo/Número da Peça |
NFAI141-S01 |
|
Descrição |
Módulo de Entrada Analógica, 4_20 mA, 16 canais, Não Isolado |
_
_
__ Descrição

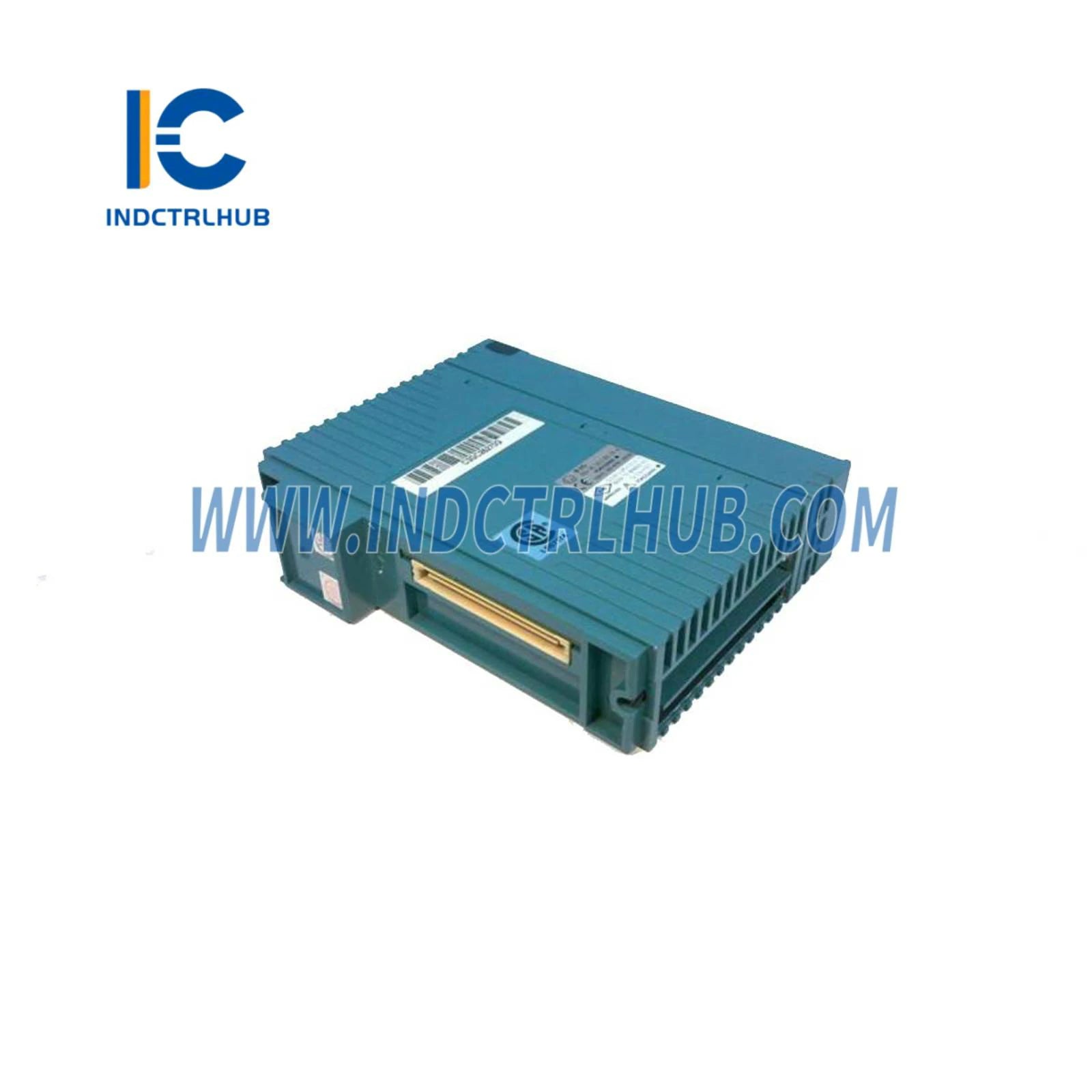

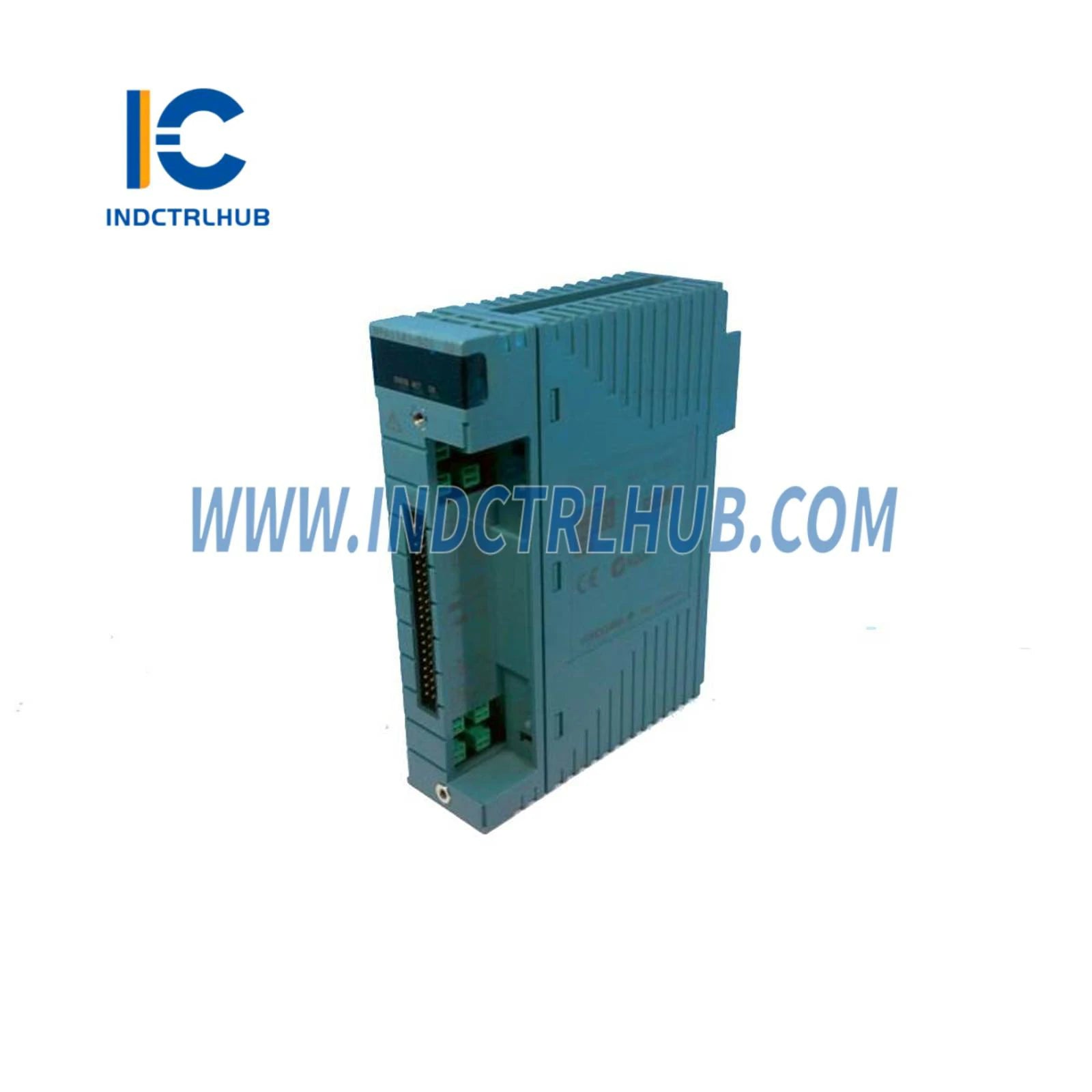

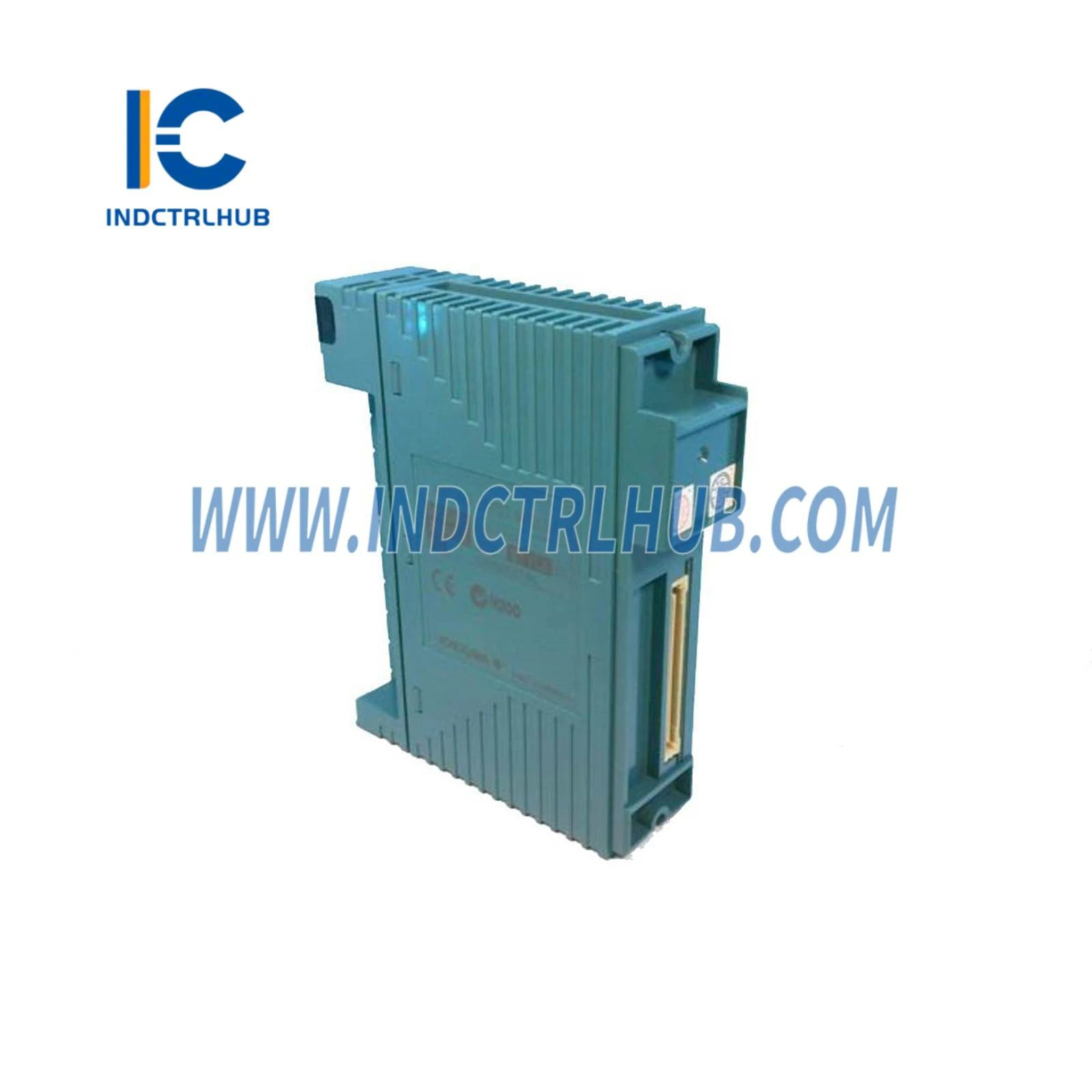

O_Yokogawa NFAI141-S01_é um módulo de entrada analógica_não isolado de 16 canais_projetado para receber_sinais de 4 a 20 mA CC_principalmente de transmissores de 2 ou 4 fios. Ele oferece aquisição de sinal compacta, resposta rápida e suporte opcional à_comunicação HART.
_
_
__ Especificações Técnicas
|
Item |
Especificação |
|---|---|
|
Modelo |
NFAI141 |
|
Tipo de Entrada |
Entrada de corrente (4 a 20 mA CC) |
|
Número de Canais |
16 (não isolados, por módulo) |
|
Resistência de Entrada (Ligado) |
250 Ω |
|
Resistência de Entrada (Desligado) |
500 kΩ |
|
Corrente de Entrada Permitida |
27 mA |
|
Proteção contra Sobrecorrente |
Fornecido |
|
Precisão |
±0,1% da escala completa |
|
Ciclo de Atualização de Dados |
10 ms |
|
Tempo de Resposta da Etapa de Entrada |
100 ms |
|
Fonte de Alimentação do Transmissor |
22,8 a 26,4 V (máx 27 mA/canal) |
|
Configuração 2-Fios/4-Fios |
Por canal via pino de configuração |
|
Deriva de Temperatura |
Máx. ±0,01%/°C |
|
Consumo Máximo de Corrente |
310 mA @ 5 V CC, 450 mA @ 24 V CC |
|
Peso |
Aprox. 0,2 kg |
|
Conexão Externa |
Terminal de pressão parafuso / cabo conector MIL |
|
Comunicação HART |
Disponível (via opção de sufixo_-H) |
_
_
__ Descrição do Modelo e Código de Sufixo
|
Modelo |
Descrição |
|---|---|
|
NFAI141 |
Módulo de Entrada Analógica (16 canais, 4_20 mA, Não isolado) |
|
Código Sufixo |
Significado |
|---|---|
|
-S |
Tipo padrão |
|
5 |
Sem proteção contra explosão |
|
0 |
Tipo básico |
|
1 |
Com proteção ambiental padrão ISA G3 |
__NFAI141-S01_=
_
-
Módulo padrão
-
Sem proteção contra explosão
-
Tipo básico
-
Proteção ambiental G3 ativada
_
_
__ Códigos de Opção Disponíveis
|
Código de Opção |
Descrição |
|---|---|
|
/A4S00 |
Com bloco terminal de pressão [Modelo: NFTA4S-00] |
|
/A4S10 |
Com bloco terminal de pressão (com supressor de surtos) [Modelo: NFTA4S-10] |
|
/CCC01 |
Com tampa de conector para cabo MIL [Modelo: NFCCC01] |
