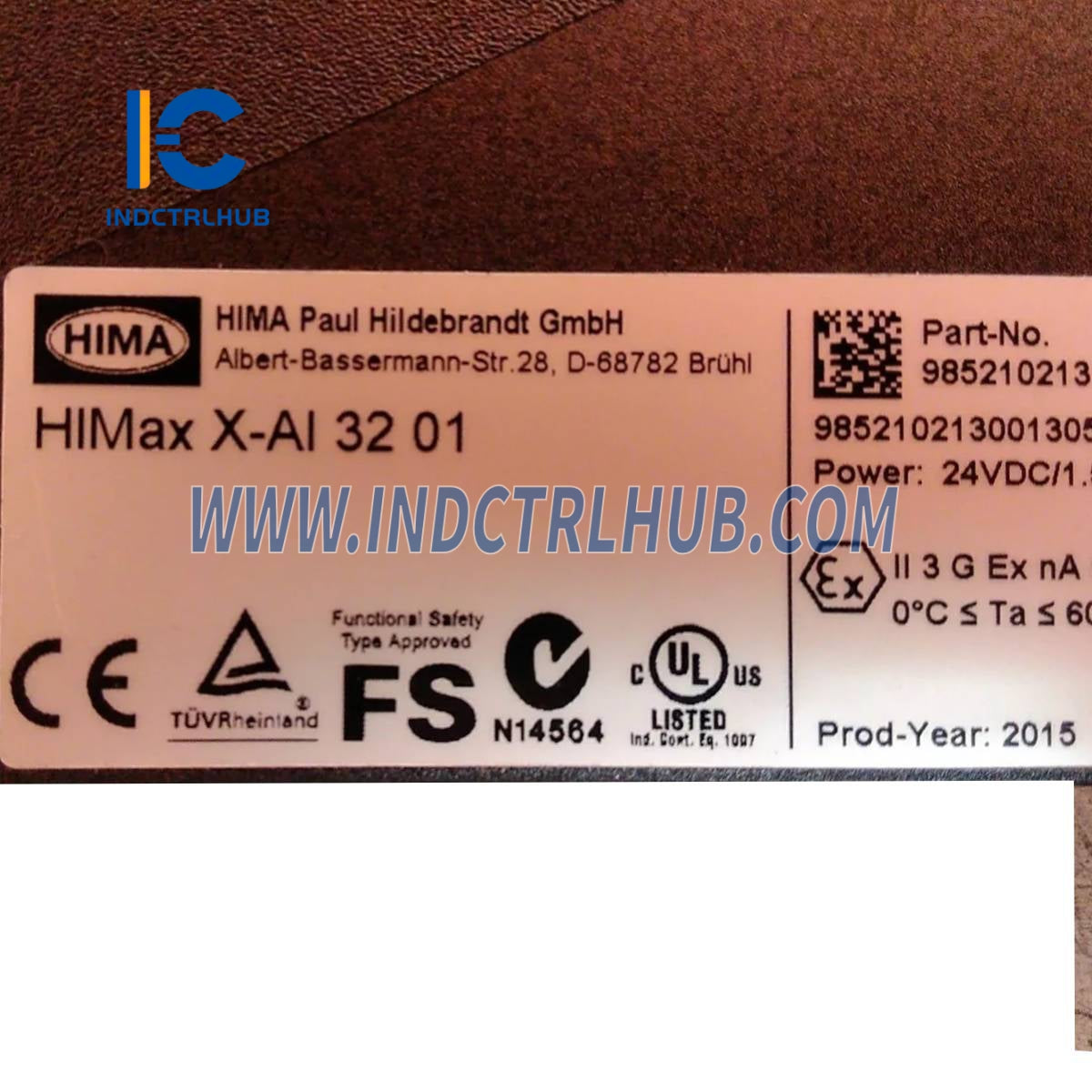

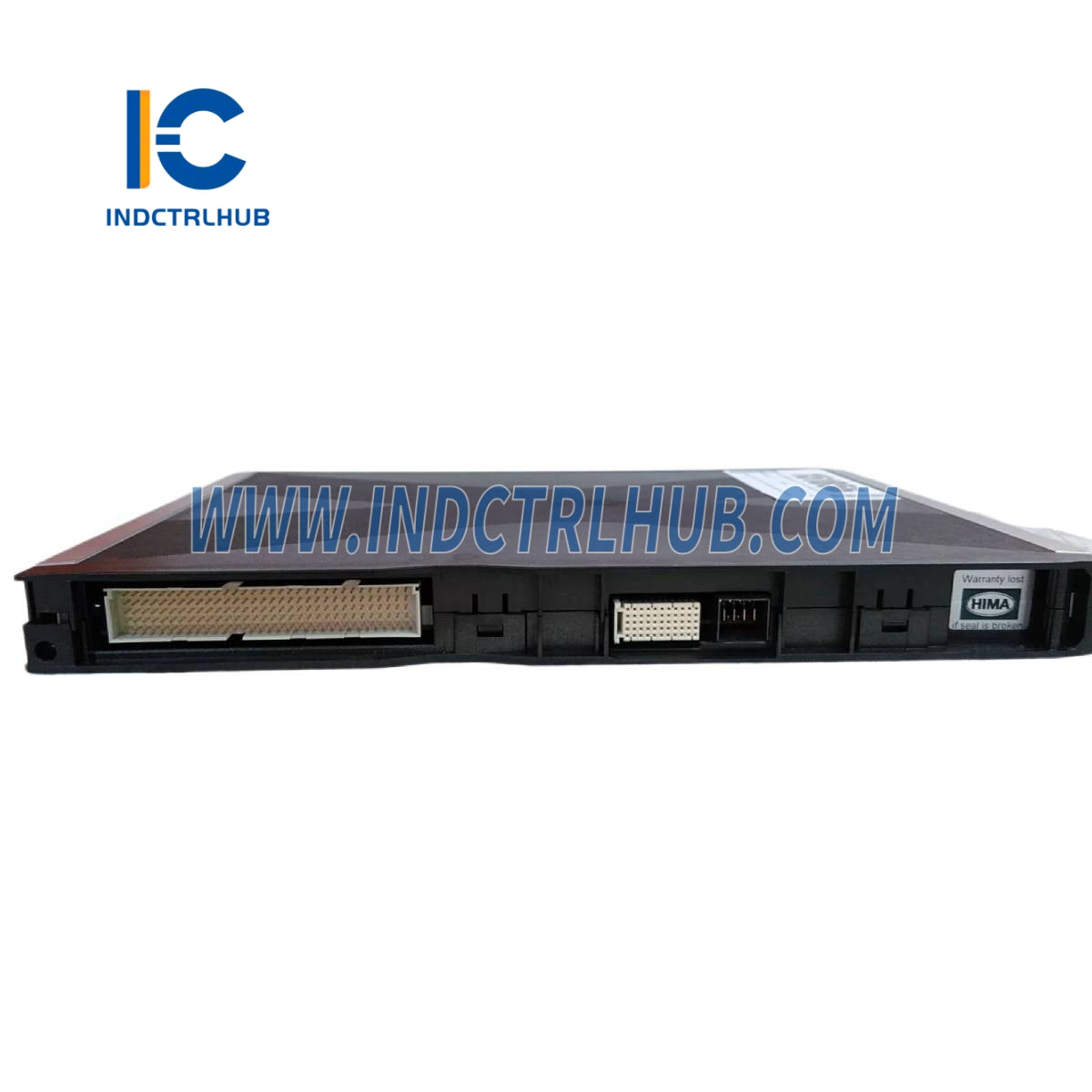

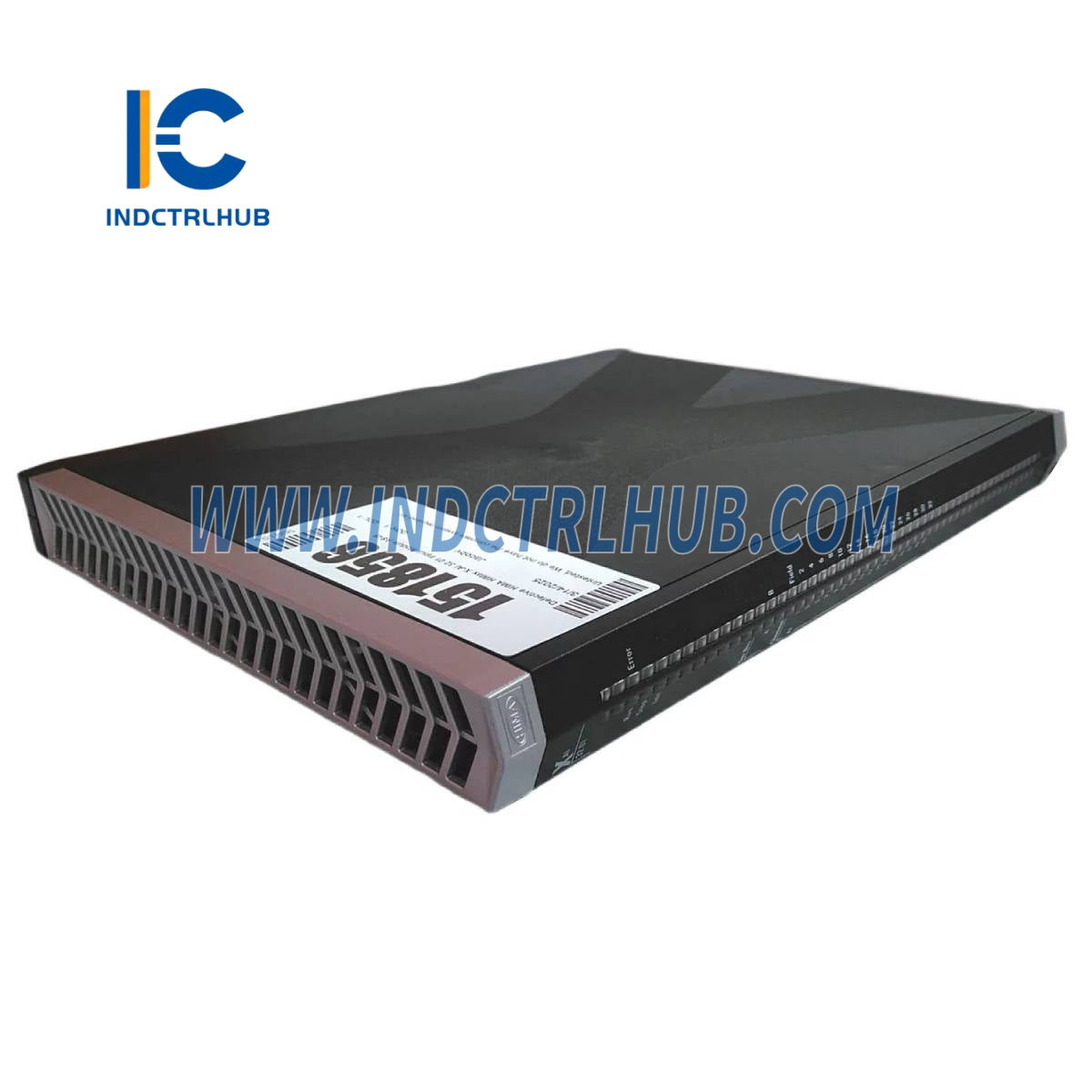

Módulo de entrada analógica HIMA X-AI 32 01

Número do modelo/peça

X-AI 32 01

Descrição

Módulo de entrada analógica

Tensão de alimentação

24 VDC (-15% a +20%), rP ≤ 5%, SELV, PELV

Entrada Atual (Ocioso)

Mín. 500 mA (sem canais/alimentações do transmissor)

Entrada Atual (Máx.)

Máx. 1,5 A (se as fontes do transmissor estiverem em curto-circuito)

Entrada Atual por Canal

Min. 0 mA (sem alimentação do transmissor) / Min. 30 mA (com alimentação do transmissor)

Temperatura de Operação

0 a +60 °C

Temperatura de armazenamento

-40 a +85 °C

Umidade

Umidade relativa máxima de 95%, sem condensação

Tipo de proteção

IP20

Dimensões (A x L x P)

310 x 29,2 x 230 mm

Peso

Aproximadamente 1,4 kg

Número de Entradas (Canais)

32 (Terra comum AI-, galvanicamente separado do barramento do sistema e da fonte de 24 VDC)

Faixa nominal

0/4…20 mA

Faixa de operação

0…22,5 mA

Resolução Digital

12 bits

Derivação para Medição de Corrente

200 Ω

Corrente Máxima Permitida via Shunt

50 mA

Tensão de Resistência da Entrada

≤ 10 VCC

Supressão de Tensão de Interferência

> 60 dB (Modo Comum 50/60 Hz)

Renovação do Valor Medido (Programa do Usuário)

Tempo de ciclo do programa do usuário

Tempo de amostragem

2 ms

Precisão Metrológica

± 0,15% do valor final em toda a faixa de temperatura (-10 °C a 70 °C)

Tempo de Estabilização para 99% do Valor do Processo (Mudança no Sinal de Entrada)

15 ms

Número de Fontes do Transmissor

32

Tensão de Saída para Alimentação do Transmissor

26,5 VCC (+0/-15%)

Corrente de Saída da Fonte do Transmissor

Máx. 30 mA

Monitoramento da Fonte do Transmissor

Subtensão: 22,5 VCC, Sobretensão: 30 VCC

Máx. Fornecimentos Simultâneos de Transmissores em Curto-Circuito

12

Proteção contra sobrecarga

Se mais de 12 fontes estiverem em curto por mais de 3 segundos, toda a alimentação do transmissor será desligada. Se a sobrecarga desaparecer dentro de 30 segundos, a alimentação será reativada.

Carga Máxima Conectável (Transmissor + Linha)

≤ 750 Ω e 22,5 mA
