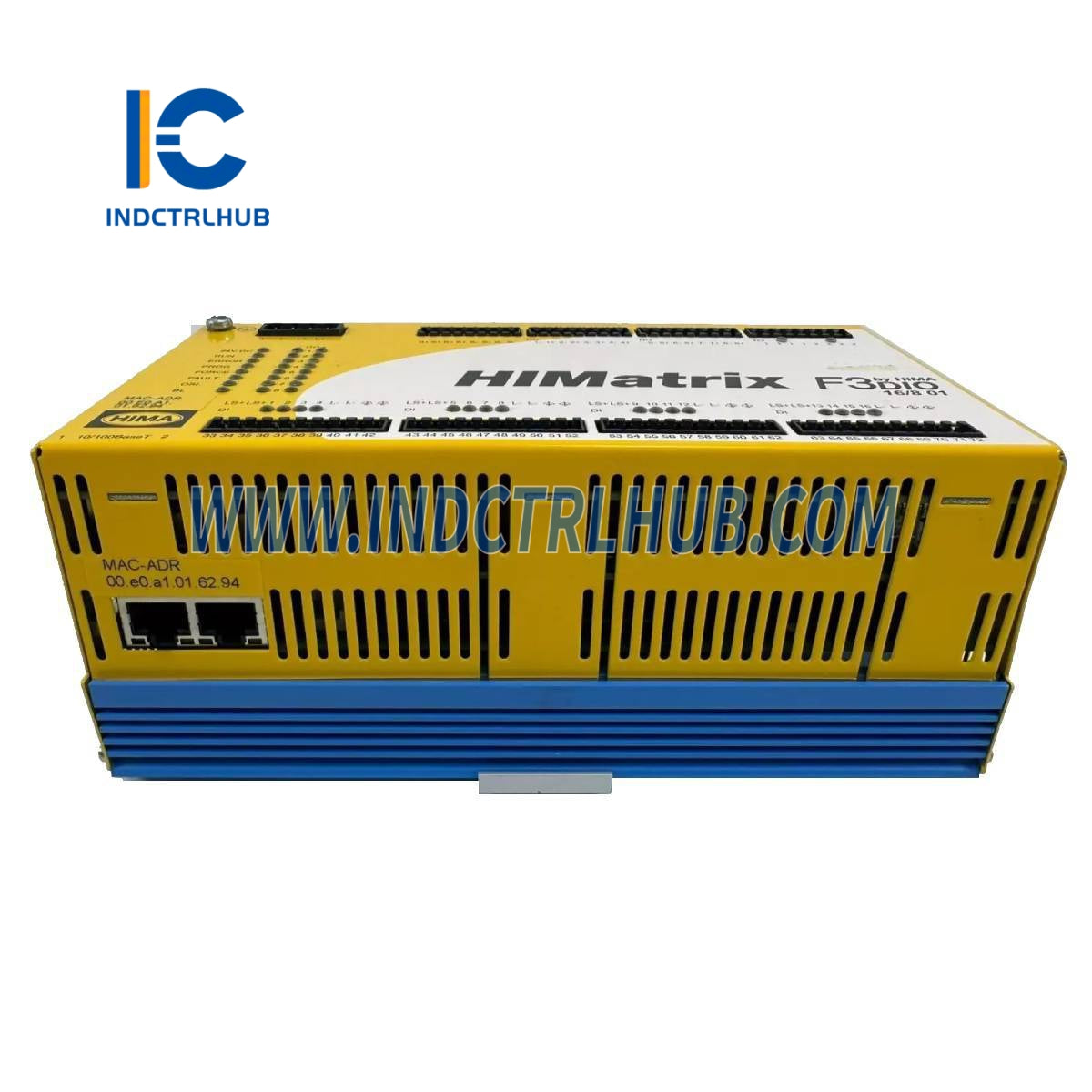

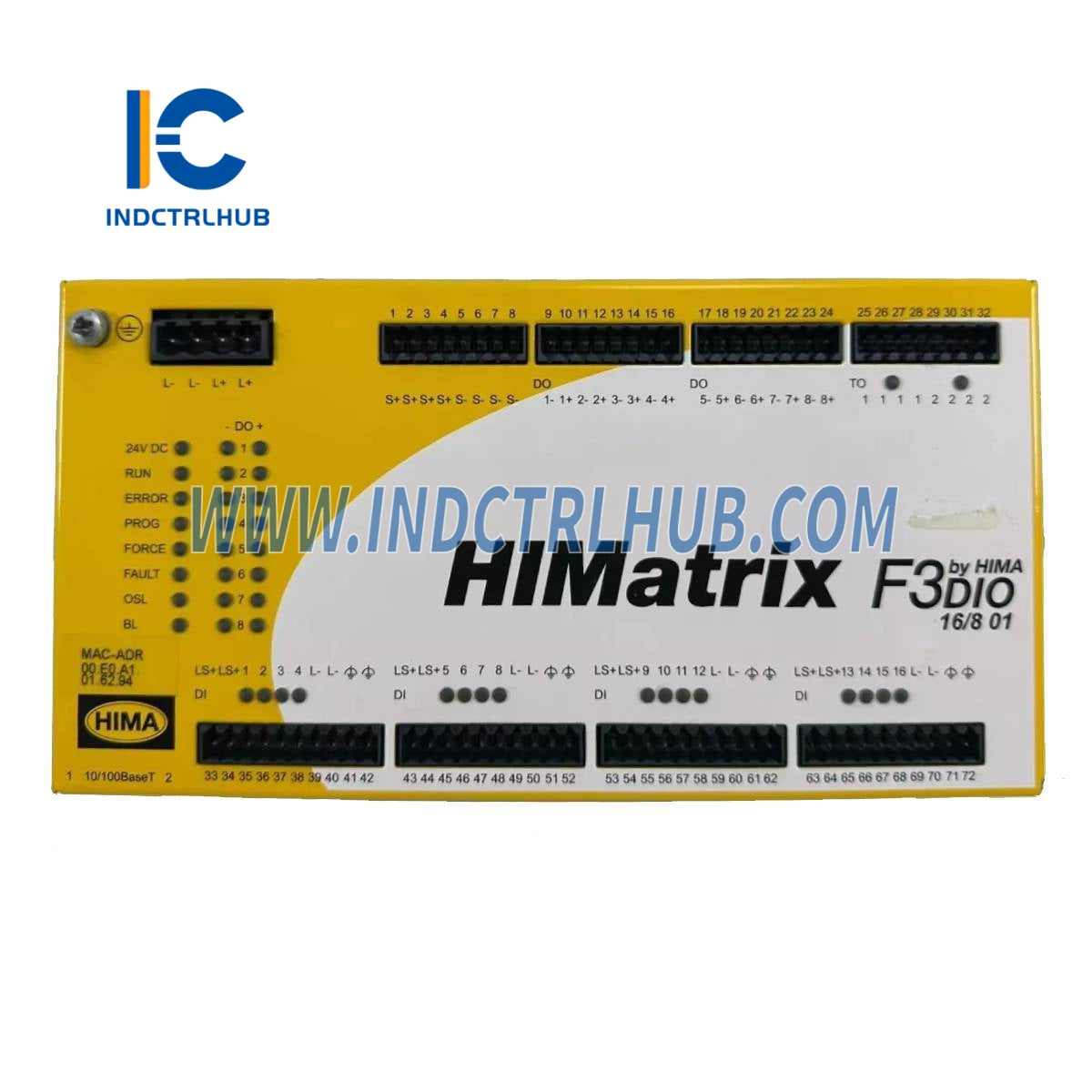

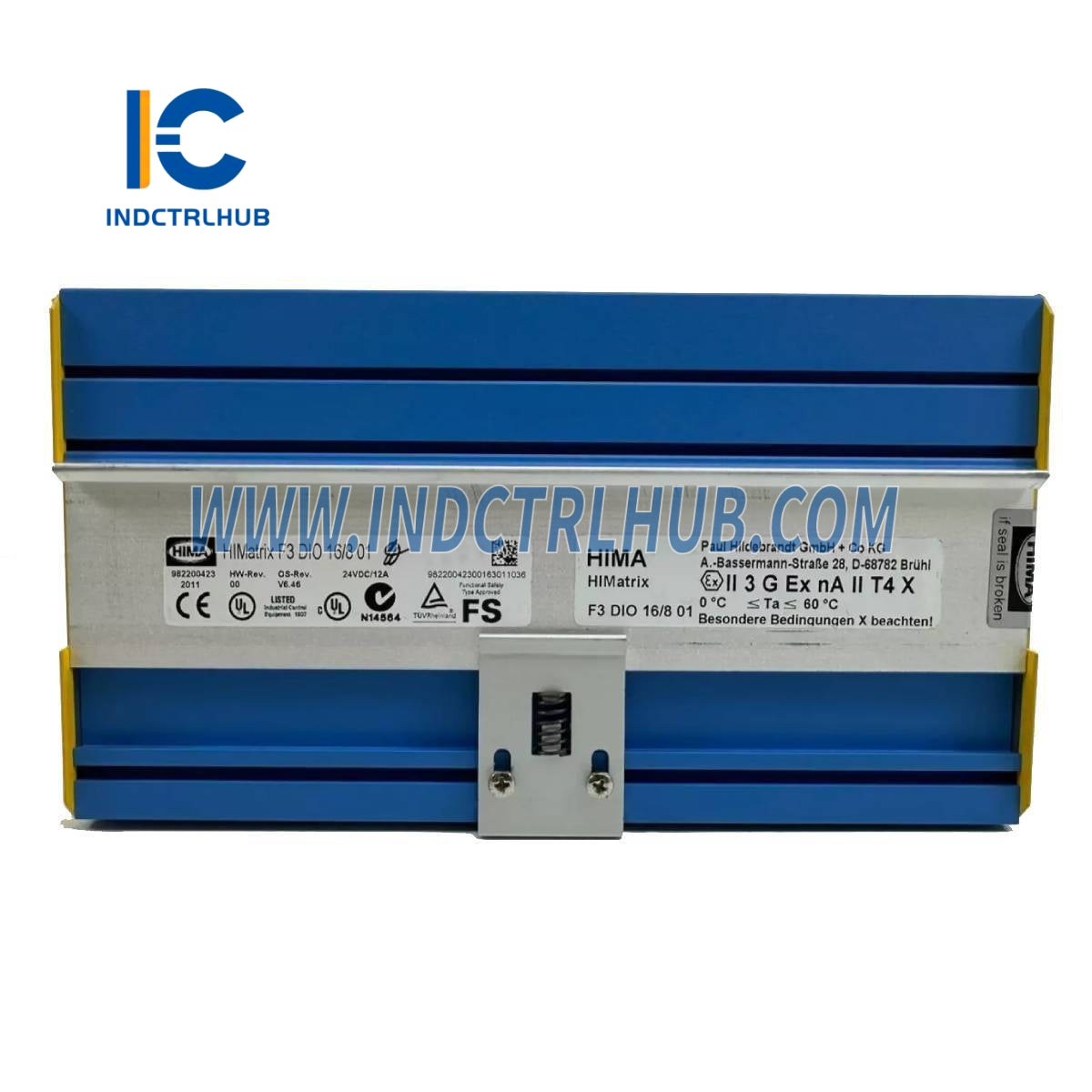

Controlador Relacionado à Segurança HIMA F3DIO16/8 01

Número do modelo/peça

F3DIO16/8 01

Descrição

Controlador Relacionado à Segurança

Tempo de resposta

≥ 10 ms

Interfaces Ethernet

2 x RJ-45, 10BASE-T/100BASE-Tx com switch integrado

Tensão de operação

24 VDC (-15% a +20%), rPP ≤ 15%, de uma unidade de alimentação com isolamento seguro (IEC 61131-2)

Entrada de corrente

Máx. 11 A (com carga máxima) (UL: máx. 10 A), Ocioso: 0,45 A

Fusível (externo)

12 Um atraso de tempo (T)

Temperatura de Operação

0°C a +60°C

Temperatura de armazenamento

-40°C a +85°C

Tipo de proteção

IP20

Dimensões (L x A x P)

205 mm x 114 mm x 88 mm (sem plugue)

Peso

Aproximadamente 1,3 kg

Número de entradas

16 (não galvanicamente isolado)

Tensão de alto nível

15…30 VCC

Entrada de Corrente de Alto Nível

≥ 2 mA e 15 V

Tensão de baixo nível

Máx. 5 VCC

Entrada de Corrente de Baixo Nível

Máx. 1,5 mA (1 mA a 5 V)

Ponto de comutação

Tipo. 7,5 V

Tempo de comutação

250 µs

Fornecer

- 4 x LS+ menos 4 V / 40 mA, à prova de curto-circuito, com buffer por 20 ms   - 2 x LS+ menos 2 V / 1 A total, à prova de curto-circuito, não tamponado

Entrada de corrente

Máx. 1 A a 60°C

Número de saídas

8 (não galvanicamente isolado)

Tipo de comutação

comutação de 2 polos

Tensão de saída

≥ Queda de tensão L+ menos (perna L+ e L-)

Queda de Tensão (Saídas de 2 polos)

Máx. 3 V a 2 A

Queda de Tensão (Saídas DO+)

Máx. 1,5 V a 2 A

Queda de Tensão (Saídas DO-)

Máx. 1,5 V a 2 A

Corrente de saída

Máx. 2 A a < 40°C  Máx. 1 A a 40…60°C  Meu. 10mA

Corrente Total Permitida

Máx. 8 A

Corrente de Fuga (Nível Baixo)

Máx. 1 mA e 2 V

Carga da lâmpada

Máx. 25 W

Carga indutiva

Máx. 500 mH

Diagnóstico de Linha

Circuito aberto > 4 kΩ  Curto-circuito < 10 Ω

Comportamento de sobrecarga

A saída afetada é desligada e ligada novamente ciclicamente

Número de saídas

2 (não galvanicamente isolados)

Tensão de saída

≥ L+ menos 4 V

Corrente de saída

Aprox. 60 mA

Carga mínima

Nenhum

Tempo de comutação

≤ 100 µs

Comportamento de sobrecarga

2 x ≥ 19,2 V, corrente de curto-circuito 60 mA a 24 V
