Product Description
🔹 Informações Gerais
|
Fabricante |
Bently Nevada |
|---|---|
|
Série |
Não especificado |
|
Número do modelo/peça |
990-05-50-01-01 |
|
Descrição |

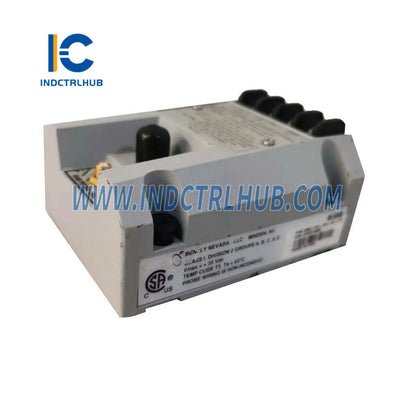

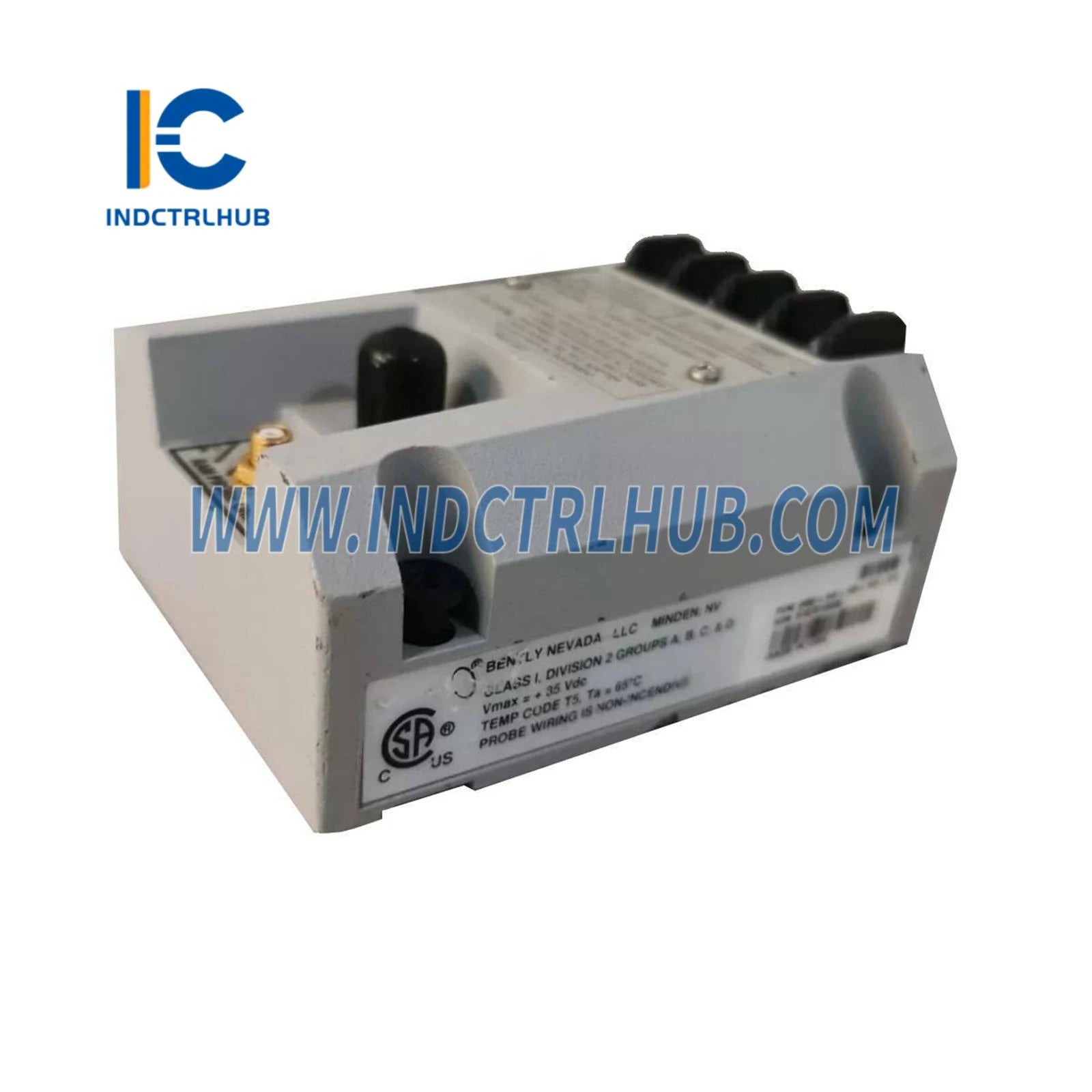

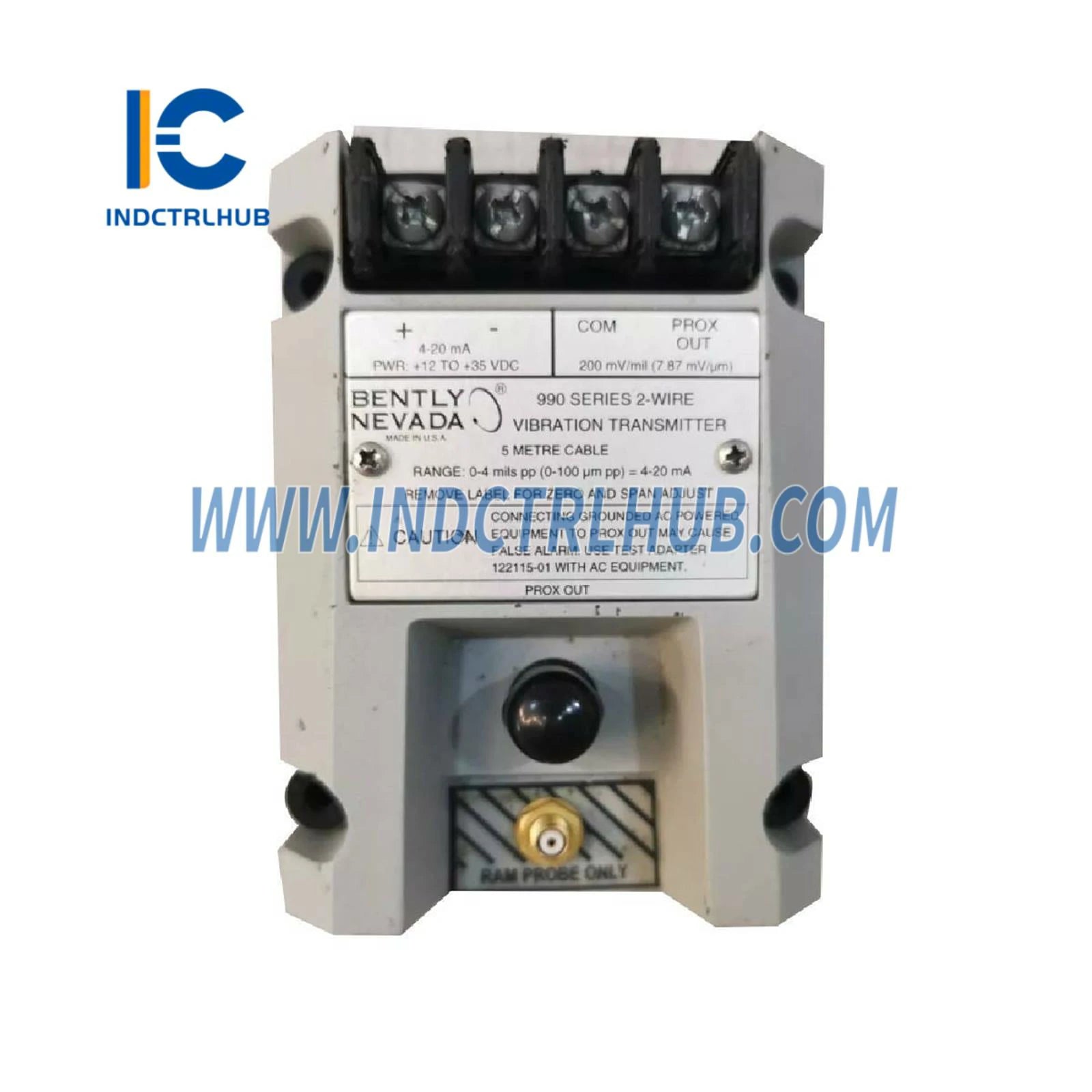

990 Transmissor de Vibração |
🔹 Descrição
O 990 Transmissor de Vibração é destinado a OEMs (Original Equipment Manufacturers) de compressores de ar centrífugos, pequenas bombas, motores, ou fãs. Ele fornece um simples sinal de vibração proporcional 4-20 mA como entrada para sistemas de controle de máquinas.
🔹 Limites Ambientais
|
Propriedade |
Valor |
|---|---|
|
Temperatura de Operação do Transmissor |
-35°C a +85°C (-31°F a +185°F) |
|
Temperatura de armazenamento |
-52°C a +100°C (-62°F a +212°F) |
|
Temperatura de Operação da Sonda |
-52°C a +177°C (-62°F a +351°F) |
|
Temperatura de armazenamento |
-52°C a +177°C (-62°F a +351°F) |
|
Umidade relativa |
100% condensação, não submerso (com proteção dos conectores coaxiais) |
🔹 Especificações Mecânicas
|
Propriedade |
Valor |
|---|---|
|
Material da Ponta do Transdutor |
Polifenileno sulfeto (PPS) |
|
Material da Caixa do Transdutor |
AISI 303 ou 304 Aço Inoxidável (SST) |
|
Cabo de sonda |
75Ω coaxial, isolado com fluoretileno propileno (FEP) |
|
Blindagem de Cabo |
AISI 302 SST flexível opcional com jaqueta externa FEP opcional |
|
Resistência à tracção |
222 N (50 lbf) estojo da sonda para o cabo da sonda, máximo |
|
Peso do transmissor |
0,43 kg (0,9 lbm) |
|
Peso total do sistema |
0,82 kg (1,8 lbm) típico |
🔹 Detalhamento das Informações de Pedido – 990-05-50-01-01
|
Campo |
Código |
Descrição |
|---|---|---|
|
UM |
04 |
Opção de escala completa: 0-4 mils pp (0-100 μm pp) |
|
B |
50 |
Opção de Comprimento do Sistema: 5,0 metros (16,4 pés) |
|
C |
01 |
Opção de Montagem: clipes para trilho DIN de 35 mm |
|
D |
00 |
Opção de Aprovação da Agência: Não requerida |
🔹 Opções de Cabo de Sonda e Montagem
|
Opção |
Descrição |
|---|---|
|
A Opção em escala completa |
04: 0-4 mils pp (0-100 μm pp), 05: 0-5 mils pp (0-125 μm pp), 08: 0-8 mils pp (0-200 μm pp), 10: 0-10 mils pp (0-250 μm pp) |
|
B Opção de Comprimento do Sistema |
50: 5,0 metros (16,4 pés), 70: 7,0 metros (23,0 pés) |
|
C Opção de Montagem |
01: clipes de trilho DIN de 35 mm, 02: parafusos de anteparo, 03: clipes e parafusos DIN |
|
D Opção de Aprovação da Agência |
00: Não requerido, 01: Divisão 2 CSA, 05: Divisão 2 CSA, Zona 0 ATEX, Zona 2 ATEX e aprovação marítima ABS |
