Product Description
Detalhes do produto

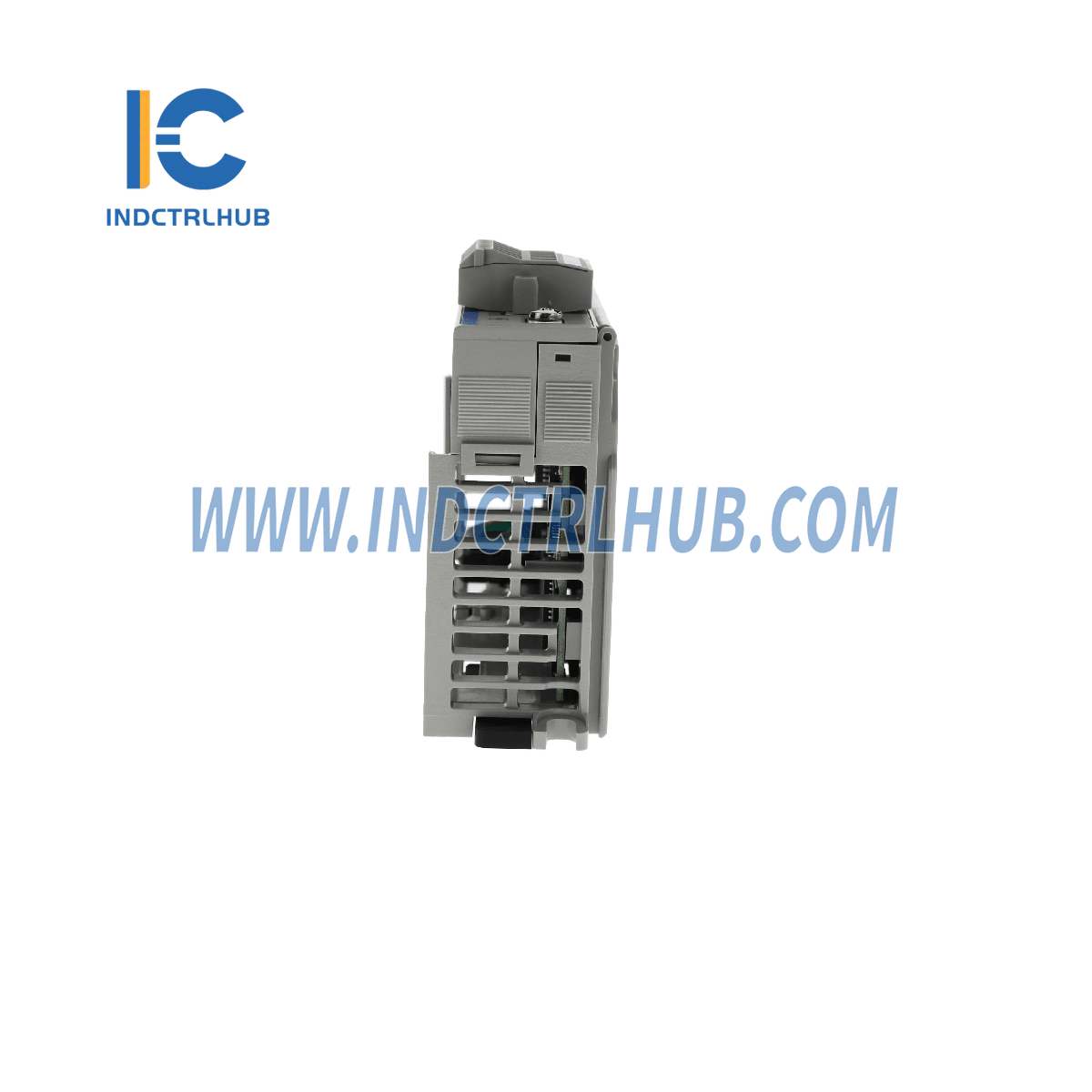

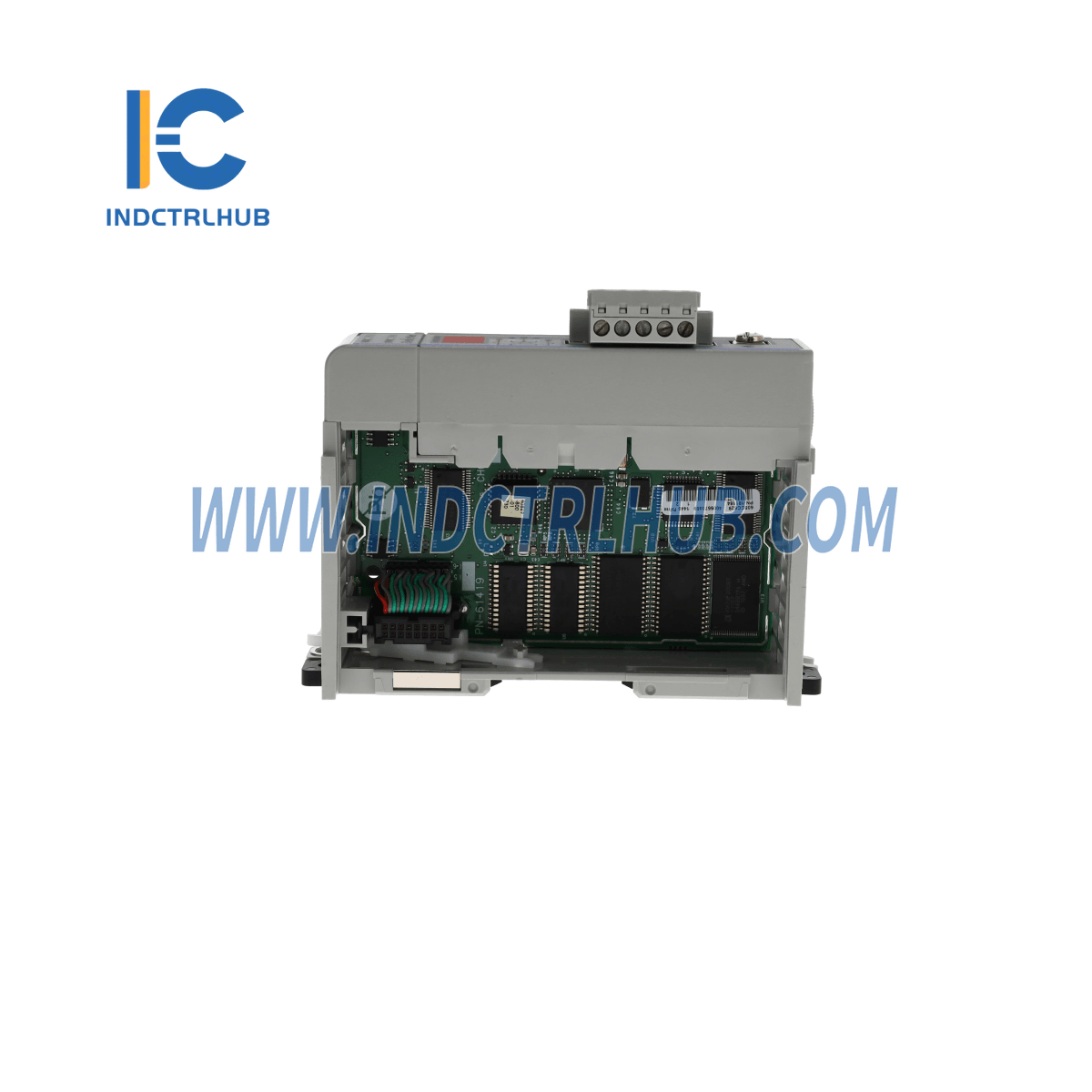

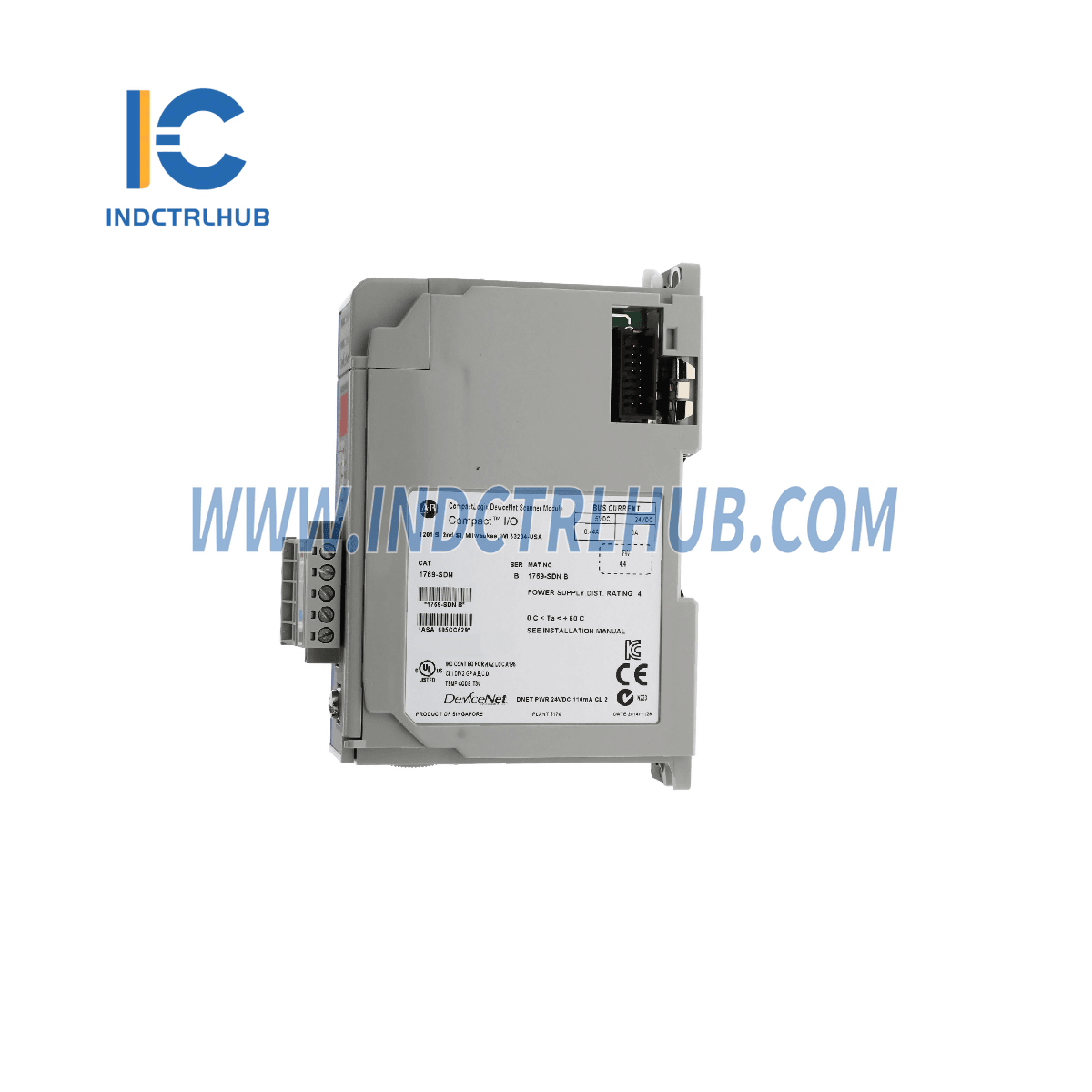

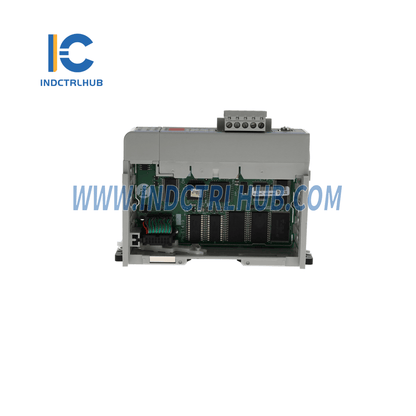

- Fabricante: Allen-Bradley
- Modelo/Número da Peça: 1769-SDN
- Tipo de Modelo: Módulo Scanner Compacto I/O DeviceNet
Especificações Gerais
| Atributo | Especificação |
|---|---|
| Dimensões do módulo | 118 mm (altura) x 87 mm (profundidade) x 35 mm (largura) |
| Altura incluindo abas de montagem: 138 mm | |
| 4,65 pol. (altura) x 3,43 pol (profundidade) x 1,38 pol (largura) | |
| Altura incluindo abas de montagem: 5,43 pol. | |
| Peso Aproximado para Envio | 280g (0,61 lbs.) |
| Temperatura de armazenamento | -40°C a +85°C (-40°F a +185°F) |
| Temperatura de Operação | 0°C a +60°C (32°F a +140°F) |
| Umidade operacional | 5% a 95% sem condensação |
| Altitude operacional | 2000 metros (6561 pés) (consulte a fábrica acima de 2000m) |
| Vibração | Operando: 10 a 500 Hz, 5G, 0,030 polegadas pico a pico máximo |
| Choque | Operando: 30G (montado no painel), 20G (montado em trilho DIN) |
| Não Operacional: 40G (montado em painel), 30G (montado em trilho DIN) | |
| Certificações da Agência | • Certificado C-UL (de acordo com CSA C22.2 No. 142) |
| • UL 508 listado | |
| • Conforme CE e C-Tick para as diretrizes aplicáveis | |
| • Testado para conformidade com ODVA DeviceNet | |
| Classe de Ambiente Perigoso | Classe I, Divisão 2, Local Perigoso, Grupos A, B, C, D (UL 1604, C-UL sob CSA C22.2 No. 213) |
| Emissões Radiadas e Conduzidas | EN50081-2 Classe A |
Testes Elétricos / EMC
| Tipo de teste | Especificação |
|---|---|
| Imunidade a ESD (IEC61000-4-2) | Contato de 4kV, ar de 8kV, indireto de 4kV |
| Imunidade Radiada (IEC61000-4-3) | 10 V/m, 80 a 1000 MHz, modulação de amplitude de 80%, portadora chaveada de +900 MHz |
| Rajada Transitória Rápida (IEC61000-4-4) | 2 kV, 5 kHz |
| Imunidade a Surto (IEC61000-4-5) | Pistola galvânica de 2 kV |
| Imunidade Conduzida (IEC61000-4-6) | 10 V, 0,15 a 80 MHz |
