Product Description
Visão geral do produto

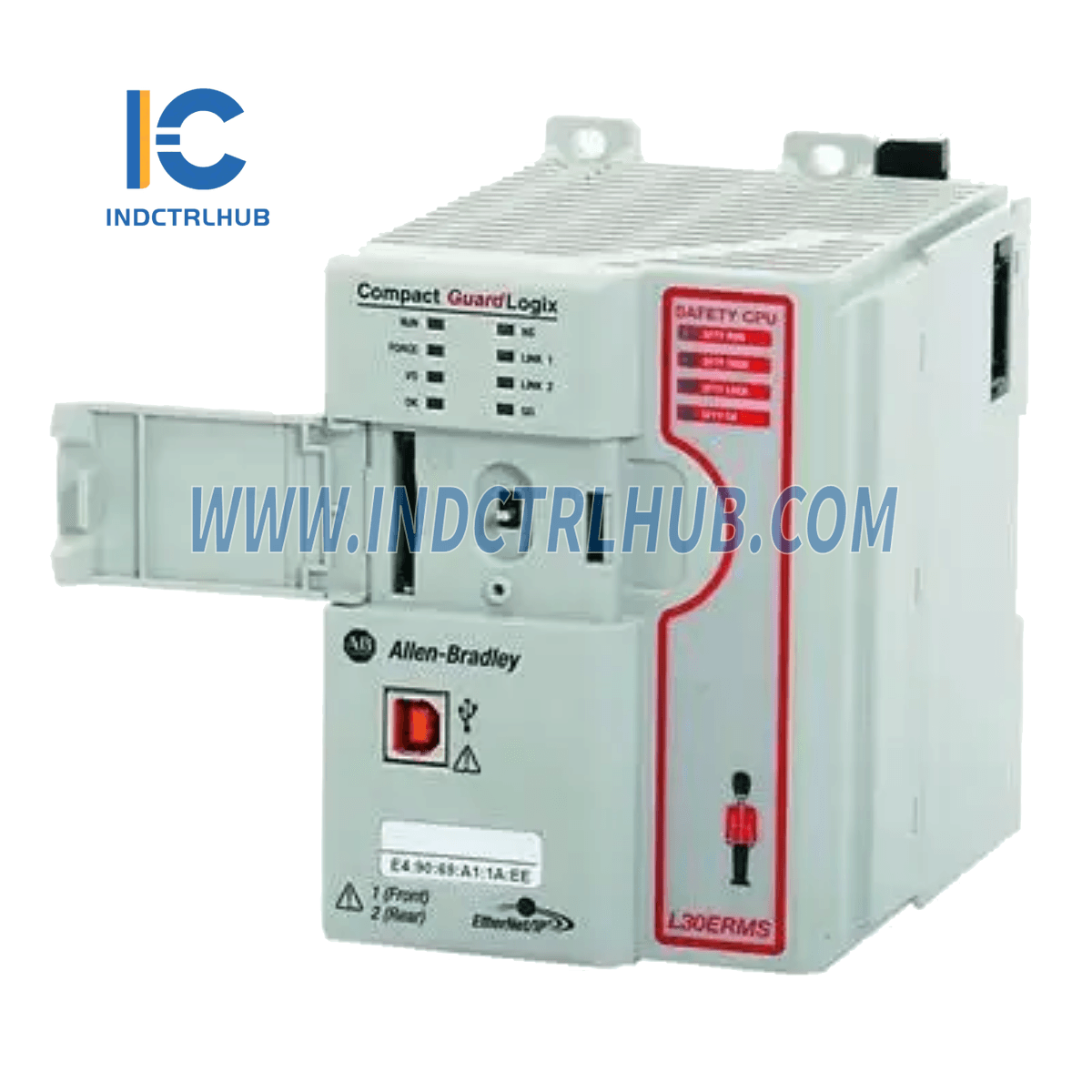

- Fabricante: Allen-Bradley
- Model/Part Number: 1769-L37ERMS
- Série: Compact GuardLogix™
- Tipo: CPU Compact GuardLogix com 4MB padrão + 1,5MB de memória de segurança
-
Descrição:
- Funcionalidade Integrada de Segurança
- Ethernet Dupla com capacidade Device Level Ring (DLR)
- Suporta até 30 módulos de expansão de E/S locais
- 64 Nós Ethernet/IP
- Movimento CIP de 16 eixos com função de Cinemática
- Enviado com cartão SD de 1GB (suporta cartão SD de até 2GB)
Principais características
-
Memória Padrão e de Segurança Integrada:
- Memória padrão de 4 MB
- Memória de segurança de 1,5 MB
- Suporta Segurança Integrada para Aplicações de Segurança Funcional
- Portas Ethernet/IP duplas com DLR para redundância de rede
- Suporta até 16 eixos de movimento CIP com cinemática
- Suporta até 64 nós Ethernet/IP para controle distribuído
- Design compacto e modular com capacidade de expansão de 30 I/O
Especificações Técnicas
Memória e E/S
- Memória Padrão: 4MB
- Memória de Segurança: 1.5MB
- Bancos Máximos de Módulos de E/S: 3
- Expansão Máxima Local de E/S: 30 módulos
Comunicação e Conectividade
-
Portas de Comunicação:
- Ethernet/IP Duplo com DLR
- USB para programação e atualizações de firmware
- Nós EtherNet/IP Suportados: 64
- Recursos de Segurança Incorporados: Suporta funções de segurança GuardLogix
Potência e Classificações Elétricas
-
Consumo de Corrente do Backplane:
- 850 mA a 5 V CC
- 700 mA a 24 V CC
- Dispersão de Potência (Máx): 6.5W
Classificações Ambientais
-
Tensão de Isolamento: 50V Tipo de Isolamento Básico
- Testado a 500V CA por 60s (Sistema para Portas de Comunicação)
- Temperatura de Operação: 0°C a +60°C (32°F a 140°F)
- Temperatura de Armazenamento: -40°C a +85°C (-40°F a 185°F)
- Umidade Relativa: 5% a 95% (sem condensação)
Especificações Físicas e de Montagem
- Peso: 0,54 kg (1,18 lb)
- Largura do Módulo: 89,00 mm (3,50 pol.)
-
Opções de Montagem:
- Trilho DIN
- Montagem em painel
- Torque do Parafuso de Montagem no Painel: 1,1 – 1,8 N•m (10 – 16 lb•in) usando parafusos M4 ou #8
Compatibilidade da Fonte de Alimentação
-
Fontes de Alimentação Compatíveis:
- 1769-PA2
- 1769-PB2
- 1769-PA4
- 1769-PB4
Aplicações
- Sistemas de Automação Industrial Críticos para a Segurança
- Controle de Máquina com Funções de Segurança Integradas
- Ambientes de Controle em Rede e Distribuídos
- Controle de Movimento com Cinemática Integrada para Robótica e CNC
- Fabricação, Embalagem e Automação de Processos
