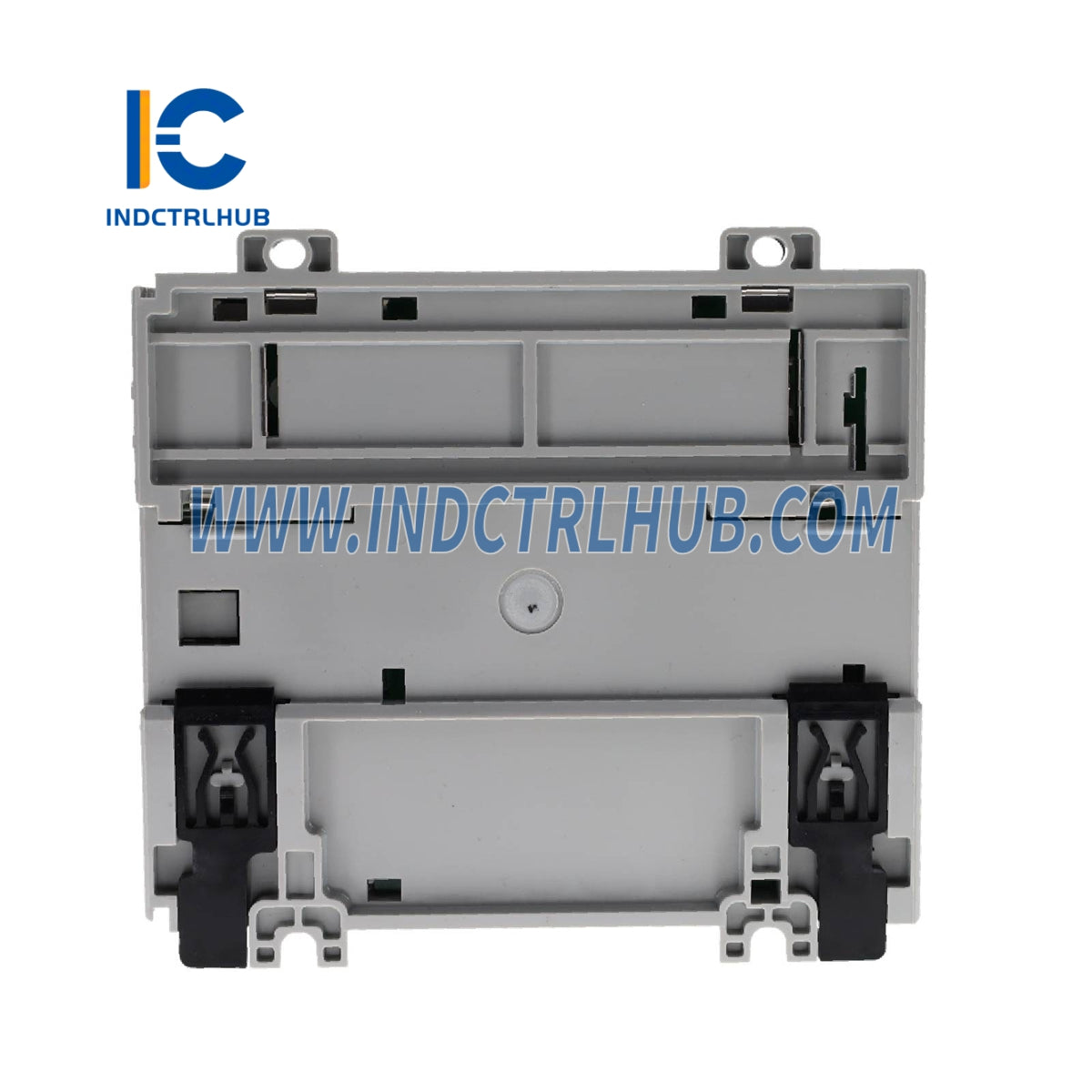

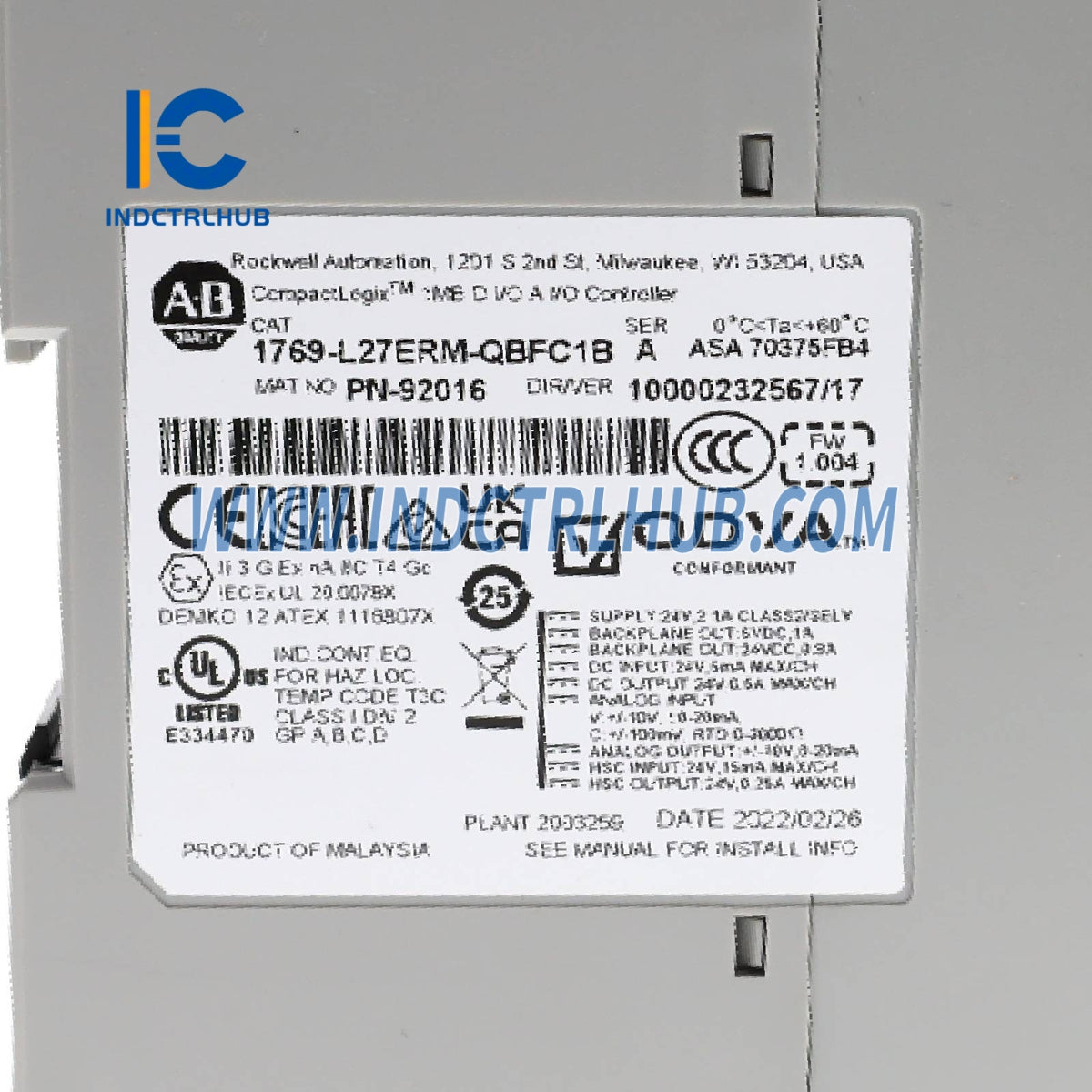

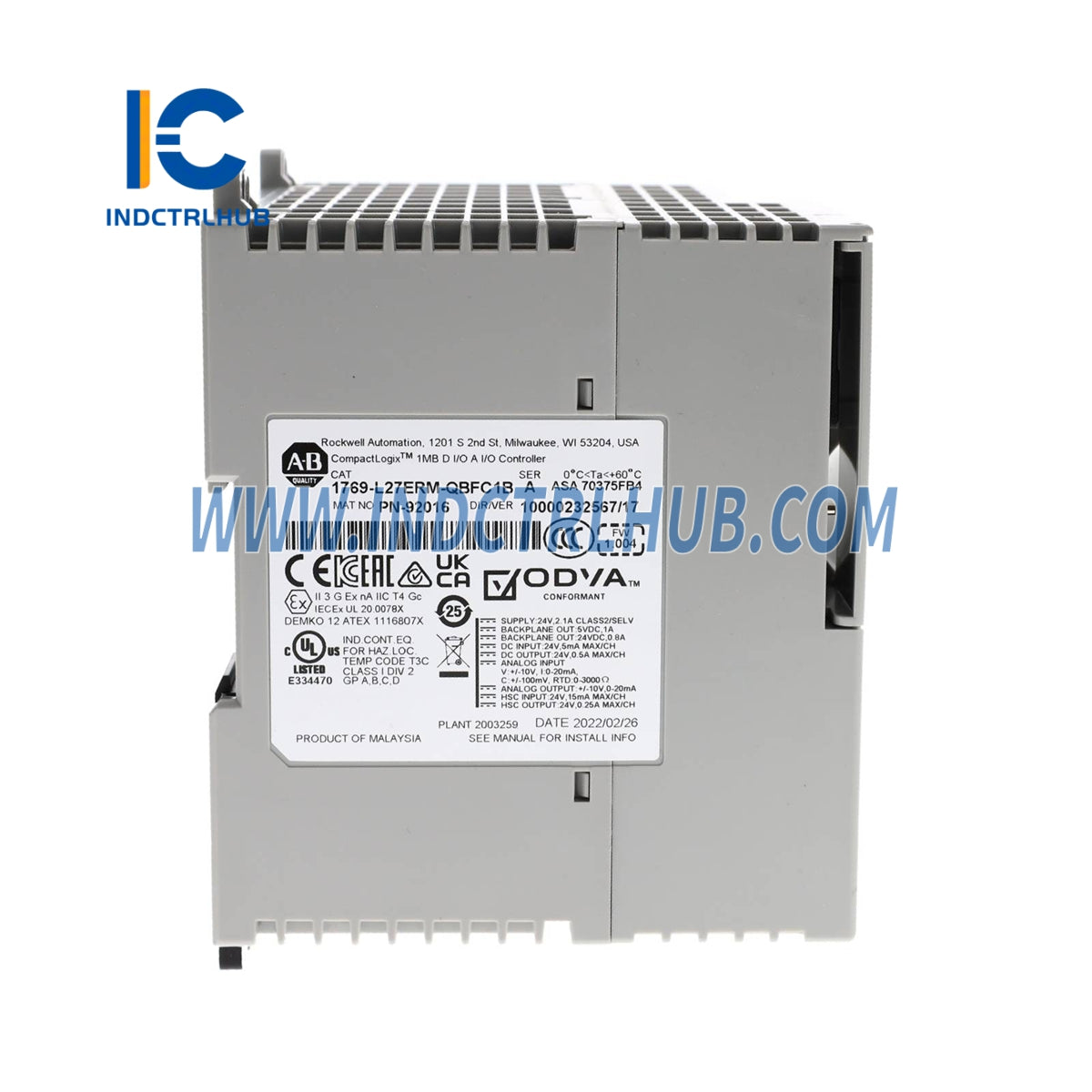

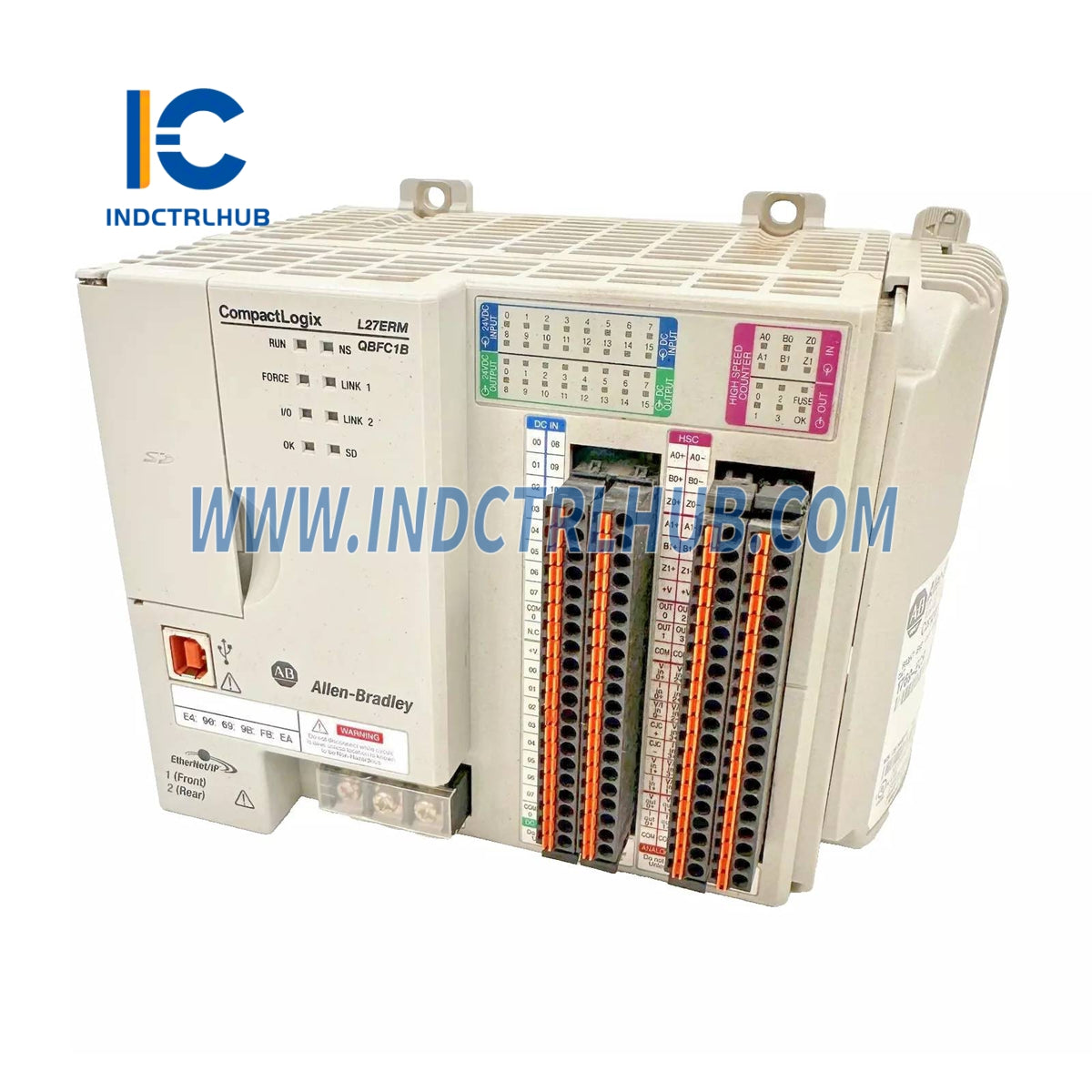

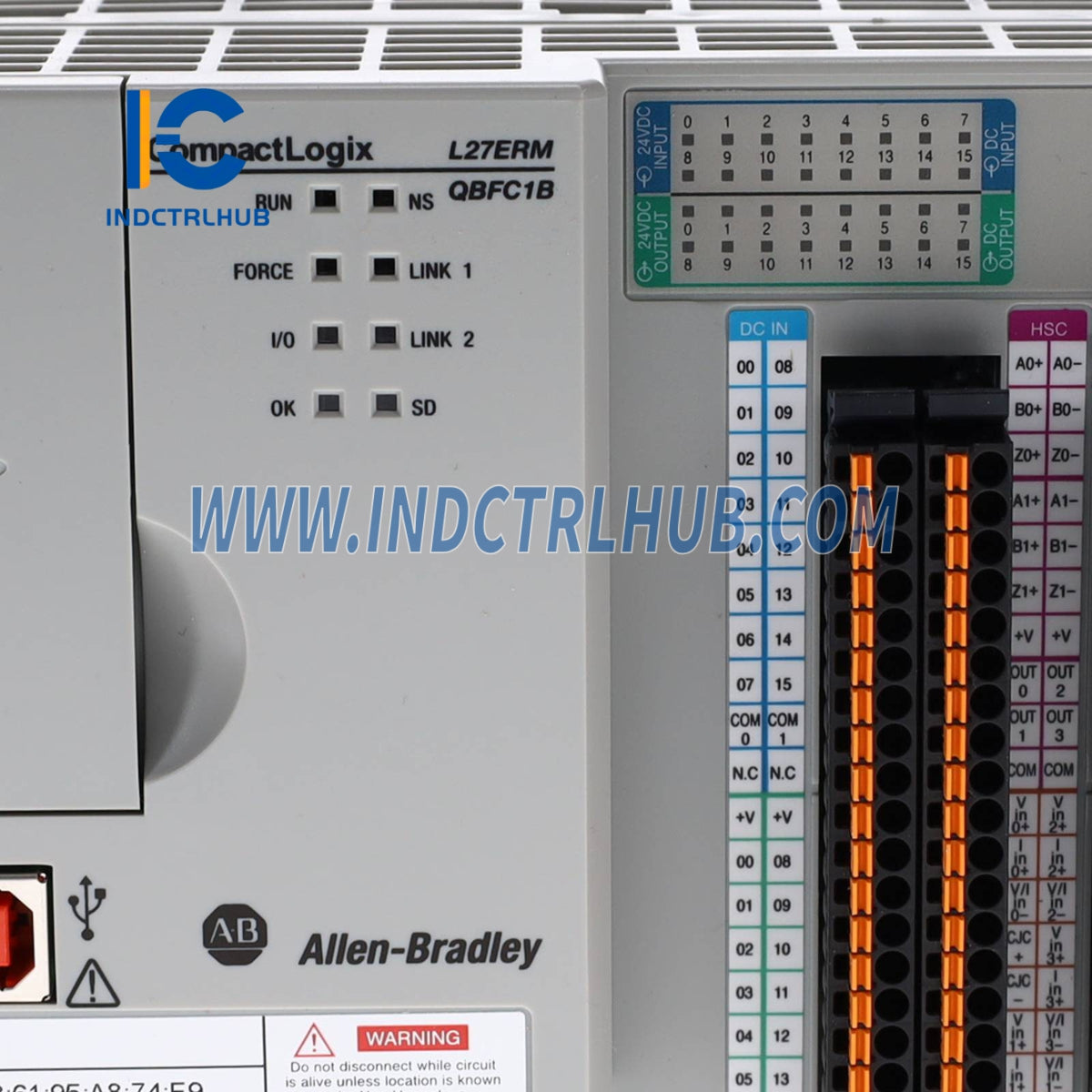

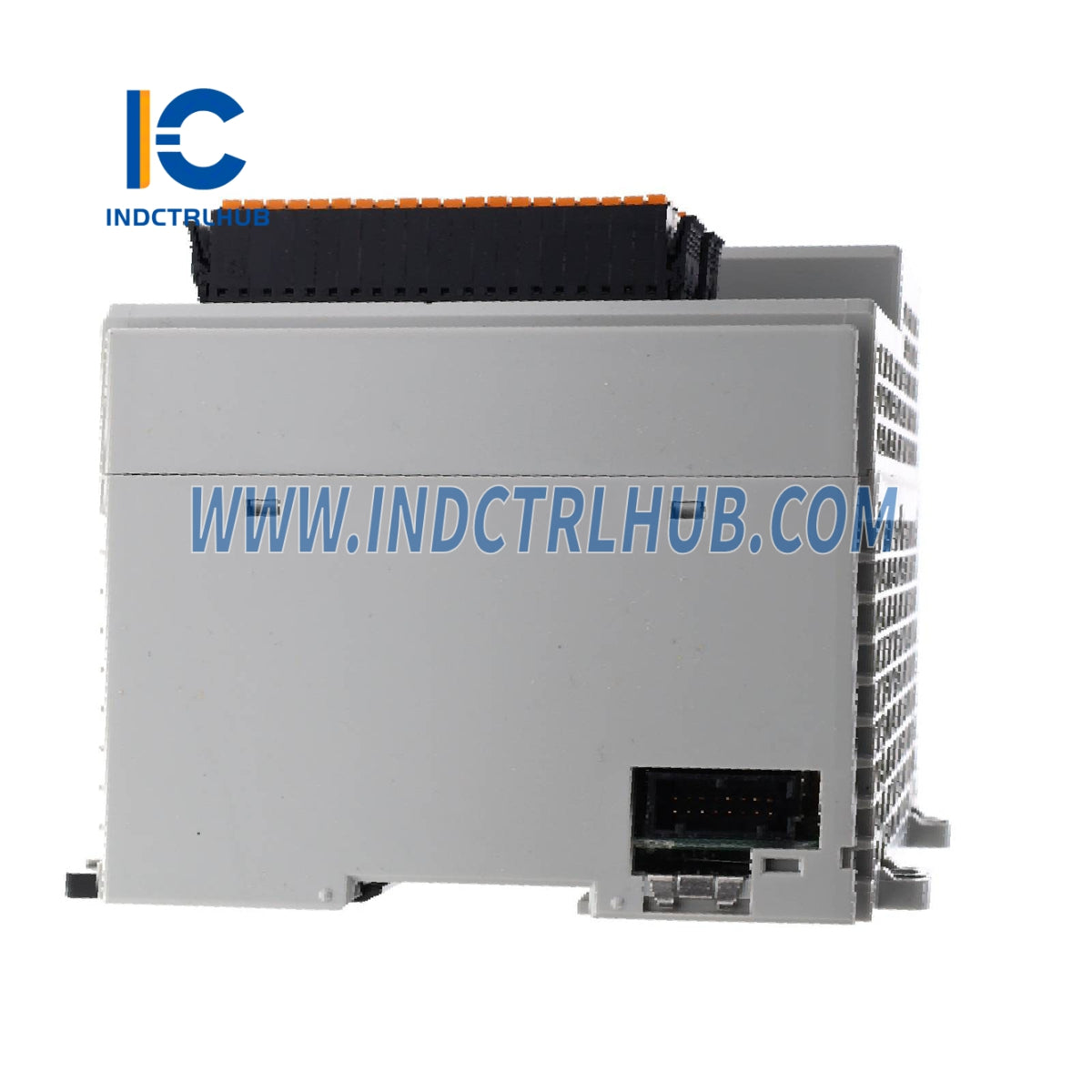

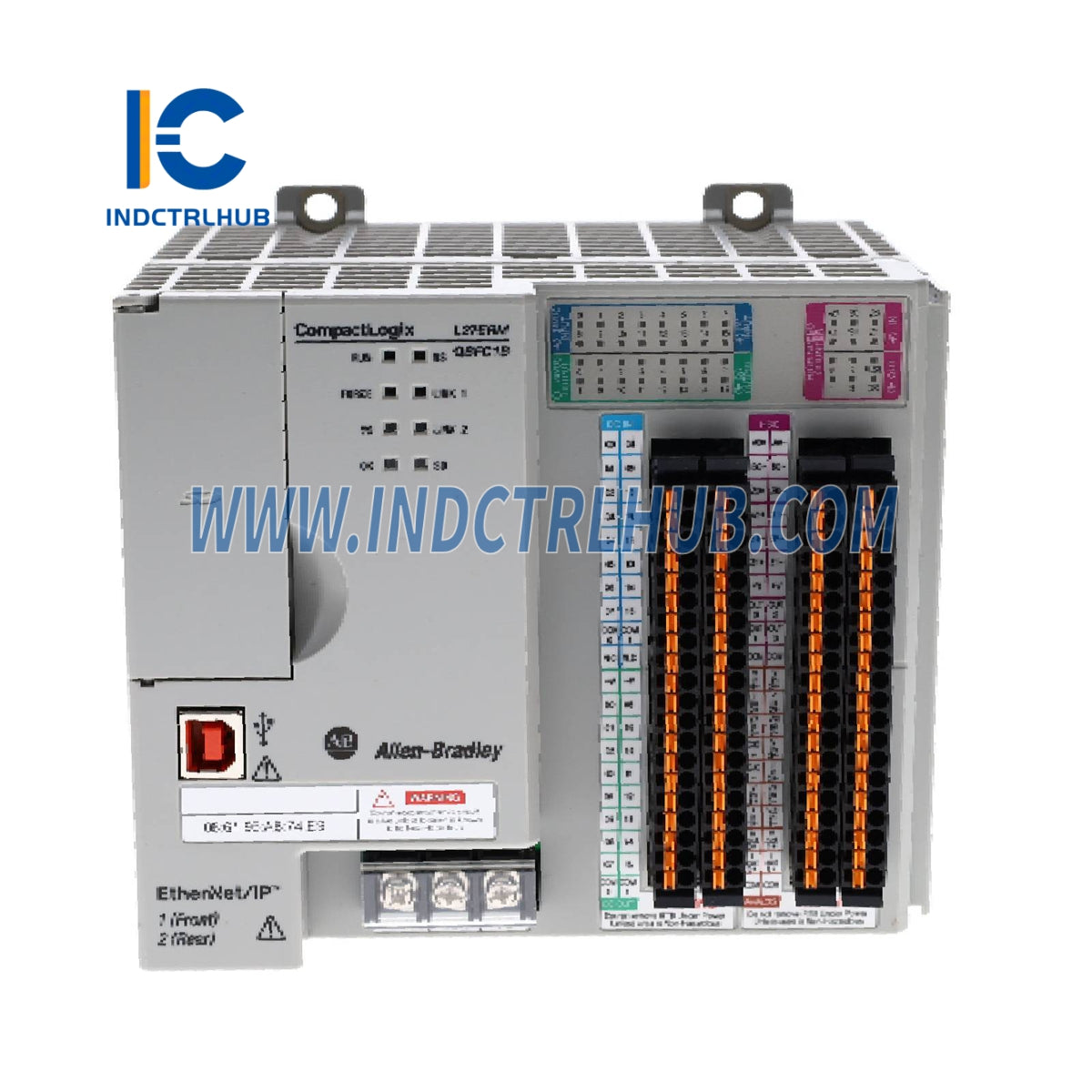

Product Description
Informações gerais
|
Campo |
Detalhes |
|---|---|
|
Fabricante |
Allen-Bradley |
|
Número do modelo |
1769-L27ERM-QBFC1B |
|
Série |
CompactLogix 5370 |
|
Descrição |
Controlador CompactLogix com capacidades integradas de movimento e analógicas. Ideal para sistemas de controle de médio porte que necessitam de alto desempenho e flexibilidade. |
Especificações Técnicas
|
Atributo |
1769-L27ERM-QBFC1B |
|---|---|
|
Memória do usuário |
1 MB |
|
Memória Não Volátil Opcional |
1784-SD1 (1 GB), 1784-SD2 (2 GB) |
|
Módulos de Expansão Local (máx) |
Suporta 8 x 1769 Compact I/O modules |
|
Bancos de Módulos E/S (máx) |
13 |
|
Corrente Atual @ 5V DC (controlador) |
1 A |
|
Corrente Atual @ 24V DC (controlador) |
0,8 A |
|
Corrente Atual @ 24V DC (campo) |
Máx 3 A (compartilhado para todos os dispositivos de campo) |
|
Corrente de entrada |
5 mA |
|
Corrente de saída |
500 mA |
|
Dissipação de Potência (máx) |
21 W |
|
Tensão de isolamento |
Sistema de 50V para campo (testado em 500V CA por 60s) |
|
Proteção contra Curto-Circuito (Campo) |
Fusível interno (não substituível); recomenda-se fusível externo de 4–5 A |
|
Peso |
Aprox. 0,9 kg (1,9 lb) |
|
Largura do módulo |
140 mm (5,51 pol.) |
|
Opções de montagem |
Montagem em trilho DIN ou painel |
|
Torque de montagem em painel |
1,1–1,8 N·m (10–16 lb·in), parafusos M4 ou #8 |
|
Fonte de Alimentação Embutida |
Entrada 24V DC, isolada |
