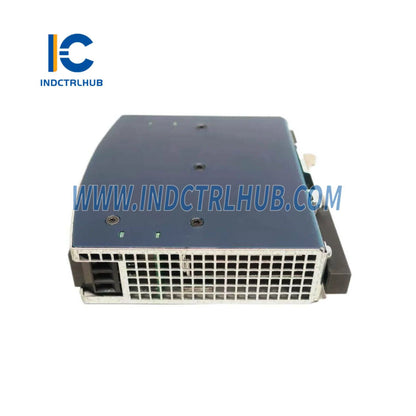

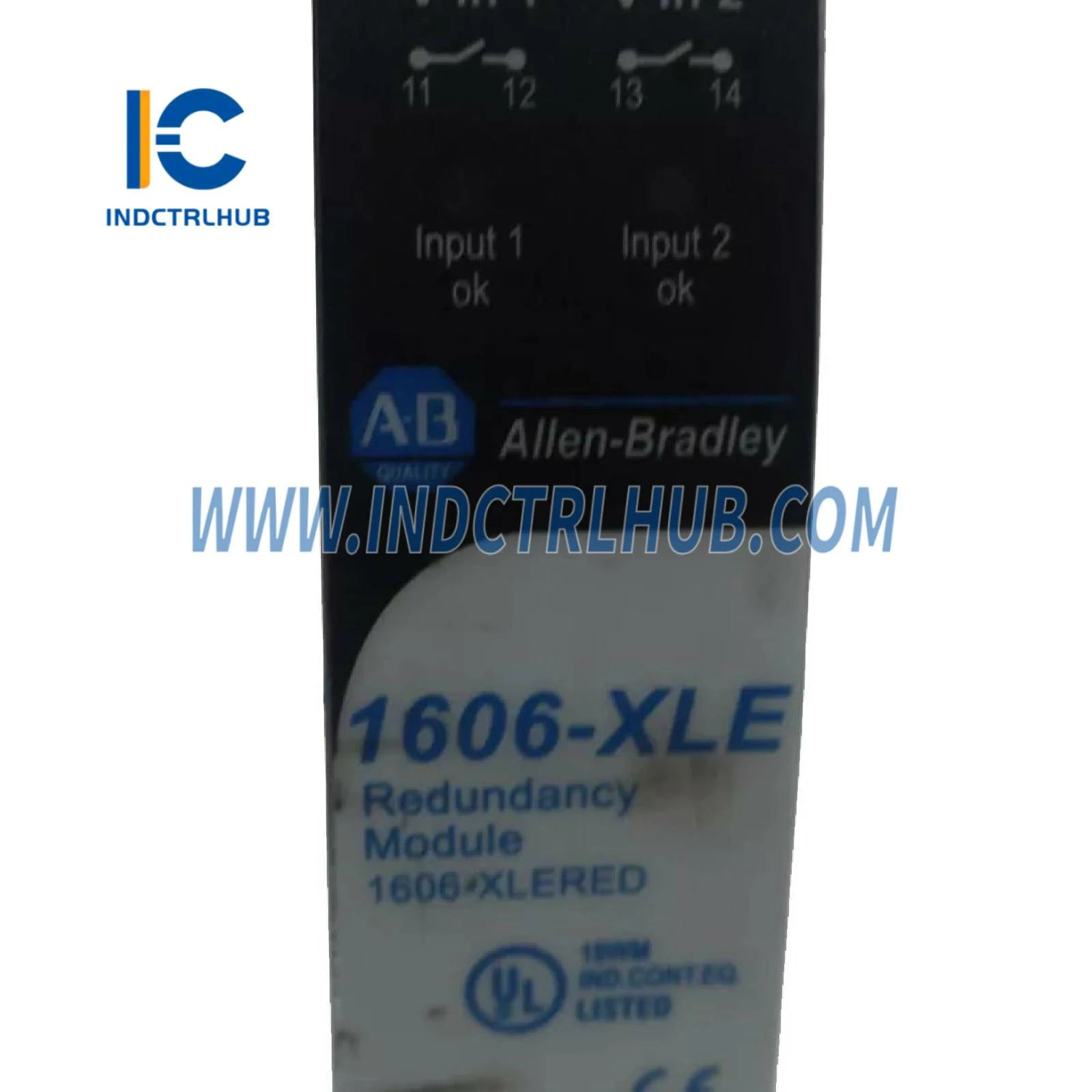

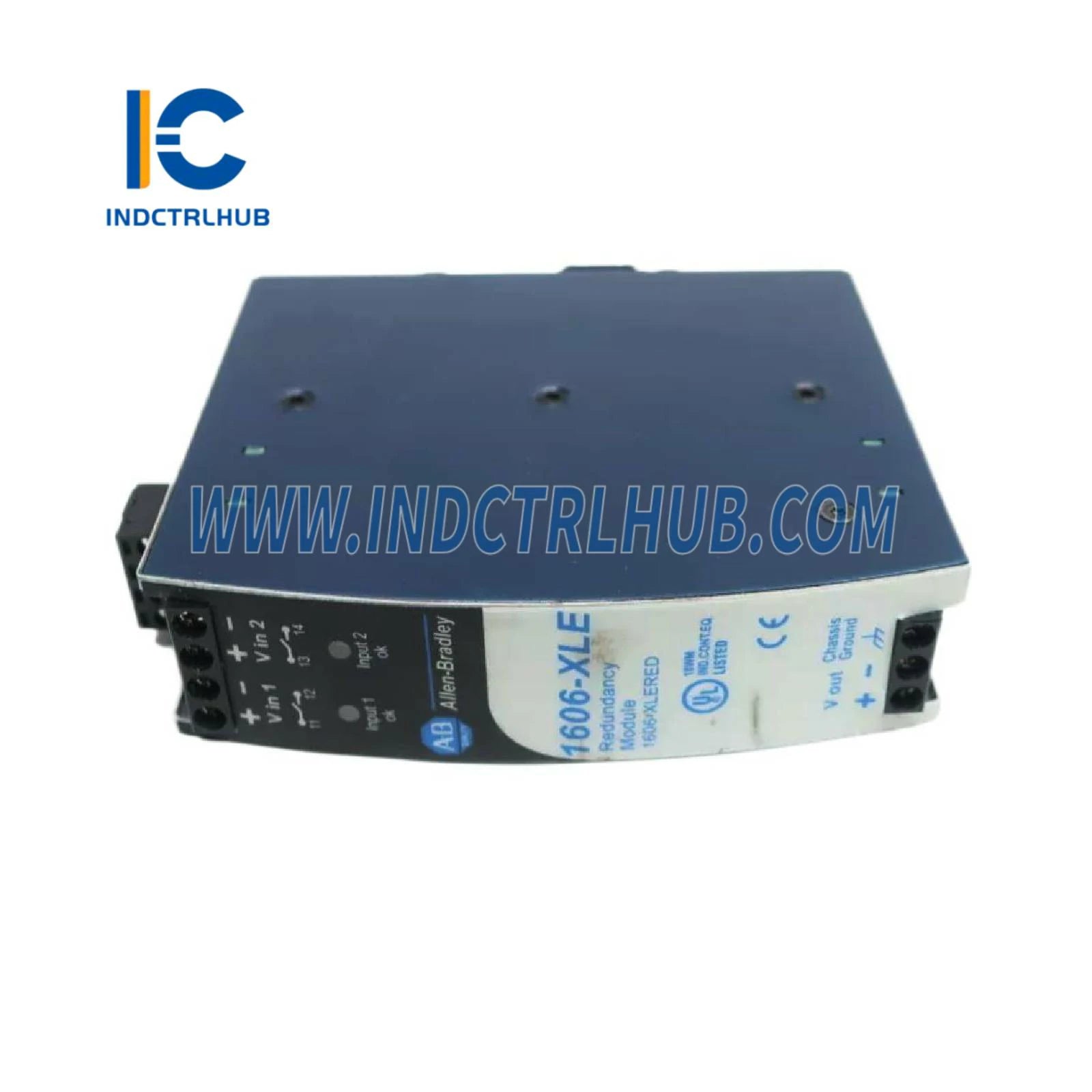

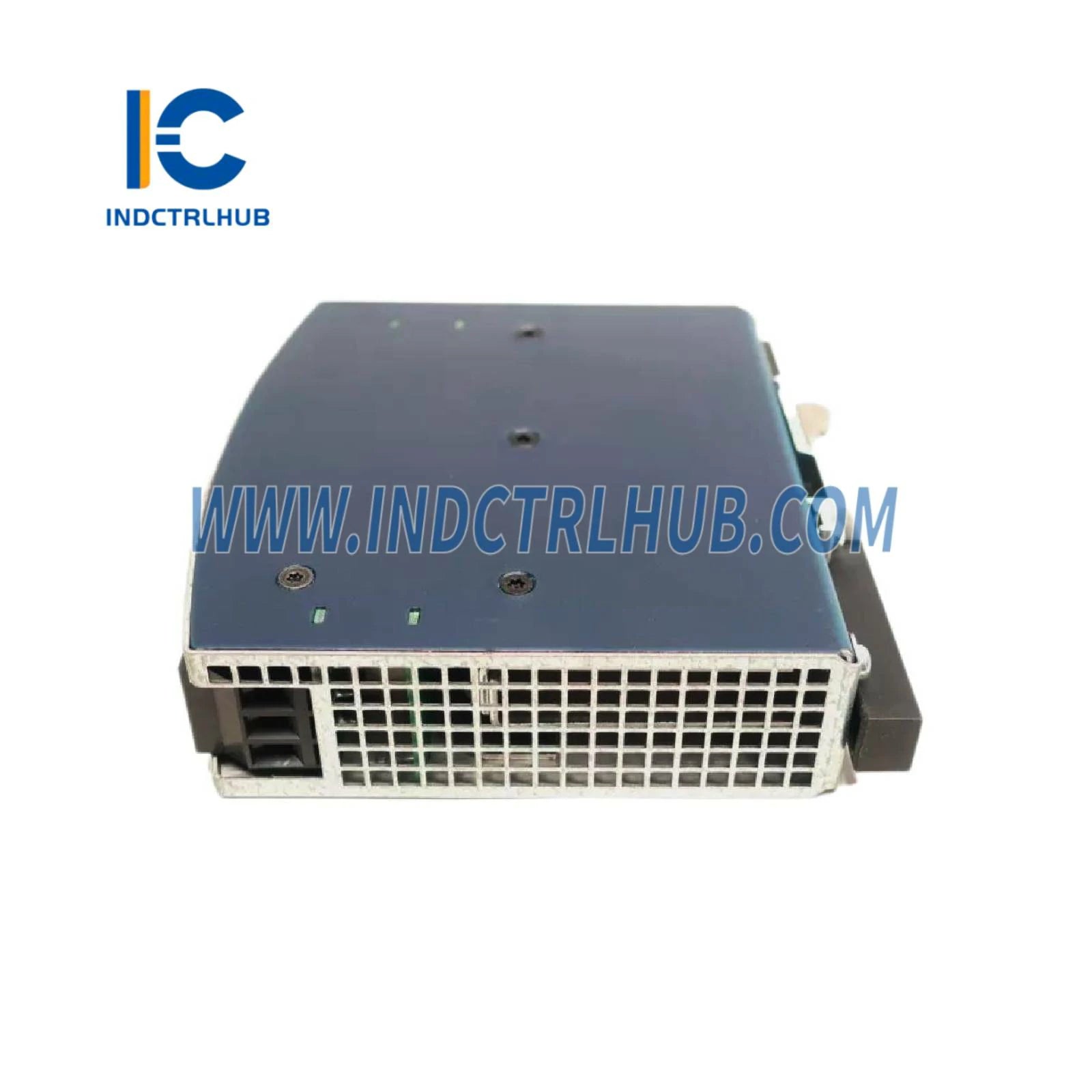

Fonte de Alimentação do Módulo de Redundância ALLEN BRADLEY 1606-XLERED
Fonte de Alimentação do Módulo de Redundância ALLEN BRADLEY 1606-XLERED
Manufacturer: ALLEN BRADLEY
Product No.: 1606-XLERED
Condition:1000 em estoque
Product Type: Fonte de Alimentação do Módulo de Redundância
Product Origin: USA
Payment: T/T, Western Union
Weight: 350g
Shipping port: Xiamen
Warranty: 12 months
- Suporte 24/7
- Devoluções em 30 dias
- Envio Rápido
Detalhes do Produto
Fabricante:_Allen-Bradley
Modelo/Número da Peça:_1606-XLERED
Descrição:_Fonte de Alimentação do Módulo de Redundância
_
Dados Técnicos
Especificações de Entrada & Saída
|
Característica |
Detalhes |
|---|---|
|
Tensão de Entrada (Nominal) |
CC 24-48V ±25% |
|
Faixa de Tensão de Entrada |
18-60V CC |
|
Corrente de Saída (Modo Normal) |
20A |
|
Corrente de Sobrecarga / Curto-Circuito |
Máx. 25A |
|
Corrente de Entrada (Modo Redundância 1+1) |
2x 12.5A |
|
Corrente de Entrada (Modo Redundância N+1) |
2x 10A |
|
Corrente de Pico na Entrada (Por Entrada) |
Máx. 150A por 10ms |
|
Corrente Reversa (Por Entrada) |
Máx. 2mA |
|
Elemento de Desacoplamento |
Diodo |
|
Queda de Tensão (Entrada para Saída) |
Tipicamente 850mV |
|
Perdas de Potência (Carga Total) |
Tipicamente 18W |
|
Perdas de Potência (Sem Carga) |
Tipicamente 1W |
Especificações Ambientais
|
Característica |
Detalhes |
|---|---|
|
Faixa de Temperatura Operacional |
-40°C a +70°C |
|
Redução de Saída (60°C a 70°C) |
0,5A/°C |
|
Faixa de Temperatura para Armazenamento |
-40°C a +85°C |
|
Umidade |
5 - 95% U.R. (IEC 60068-2-30) |
|
Resistência à Vibração |
2g (IEC 60068-2-6) |
|
Resistência a Choques |
30g (6ms), 20g (11ms) (IEC 60068-2-27) |
Proteção & Segurança
|
Característica |
Detalhes |
|---|---|
|
Grau de Proteção |
IP20 (EN 60529) |
|
Classe de Proteção |
III (IEC 61140) |
|
Proteção contra Temperatura Excessiva (OTP) |
Não |
|
Proteção contra Polaridade Inversa na Entrada |
Sim |
|
Proteção contra Penetração |
Máx. 3,5mm |
|
Resistência à Tensão de Retorno |
Máx. 200V CC |
|
Isolamento Contra a Carcaça |
Mín. 500V CA, 5MΩ |
Conexão & Montagem
|
Característica |
Detalhes |
|---|---|
|
Terminais de Mola de Conexão Rápida |
Sim |
|
Terminais de Parafuso |
Sim |
|
Dimensões (L x A x P) |
32 x 124 x 117 mm |
|
Peso |
Máx. 350g (0,77lb) |
