Product Description
Informações gerais
|
Parâmetro |
Valor |
|---|---|
|
Fabricante |
Allen-Bradley |
|
Número do modelo/peça |

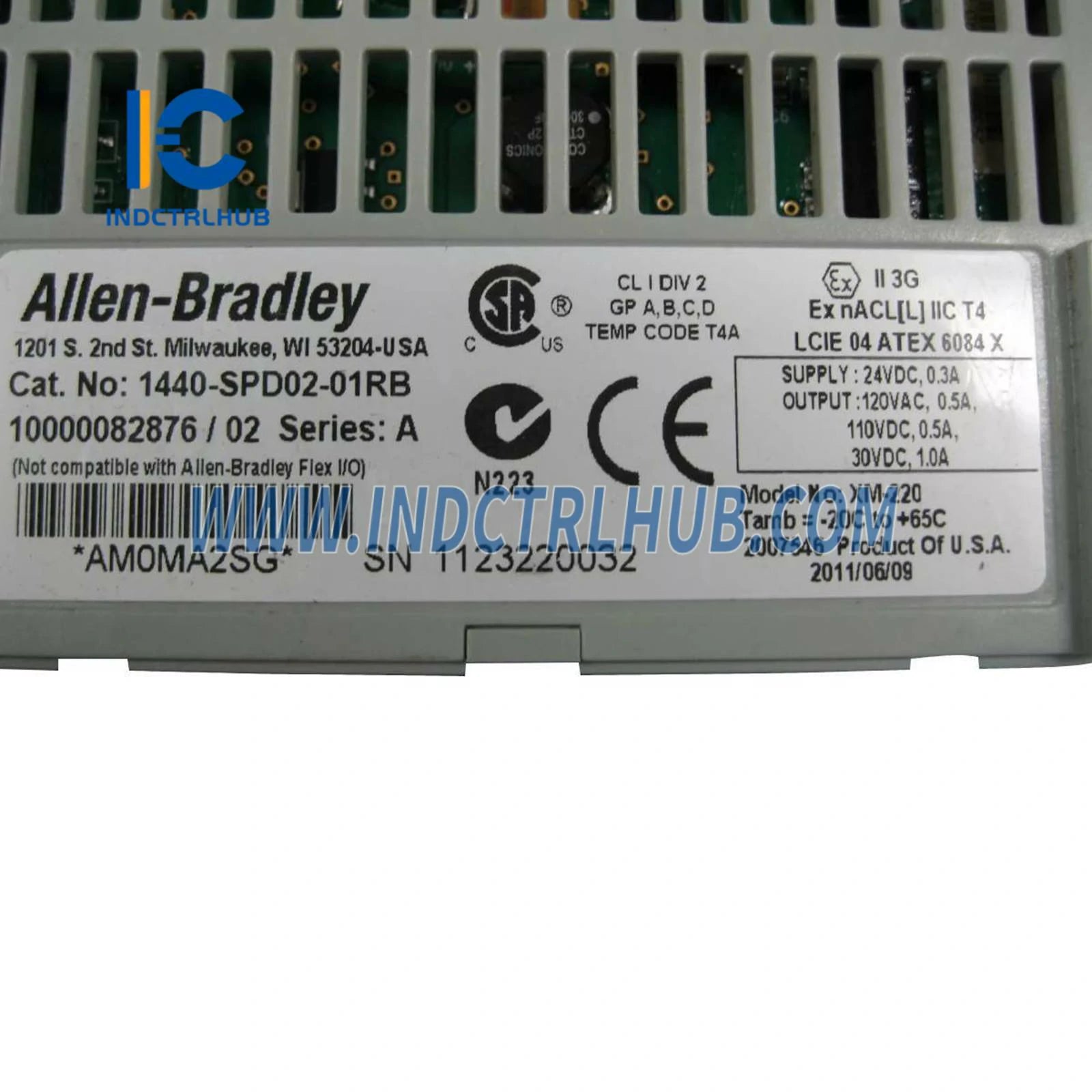

1440-SPD02-01RB |
|
Descrição |

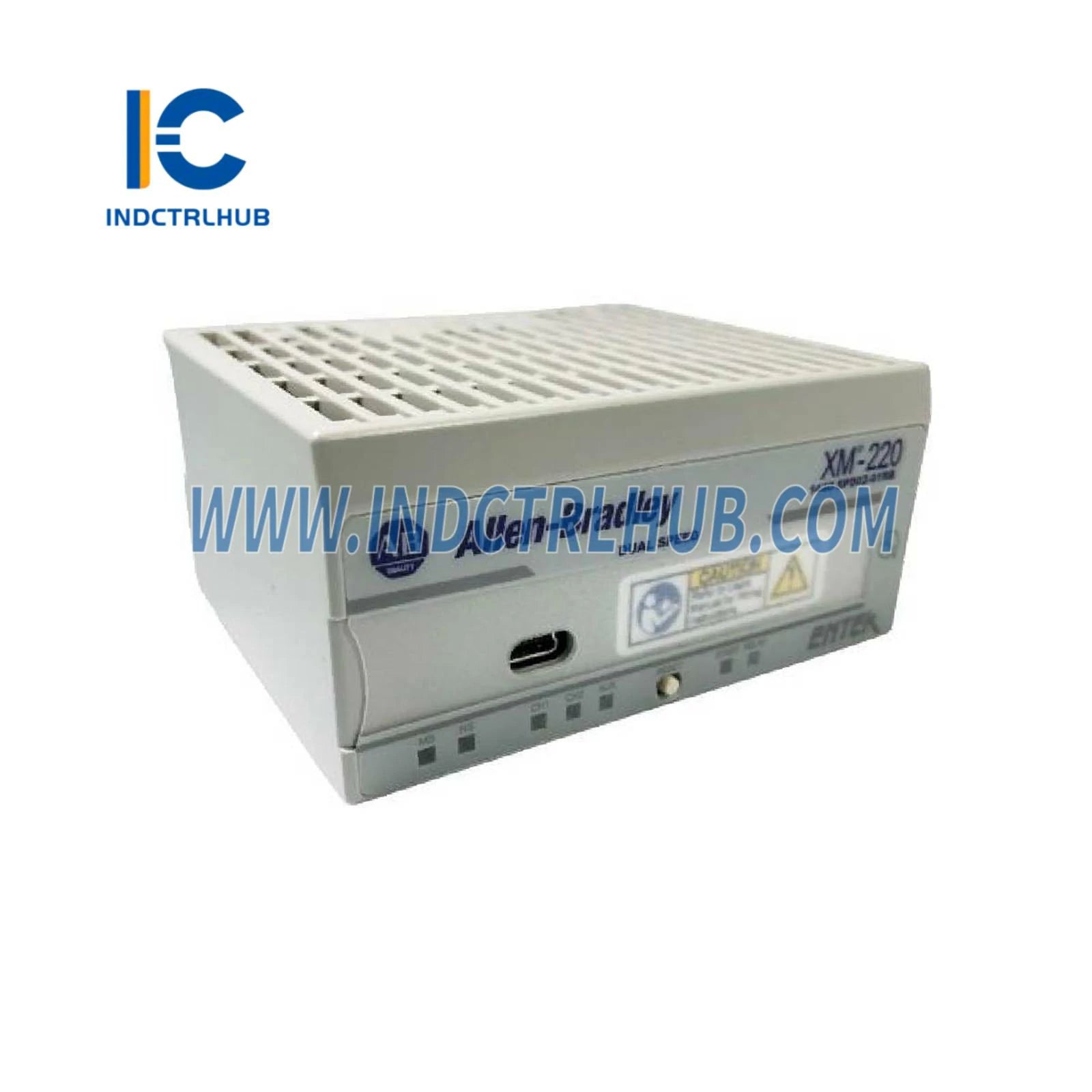

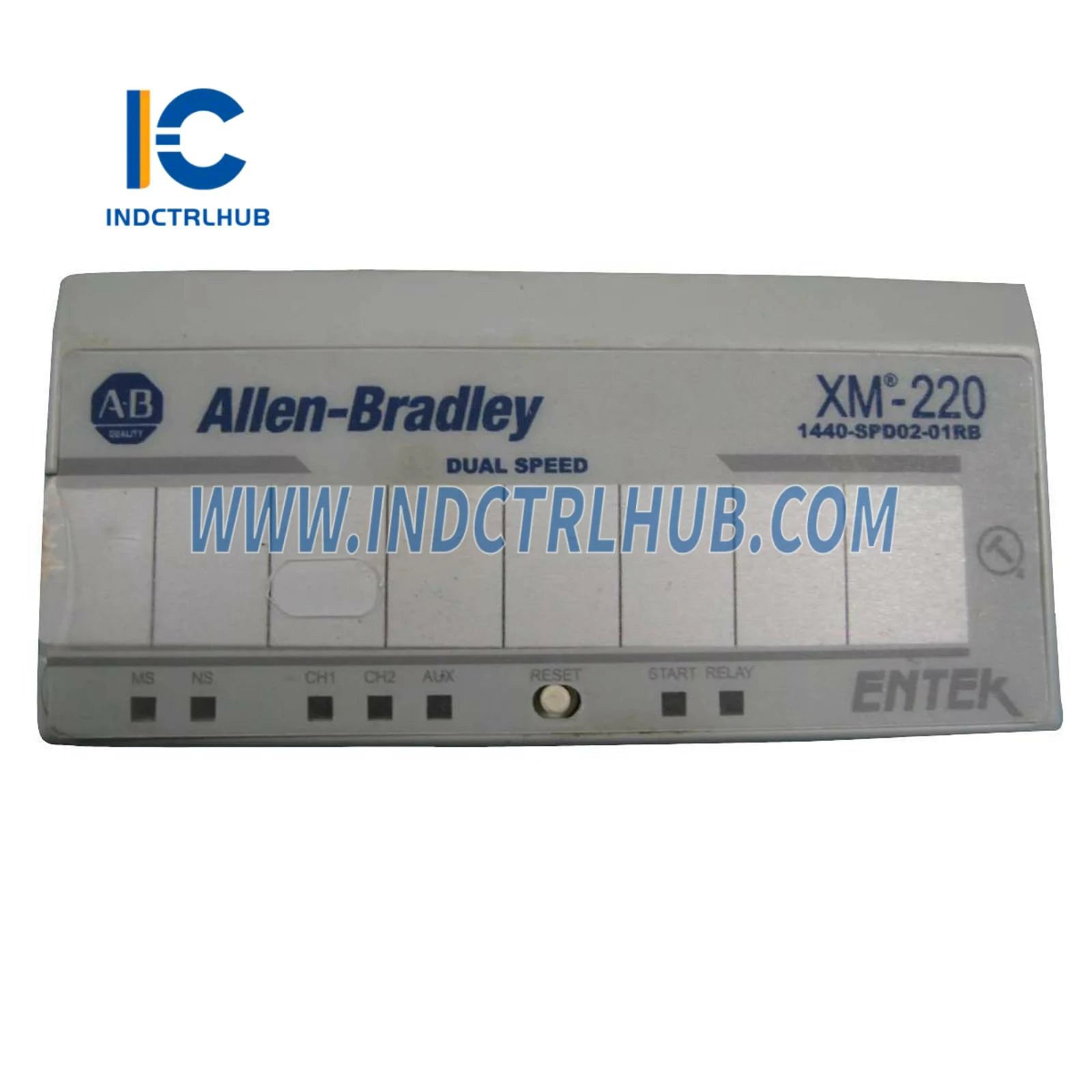

Módulo de Medição de Velocidade Dupla XM-220 |
Especificações Técnicas
Entradas
|
Parâmetro |
Valor |
|---|---|
|
Entradas do tacômetro |
±25V (50V pico a pico máximo), sinais de transdutor de corrente de Foucault, captadores magnéticos, dispositivos de saída TTL |
|
Impedância de entrada |
120 kΩ mínimo |
|
Faixa de Velocidade/Frequência |
1…1.200.000 rpm / 0,0167…20.000 Hz |
|
Erro de Medição de Velocidade |
1…240 rpm: ±0,2 rpm 241…12.000 rpm: ±2 rpm 12.001…20.400 rpm: ±5 rpm 20.401…120.000 rpm: ±20 rpm 120.001…360.000 rpm: ±50 rpm 360.001…1.200.000 rpm: ±160 rpm |
Saídas
|
Parâmetro |
Valor |
|---|---|
|
Saídas de 4…20 mA |
Cada saída é programada independentemente para velocidade ou aceleração, a partir de qualquer canal Duas saídas isoladas Carga máxima de 300 Ω Um buffer ativo por canal de entrada |
|
Saídas em buffer |
Faixa de saída configurável por fiação: -24…9V, -5…24V, -5…9V Terceira saída com buffer disponível no modo de canal redundante único Gera uma onda quadrada CMOS (0…5V) correspondente ao sinal de entrada ativo |
Detecção de Falha no Sensor
|
Parâmetro |
Valor |
|---|---|
|
Transdutor de Corrente de Foucault |
Tensão de polarização comparada com os limites de falha |
|
Captadores magnéticos |
Fonte atual disponível para polarização de captadores magnéticos passivos para detectar circuitos abertos ou curtos |
Indicadores
|
Parâmetro |
Valor |
|---|---|
|
Status do módulo |
Vermelho/Verde |
|
Status da rede |
Vermelho/Verde |
|
Status do Canal 1 |
Amarelo/Vermelho |
|
Status do Canal 2 |
Amarelo/Vermelho |
|
Indicador de inicialização |
Amarelo |
|
Indicador de relé |
Vermelho |
|
Indicador AUX |
Reservado para uso futuro |
Relé de bordo
|
Parâmetro |
Valor |
|---|---|
|
Voltagem (máx.) |
120 V CC, 125 V CA |
|
Atual (máx.) |
3,5 A (reduz para 2 A a 65 °C) |
|
Potência (máx.) |
60 W, 62,5 VA |
|
Classificações de Agências |
120 V CA a 0,5 A 110 V CC a 0,3 A 30 V CC a 1,0 A |
|
Modos de segurança contra falhas |
Normalmente energizado (seguro contra falhas) Normalmente desenergizado (não à prova de falhas) |
|
Opções de travamento |
Trava / Não trava |
|
Atraso de tempo |
0…25,5 s (ajustável em incrementos de 100 ms) |
|
Lógica |
Lógica AND/OR simples ou em pares para alarmes |
|
Opções de redefinição |
Interruptor de reset local no módulo Reinicialização remota via fiação da base do terminal Reinicialização digital via interface serial ou DeviceNet |
Ativação do Status do Alarme
|
Parâmetro |
Valor |
|---|---|
|
Tipos de status |
Normal Alerta Perigo Desarmar Falha do transdutor Falha do módulo Tacho fault |
Configuração
|
Parâmetro |
Valor |
|---|---|
|
Configuração Não Volátil |
Retido em memória não volátil Pode ser excluído via comando module-reset (serial ou DeviceNet) |
Poder
|
Parâmetro |
Valor |
|---|---|
|
Fonte de alimentação do módulo |
24 V CC |
|
Consumo de energia |
300 mA máx / 225 mA típico |
|
Produção de calor |
7 W (24 BTU/h) máx. 4 W (14 BTU/hr) típico |
|
Potência do transdutor |
24V DC isolado (configurável pelo usuário com fiação) |
Limites Ambientais
|
Parâmetro |
Valor |
|---|---|
|
Temperatura de Operação |
-20…65 °C (-4…149 °F) |
|
Temperatura de armazenamento |
-40…85 °C (-40…185 °F) |
|
Revestimento Conformal |
IPC-A-610C (Todas as placas de circuito impresso com revestimento conformal) |
|
Temperatura do Ar Ambiente (Máx) |
65 °C (149 °F) |
Características Físicas
|
Parâmetro |
Valor |
|---|---|
|
Base Terminal |
1440-TB-B |
|
Dimensões (A x L x P) |
97 x 94 x 94 mm (3.8 x 3.7 x 3.7 in.) |
