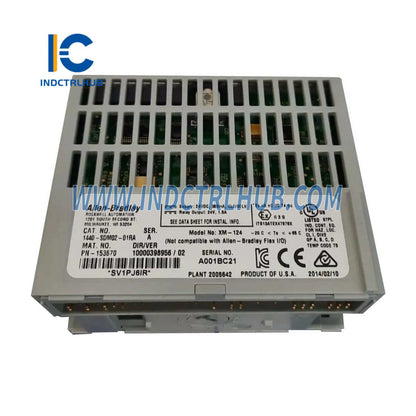

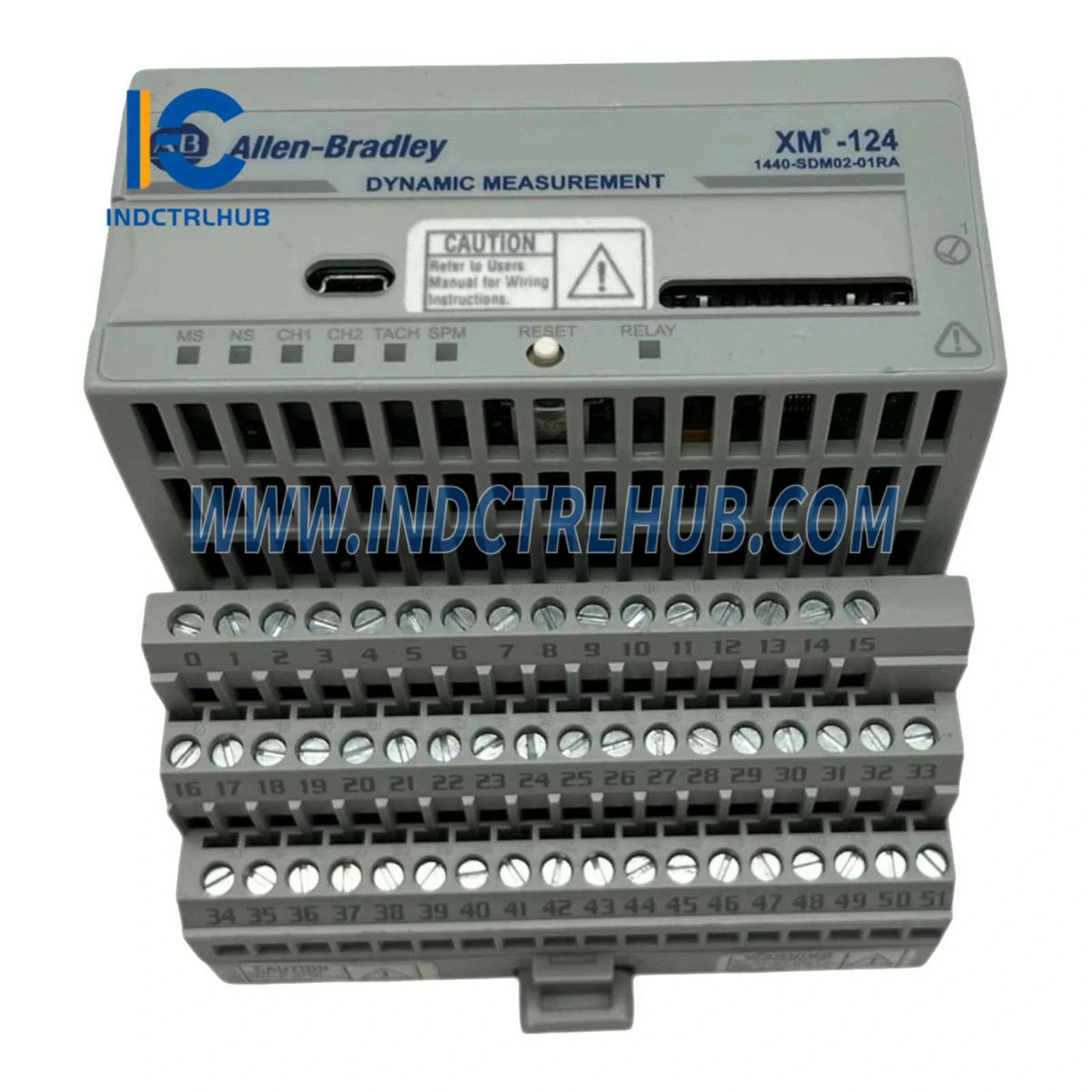

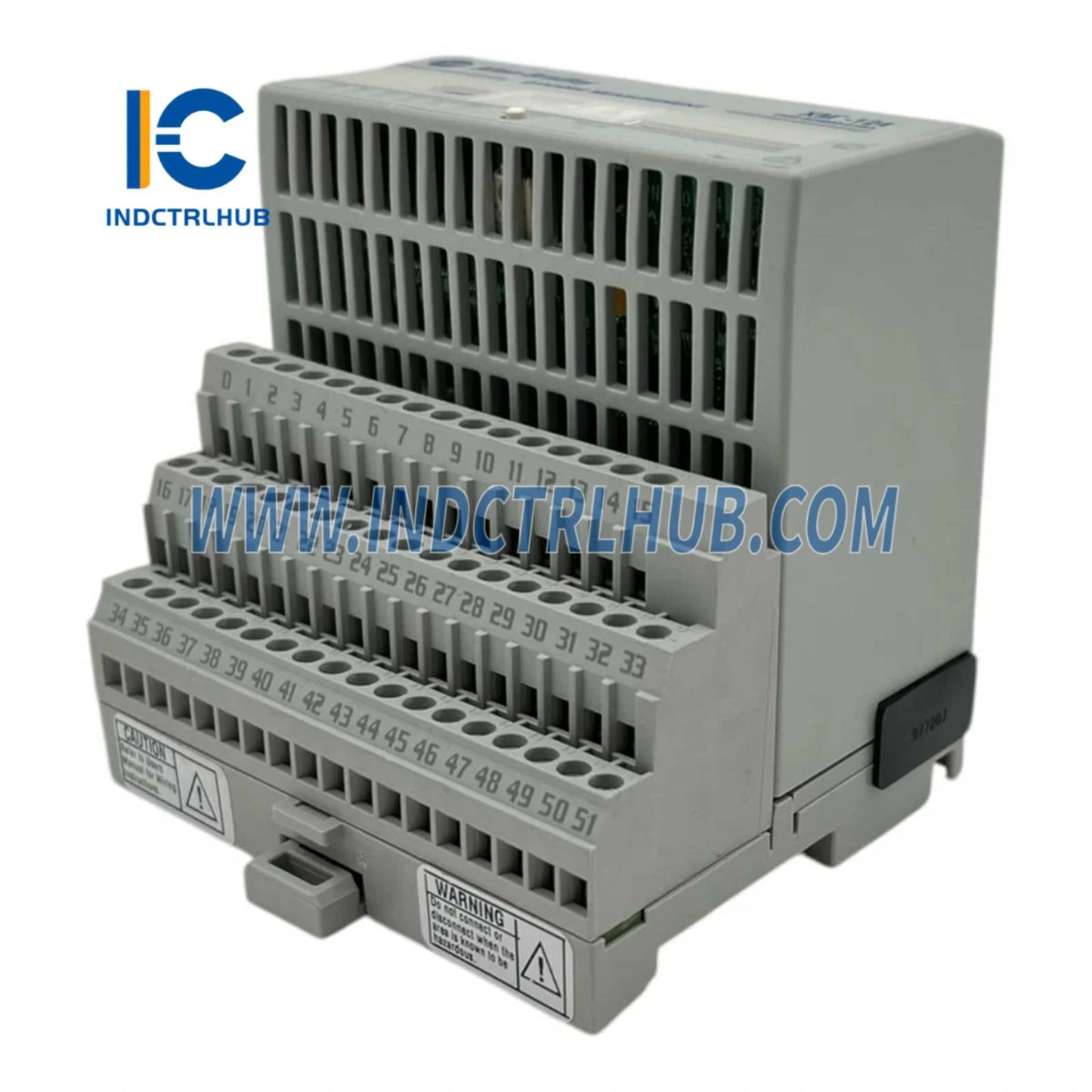

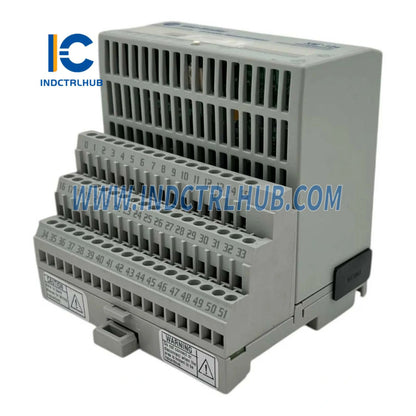

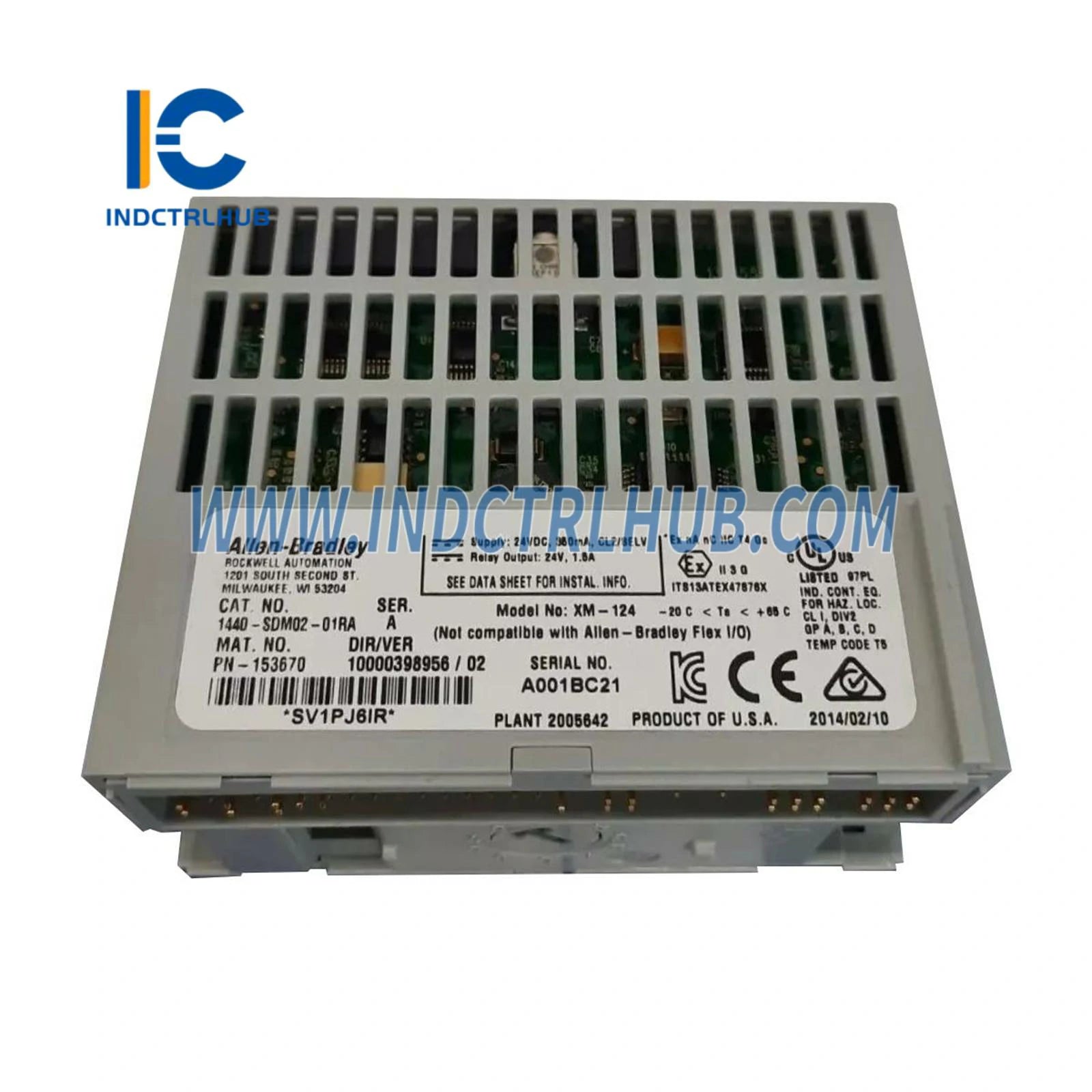

AB 1440-SDM02-01RA XM-124 Standard Dynamic Measurement Mdl

Fabricante

Allen-Bradley

Número do modelo/peça

1440-SDM02-01RA

Descrição

Módulo de Medição Dinâmica Padrão XM-124

Entradas Dinâmicas de Canal

Sinais de transdutor de correntes parasitas, sinais de acelerômetro, sinais de tensão (transdutores de velocidade ou pressão)

Potência do transdutor

Tensão constante: 24V DC, -24V DC, 40 mA   Corrente constante: 4,5 mA ± 30% / -20% a partir de 24V DC (IEPE)   Nenhum (entrada de voltagem)   Tacômetro: Alimentado, tensão constante ou configurado como entrada de tensão

Faixa de tensão

-20…0V DC, -10…10V DC, 0…20V DC

Impedância de entrada

> 100 kΩ

Sensibilidade

Até 15% do nominal

Imunidade a ESD (IEC 61000-4-2)

Descargas de contato de 6 kV, descargas de ar de 8 kV

Imunidade a RF Radiada (IEC 61000-4-3)

10V/m (onda senoidal de 1 kHz com modulação AM de 80%, 80…2000 MHz)   10V/m (200 Hz 50% pulso 100% AM em 900 MHz e 1890 MHz)   3V/m (onda senoidal de 1 kHz com 80% AM, 2000…2700 MHz)

Imunidade EFT/B (IEC 61000-4-4)

±3 kV a 5 kHz nas portas de energia, sinal e DeviceNet

Imunidade Transitória a Surtos (IEC 61000-4-5)

±1 kV linha-linha (DM) e ±2 kV linha-terra (CM) em portas de energia e relé   ±2 kV linha-terra (CM) em portas de sinal blindadas e DeviceNet

Imunidade a RF Conduzida (IEC 61000-4-6)

10V rms (onda senoidal de 1 kHz com 80% AM, 150 kHz…80 MHz)

Base Terminal

1440-TB-A (XM-940) Série C

Dimensões (A x L x P)

97 x 94 x 94 mm (3.8 x 3.7 x 3.7 in.)

Peso

Módulo: 0,172 kg (0,38 lb)   Terminal Base: 0,172 kg (0,38 lb)

Classificação do Tipo de Invólucro

Nenhum (estilo aberto)
