Product Description

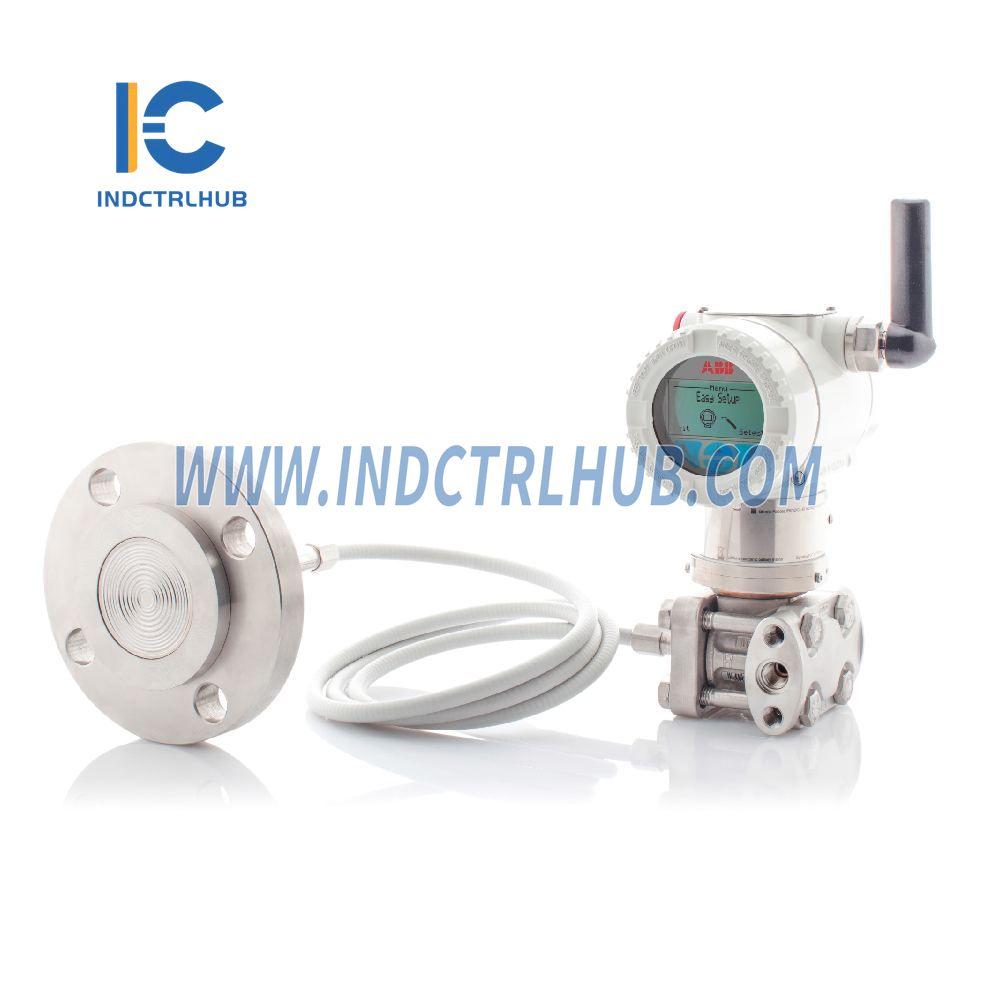

ABB 266DRHFSRRRA1E1L1B1C1H3 – Transmissor de Pressão Diferencial
Especificações principais
Modelo
-
Tipo: Transmissor de Pressão Diferencial com Selos Remotos
-
Precisão Base: ±0,06%
Limites de Sensor e Span
-
Código: F
-
Faixa de Medição: 0,67 a 40 kPa (6,7 a 400 mbar ou 2,67 a 160 in H₂O)
Material do Diafragma/Fluido de Preenchimento (Partes Molhadas)
-
Material: AISI 316L Stainless Steel
-
Fluido de Preenchimento: Óleo de Silicone
-
Compliance: certificado NACE¹
Flanges/Adaptadores de Processo (Partes Molhadas)
-
Material: AISI 316L Stainless Steel
-
Design: Construção com duas vedações
-
Compliance: certificado NACE²
Parafusos/Juntas (Partes Molhadas)
-
Material dos Parafusos: AISI 316 Stainless Steel
-
Juntas: Não incluídas para construção com duas vedações
-
Pressão Máxima de Trabalho (MWP): 16 MPa
Habitação e Conexões
-
Material: Liga de alumínio (versão cano)
-
Conexão Elétrica: ½ – 14 NPT
Saída e Comunicação
-
Signal: 4–20 mA com comunicação digital HART
Mostrar
-
Tipo: LCD digital integral (Código L1)
Montagem
-
Suporte: Tipo para montagem em tubo, aço carbono (não compatível com carcaça AISI)
Certificações
| Código de Certificação |
Detalhes |
| E1 |
Segurança Intrínseca ATEX |
|
II 1 G e II 1/2 G Ex ia IIC T6 |
|
II 1 D Ex iaD 20 T95°C |
|
II 1/2D Ex iaD 21 T95°C |
| C1 |
Certificado de inspeção EN 10204-3.1 (calibração de 9 pontos) |
| H3 |
Certificado de inspeção EN 10204-3.1 para partes molhadas do processo |
Especificações Físicas
Notas adicionais
-
Material Não Molhado: Hastelloy C276 no assento AISI para código de sensor B
-
Incompatibilidades:
- Não disponível com certos códigos de diafragma de baixa lateral (S, K, M, etc.)
- Os códigos de habitação G, Z e W são incompatíveis
