Product Description
Informações gerais
- Tipo: XT2S 160 TMA 125-1250 3p F F
- Número do artigo: 1SDA067559R1
- ABB Global ID: ABB1SDA067559R1
- EAN: 8015644014551

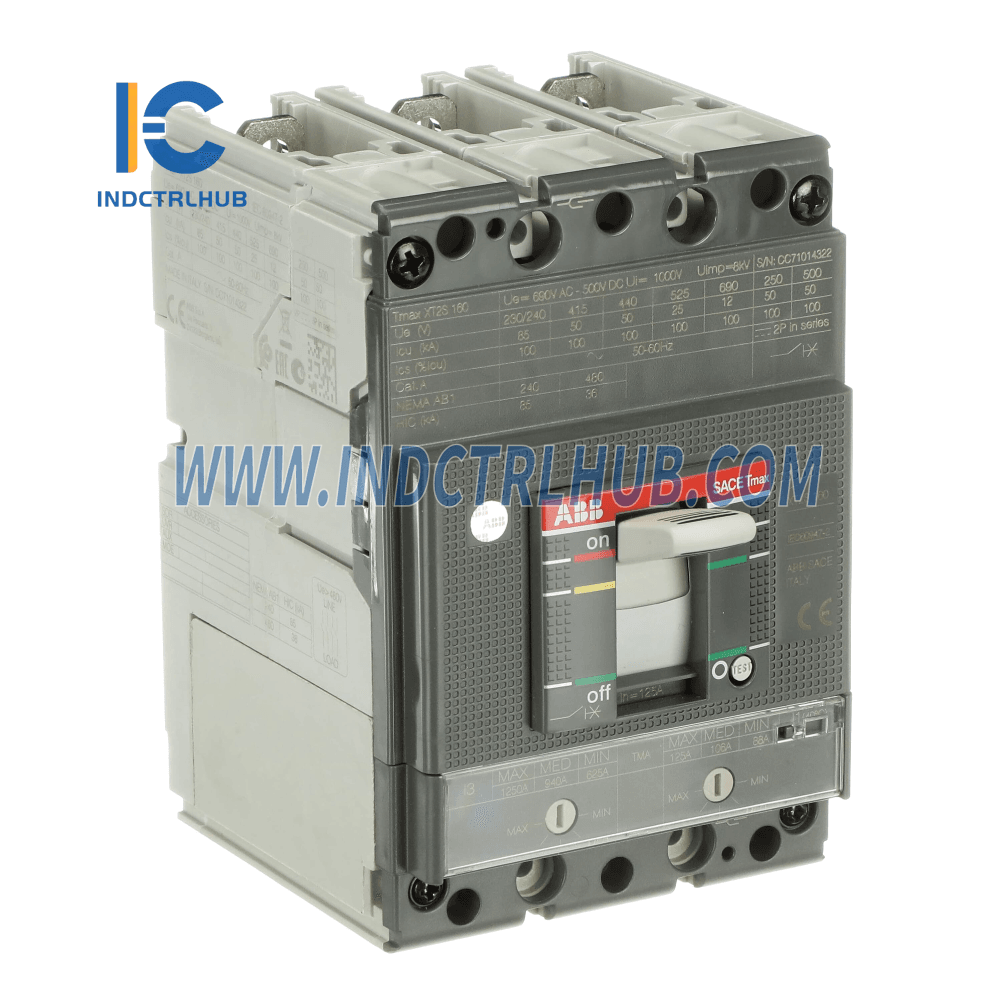

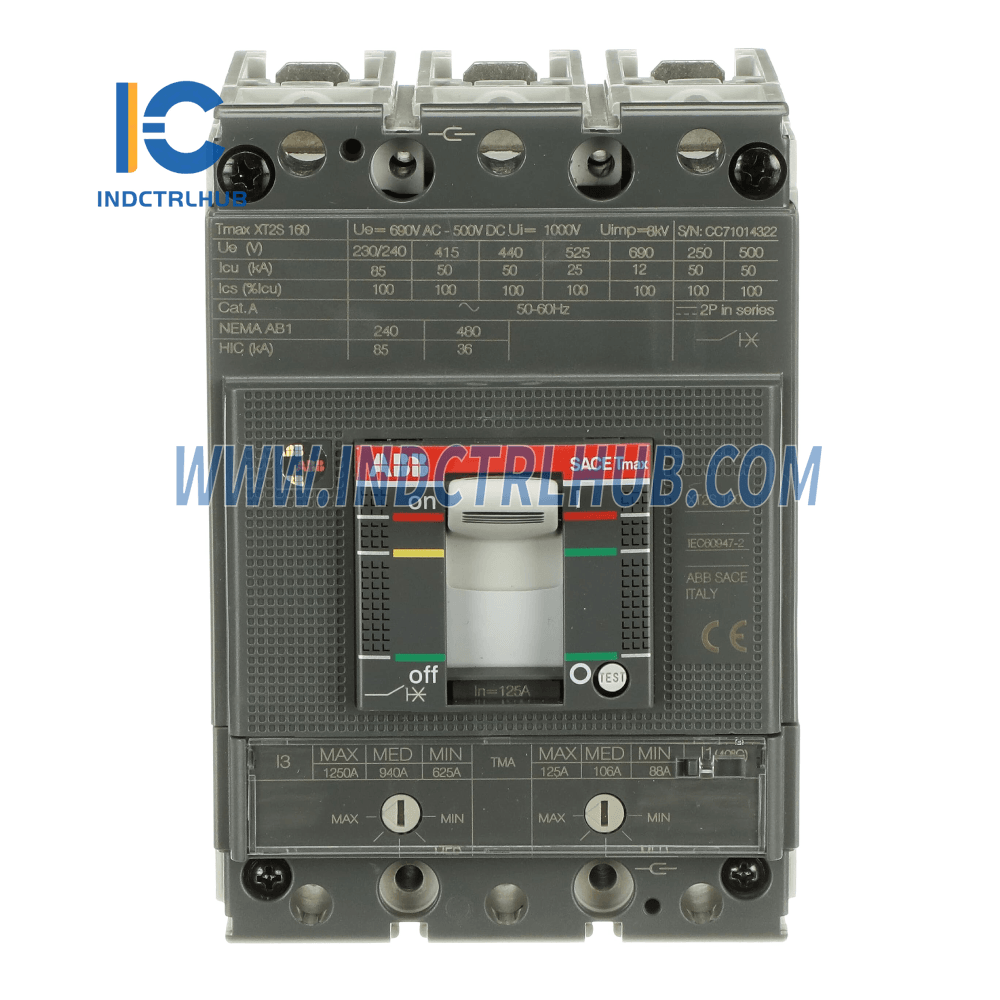

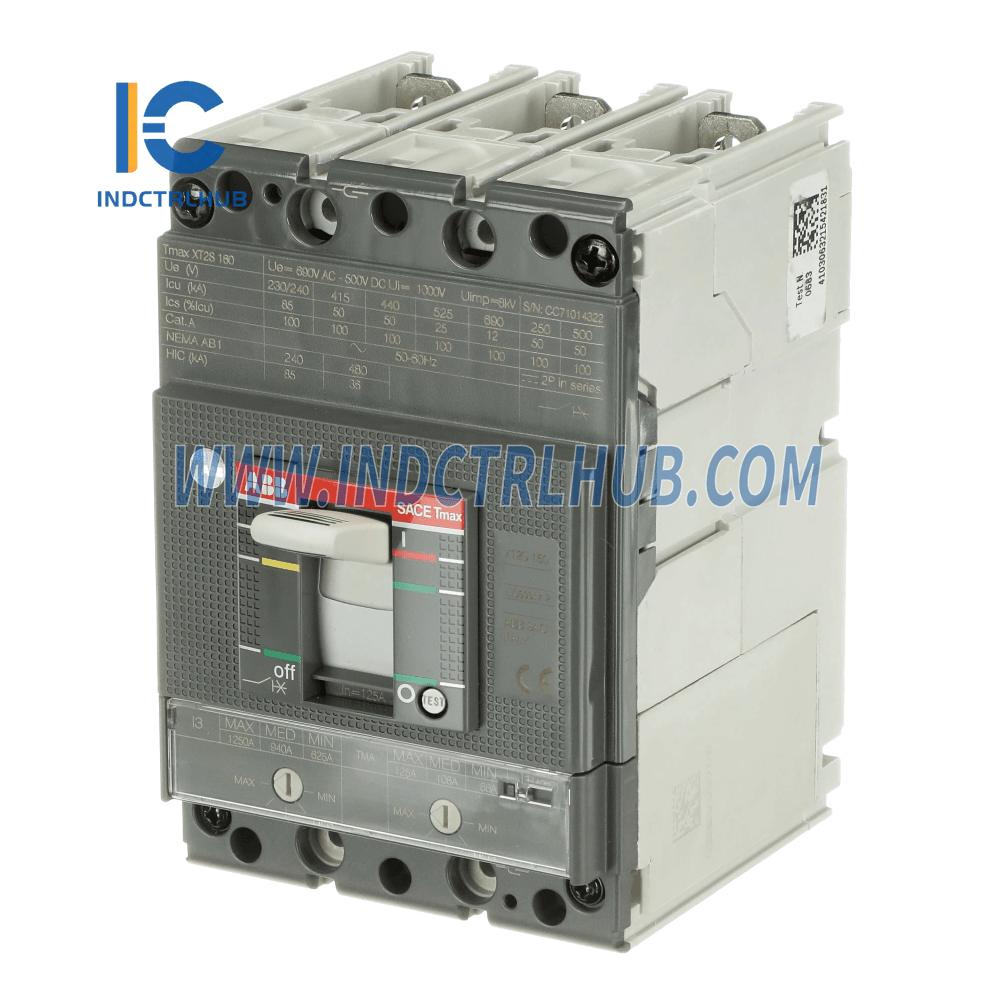

- Descrição: Tmax XT2S 160/R125 3P fixo com conexão frontal, proteção térmica e magnética ajustável, In = 125 A, Im = 625...1250 A
-
Descrição longa:
C.BREAKER TMAX XT2S 160 FIXO, TRIPOLAR COM TERMINAIS FRONTAIS E DISPARO TERMOMAGNÉTICO TMA R 125 I3 = 625...1250 A
ABB EcoSoluções
- ABB EcoSolutions: Ja
- Meta de Resíduos para Aterro: UL 2799 Zero Waste To Landfill Validation disponível
- Instruções de Desmontagem para Fim de Vida Útil: Instruções de desmontagem para Tmax XT XT2 TM
-
Declaração Ambiental de Produto (EPD):
- EPD Tmax XT XT2 TM (CN)
- EPD Tmax XT XT2 TM (IT)
- Taxa de Reciclabilidade (EN45555): 55.70%
Conformidade de materiais
- Declaração REACH: Alcançar Declaração ABB ROUBADO Circuito Disjuntores
- Informações RoHS: RoHS Declaração ABB ROUBADO Circuito Disjuntores
- RoHS-status: Conforme a diretiva da UE 2011/65/EU e Emenda 2015/863 (22 de julho de 2019)
- Conflictmineralen (CMRT): Disponível
- Toxic Substances Control Act (TSCA): Verklaring disponível
Informações do pedido
- Ordercode (US/Canada): XT2SE3125BFF000XXX
- Número E (Finlândia): 3638053
- Número E (Noruega): 4379279
- Quantidade mínima de pedido: 1 peça
- Número da tarifa alfandegária: 85362090
Dimensões
- Product netto breedte: 90 mm
- Altura líquida do produto: 130 mm
- Profundidade líquida do produto: 82.5 mm
- Peso líquido do produto: 1.4 kg
Informações de embalagem
- Nível de pacote 1 Unidades: Caixa, 1 peça
- Pakketniveau 1 Largura: 130 mm
- Pakketniveau 1 Hoogte: 208 mm
- Pakketniveau 1 Lengte: 145 mm
- Nível do pacote 1 Peso bruto: 1.655 kg
- Pacote nível 1 EAN: 8015644014551
Especificações Técnicas
| Parâmetro | Valor |
|---|---|
| Tipo atual | CA/CC |
| Sustentabilidade elétrica | 8.000 ciclos, 120 rotações por hora |
| Durabilidade mecânica | 25.000 ciclos, 240 rotações por hora |
| Número de postes | 3P |
| Corrente atribuída (In) | 125 A |
| Tensão nominal de isolamento (Ui) | 1000V |
| Tensão nominal de impulso limite (Uimp) | 8 kV |
| Capacidade de curto-circuito (Ics) | Veja as tensões detalhadas abaixo |
| Capacidade nominal máxima de curto-circuito (Icu) | Veja as tensões detalhadas abaixo |
| Padrões | IEC60947-2 |
Desempenho de curto-circuito (Ics e Icu):
| Tensão | ICS | UTI |
|---|---|---|
| 220-240 V CA | 85 kA | 85 kA |
| 380-440 V CA | 50 kA | 50 kA |
| 500 V CA | 36 kA | 36 kA |
| 690 V CA | 12 kA | 12 kA |
Certificados e Declarações
- Declaração de Conformidade (CE): Disponível
- Ficha técnica: Catálogo de disjuntores moldados de baixa tensão SACE Tmax XT IEC
- Instruções de instalação: Disponível para XT2
- Certificado VDE: Não exigido
- Certificado UL: Não exigido
