Product Description
🔹 Vispārīga informācija
|
Ražotājs |
Yokogawa |
|---|---|
|
Modelis/Daļas numurs |
ASR133-S00/SR3S0 |
|
Apraksts |

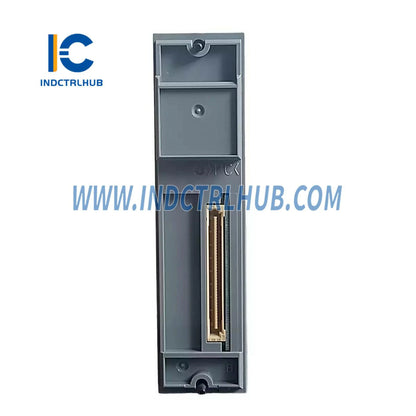

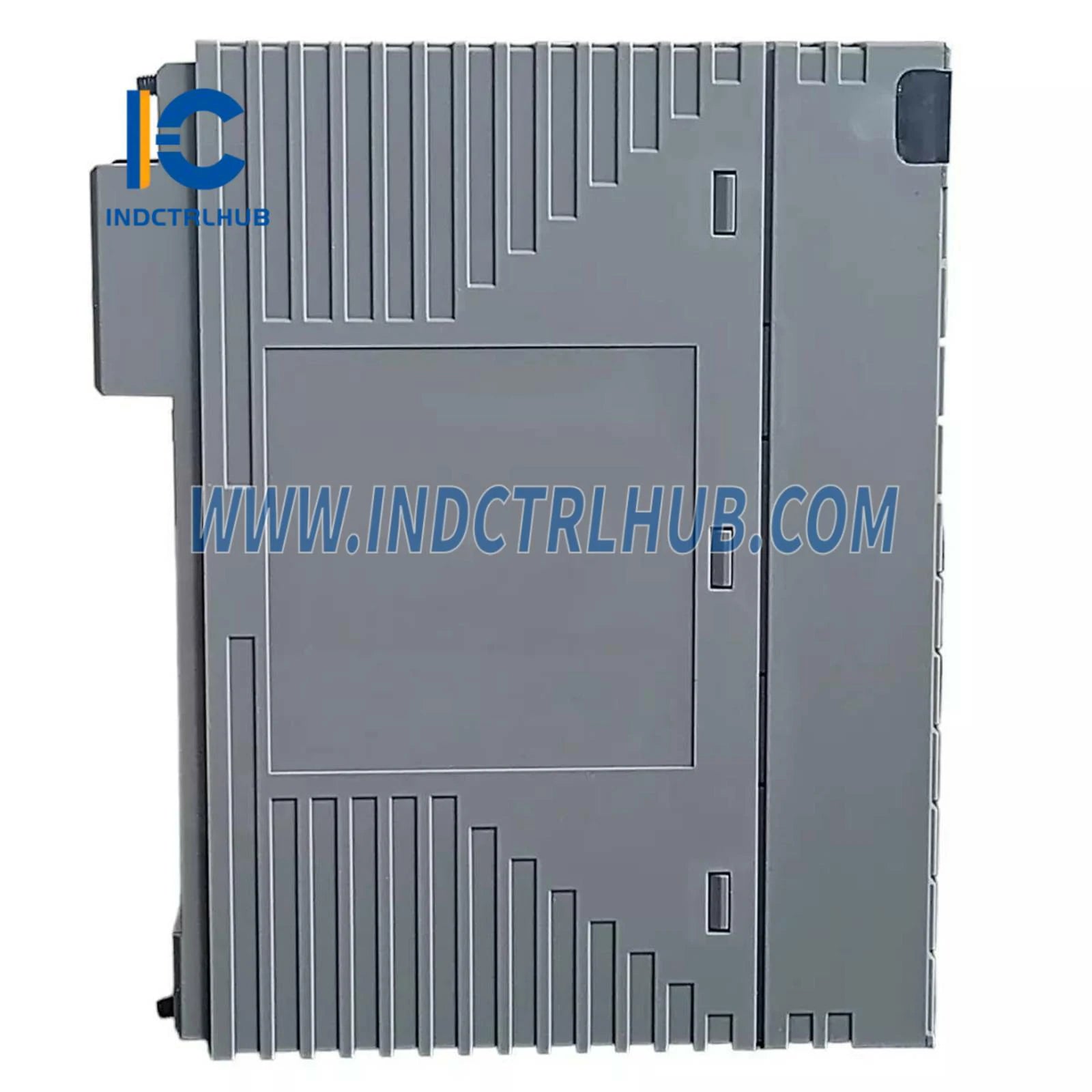

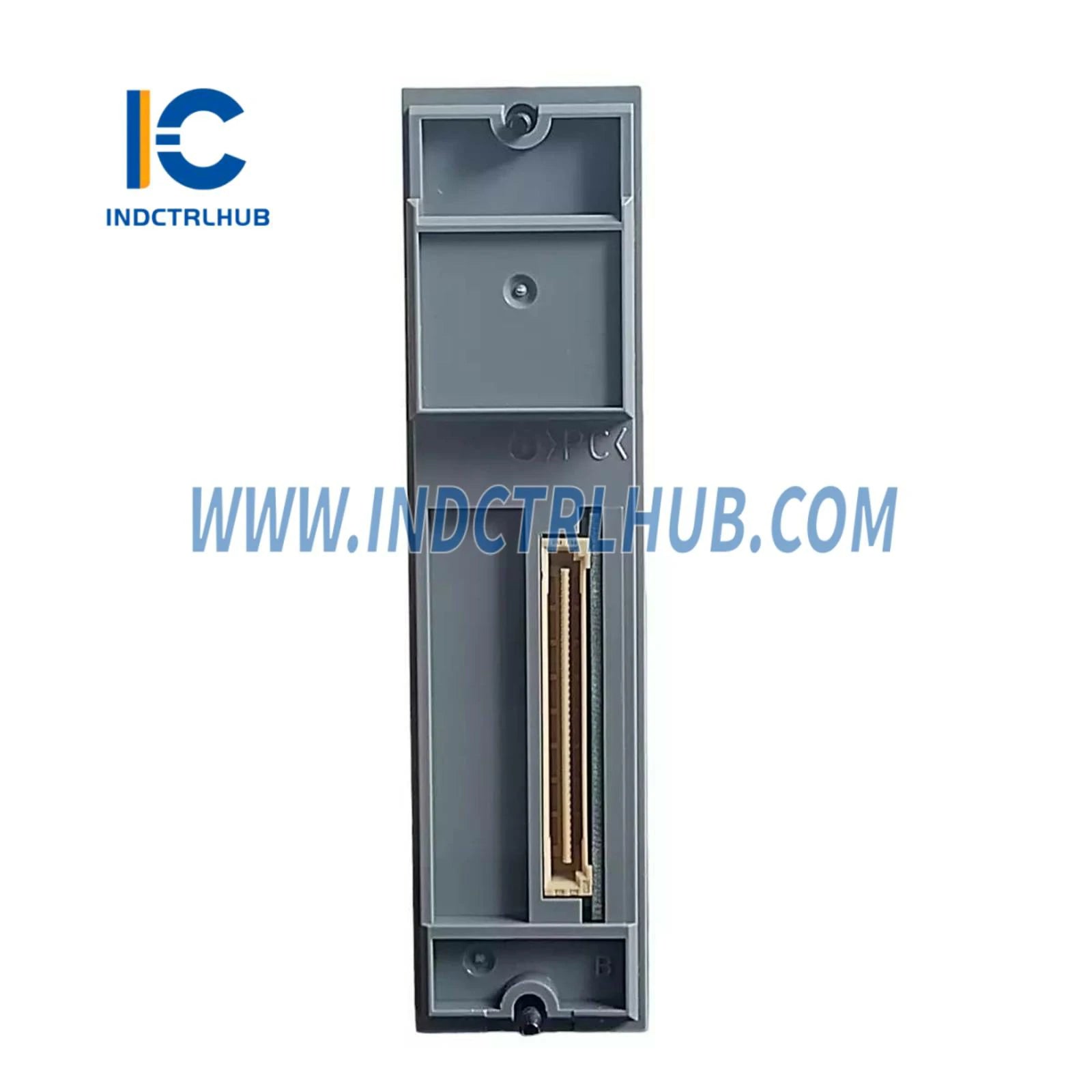

8 kanālu RTD/POT ieejas modulis ar iebūvētu barjeru, izolēti kanāli, standarta tips |
🔹 Tehniskās specifikācijas
|
Vienība |
Specifikācija |
|---|---|
|
Modelis |
ASR133 |
|
Ieejas kanāli |
8 kanāli (izolēti) |
|
Atbalstītie ieejas signāli |
RTD (2, 3, 4 vadi): Pt50, Pt100, Pt200, Pt500, Pt1000 (IEC 60751); Ni100, Ni200 (DIN 43760); Ni120 (Minco)POT (0–10 kΩ, 3 vadi) |
|
Atļautais ieejas spriegums |
±5 V |
|
Izturības spriegums |
1500 V maiņstrāva |
|
Ieejas pretestība (strāvas ieslēgšana/izslēgšana) |
≥ 1 MΩ |
|
Precizitāte (pie 23 °C) |
- Pt50, Pt100, Ni100, Ni200, Ni120: ±150 mΩ- Pt200: ±300 mΩ- Pt500: ±600 mΩ- Pt1000: ±1.2 Ω- POT: ±2 Ω |
|
Atļautais kopējais signāla pretestības līmenis |
50 Ω uz slodzi |
|
Mērījumu strāva |
150 µA |
|
Temperatūras nobīde |
- Pt50, Pt100, Ni100, Ni200, Ni120: ±325 mΩ/10 °C- Pt200: ±650 mΩ/10 °C- Pt500: ±1.3 Ω/10 °C- Pt1000: ±2.6 Ω/10 °C- POT: ±5.2 Ω/10 °C |
|
Datu atjaunināšanas periods |
≤ 1 sekunde |
|
Izdegšanas noteikšana |
Konfigurējams (Visi kanāli: Nav pieejams / Pieejams - UZ / DZĒST) |
|
Strāvas patēriņš |
150 mA (5 V DC), 60 mA (24 V DC) |
|
Svars |
0,3 kg |
|
Ārējā savienojuma vieta |
Spiediena spailes terminālis [Modelis: ATSR3S-0] |
|
Barjeras tips |
Izolēta saskarne |
|
EMC atbilstība |
RCM: EN 55011 A klase 1. grupa |
🔹 Iekšējā drošība un apstiprinājumi
|
Apstiprinājuma veids |
Apraksts |
|---|---|
|
FM apstiprinājums |
Saistītā iekšēji drošā aparatūra priekš: I klase, II, III nodalījums 1, grupas A–G I klase, zona 0, grupa IIC |
|
Nesprāgstošs |
I klase, 2. nodalījums, grupas A–D |
|
Temperatūras kods |
T4 |
🔹 Modeļa konfigurācija
|
Modelis |
Apraksts |
|---|---|
|
ASR133-S00 |
RTD/POT ieejas modulis ar iebūvētu barjeru, 8 kanāli, izolēts, standarta tips |
Piedēkļa koda sadalījums
|
Piedēklis |
Apraksts |
|---|---|
|
-S |
Standarta tips |
|
-00 |
Fiksēts (vienmēr 0) |
🔹 Opciju kodi
|
Opcijas kods |
Apraksts |
|---|---|
|
/SR3S0 |
Spiediena spailes terminālis RTD/POT (Modelis: ATSR3S-0) |
|
/SR3D0 |
Divkāršs rezerves spiediena spailes terminālis RTD/POT (Modelis: ATSR3D-0) |
