Product Description

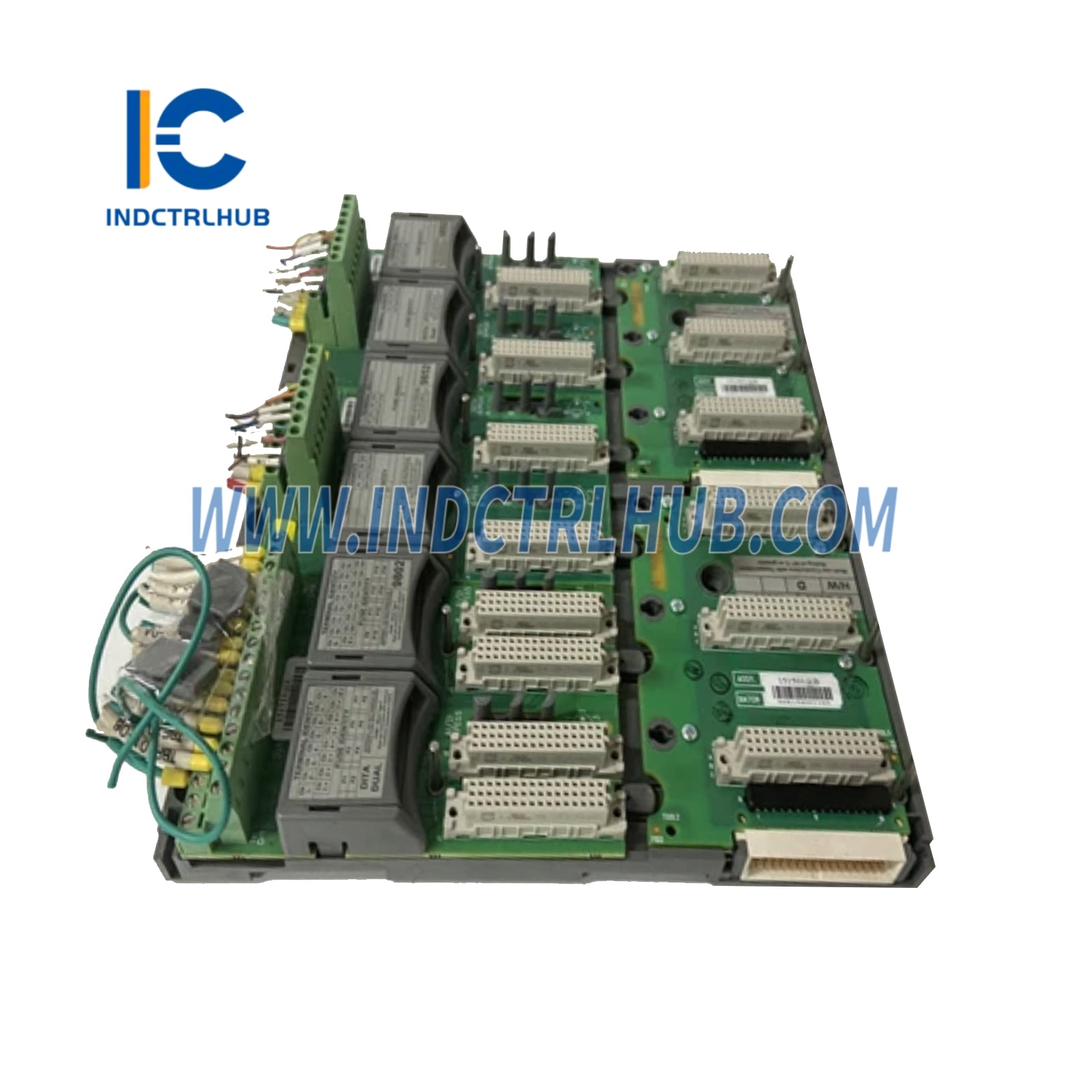

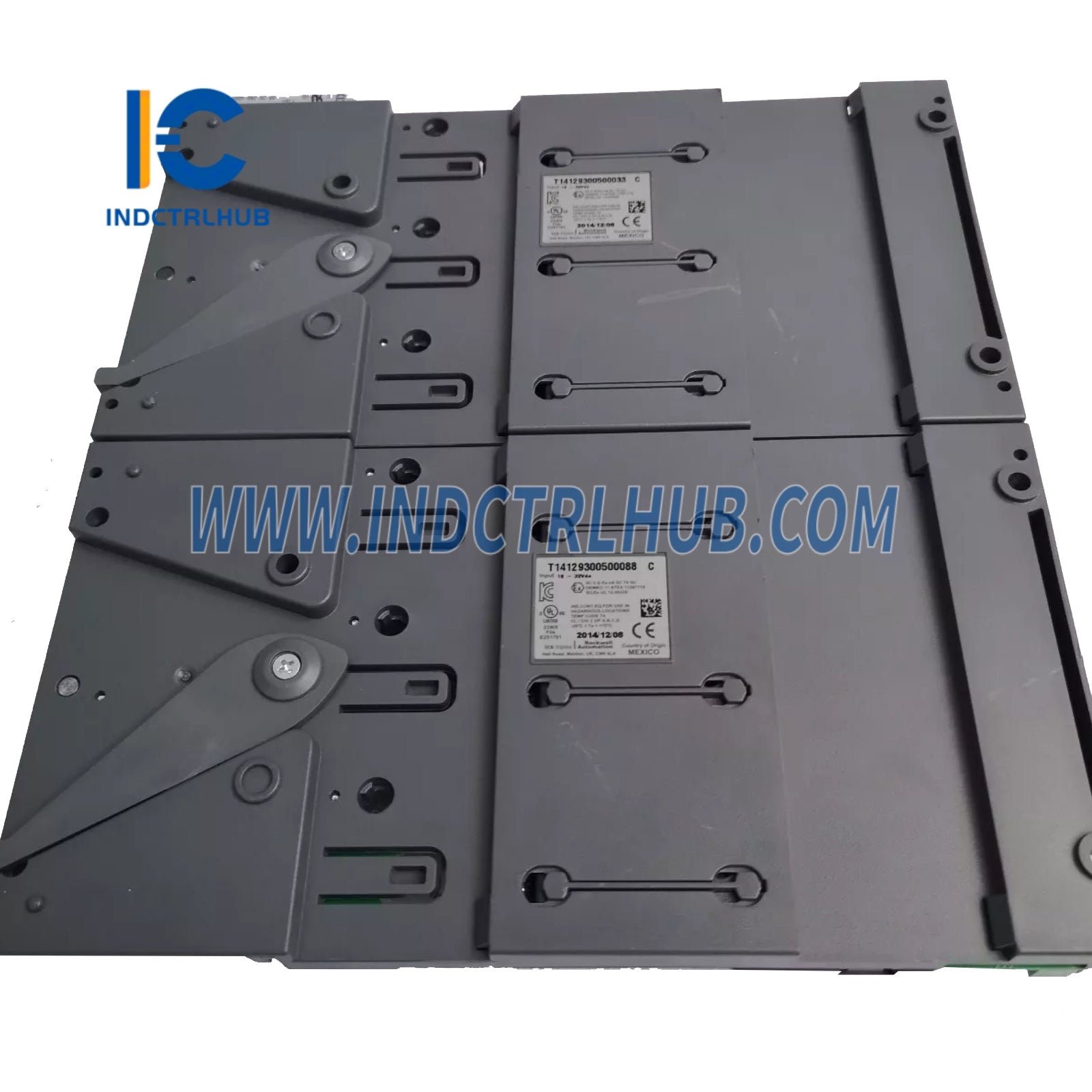

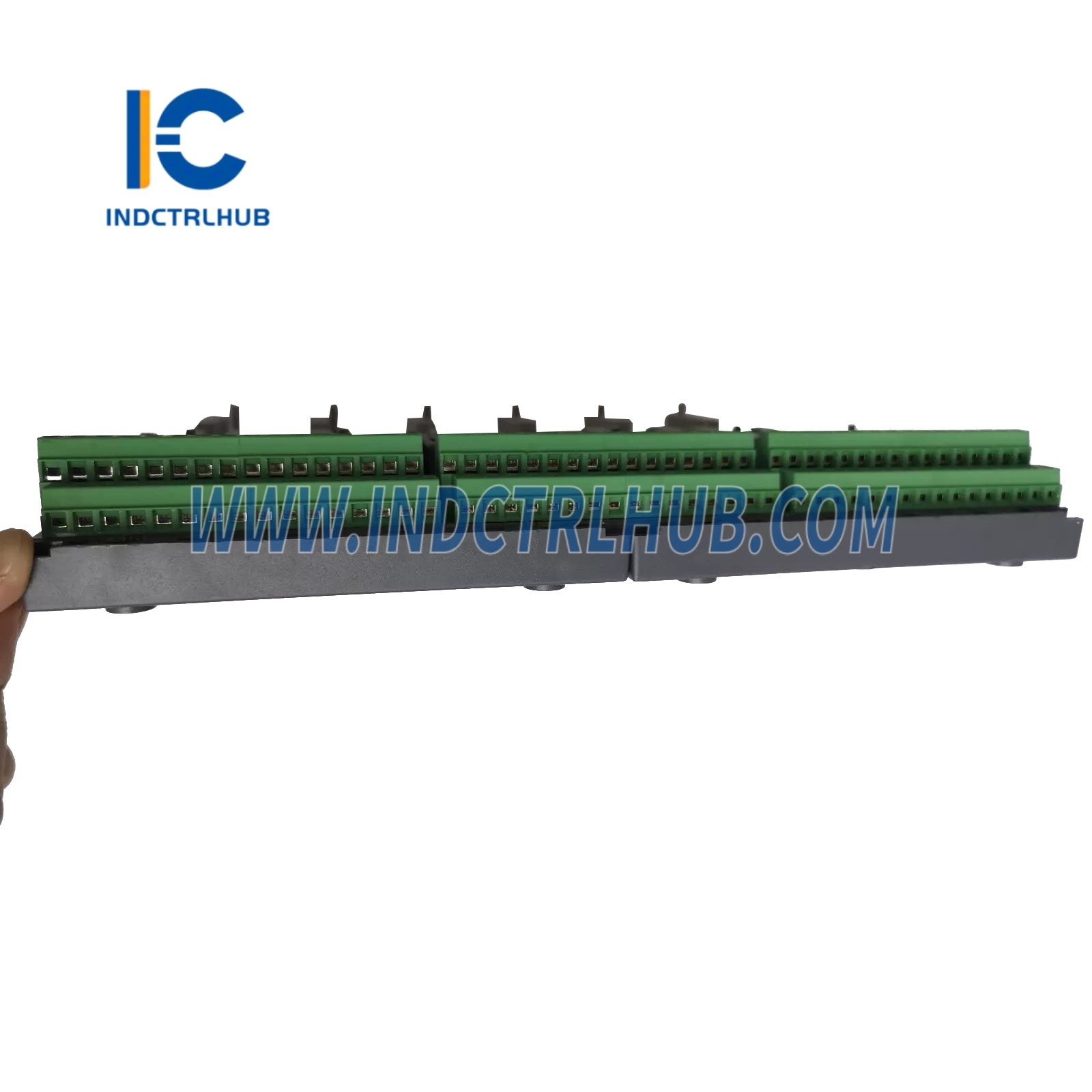

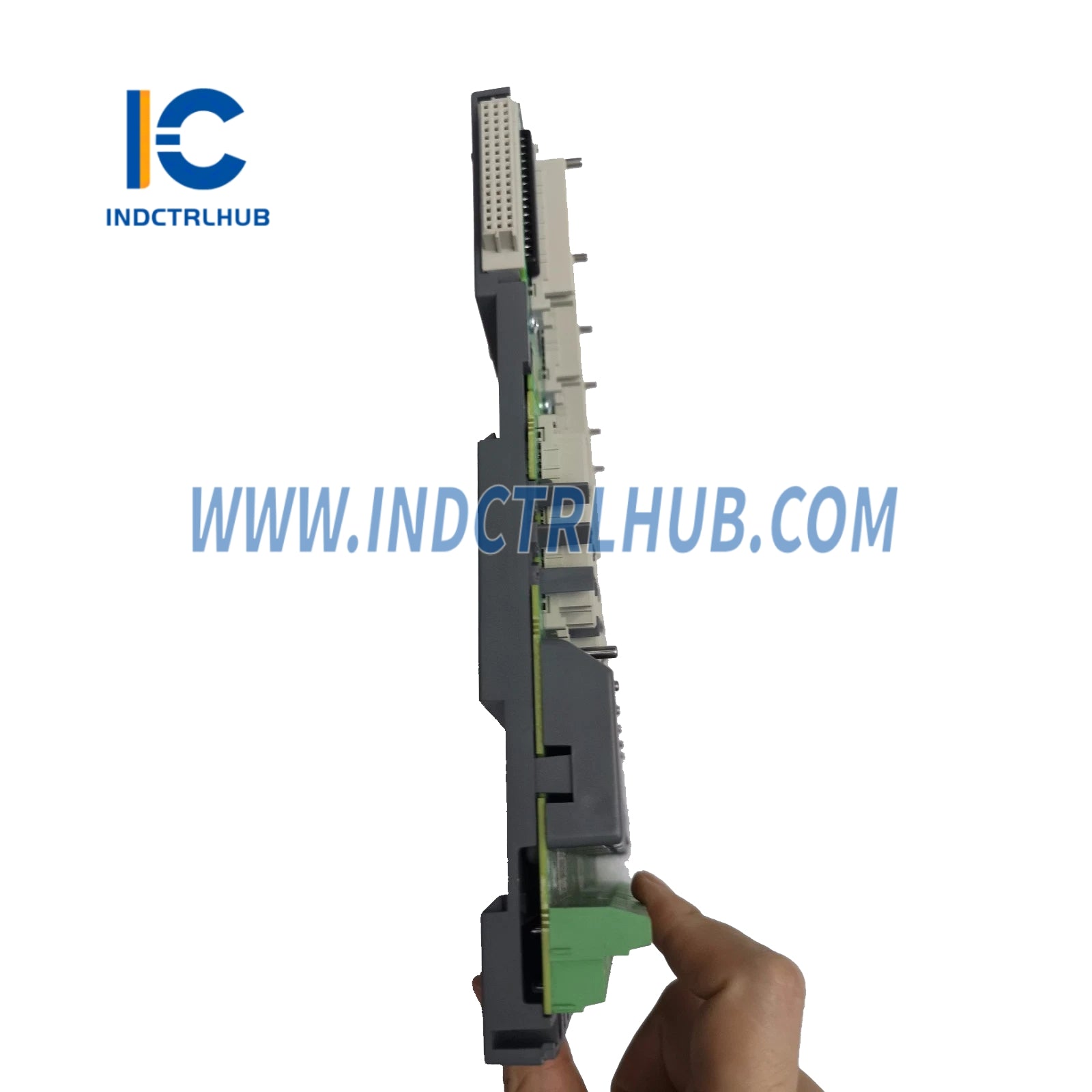

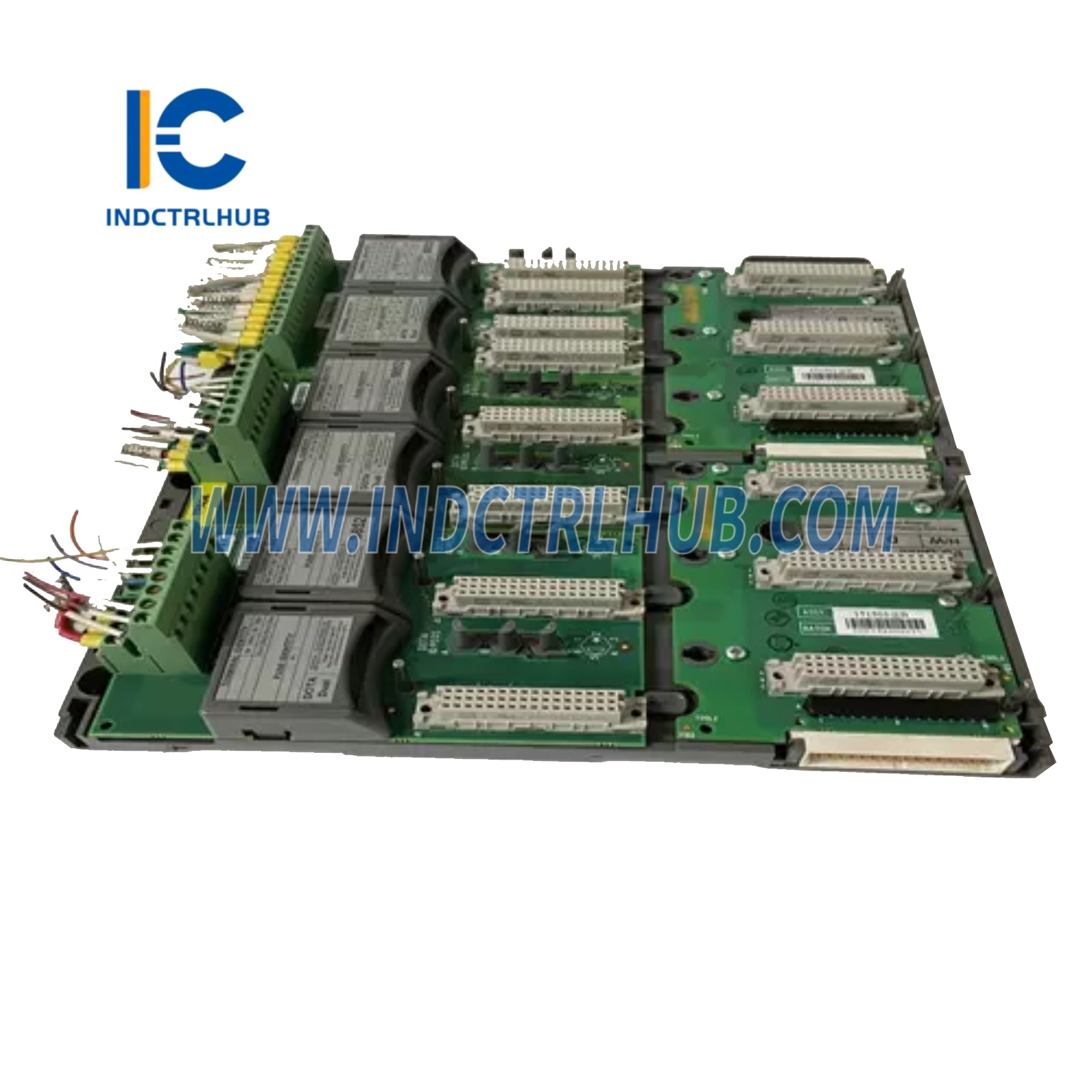

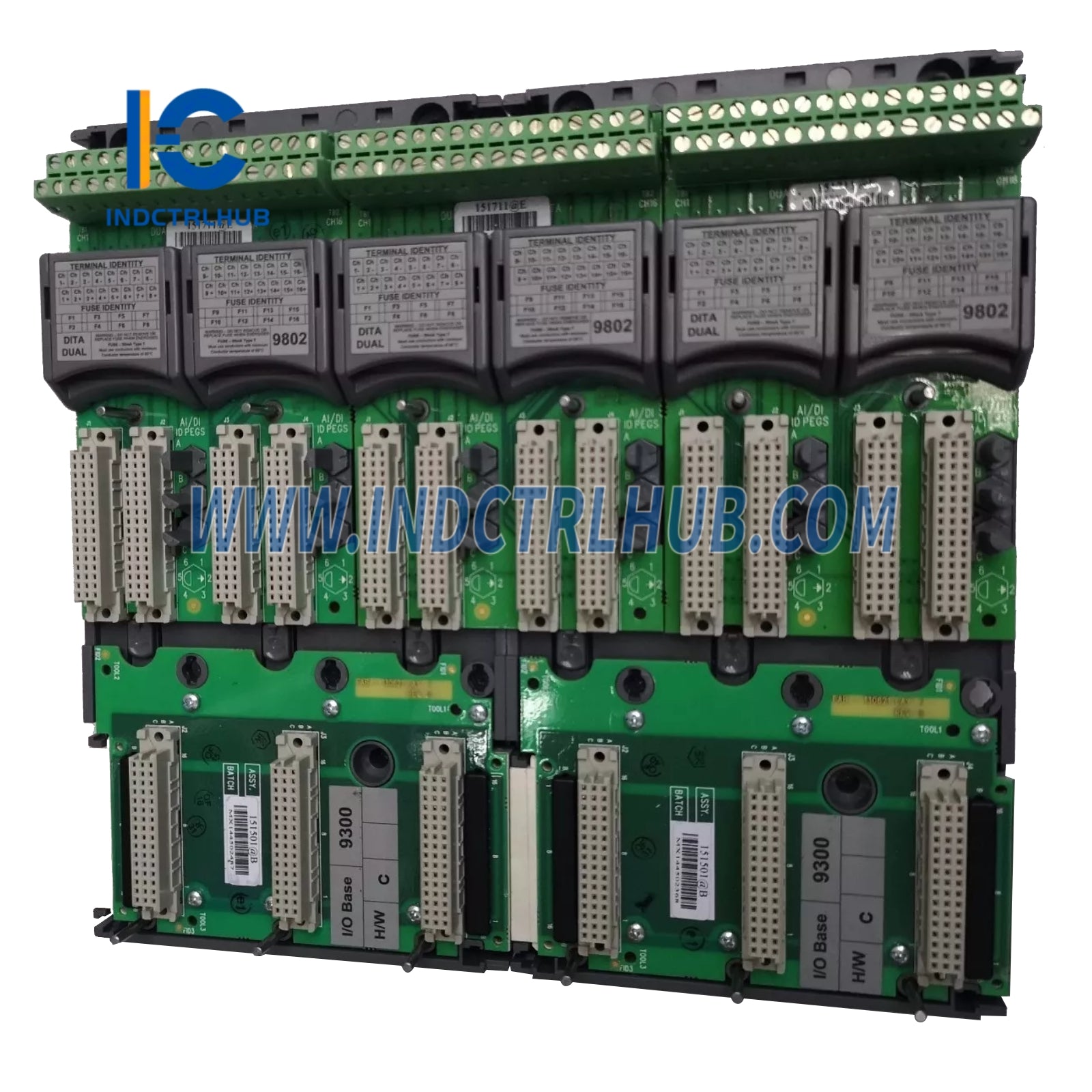

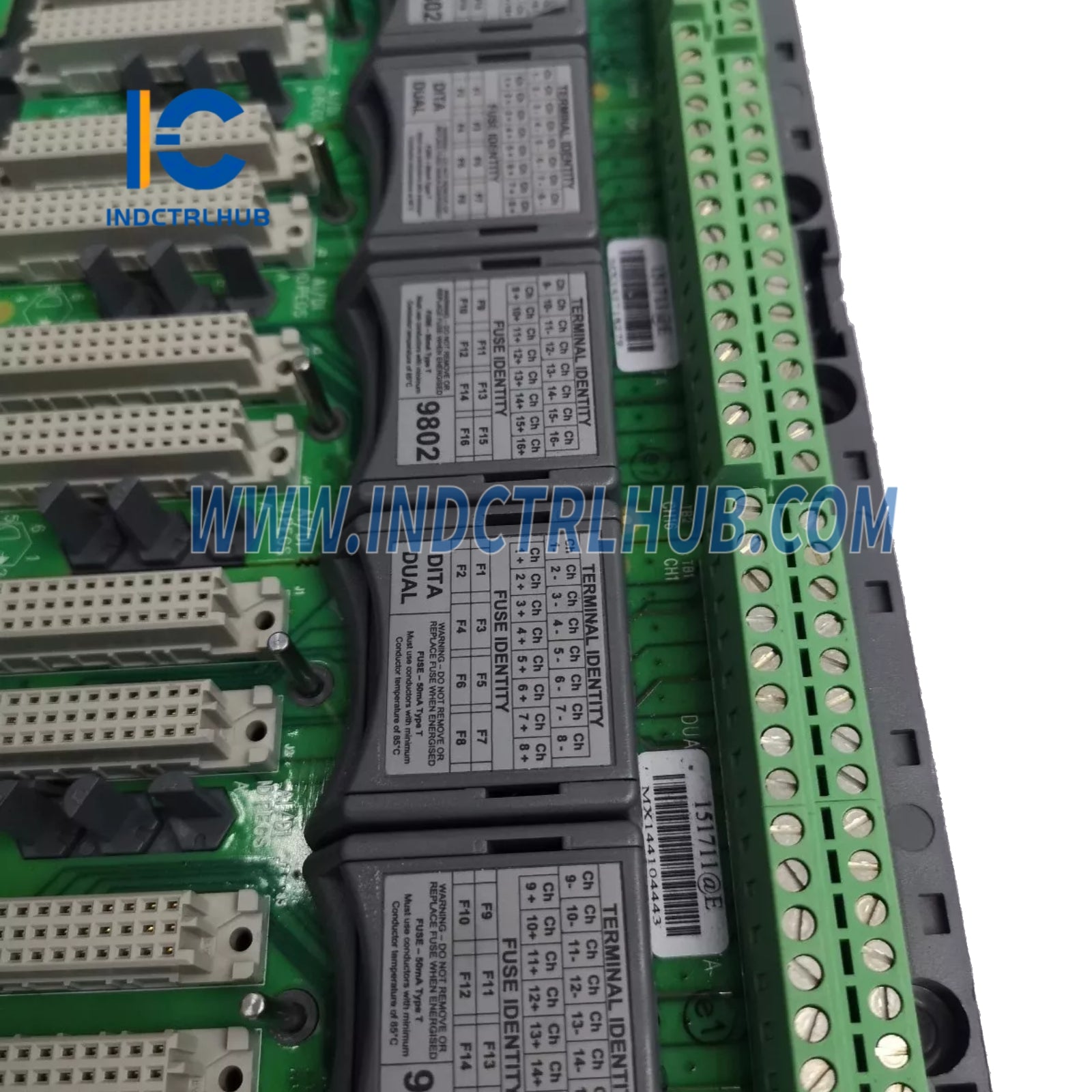

Triconex 9802 I/O joslas paplašinātājs
Produkta pārskats
- Triconex 9802 ir I/O joslas paplašinātājs, kas paredzēts Triconex drošības instrumentālajai sistēmai (SIS), kas ir daļa no Schneider Electric EcoStruxure Tricon platformas. Tas ļauj pievienot papildu I/O moduļus Tricon šasijai, paplašinot I/O joslu un atbalstot sistēmas Trīskāršās modulārās redundances (TMR) arhitektūru. 9802 tiek izmantots drošības kritiskās lietojumprogrammās tādās nozarēs kā naftas un gāzes, ķīmijas un elektroenerģijas ražošana, nodrošinot uzticamu datu pārraidi starp galveno šasiju un paplašināšanas šasijām, vienlaikus saglabājot Drošības integritātes līmeni 3 (SIL3).
Tehniskās specifikācijas
- 9802 ir šādas specifikācijas, pamatojoties uz šī modeļa standarta raksturojumiem:
| Specifikācija | Detaļas |
|---|---|
| Modeļa/daļas numurs | 9802 |
| Ražotājs | Triconex (Schneider Electric) |
| Apraksts | I/O joslas paplašinātājs |
| Sērija | Tricon drošības sistēma |
| Funkcija | Paplašina I/O joslu, lai savienotu papildu I/O moduļus |
| Savienojums | I/O joslas kabeļi (patentēti Triconex) |
| Maksimālais paplašinājums | Atbalsta līdz 14 paplašināšanas šasijām uz vienu galveno šasiju |
| Enerģijas patēriņš | Aptuveni 5 W |
| Darba temperatūra | 0°C līdz 60°C (32°F līdz 140°F) |
| Mitrumspēja | 5% līdz 95% bez kondensācijas |
| Svars | Aptuveni 0,5 kg |
Papildu informācija
- 9802 ietver šādu papildu informāciju, pamatojoties uz tā standarta lietojumu un dokumentāciju:
- Funkcija: Nodrošina saziņu starp galveno šasiju un paplašināšanas šasijām, ļaujot Tricon sistēmai paplašināties, pievienojot I/O moduļus tādām lietojumprogrammām kā ārkārtas izslēgšana (ESD), uguns un gāzes detekcija, kā arī degļu vadības sistēmas (BMS). Saglabā TMR arhitektūru kļūdu noturīgai datu pārraidei.
- Montāža: Uzstādāms speciālā slotā Tricon galvenajā šasijā (piemēram, 8110 vai 8400); savienojas ar paplašināšanas šasijām, izmantojot patentētas I/O joslas kabeļus.
- Saderība: Saderīgs ar Tricon v9.6 un jaunākām sistēmām; darbojas ar šasijām, piemēram, 8110 (augstas blīvuma) un 8400 (zemas blīvuma), un atbalsta I/O moduļus, piemēram, 3503E, 3700A, kā arī komunikācijas moduļus, piemēram, 4119A.
- Konfigurācija: Konfigurēts, izmantojot TriStation 1131 programmatūru; paplašinātāja pašam nav nepieciešama lietotāja programmēšana, jo tas darbojas caurspīdīgi, paplašinot I/O joslu.
- Sertifikāti: Atbilst IEC 61508 SIL3, UL, CE un Factory Mutual (FM) standartiem I klases, 2. sadalījuma bīstamās vietās; atbilst IEC 61131 vides un EMC prasībām.
