Product Description
Produkta detaļas
Ražotājs: Bently Nevada
Sērija: 3500/25

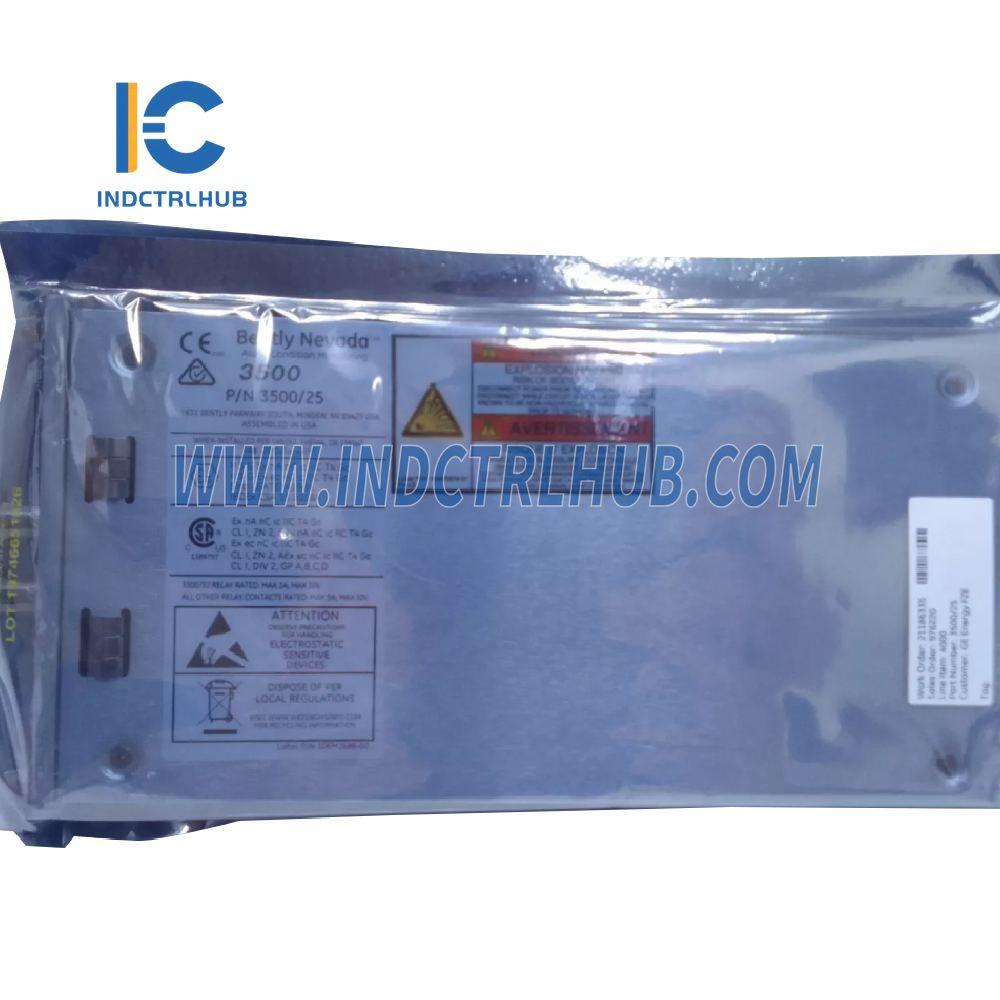

Modeļa/daļas numurs: 3500/25-02-03-RU
Modeļa tips: Iekšējās barjeras I/O modulis
Apraksts
3500/25 Enhanced Keyphasor Module ir pusaugsts, divkanālu modulis, kas paredzēts, lai nodrošinātu Keyphasor signālus monitoru moduļiem 3500 statīvā. Modulis saņem ieejas signālus no tuvuma zondēm vai magnētiskajiem uztvērējiem un pārvērš tos digitālos Keyphasor signālos, kas identificē precīzu Keyphasor atzīmes pozīciju rotējošajā vārpstā. 3500 Mašīnu aizsardzības sistēma var apstrādāt līdz četrām Keyphasor signāliem parastā konfigurācijā vai līdz astoņiem signāliem pāru konfigurācijā.
Specifikācijas
Ieejas
- Enerģijas patēriņš: 3.2 vati (tipiski)
-
Signāls:
- Katrs Keyphasor modulis var pieņemt līdz diviem transduceru signāliem no tuvuma zondes transduceriem vai magnētiskajiem uztvērējiem.
-
Ieejas signāla diapazons:
- Neizolētie I/O moduļi: +0.8V līdz -21.0V
- Izolētie I/O moduļi: +5V līdz -11V
- Signāli, kas pārsniedz ieejas diapazonu, tiek iekšēji ierobežoti modulī.
- Minimālais rotācijas ātrums pasīvajiem magnētiskajiem uztvērējiem: 200 apgr./min (3.3 Hz).
- Ieejas pretestība: vismaz 21.8 kΩ
Vides ierobežojumi
| Parametrs | Darbības rādiuss |
|---|---|
| Darbības temperatūra | -30°C līdz +65°C (-22°F līdz +150°F), ja lieto kopā ar Keyphasor I/O moduli, kas nav iekšējās barjeras versija. |
| 0°C līdz +65°C (32°F līdz +150°F), ja lieto kopā ar Keyphasor iekšējās barjeras I/O moduli (iekšējā terminācija). | |
| Uzglabāšanas temperatūra | -40°C līdz +85°C (-40°F līdz +185°F) |
| Mitrumspēja | 95%, bez kondensāta |
Fiziskās specifikācijas
| Komponents | Izmēri (A x P x D) | Svars |
|---|---|---|
| Keyphasor Modulis | 241.3 mm x 24.4 mm x 103.1 mm | 0.46 kg (1.01 lbs) |
| (9.50 in x 0.96 in x 4.06 in) |
Stenda vietas prasības
- 1 pilna augstuma aizmugures slots
Pasūtīšanas informācija
Daļas numura formāts 3500/25 Enhanced Keyphasor Module ir 3500/25-AA-BB-CC.
Lauka sadalījums:
-
A: Kanālu skaits
- 01: Viena pusaugstuma 2 kanālu Keyphasor karte (pasūtījums 2 kanāliem)
- 02: Divas pusaugstas 2 kanālu Keyphasor kartes (pasūtīt 4 kanāliem)
-
B: I/O moduļa tips
- 01: I/O modulis ar iekšējām pieslēgvietām
- 02: I/O modulis ar ārējām pieslēgvietām
- 03: Iekšējā barjera I/O ar iekšējām pieslēgvietām
- 04: Izolēta I/O modulis ar iekšējām terminācijām (izstrādāts lietošanai ar magnētiskajiem uztvērējiem)
- 05: Izolēta I/O modulis ar ārējām terminācijām (izstrādāts lietošanai ar magnētiskajiem uztvērējiem)
-
C: Aģentūras apstiprinājuma opcija
- 00: Nav nepieciešams
- 01: cNRTLus (1. klases, 2. nodalījums)
- 02: ATEX/IECEx/CSA (1. klases 2. zona)
