Product Description
Produkta pārskats

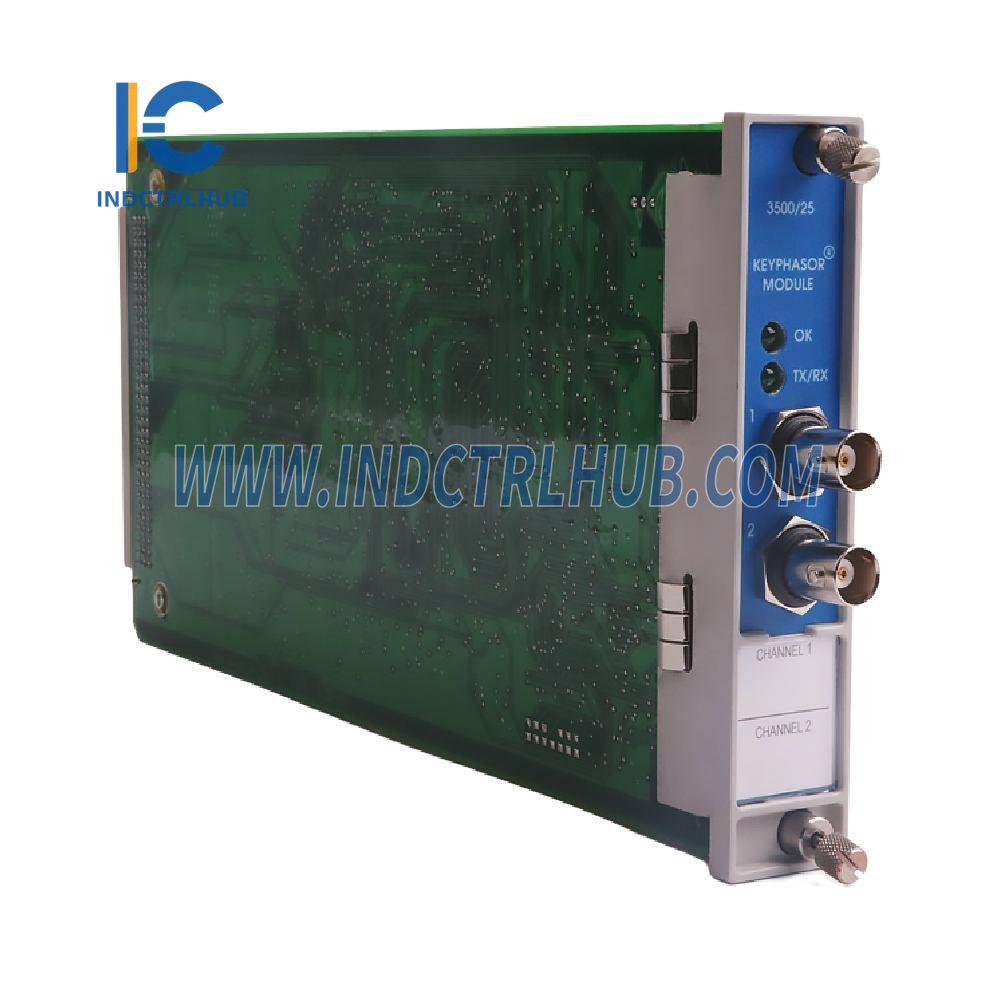

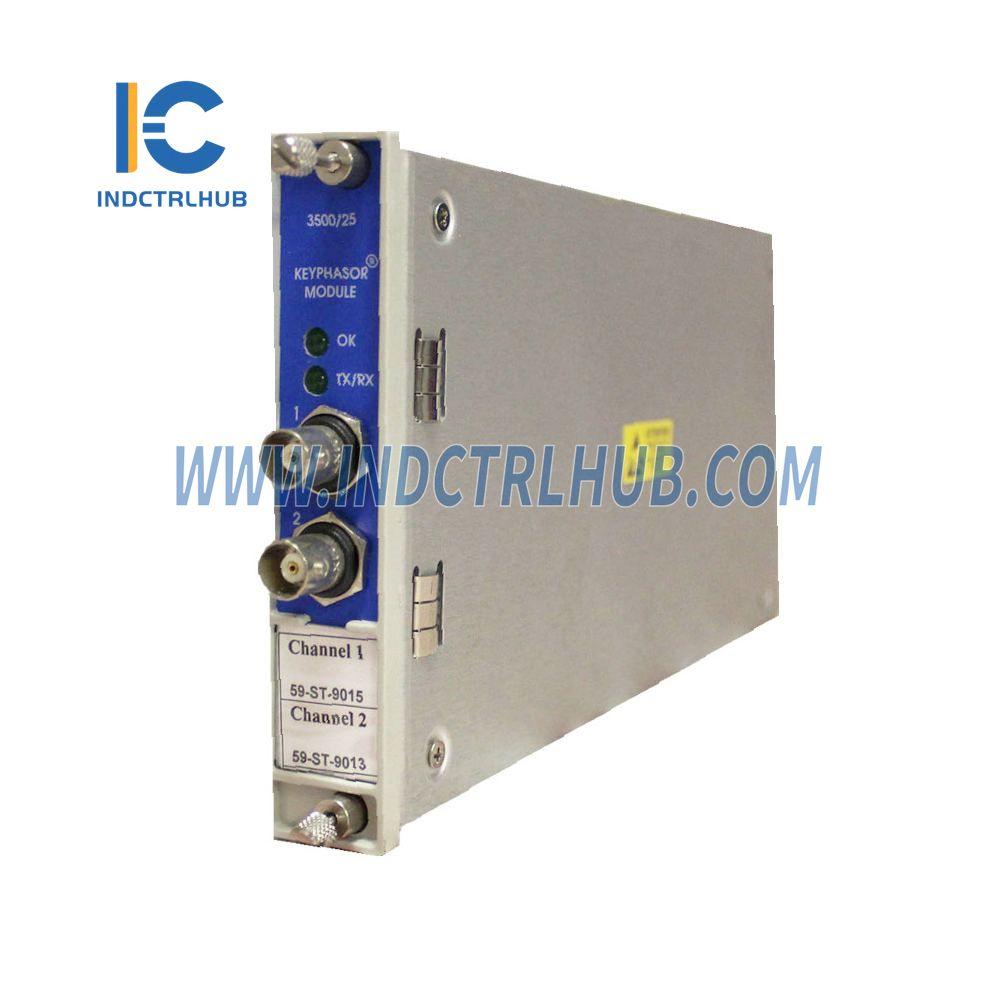

- Ražotājs: Bently Nevada
- Sērija: 3500/25
- Modeļa/daļas numurs: 3500/25-01-03-00
- Tips: Keyphasor kartes I/O modulis
- Funkcija: Modulis nodrošina Keyphasor signālus, lai uzraudzītu moduļus 3500 statīvā, pārveidojot ieejas signālus no tuvuma sensoriem vai magnētiskajiem uztvērējiem digitālos Keyphasor signālos. Šie signāli iezīmē Keyphasor transducera izlīdzinājumu ar vārpstas Keyphasor atzīmi.
Specifikācijas
- Enerģijas patēriņš: 3.2 vati (tipiski)
-
Signāla ieeja:
- Transducer signāli: Līdz 2 signāliem no tuvuma sensoriem vai magnētiskajiem uztvērējiem
-
Ieejas sprieguma diapazons:
- Neizolētas I/O moduļi: +0.8V līdz -21.0V
- Izolētas I/O moduļi: +5V līdz -11V
- Ieejas pretestība: 21.8 kΩ (minimāla)
- Magnētiskā uztveršana: Vārpstas ātrums >200 apgr./min (3.3 Hz)
-
Vides ierobežojumi:
-
Darbības temperatūra:
- -30°C līdz +65°C (-22°F līdz +150°F) neiekšējo barjeru versijām
- 0°C līdz +65°C (32°F līdz +150°F) iekšējo barjeru versijām
- Uzglabāšanas temperatūra: -40°C līdz +85°C (-40°F līdz +185°F)
- Mitrumspēja: 95% bez kondensāta
-
Darbības temperatūra:
-
Fiziskie izmēri:
- Augstums: 241.3 mm (9.50 in)
- Platums: 24.4 mm (0.96 in)
- Dziļums: 103.1 mm (4.06 in)
- Svars: 0.46 kg (1.01 lbs.)
- Statīva vieta: 1 pilna augstuma aizmugures slots
Pasūtīšanas informācija
Modeļa numura formāts ir 3500/25-AA-BB-CC, kur:
-
A: Kanālu skaits
- 01 = 1 karte (2 kanāli)
- 02 = 2 kartes (4 kanāli)
-
B: I/O moduļa veids
- 01 = Iekšējās pieslēgvietas
- 02 = Ārējās pieslēgvietas
- 03 = Iekšējā barjera I/O (iekšējās pieslēgvietas)
- 04 = Izolēta I/O ar iekšējām pieslēgvietām (magnētiskajiem uztvērējiem)
- 05 = Izolēta I/O ar ārējām pieslēgvietām (magnētiskajiem uztvērējiem)
-
C: Aģentūras apstiprinājuma opcija
- 00 = Nav apstiprinājuma
- 01 = cNRTLus (1. klase, 2. dalījums)
- 02 = ATEX/IECEx/CSA (1. klase, 2. zona)
