Product Description
Produkta pārskats

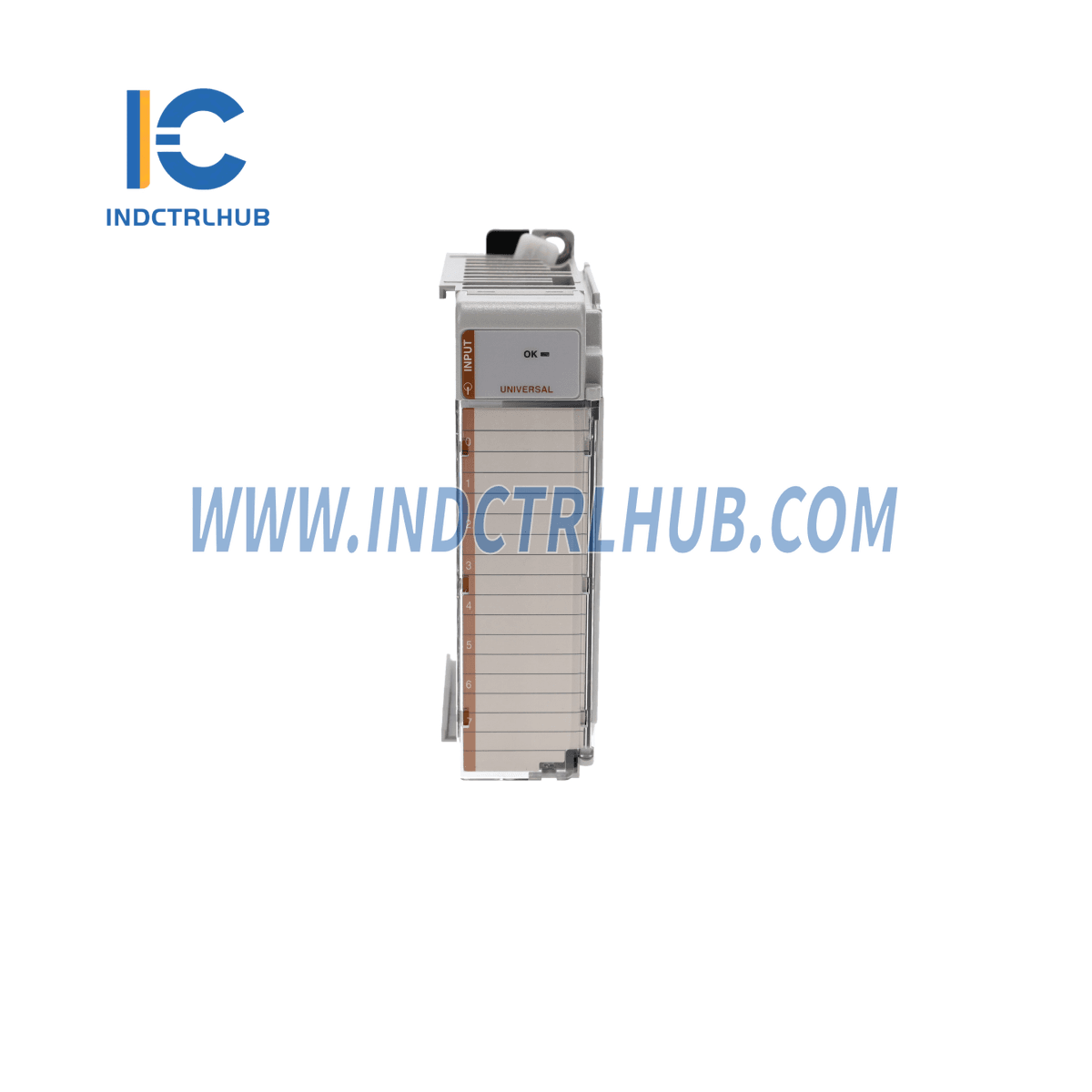

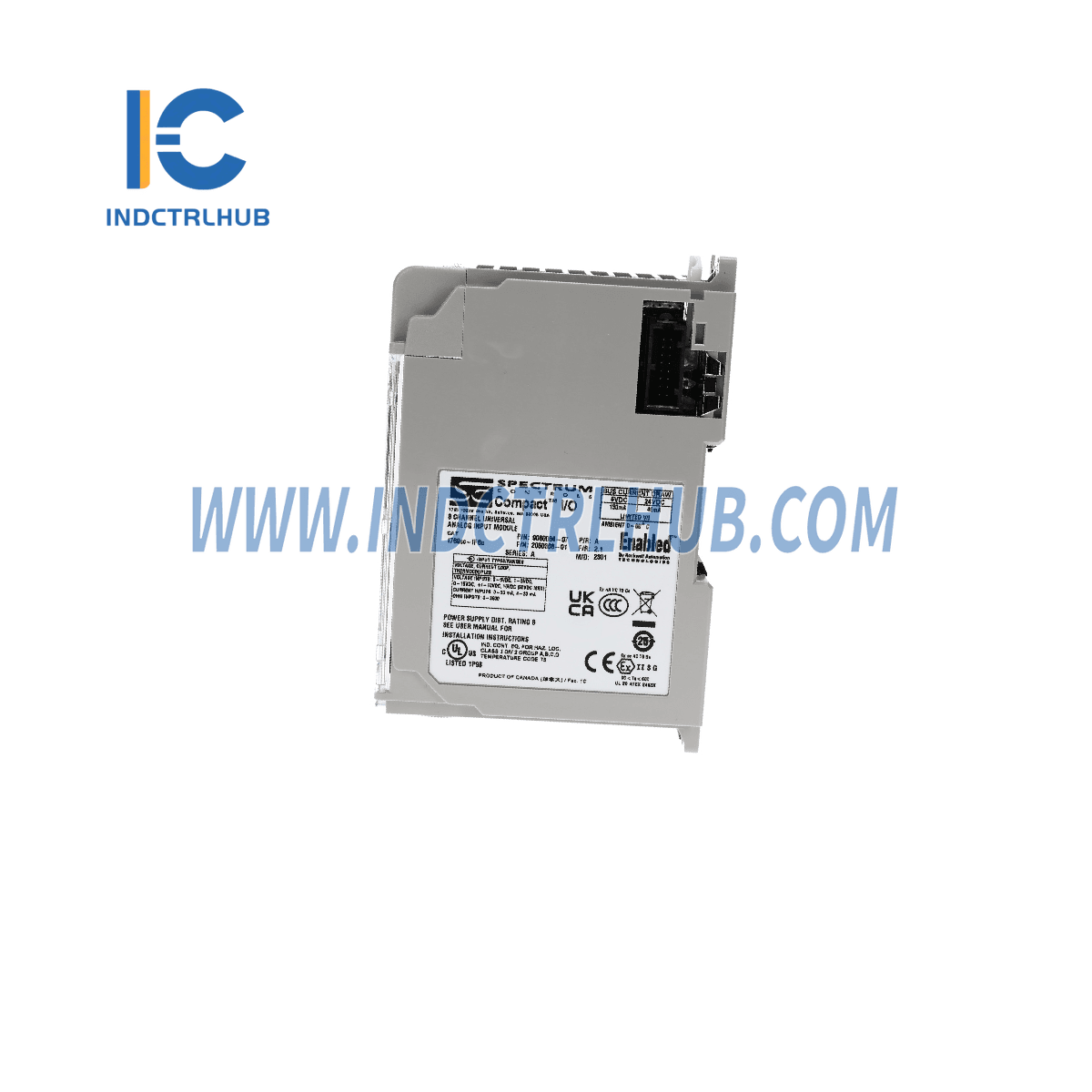

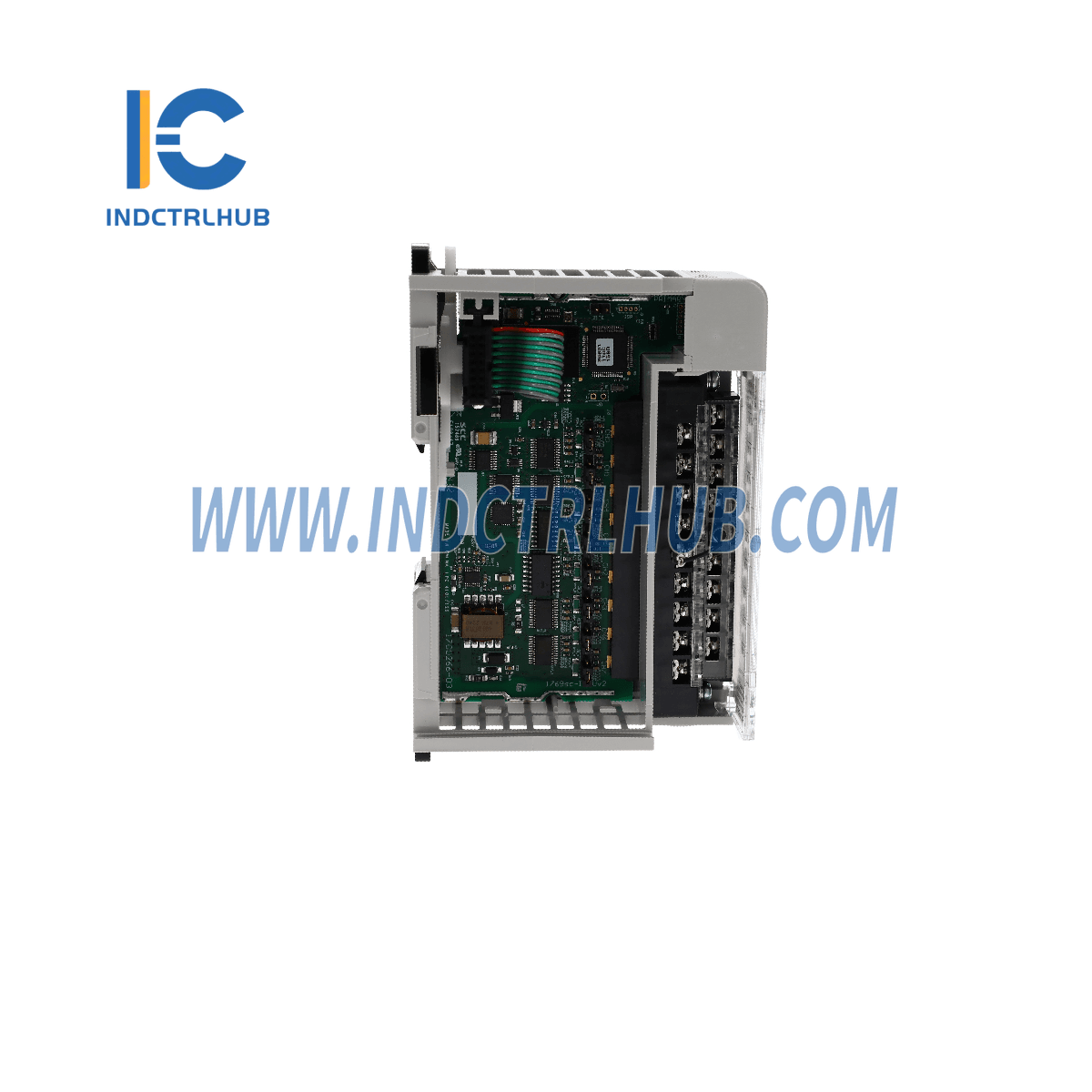

- Ražotājs: Allen-Bradley
- Modeļa/daļas numurs: 1769SC-IF8U
- Modeļa tips: CompactLogix 8 kanālu universāla analogo ieeju modulis
- Apraksts: konformāli pārklāts, 8 kanālu analogo ieeju modulis, paredzēts lietošanai ar CompactLogix sistēmām, atbalstot plašu ieejas veidu klāstu, piemēram, termopārus (TC), RTD, mV un sprieguma/strāvas signālus.
Galvenās īpašības
- 8 kanāli universālām analogo ieejām
- Atbalsta plašu ieejas veidu klāstu:
- Termopāri (TC): Tips J, Tips K, Tips T, Tips B, Tips E, Tips R, Tips S, Tips N, Tips C
- RTD (Izturības temperatūras detektori)
- Spriegums/Strāva: 0-20mA, 4-20mA, -50 līdz 50mV DC, 0 līdz 10V DC, ±10V DC
- Izturības ieejas (0-150Ω, 0-1kΩ, utt.)
- Integrēts ar Studio5000® programmēšanas programmatūru ērtai sistēmas integrācijai
- Konformālais pārklājums aizsardzībai skarbās rūpnieciskajās vidēs
- Encompass partnera produkts, atbalstīts saskaņā ar Rockwell Automation TechConnect programmu
Tehniskās specifikācijas
| Atribūts | Specifikācija |
|---|---|
| Produktu sērija | CompactLogix (sērija 1768 / 1769) |
| Komponentes tips | Analogo ieeju modulis |
| Analogo ieeju skaits | 8 |
| Analogo ieeju veidi | Strāva, Spriegums, RTD, Pretestība, Termopāris, mV |
| Analogo ieeju diapazoni | - Skatīt detalizētu atbalstīto ieejas diapazonu sarakstu augstāk |
| Analoga izšķirtspēja (ieeja) | 16 bitu (ar zīmi) |
| Darba temperatūra (maks.) | 60°C (140°F) |
| Uzglabāšanas temperatūra (maks) | 85°C (185°F) |
| Uzglabāšanas temperatūra (min) | -45°C (-49°F) |
| Relatīvais mitrums (maks.) | 95% RH |
Lietojumi
- Temperatūras mērīšana: Ideāli piemērots temperatūras lietojumiem, izmantojot RTD vai termopārus
- Rūpnieciskās vadības sistēmas: Piemērots dažādām sistēmām, kurām nepieciešami analogi ieejas signāli (piemēram, procesu vadība, robotika, testēšanas iekārtas)
- Elastīga integrācija: Viegli integrējas ar CompactLogix sistēmām, izmantojot Studio5000® programmēšanas programmatūru
- Skarbi apstākļi: Konformālais pārklājums nodrošina aizsardzību pret piesārņotājiem un skarbiem apstākļiem rūpnieciskajā vidē
