Product Description
Produkta detaļas

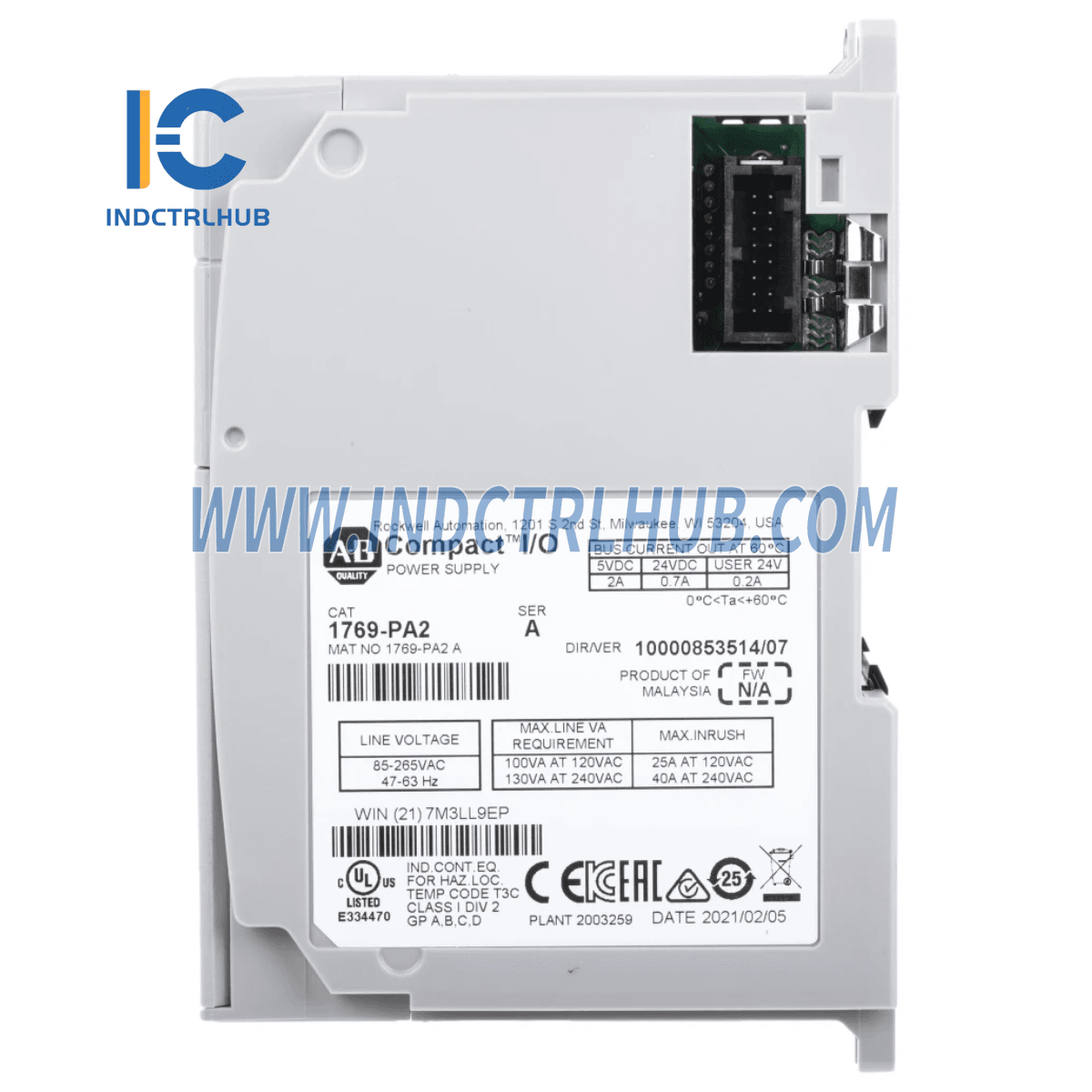

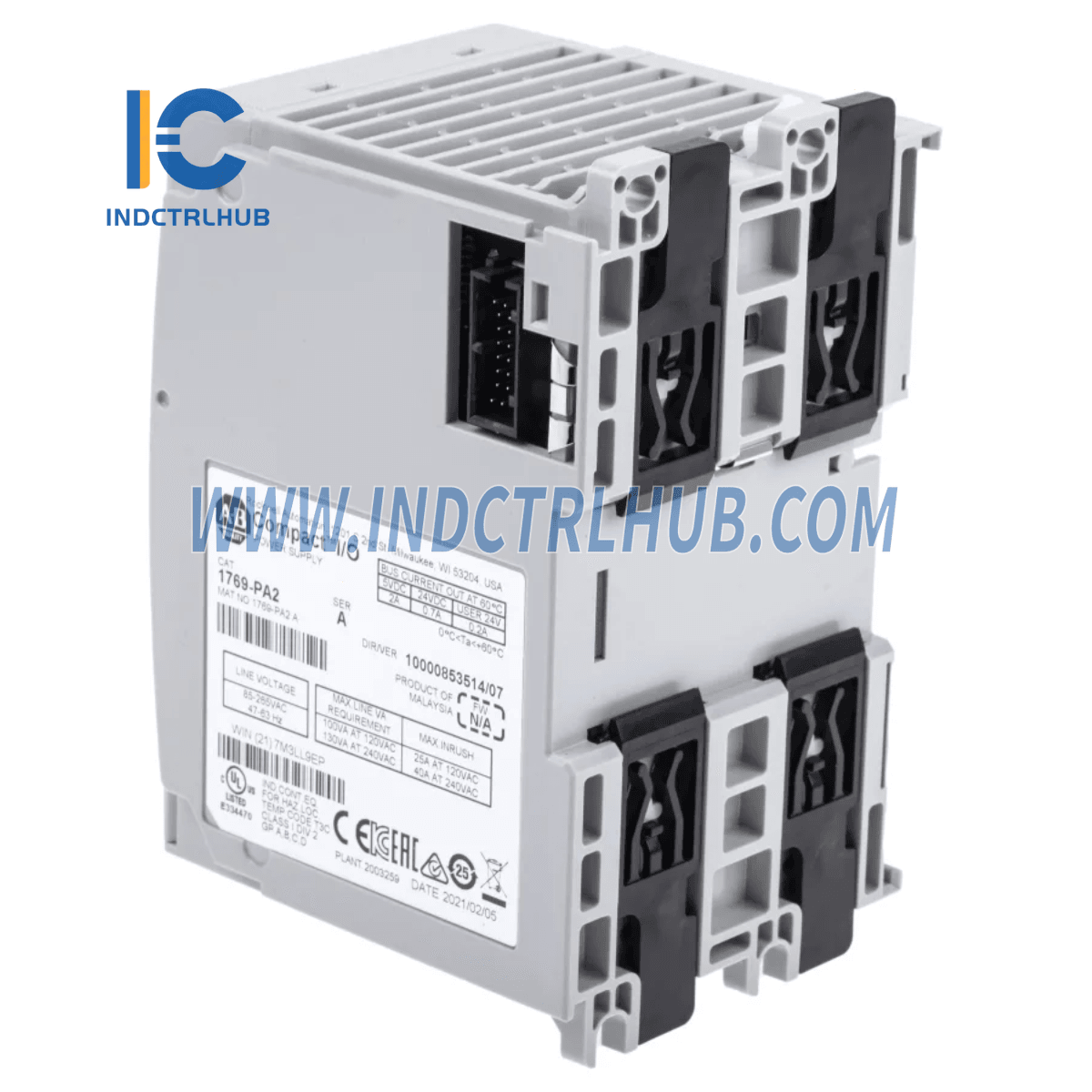

- Ražotājs: Allen-Bradley
- Modeļa/daļas numurs: 1769-PA2
- Modeļa tips: CompactLogix AC 2A/0.8A barošanas avots
Galvenās specifikācijas
| Atribūts | Apraksts |
|---|---|
| Ieejas sprieguma diapazons | 85…265V AC vai 19.2…31.2V DC |
| Ieejas frekvences diapazons | 47…63 Hz (tikai maiņstrāva) |
| Izolācijas spriegums | 265V (maiņstrāvas ieeja), 75V (līdzstrāvas ieeja) |
| Strāvas kapacitāte pie 5V DC | 2,0 A |
| Strāvas kapacitāte pie 24V DC | 0,8 A |
| Drošinātāja tips | Littelfuse 02153.15MXP |
| Vada izmērs | 2,5 mm² (14 AWG) cieta vara vads |
| Iekārtas korpusa tipa novērtējums | Nav (atvērta tipa) |
| Svars | Aptuveni 525 g (1.16 lb) |
| Izmēri (A x P x D) | 118 x 70 x 87 mm (4,65 x 2,76 x 3,43 collas) |
Temperatūras specifikācijas
| Atribūts | Apraksts |
|---|---|
| Darba temperatūras diapazons | 0°C līdz 60°C (32°F līdz 140°F) |
| Ziemeļamerikas temperatūras kods | T3C |
| UKEX/ATEX/IECEx temperatūras kods | Nav pieejams vai T4 atkarībā no modeļa varianta |
Elektriskās specifikācijas
| Atribūts | Apraksts |
|---|---|
| Izolācijas spriegums (AC) | Rutīnas tests pie 2596V DC 1 sekundi |
| Izolācijas spriegums (DC) | Rutīnas tests pie 1697V DC 1 sekundi |
| Strāvas kapacitāte pie 5V DC | 2,0 A |
| Strāvas kapacitāte pie 24V DC | 0,8 A |
Iekārta un uzstādīšana
| Atribūts | Apraksts |
|---|---|
| Stiprinājuma veids | Atvērta tipa |
| Vada tips | Novērtēts 90°C (194°F), izolācijas maksimālais biezums 1,2 mm (3/64 collas) |
| Vada izmērs | 2,5 mm² (14 AWG) cieta vara vads |
