Product Description
～Produkta detaļas
- Ražotājs: Allen-Bradley
- Modeļa/daļas numurs: 1769-OB32

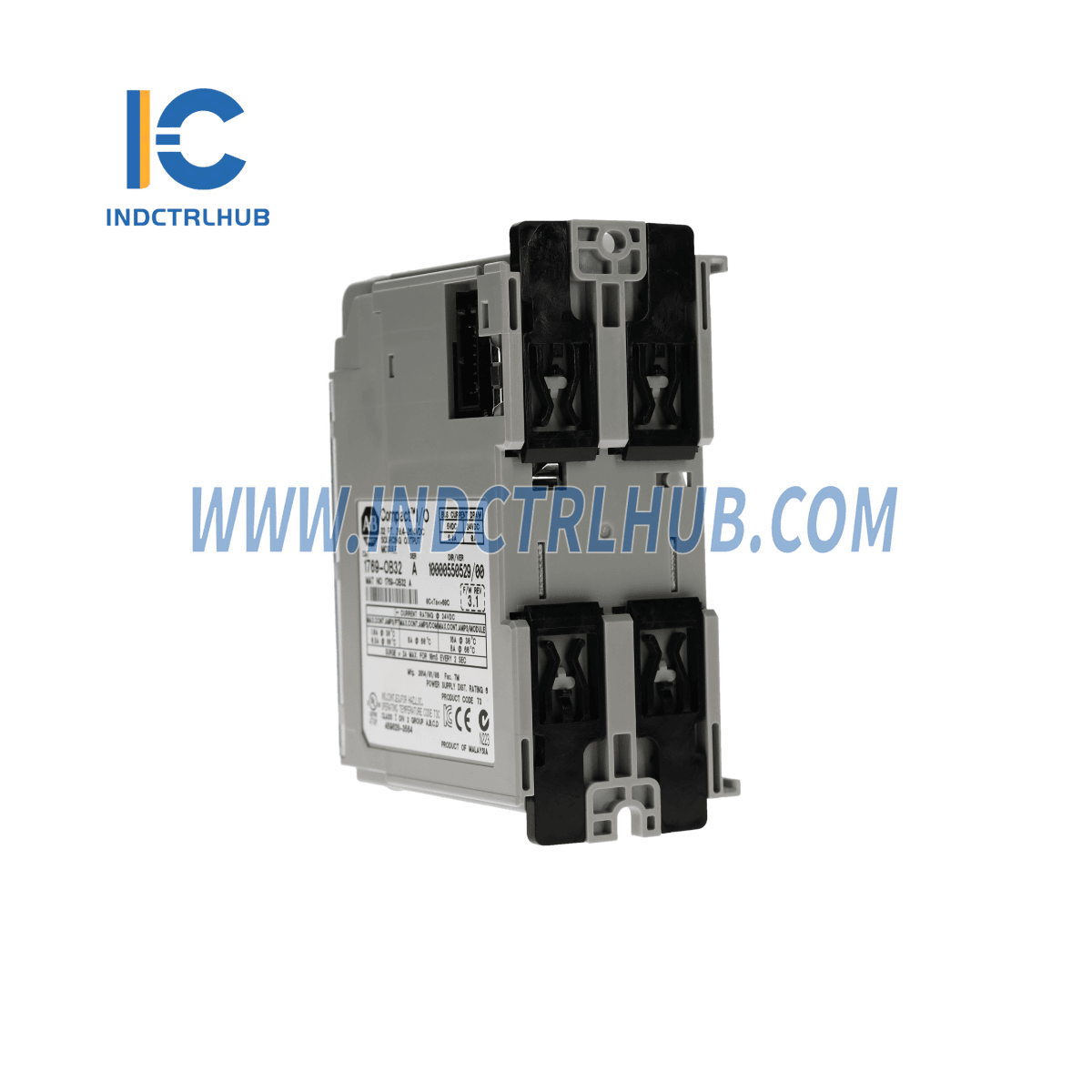

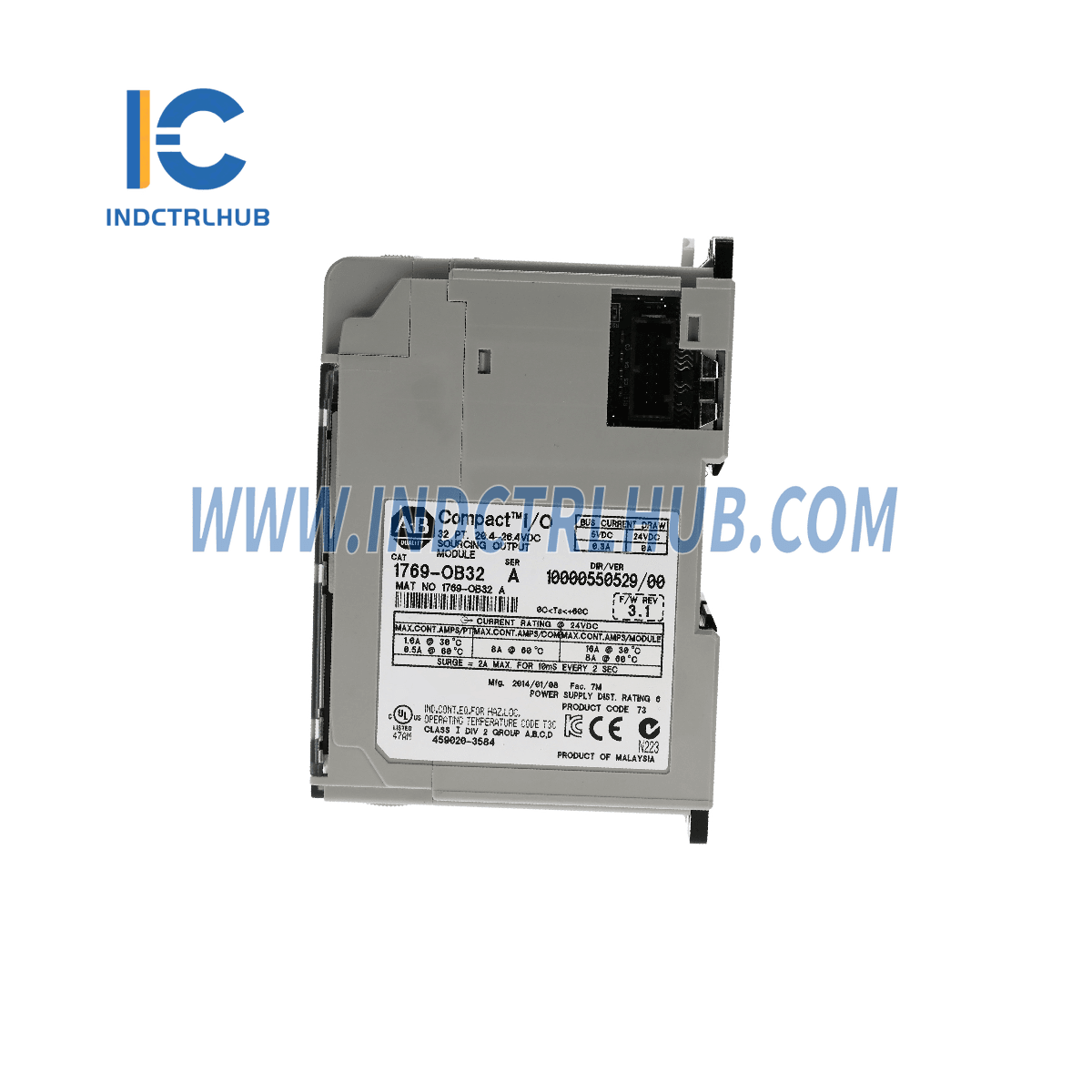

- Modeļa tips: CompactLogix 32 Pt 24VDC D/O modulis
Vispārējās specifikācijas
| Atribūts | Specifikācija |
|---|---|
| Izmēri | 118 mm (augstums) x 87 mm (dziļums) x 52,5 mm (platums) |
| Augstums, ieskaitot stiprinājuma cilnes: 138 mm | |
| 4,65 collas (augstums) x 3,43 collas (dziļums) x 2,07 collas (platums) | |
| Augstums, ieskaitot stiprinājuma cilnes: 5,43 collas | |
| Aptuvenais sūtīšanas svars | 450g (0,992 lbs.) |
| Uzglabāšanas temperatūra | -40°C līdz +85°C (-40°F līdz +185°F) |
| Darbības temperatūra | 0°C līdz +60°C (32°F līdz +140°F) |
| Darbības mitrums | 5% līdz 95% bez kondensācijas |
| Darbības augstums | 2000 metri (6561 pēda) |
| Vibrācija | Darbojas: 10 līdz 500 Hz, 5G, maksimālais virsotņu starpums 0,030 collas |
| Releja darbība: 2G | |
| Triecienizturība | Darbojas: 30G (panelī uzstādīts), 20G (DIN sliedē uzstādīts) |
| Releja darbība: 7,5G (panelī uzstādīts), 5G (DIN sliedē uzstādīts) | |
| Neoperatīvs: 40G (panelī uzstādīts), 30G (DIN sliedē uzstādīts) | |
| Aģentūru sertifikāti | • C-UL sertificēts (saskaņā ar CSA C22.2 Nr. 142) |
| • UL 508 sarakstā | |
| • CE un C-Tick atbilstība piemērojamām direktīvām | |
| Bīstamas vides klase | I klase, 2. nodaļa, bīstama vieta, grupas A, B, C, D (UL 1604, C-UL saskaņā ar CSA C22.2 Nr. 213) |
| Starojuma un vadītās emisijas | EN50081-2 A klase |
Elektriskie / EMC testi
| Testa veids | Specifikācija |
|---|---|
| ESD imunitāte (IEC61000-4-2) | 4 kV kontakts, 8 kV gaiss, 4 kV netiešs |
| Starojuma imunitāte (IEC61000-4-3) | 10 V/m, 80 līdz 1000 MHz, 80% amplitūdas modulācija, +900 MHz atslēgts nesējs |
| Ātra pārejoša sprieguma sprādziens (IEC61000-4-4) | 2 kV, 5 kHz |
| Pārsprieguma imunitāte (IEC61000-4-5) | 2 kV kopējā režīmā, 1 kV diferenciālajā režīmā |
| Vadīta imunitāte (IEC61000-4-6) | 10V, 0,15 līdz 80 MHz |
