Product Description
Produkta detaļas
- Ražotājs: Allen-Bradley

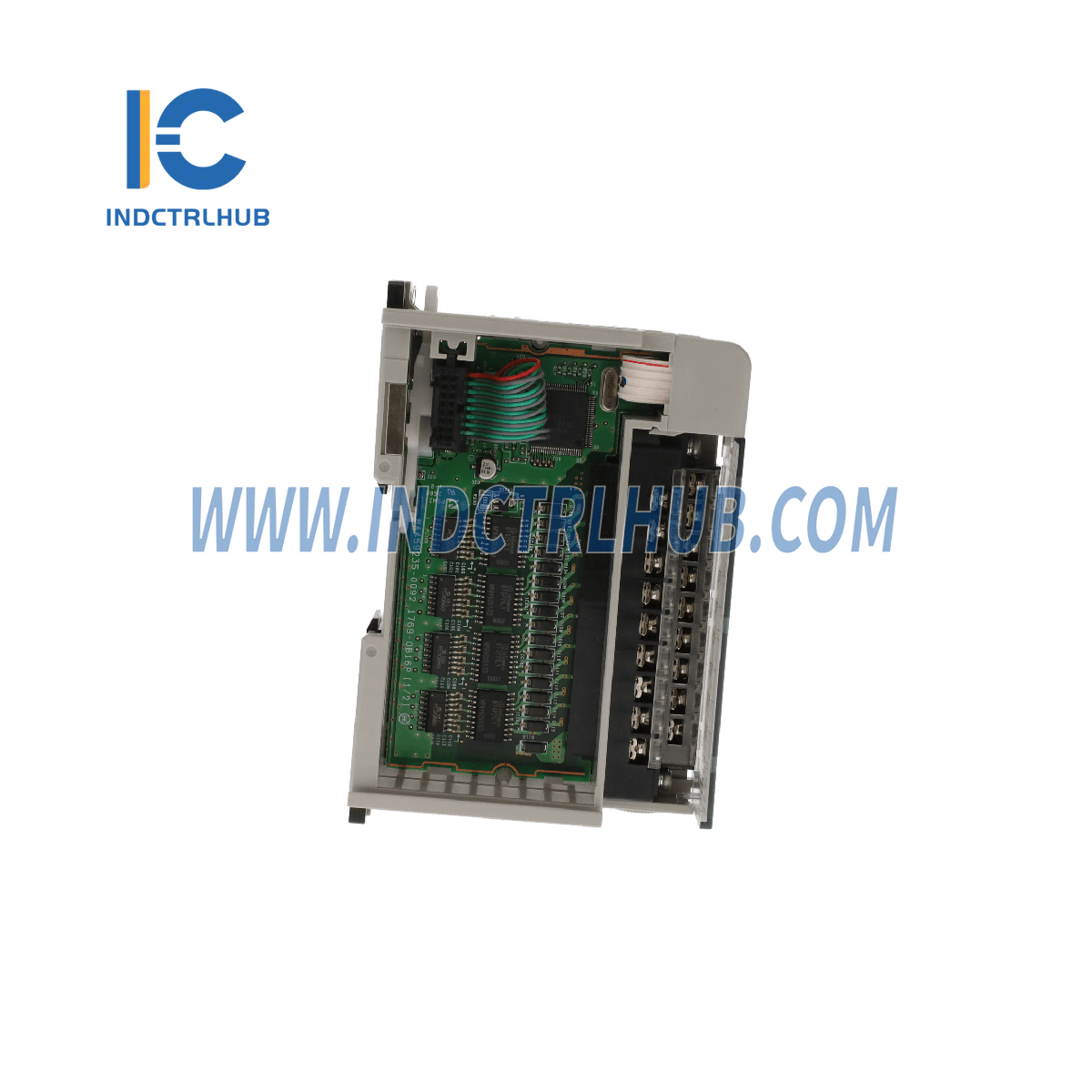

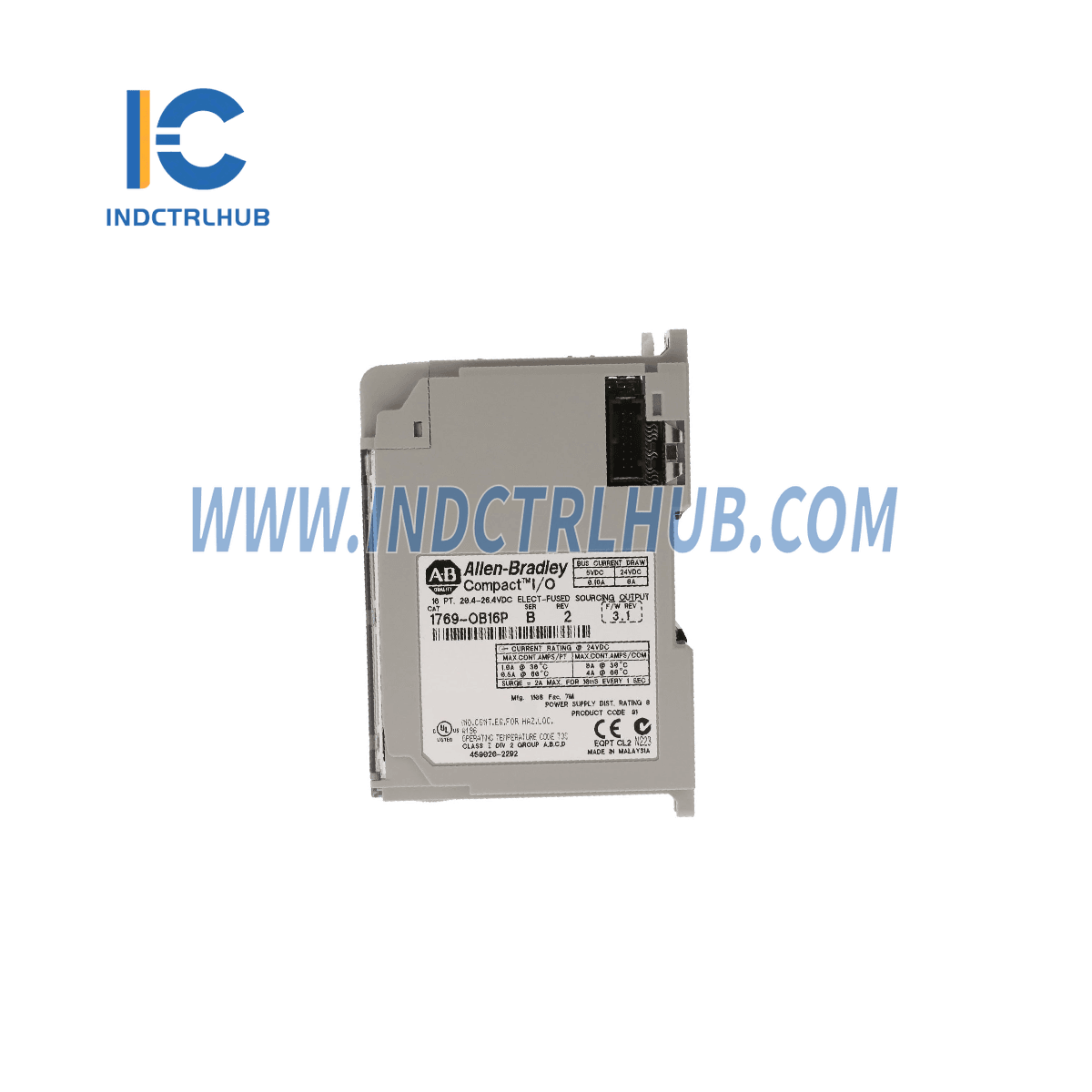

- Modeļa/daļas numurs: 1769-OB16P
- Modeļa tips: CompactLogix 16 Pt 24VDC aizsargāts digitālās izvades modulis
Galvenās īpašības
- Izvades punkti: 16 digitālas izvades, ar 1 grupu 16 punktiem.
- Sprieguma kategorija: 24V DC avots.
- Darbības sprieguma diapazons: 20.4V līdz 26.4V DC.
-
Izvades aizture:
- Ieslēgšanas aizture: 1.0 ms
- Izslēgšanas aizture: 2.0 ms
-
Strāvas patēriņš:
- Pie 5.1V: 160 mA.
-
Maksimālā strāva uz izvades punktu:
- 0.5 A pie 60°C (140°F).
- 1.0 A pie 30°C (86°F).
-
Maksimālā strāva uz moduli:
- 4.0 A pie 60°C (140°F).
- 8.0 A pie 30°C (86°F).
- Pārsprieguma strāva: 2.0 A uz 10 ms, atkārtojams ik pēc 1 sekundes.
- Izslēgšanas noplūdes strāva: Maksimāli 1.0 mA pie 26.4V DC.
- Ieslēgšanas sprieguma kritums: Maksimāli 0.5V DC.
- Izolācijas spriegums: 1200V AC vai 1697V DC uz 1 sekundi (izvades punkts līdz kopnei).
- Svars: Aptuveni 255 g (0.56 lb).
- Montāža: Piemērots DIN sliedes vai paneļa stiprināšanai.
Vides un darbības specifikācijas
- Uzglabāšanas temperatūras diapazons: -40°C līdz +85°C (-40°F līdz +185°F).
- Darbības temperatūras diapazons: 0°C līdz +60°C (32°F līdz +140°F).
- Relatīvais mitrums: 5% līdz 95% bez kondensāta.
Izmēri
- Augstums (bez stiprinājuma ausīm): 118 mm (4.65 collas)
- Platums: 35 mm (1.38 collas)
- Dziļums: 87 mm (3.43 collas)
- Augstums ar stiprinājuma ausīm: 138 mm (5.43 collas).
Barošanas avota saderība
- 1769-PA2, 1769-PB2, 1769-PA4, 1769-PB4.
- Barošanas avota attāluma vērtējums: 8 moduļi (modulis nevar atrasties tālāk par 8 spraugām no barošanas avota).
