Product Description
Produkta pārskats

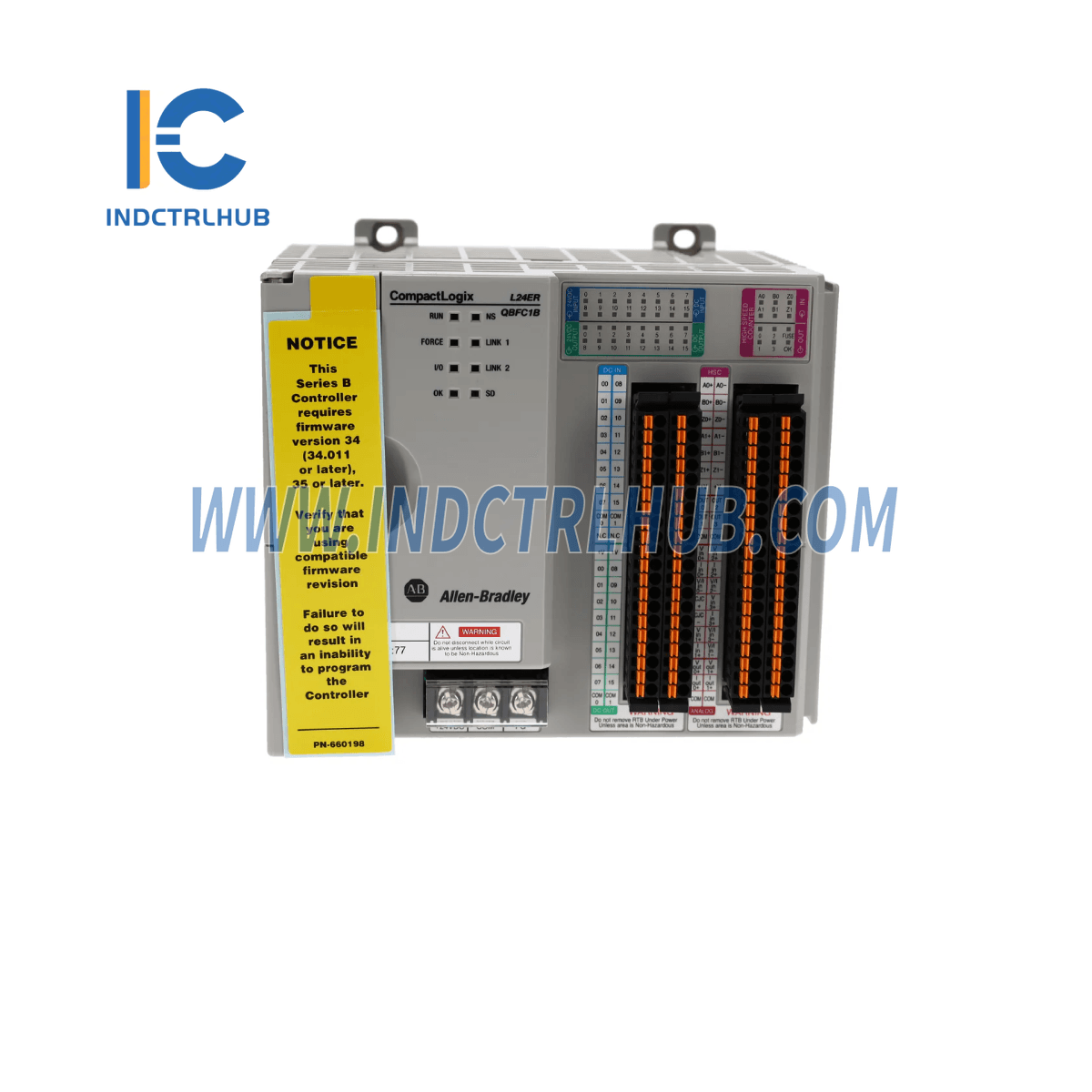

- Ražotājs: Allen-Bradley
- Modeļa/daļas numurs: 1769-L24ER-QBFC1B
- Modeļa tips: CompactLogix 750KB DI/O AI/O kontrolieris
- Apraksts: Augstas veiktspējas CompactLogix kontrolieris, paredzēts mazām un vidējām automatizācijas lietojumprogrammām, ar iebūvētu I/O, EtherNet/IP savienojamību un uzlabotām analogo ieeju iespējām.
Galvenās īpašības
- 750KB atmiņa programmu un datu glabāšanai.
- Iebūvēts digitālais un analogais I/O kompaktiem un izmaksu efektīviem vadības risinājumiem.
-
Atbalsta vairākus analogo ieeju tipus:
- 2x analogie ieejas: strāva, spriegums, termopāris, mV
- 2x analogie ieejas: RTD, pretestība
- Divi Ethernet/IP porti ar DLR (Device Level Ring) tīkla redundancei un uzlabotai uzticamībai.
- USB ports programmēšanai caur Studio 5000 / RSLogix5000.
- Atbalsta lokālo paplašinājumu: līdz 4 lokāliem I/O moduļiem.
- EtherNet/IP savienojamība integrācijai ar rūpnīcas tīklu.
- SD kartes slots programmu glabāšanai un vienkāršai programmaparatūras atjaunināšanai.
Tehniskās specifikācijas
| Atribūts | Specifikācija |
|---|---|
| Produktu sērija | CompactLogix (sērija 1768 / 1769) |
| Komponentes tips | Kontrolieris |
| Kontroliera atmiņa | 750 kB |
| Integrēta kustības vadība | Nē |
| Atmiņas kartes opcija | SD karte |
| Saziņas protokoli | EtherNet/IP, Open Socket, DLR |
| Iebūvētie komunikācijas porti | USB (tikai programmēšanai), 2xRJ-45 |
| Maksimālais lokālo paplašinājumu moduļu skaits | 4 gab. lokāli |
| Maksimālais EtherNet/IP mezglu skaits | 8 |
| Programmēšanas programmatūra | RSLogix5000 / Studio 5000 |
| Darba temperatūra (maks.) | 60°C |
| Darba temperatūra (min) | 0°C |
| Uzglabāšanas temperatūra (maks) | 85°C |
| Uzglabāšanas temperatūra (min) | -40°C |
| Relatīvais mitrums (maks.) | 95% RH |
| Moduļa platums | 140 mm (5,51 collas) |
| Svars | 0,9 kg (1,9 lb) |
Lietojuma jomas
- Rūpnieciskā automatizācija, kas prasa integrētu digitālo un analogo I/O.
- Ražošanas rūpnīcas, kas meklē izdevīgus un kompaktus PLC risinājumus.
- Procesu vadības sistēmas, kurām nepieciešama daudzprotokolu komunikācija un tīkla rezerves risinājumi.
