Product Description
Produkta pārskats

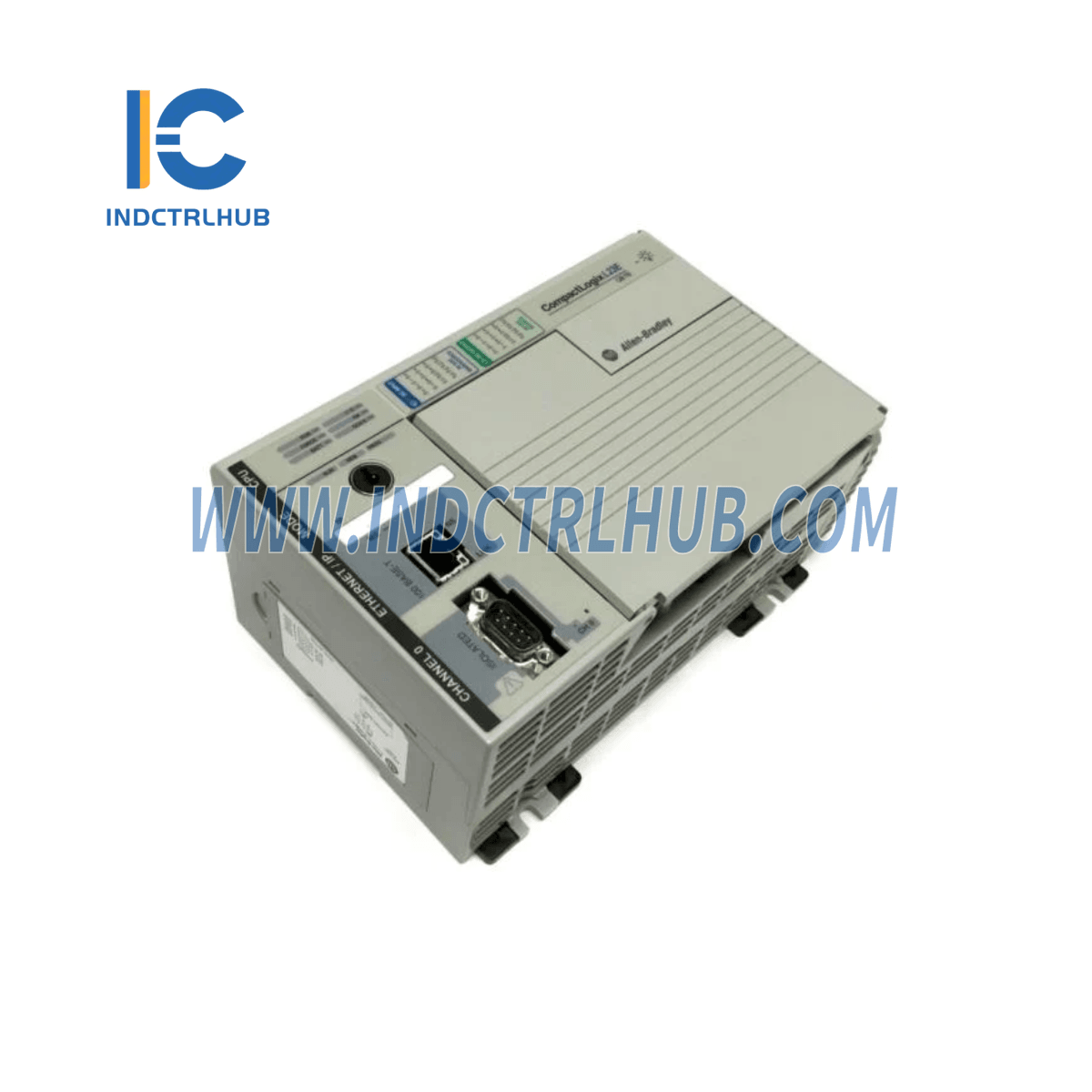

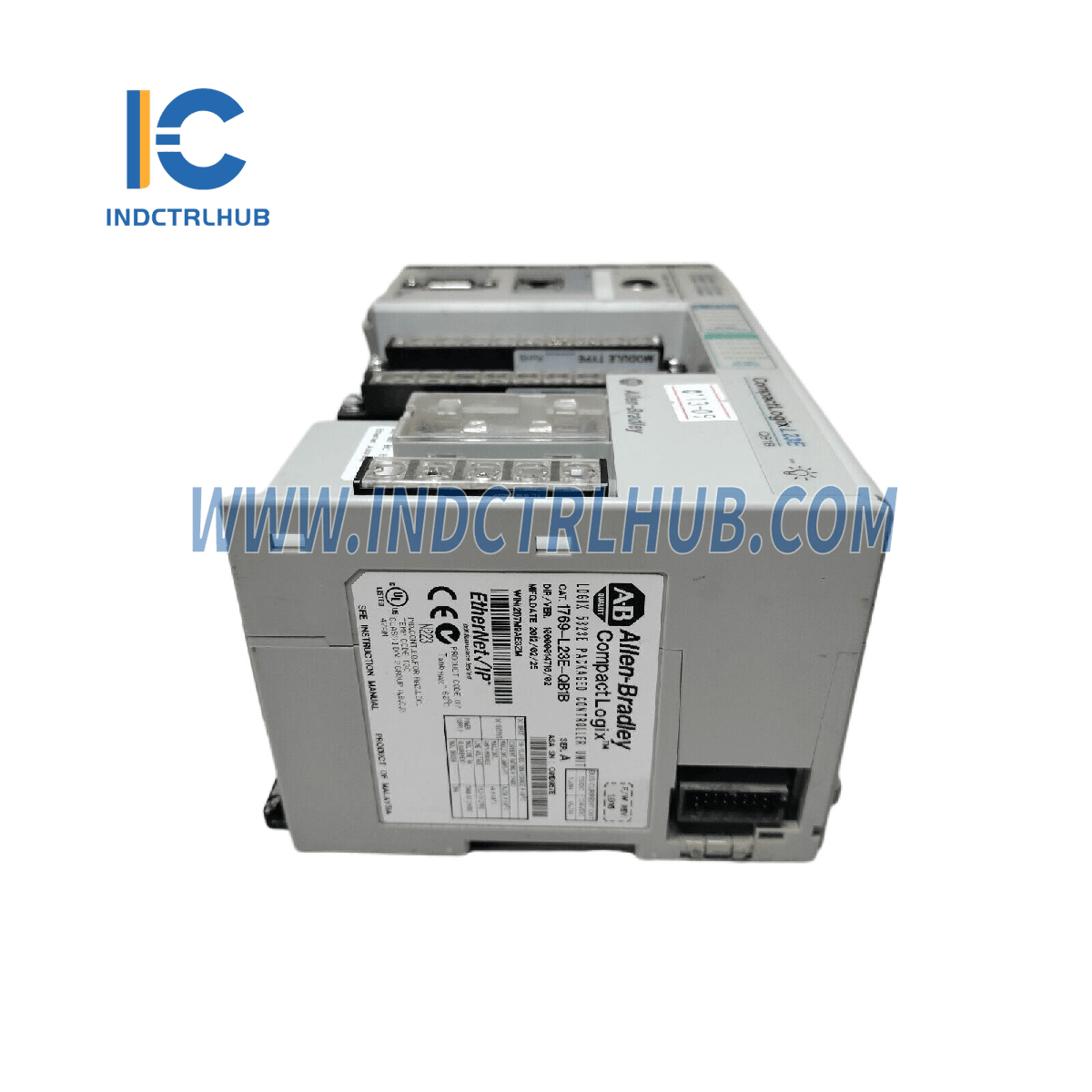

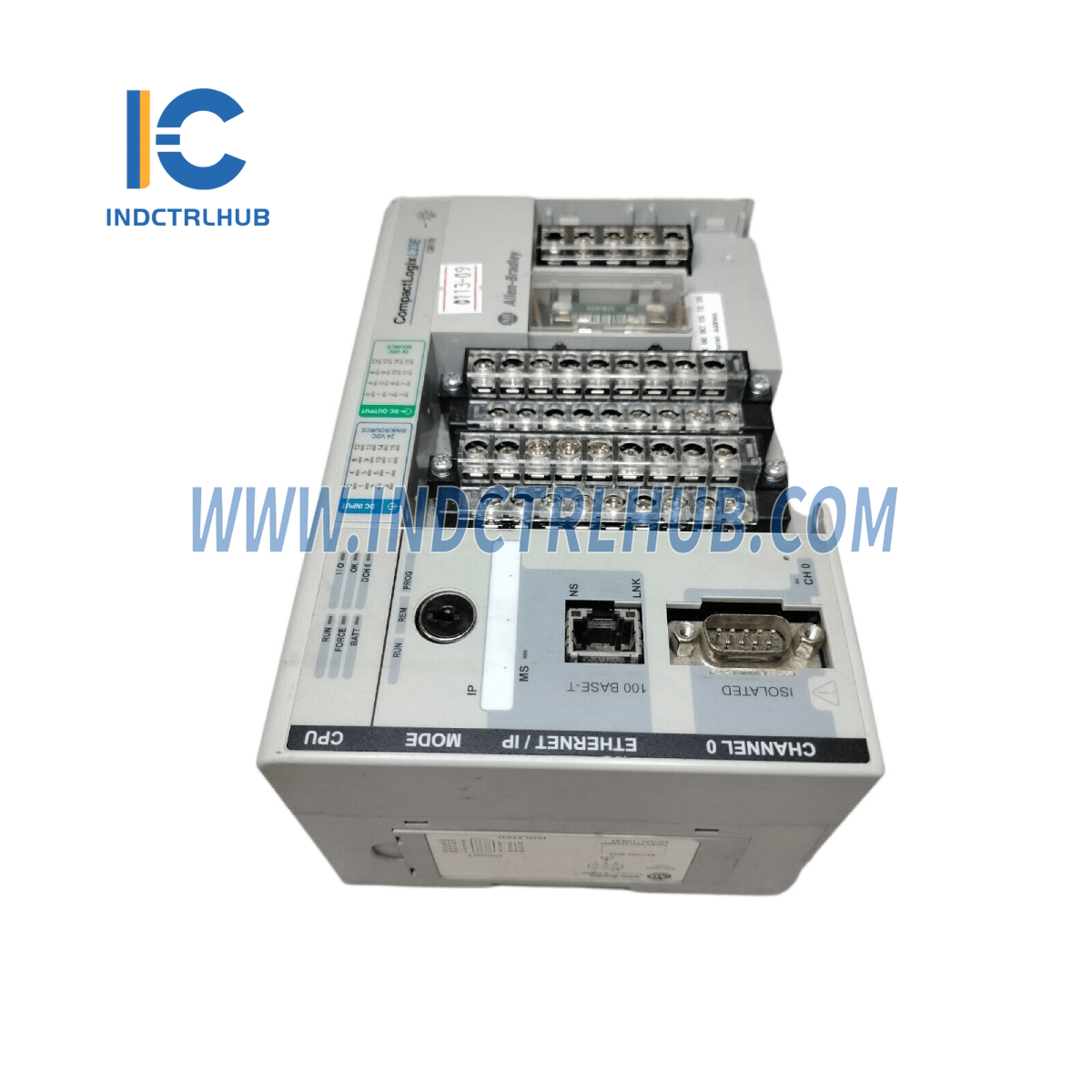

- Ražotājs: Allen-Bradley
- Modeļa/daļas numurs: 1769-L23E-QB1B
- Modeļa tips: CompactLogix 512KB Ethernet digitālā I/O kontrolieris
- Apraksts: 1769-L23E-QB1B ir CompactLogix kontrolieris ar 512 KB lietotāja atmiņu, paredzēts Ethernet bāzētai komunikācijai. Šis modelis ir aprīkots ar digitālo I/O (DI/O) un atbalsta seriālo komunikāciju attālinātai I/O paplašināšanai. Ideāli piemērots mazām līdz vidēja lieluma lietojumprogrammām, kurām nepieciešama Ethernet savienojamība un uzticama digitālā I/O kontrole.
Galvenās īpašības
- 512 KB lietotāja atmiņa programmu glabāšanai
- 3 I/O paplašināšanas moduļu atbalsts (ierobežots pēc strāvas patēriņa)
- Ethernet komunikācija: Bezšuvju integrācija ar EtherNet/IP un DF1, DH-485, ASCII seriālo komunikāciju
- RS-232 seriālais ports papildu savienojamībai (DF1, DH-485 un ASCII protokoli)
- Pamata izolācijas veids ar 30V nepārtrauktu izolāciju
- Nav izvēles iespējas nemainīgai atmiņai, paļaujas uz standarta atmiņu
- Uzstādīšanas elastība: Var uzstādīt uz DIN sliedes vai panelī
Tehniskās specifikācijas
| Atribūts | Specifikācija |
|---|---|
| Lietotāja atmiņa | 512 KB |
| Papildu nemainīgā atmiņa | Nav |
| Paplašināmo I/O moduļu skaits | 3 (ierobežots pēc strāvas patēriņa) |
| Aizvietojošā baterija | 1769-BA |
| Strāvas patēriņš pie 5V DC | 1000 mA |
| Strāvas patēriņš pie 24V DC | 700 mA |
| Jaudas izkliede | 7.01 W |
| Izolācijas spriegums | 30V nepārtraukti, tipa pārbaudīts pie 710V DC 60 sekundes |
| Seriālās komunikācijas porti | CH0 - RS-232, DF1, DH-485, ASCII (pilnībā izolēts) |
| Seriālās komunikācijas ātrums | Maks. 38.4 Kbps |
| Svars | Aptuveni 0.91 kg (2 lb) |
| Spraugas platums | 1 |
| Moduļa atrašanās vieta | DIN sliedes vai paneļa stiprinājums |
| Montāžas skrūves griezes moments | 1.1–1.8 N•m (10–16 lb•in) |
| Vada kategorija | 2 signāla portos, 2 barošanas portos, 2 komunikācijas portos |
| Vada izmērs (DC barošana) | 0.25–2.5 mm² (22–14 AWG) ciets vai šķiedrains vara vads |
| Vada izmērs (diskrēta I/O) | 0.5–0.8 mm² (20–18 AWG) ciets vai šķiedrains vara vads |
| Vada izmērs (iebūvēts analogs/ātrgaitas skaitītājs) | 0.5–0.8 mm² (20–18 AWG) aizsargāts vara vads |
| Ziemeļamerikas temperatūras kods | T3C |
| Iekārtas korpusa tipa novērtējums | Nav (atvērta tipa) |
Lietojumi
- Ethernet bāzēta automatizācija: Vispiemērotākais Ethernet/IP savienotām sistēmām.
- Digitālās I/O vadība: Efektīvs diskrētu digitālo ieeju un izeju vadīšanai un uzraudzībai mazās un vidējās automatizācijas sistēmās.
- Kompakti sistēmas: Ideāli piemērots kompaktām vadības sistēmām, kurām nepieciešama ierobežota paplašināšana (atbalsta līdz 3 paplašināšanas I/O moduļiem).
- Attālinātās I/O lietojumprogrammas: Labi darbojas ar attālinātās I/O paplašinājumiem, izmantojot seriālās komunikācijas portus (RS-232).
- Vispārīga automatizācija: Piemērots dažādām lietojumprogrammām, kurām nepieciešama uzticama atmiņa, jaudas izkliede un modulāra I/O paplašināšana.
