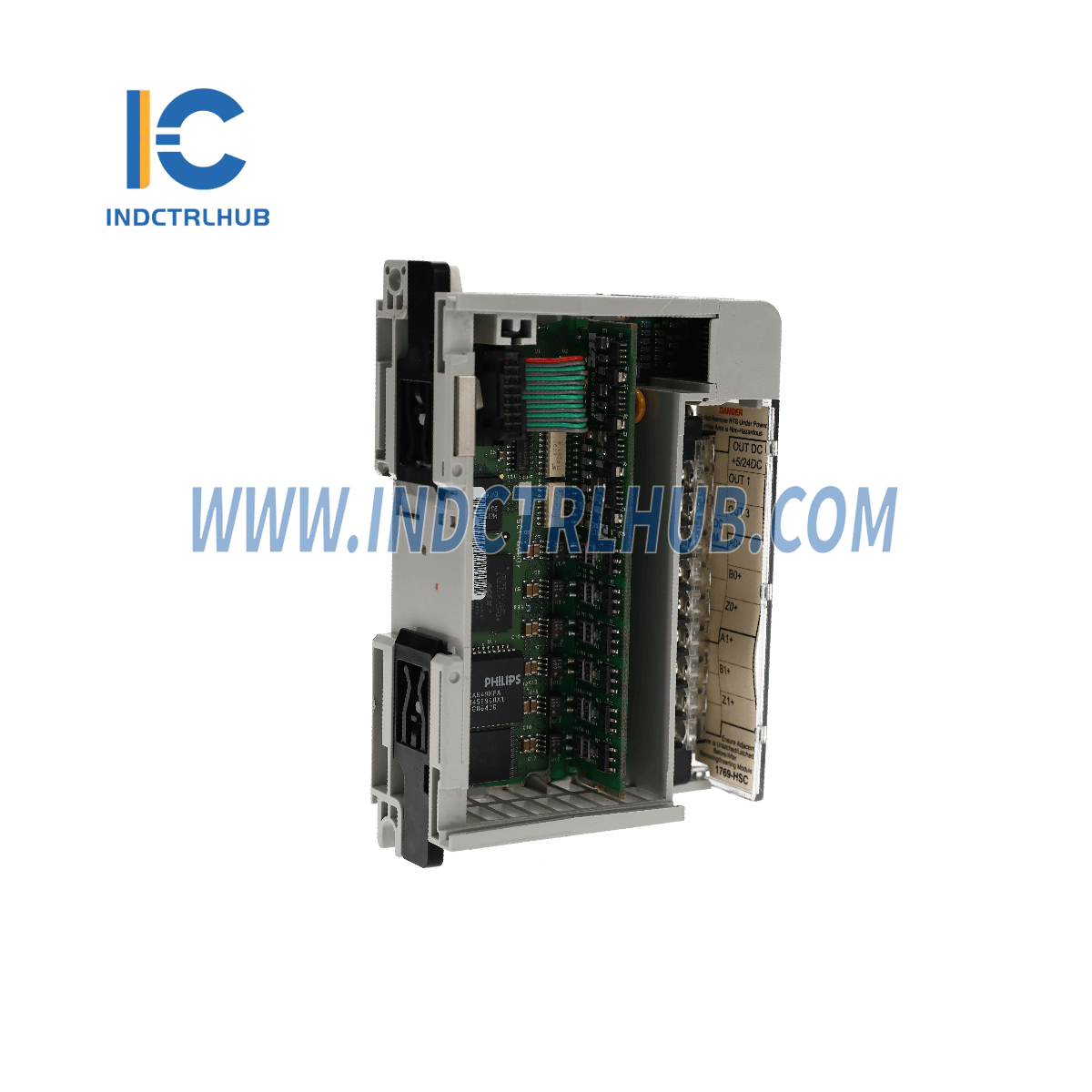

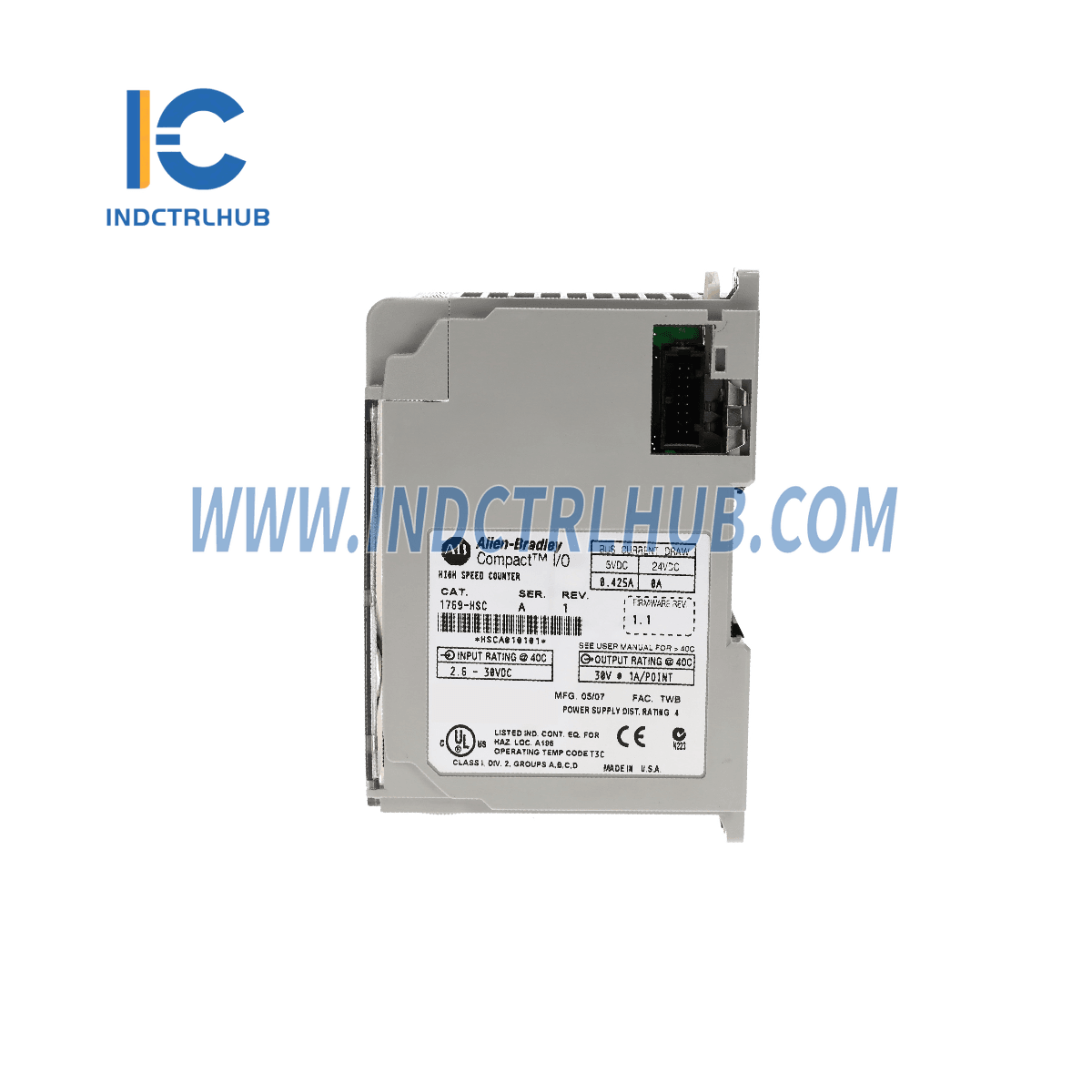

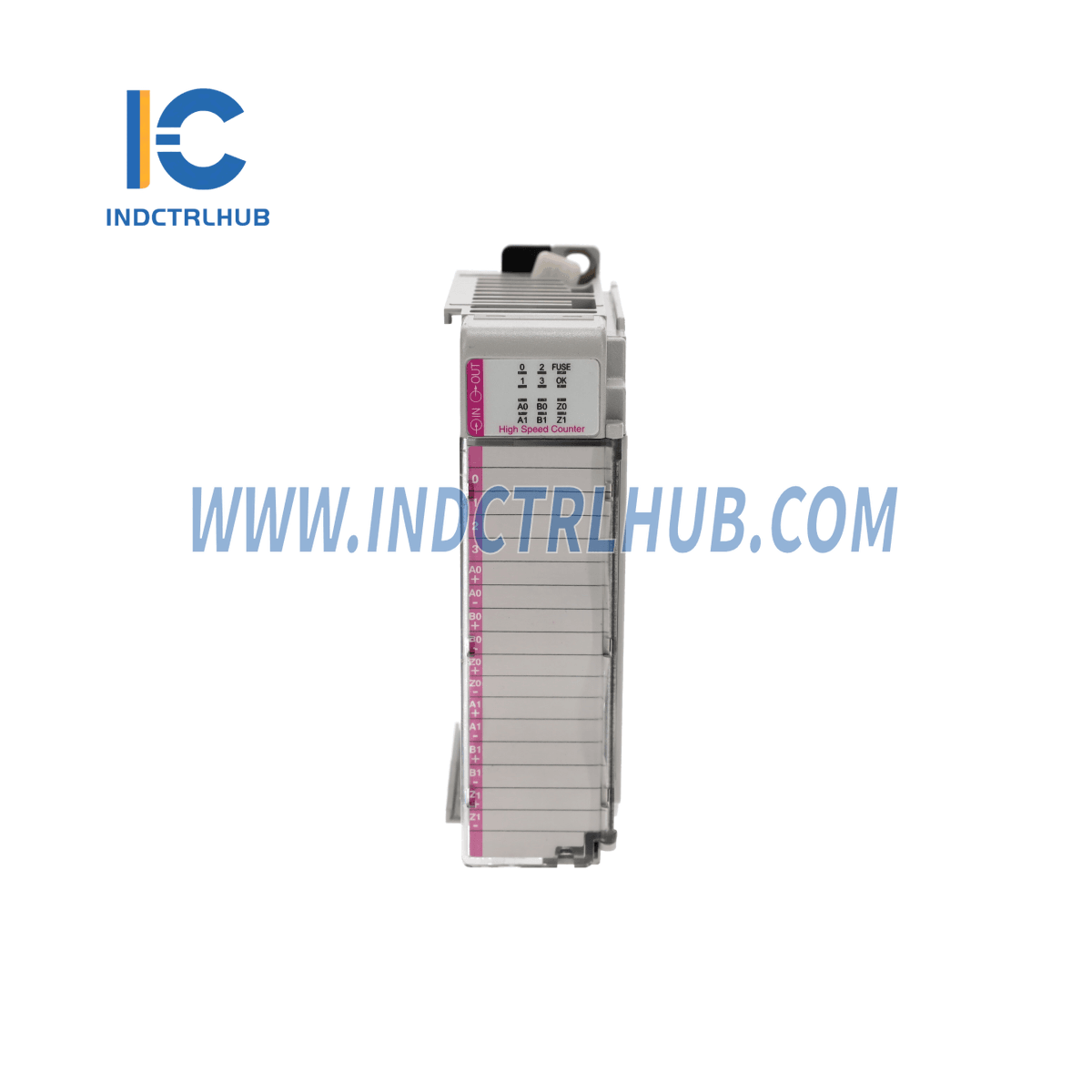

Product Description
Produkta detaļas
- Ražotājs: Allen-Bradley
- Modeļa/daļas numurs: 1769-HSC
- Modeļa tips: CompactLogix ātrgaitas skaitītāja modulis
Galvenās īpašības
| Atribūts | Apraksts |
|---|---|
| Moduļa tips | Ātrgaitas skaitītāja modulis |
| Ieejas | 2 kvadrātūras (ABZ) diferenciālie ieejas signāli |
| Ieejas sprieguma diapazons | 2.6V līdz 30V DC |
| Ieejas frekvence | Maks. 1 MHz |
| Izejas | Kopā 16 (4 fiziski, 12 virtuāli) |
| Izejas sprieguma diapazons | 5V līdz 30V DC |
| Aizsardzība pret apgrieztu polaritāti | 30V DC |
Ieejas specifikācijas
| Atribūts | Apraksts |
|---|---|
| Ieeju skaits | 2 kvadrātūras diferenciālie ieejas signāli |
| Ieejas sprieguma diapazons | 2.6V līdz 30V DC |
| Ieslēgšanas stāvokļa spriegums (minimālais) | 2.6V DC |
| Ieslēgšanas stāvokļa spriegums (maksimālais) | 30V DC |
| Ieejas frekvence (maks) | 1 MHz |
| Ieslēgšanas stāvokļa strāva (minimālā) | 6.8 mA |
| Izslēgšanas stāvokļa spriegums (maksimālais) | 1.0V DC |
| Izslēgšanas stāvokļa noplūdes strāva (maksimālā) | 1.5 mA |
| Ieejas pretestība (nomināla) | 1950Ω |
| Impulsa platums (min.) | 250 ns |
| Ieejas strāva (maksimālā) | 15 mA |
Izejas specifikācijas
| Atribūts | Apraksts |
|---|---|
| Izeju skaits | Kopā 16 (4 fiziski, 12 virtuāli) |
| Izejas sprieguma diapazons | 5V līdz 30V DC |
| Ieslēgšanas stāvokļa sprieguma kritums (maksimālais) | 0.5V DC |
| Ieslēgšanas stāvokļa strāva (maksimālā) | 1A uz izejas punktu, 4A uz moduli |
| Izslēgšanas stāvokļa noplūdes strāva (maksimālā) | 5 µA |
| Ieslēgšanas laiks (maks.) | 400 µs |
| Izslēgšanas laiks (maks.) | 200 µs |
| Aizsardzība pret apgrieztu polaritāti | 30V DC |
Tehniskās specifikācijas
| Atribūts | Apraksts |
|---|---|
| Izmēri (A x P x D) | 118 x 35 x 87 mm (4.65 x 1.38 x 3.43 in.) |
| Augstums ar montāžas atlokiem | 138 mm (5,43 in.) |
| Sūtīšanas svars | Aptuveni 309 g (0.681 lb) |
| Maksimālais autobusa strāvas patēriņš | 425 mA pie 5V DC, 0 mA pie 24V DC |
| Siltuma izkliede | 6.21 W |
| Izolācijas spriegums | 75V DC nepārtraukti, pārbaudīts pie 1200V AC 2 sekundes |
| Barošanas avota attāluma vērtējums | Modulim nedrīkst būt vairāk kā 4 moduļi attālumā no sistēmas barošanas avota |
| Iekārtas korpusa tipa novērtējums | Nav (atvērta tipa) |
| Darba temperatūras kods | T3C Ziemeļamerikas temperatūras kods |
Vadu savienošana un montāža
| Atribūts | Apraksts |
|---|---|
| Ieteicamais kabelis | Individuāli aizsargāts, savērpts pāris (vai kā ieteicis enkodera/sensora ražotājs) |
| Vada izmērs | 0.32… 2.1 mm² (22…14 AWG) cieta vara vads, 0.32…1.3 mm² (22…16 AWG) stieples vara vads |
| Vadu kategorija | 2 (signāla portos) |
| Montāžas iespējas | DIN sliedes vai paneļa stiprinājums |
