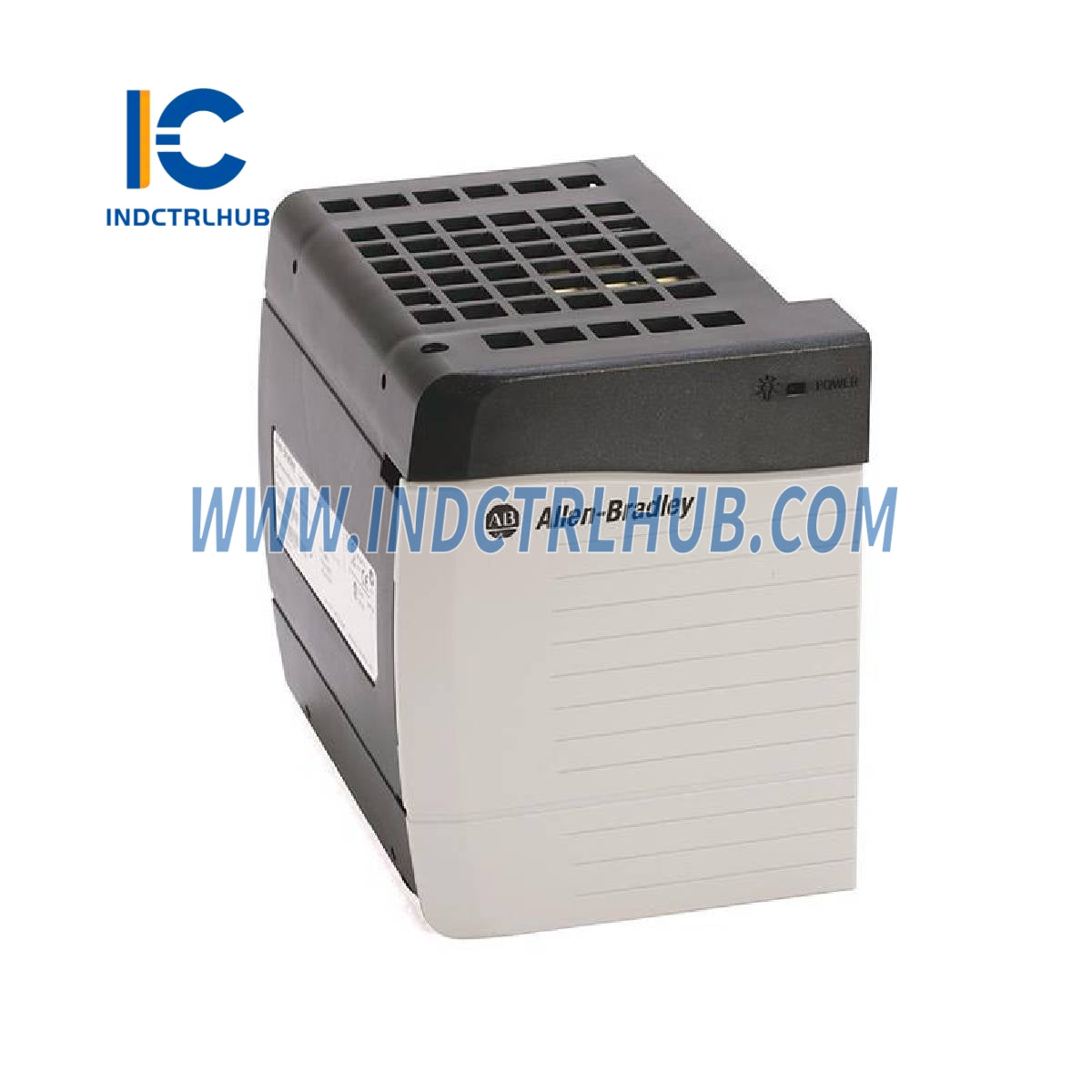

ALLEN BRADLEY 1756-PH75 Standarta līdzstrāvas barošanas avoti

Ieejas sprieguma diapazons

90…143V DC

Ieejas spriegums, nominālais

125V DC

Maksimālā ieejas jauda

95 W

Izejas jauda, maks

75 W pie 0…60 °C (32…140 °F)

Maksimālais ieplūdes strāvas impulss

30 A

Noturības laiks

50 ms pie 90…143V DC nominālais

Strāvas kapacitāte

@ 1,2V: 1,5 A  @ 3,3V: 4 A  @ 5,1V: 13 A  @ 24V: 2,8 A

Izolācijas spriegums

250V (pastāvīgi), pastiprinātas izolācijas tips, barošanas ieeja uz atpakaļplati  Tipa pārbaude pie 3500V DC 60 sekundes

Svars, aptuveni

0,95 kg (2,10 lb)

Izmēri (A x P x D)

14,0 x 11,2 x 14,5 cm (5,51 x 4,41 x 5,71 collas)

Moduļa atrašanās vieta

1756 šasijas kreisā puse

Šasijas saderība

1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A17

Vada izmērs

2,5 mm² (14 AWG) ciets vai šķiedrains vara vads, ar 90 °C (194 °F) temperatūras noturību, maksimālais izolācijas biezums 1,2 mm (3/64 collas)

Vada kategorija

1 - uz barošanas portiem

Vadītāja skrūves griezes moments

0,565 N•m (5 lb•in)

Ziemeļamerikas temperatūras kods

T4

Darba temperatūra

0 °C < Ta < +60 °C (+32 °F < Ta < +140 °F)

Uzglabāšanas temperatūra

-40…+85 °C (-40…+185 °F)

Relatīvais mitrums

5…95% bez kondensāta

Vibrācija

2 g pie 10…500 Hz

Trieciena slodze, ekspluatācijā

30 g

Trieciena slodze, neekspluatācijā

50 g

ESD noturība

6 kV kontakta izlādes  8 kV gaisa izlādes

Starojuma RF noturība

10V/m (80…2000 MHz)  10V/m (900 MHz & 1890 MHz)  3V/m (2000…2700 MHz)

Pārsprieguma pārejas noturība

±1 kV līnija-līnija (DM)  ±2 kV līnija-zeme (CM) barošanas portos

Vadītā RF noturība

10V rms (150 kHz…80 MHz)

Sprieguma svārstības

10 ms pārtraukums  60% kritumi 100 ms  100% kritumi 50 ms  ±20% svārstības 15 minūtes  5 s pārtraukumi līdzstrāvas barošanas portos
