Product Description
Produkta detaļas
Ražotājs: Allen-Bradley

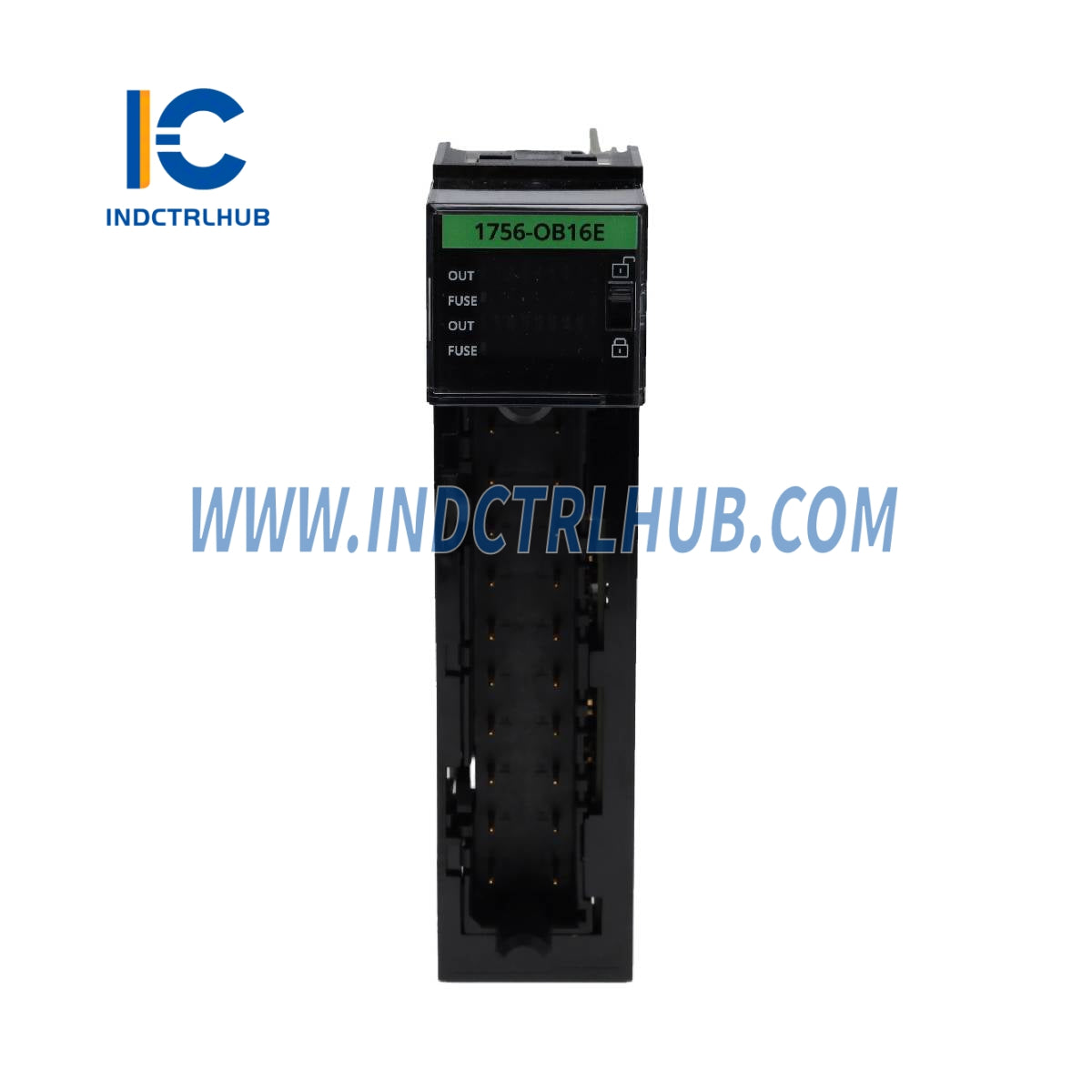

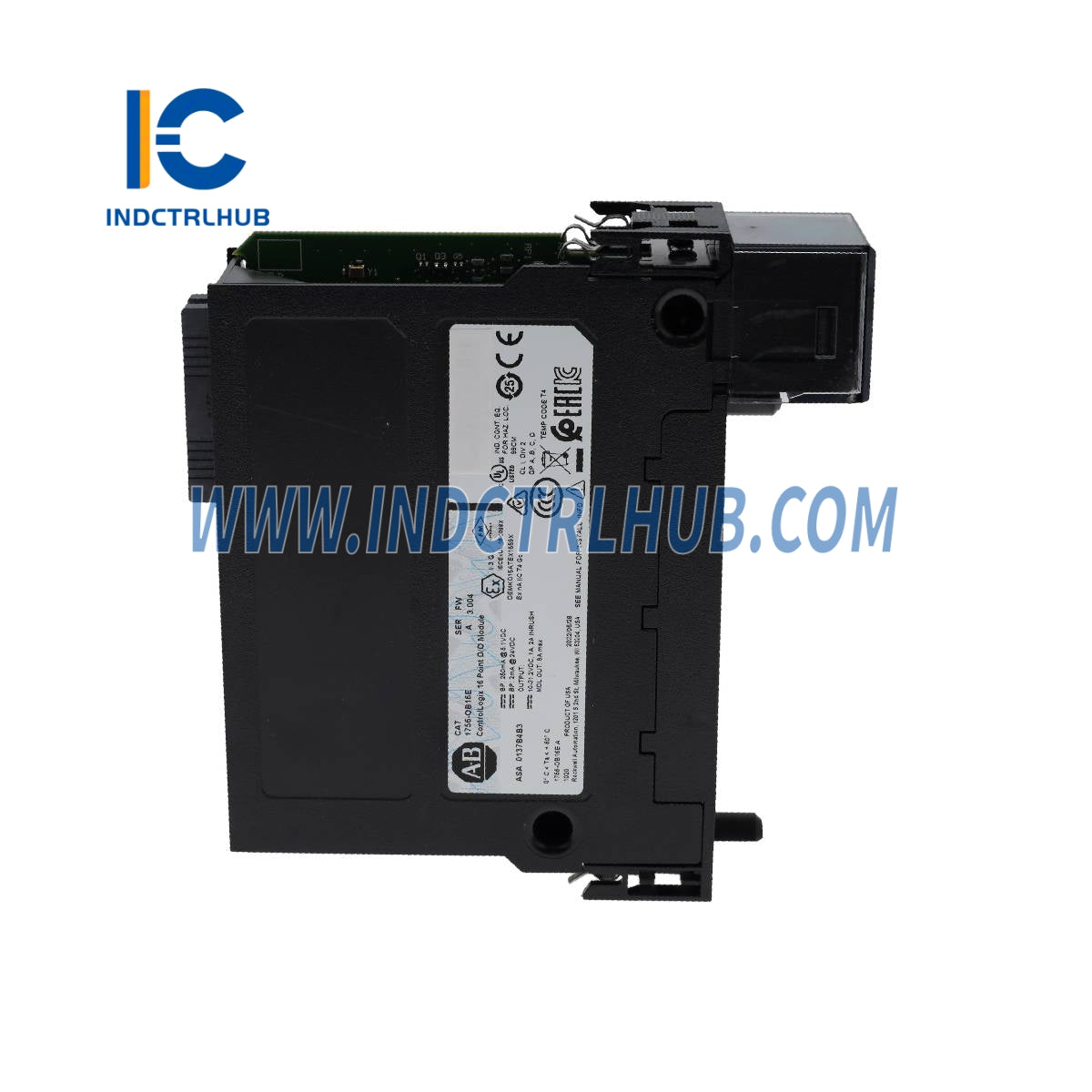

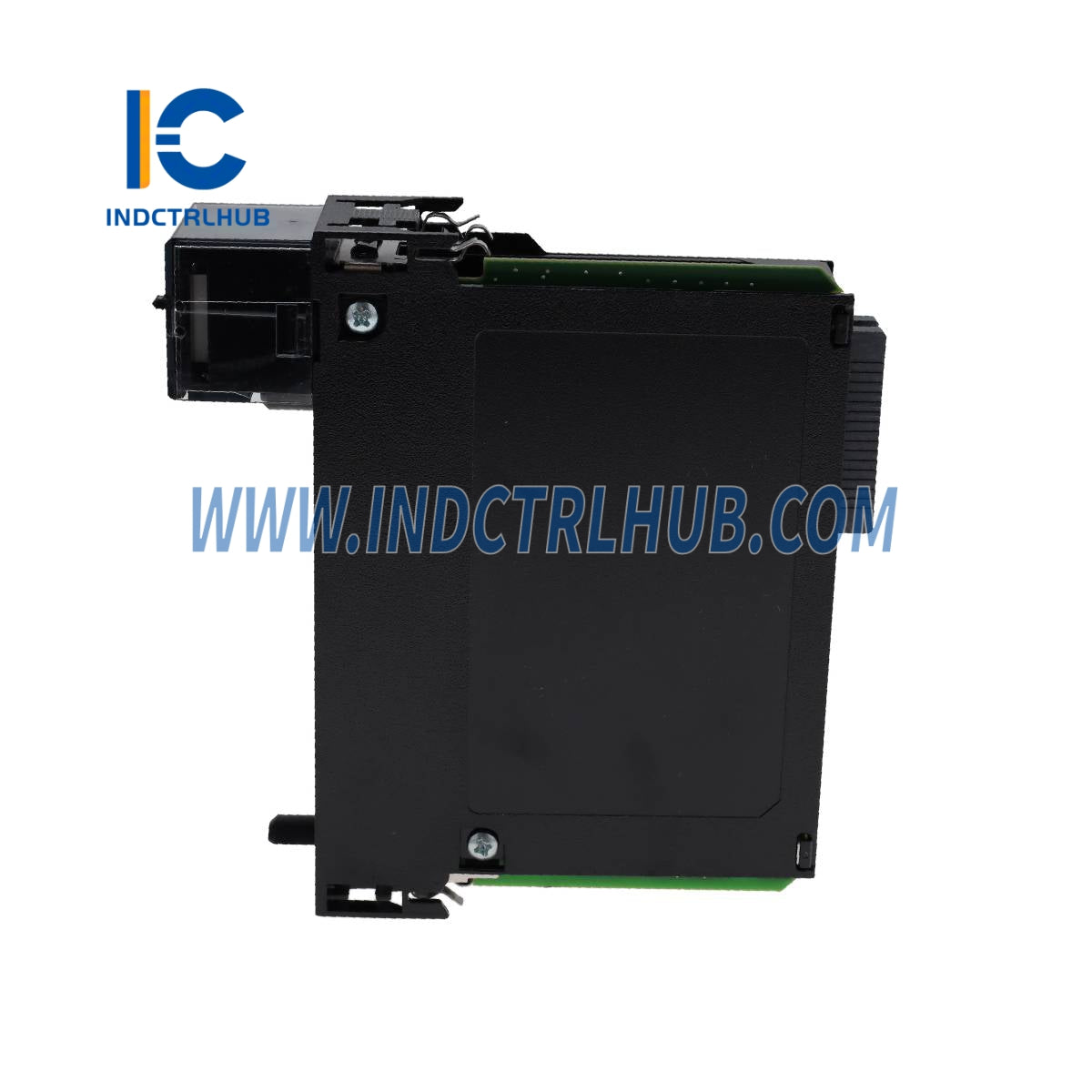

Modelis/daļas numurs: 1756-OB16E
Apraksts: DC digitālais I/O modulis
Specifikācijas
|
Atribūts |
Vērtība |
|---|---|
|
Izejas |
16 elektroniski aizsargāti (8 punkti grupā) |
|
Sprieguma kategorija |
12/24V DC avots |
|
Darba sprieguma diapazons |
10…31.2V DC |
|
Izejas aizkaves laiks |
Izslēgts uz Ieslēgts: 70 µs nominālais/1 ms maksimālais Ieslēgts uz Izslēgts: 360 µs nominālais/1 ms maksimālais |
|
Strāvas patēriņš pie 5.1V |
250 mA |
|
Strāvas patēriņš pie 24V |
2 mA |
|
Kopējā atpakaļplāksnes jauda |
1.32 W |
|
Jaudas izkliede (maks.) |
4.1 W pie 60 °C (140 °F) |
|
Siltuma izkliede |
13.98 BTU/stundā |
|
Noplūdes strāva izslēgta stāvoklī |
1 mA uz punktu (maks.) |
|
Sprieguma kritums ieslēgta stāvoklī |
400 mV DC pie 1 A (maks.) |
|
Strāva uz punktu (maks) |
1 A pie 60 °C (140 °F) |
|
Strāva uz moduli (maks) |
8 A pie 60 °C (140 °F) |
|
Pārsprieguma strāva uz punktu |
2 A 10 ms katram punktam, atkārtojams ik pēc 2 s pie 0 °C (32 °F) pie 24V DC |
|
Slodzes strāva (min) |
3 mA uz punktu |
|
Ieplānotās izejas |
Sinhronizācija līdz 16,7 s maksimāli, atsauce uz koordinēto sistēmas laiku |
|
Stāvokļi kļūdas režīmā |
Saglabā pēdējo stāvokli, Ieslēgts vai Izslēgts (noklusējums: Izslēgts) |
|
Stāvokļi programmēšanas režīmā |
Saglabā pēdējo stāvokli, Ieslēgts vai Izslēgts (noklusējums: Izslēgts) |
|
Izolācijas spriegums |
250V (pastāvīgi), pamatizolācijas tips, izejas-pret atpakaļplati un izeju grupu starpā Nav izolācijas starp atsevišķu grupu izejām |
|
Moduļa atslēgošana |
Elektroniski, programmatūras konfigurējams |
|
Drošināšana |
Elektroniski aizsargāts pa grupām |
|
Noņemams termināla bloks |
1756-TBNH, 1756-TBSH |
|
RTB atslēgšana |
Lietotāja definēts mehāniskais |
|
Spraugas platums |
1 |
|
Vada kategorija |
1 |
|
Iekārtas korpusa tips |
Nav (atvērta tipa) |
|
Temperatūras kods |
T4 |
