Product Description
🔹 Vispārīga informācija
|
Ražotājs |
Allen-Bradley |
|---|---|
|
Modelis/daļas numurs |
1734-TB |
|
Apraksts |

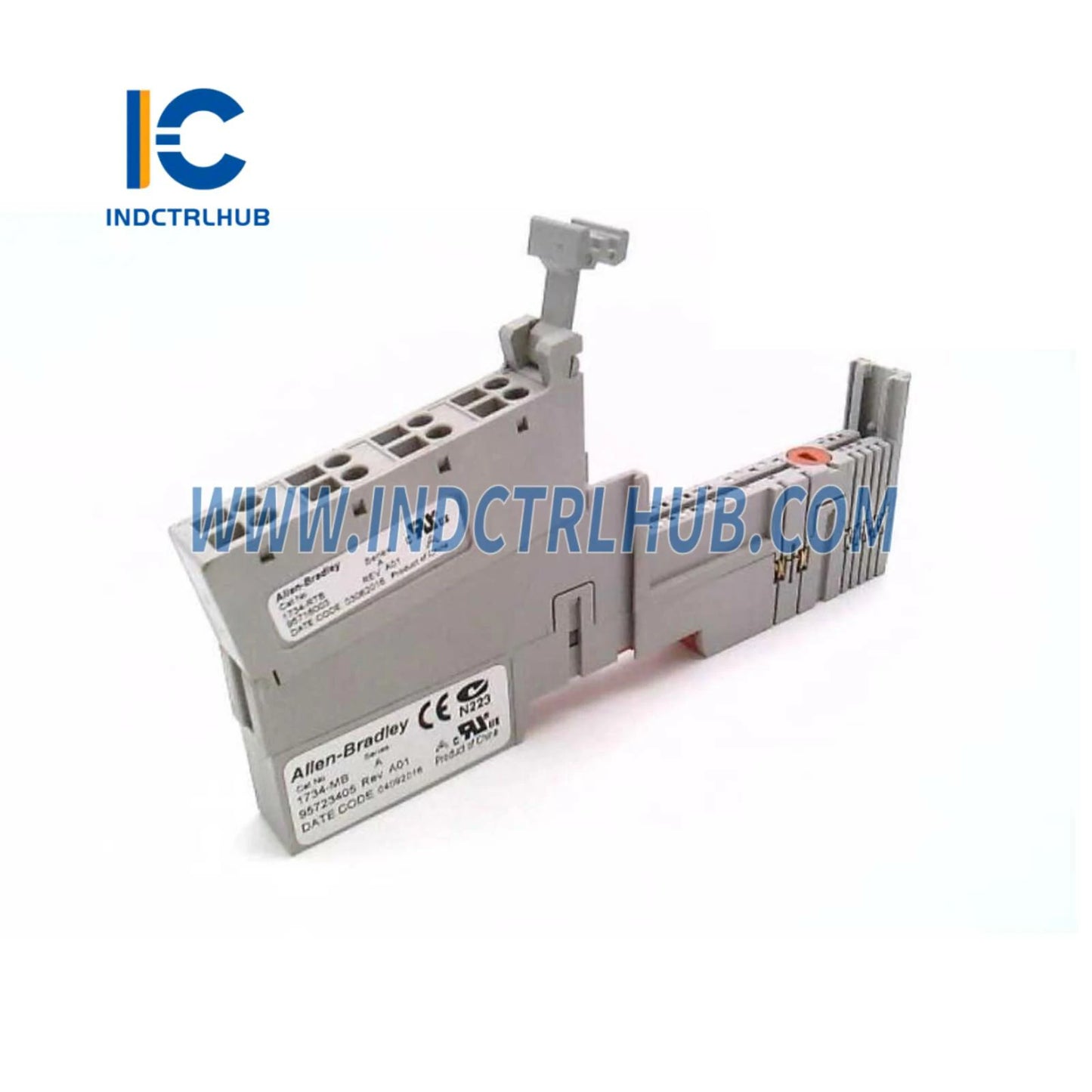

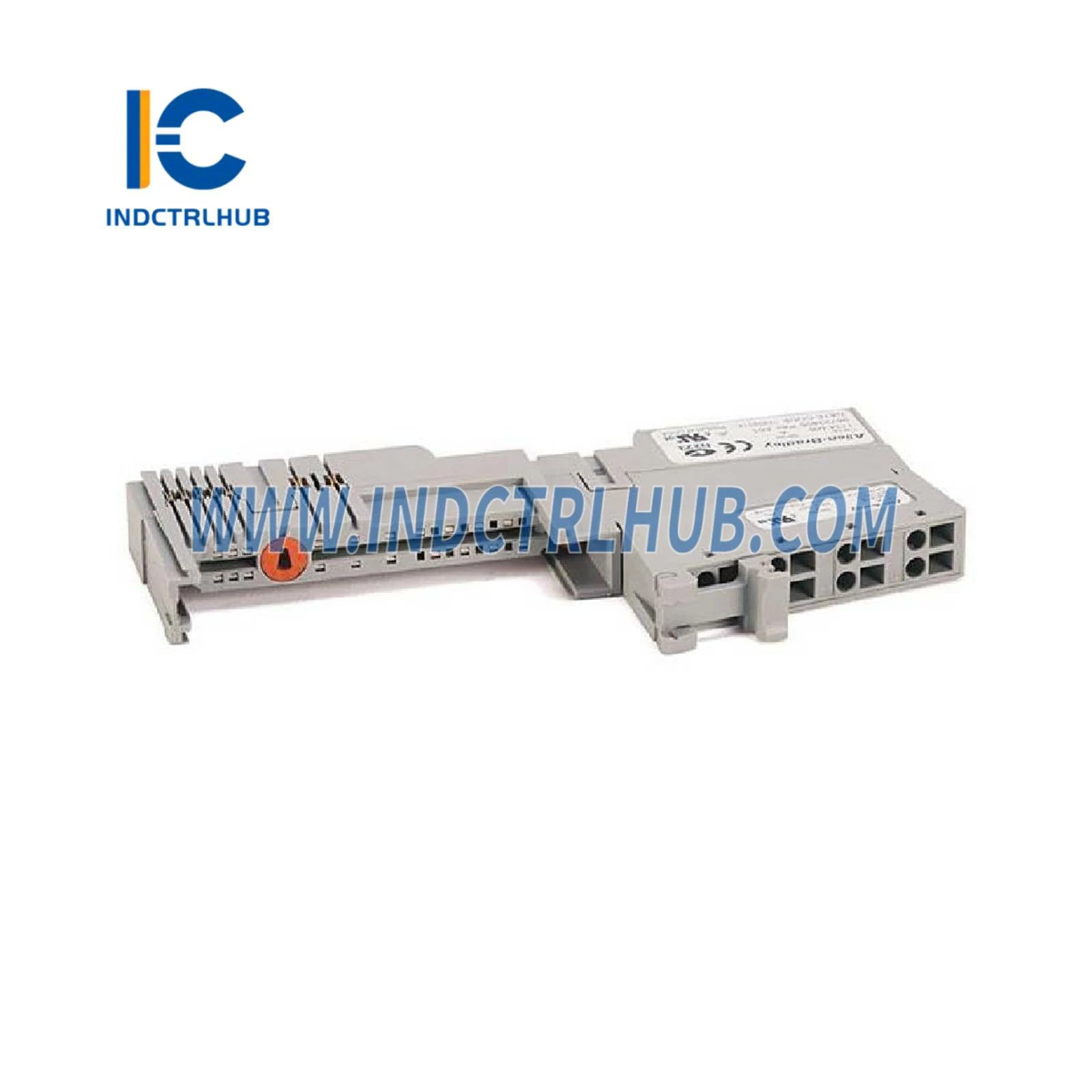

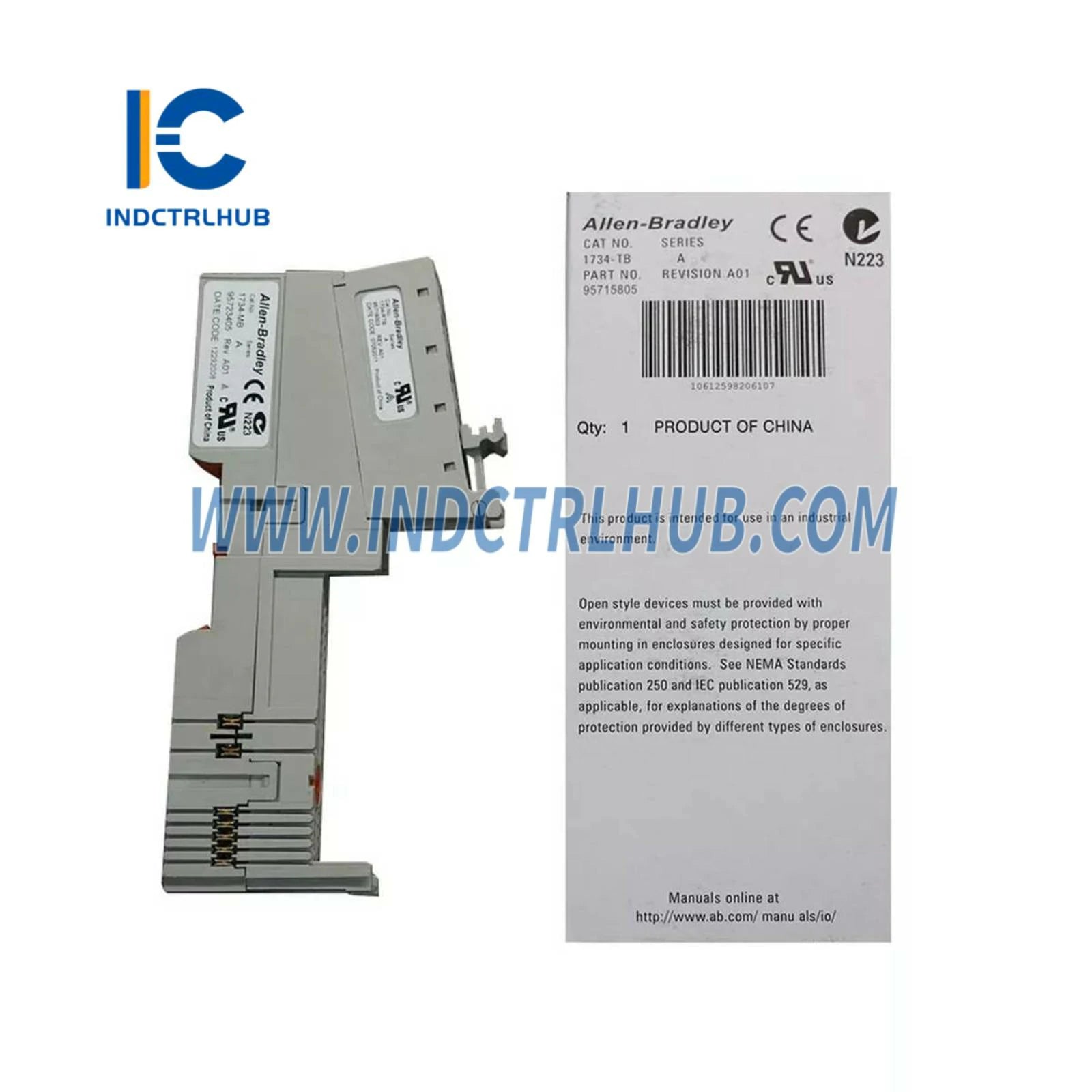

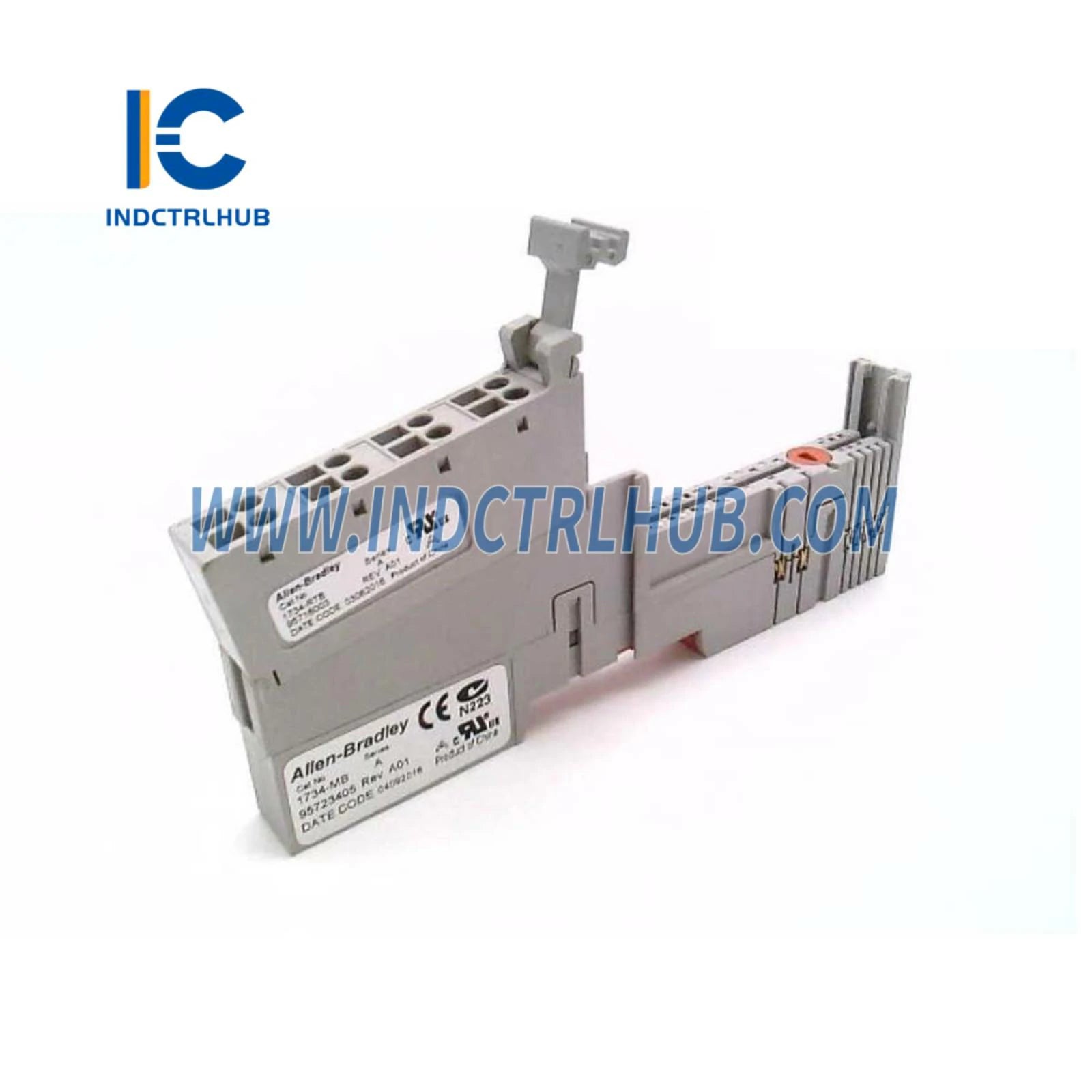

POINT I/O termināļa pamatne |
🔹 Tehniskās specifikācijas
|
Atribūts |
Specifikācija |
|---|---|
|
Lauka barošanas sliede - barošanas spriegums (maks.) |
28.8V DC, 120/240V AC |
|
Lauka barošanas sliede - piegādes strāva (maks.) |
10 A |
|
Signāla termināļa spriegums |
28.8V DC, 120V/240V AC |
|
Signāla termināļa strāva |
2 A |
|
Iekārtas korpusa tipa novērtējums |
Nav (atvērta tipa) |
|
Termināļa pamatnes skrūves griezes moments |
0,8 N•m (7 lb•in) |
|
Vada izmērs (bez gala uzmavas) |
0.25…2.5 mm² (22…14 AWG) ciets vai šķiedrains aizsargāts vara vads, ar 75°C (167°F) vai augstāku temperatūras novērtējumu, maksimālais izolācijas biezums 1.2 mm (3/64 in.) |
|
Vada izmērs (ar gala uzmavu) |
0.75 mm² (18 AWG) |
🔹 Vides specifikācijas
|
Atribūts |
Specifikācija |
|---|---|
|
Darba temperatūra |
-20°C līdz +55°C (-4°F līdz +131°F) |
|
Apgabala gaisa temperatūra (maks.) |
55°C (131°F) |
|
Neoperatīva temperatūra |
-40°C līdz +85°C (-40°F līdz +185°F) |
|
Relatīvais mitrums |
5…95% bez kondensācijas |
|
Vibrācija |
5 g pie 10…500 Hz |
|
Šoks (operatīvs) |
30 g |
|
Šoks (neoperatīvs) |
50 g |
|
Emisiju atbilstība |
IEC 61000-6-4 |
|
ESD noturība |
IEC 61000-4-2: 6 kV kontakta izlādes, 8 kV gaisa izlādes |
|
Starojuma RF noturība |
IEC 61000-4-3: 10V/m (80…2700 MHz) |
|
EFT/B noturība |
IEC 61000-4-4: ±2 kV pie 5 kHz barošanas un signālu portos |
|
Pārsprieguma pārejas noturība |
IEC 61000-4-5: ±1 kV līnija-līnija (DM), ±2 kV līnija-zeme (CM) signālu portos |
|
Vadītā RF noturība |
IEC 61000-4-6: 10V rms (150 kHz…80 MHz) |
