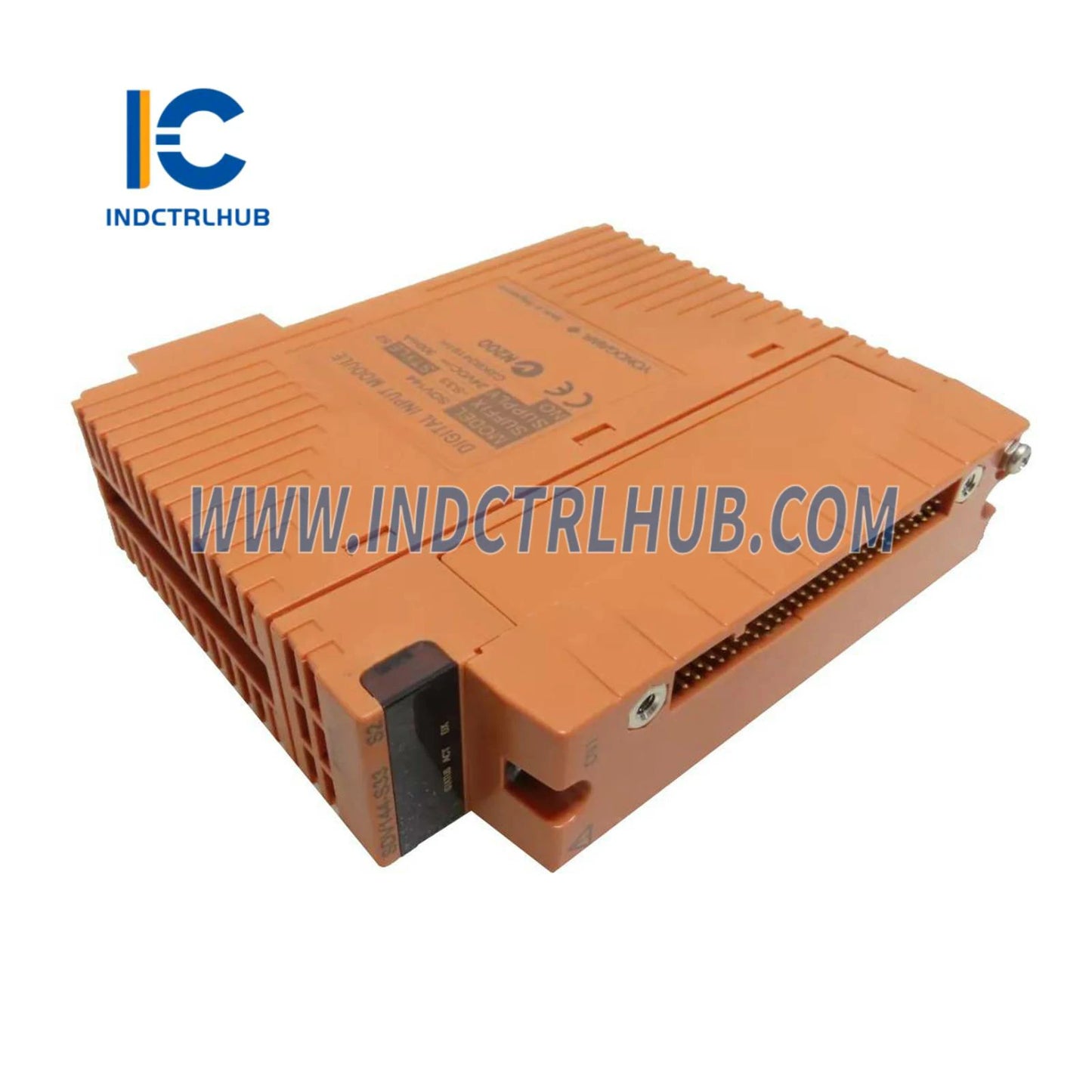

Yokogawa SDV144-S33 S2 Сандық Кіріс Модулі
Yokogawa SDV144-S33 S2 Сандық Кіріс Модулі
Manufacturer: Yokogawa
Product No.: SDV144-S33 S2
Condition:Қорда 1000 бар
Product Type: Сандық кіріс модулі
Product Origin: Japan
Payment: T/T, Western Union
Weight: 360g
Shipping port: Xiamen
Warranty: 12 months
- 24/7 Қолдау
- 30 Күндік Қайтарулар
- Жылдам жеткізу
Жалпы ақпарат
|
Өндіруші |
Yokogawa |
|---|---|
|
Модель/Бөлім нөмірі |
SDV144-S33 S2 |
|
Сипаттама |
Сандық кіріс модулі |
_
Тауар Сипаттамалары
|
Элемент |
Техникалық сипаттамалар |
|---|---|
|
Кіріс саны |
16-арналы, модуль оқшаулау (*3) |
|
Кіріс сигналы |
Кернеусіз байланыс |
|
ҚОСУ Кедергісі |
1 к_ максималды |
|
ӨШІРУ Кедергісі |
100 к_ минималды |
|
Кіріс тогы |
6 мА ± 20 % (Сыртқы қуат көзі, 24 V DC 0 _ кіріс кезінде) |
|
Байланыс рейтингі |
24 V DC +20 % / -10 % (*4), 10 мА немесе одан жоғары |
|
Сыртқы қуат көзі |
24 V DC +20 % / -10 % (*3) (*4) |
|
Ток сыйымдылығы |
200 мА |
|
Лезде максималды рұқсат етілген кіріс кернеуі |
30.0 В тұрақты ток |
|
Кіріс жауап беру уақыты |
Максимум 40 мс |
|
Кернеуге төзімділік (*1) (*2) |
Кіріс сигналы мен жүйе арасында 1 минутқа 2 кВ AC, 16 кіріс желісі бірлесіп қосылған (*5) |
|
Ток тұтыну |
Максимум 290 мА (5 V DC), максимум 140 мА (24 V DC) |
|
Салмақ |
Шамамен 0.36 кг (Қысымдық қысқыш терминал блогы немесе MIL кабелі үшін), Шамамен 0.41 кг (Сигнал кабелі интерфейс адаптерімен) |
|
Сыртқы қосылу |
Қысымдық қысқыш терминал, MIL кабелі, Арнайы сигнал кабелі (AKB331) |
_
Модель және суффикс кодтары
|
Сипаттама |
Модель |
Қосымша код |
Техникалық сипаттамалар |
|---|---|---|---|
|
Цифрлық кіріс модулі (16-арналы, 24 V DC, модуль оқшаулау) |
SDV144 |
-S |
Стандартты тип |
|
5 |
Қысым қысқыш терминал блогы немесе MIL кабелі үшін жарылысқа қарсы қорғаныссыз |
||
|
6 |
Сигнал кабелі интерфейс адаптері және жарылысқа қарсы қорғаусыз (*1) |
||
|
E |
Қысым қысқыш терминал блогы немесе MIL кабелі үшін жарылысқа қарсы қорғанысымен |
||
|
F |
Сигнал кабелі интерфейс адаптері және жарылысқа қарсы қорғау (*1) |
||
|
3 |
ISA Standard G3 және температурамен (-20-ден 70 °C-қа дейін) |
||
|
C |
ISA Standard G3 және жоғары тығыздықтағы орнатумен (-20-ден 70 ºC-қа дейін) |
_
Опция кодтары
|
Опция коды |
Сипаттама |
|---|---|
|
/B4S00 |
Цифрлық кіріс үшін қысымдық қысқыш терминал блогы (сүргі сөндіргішсіз) [Модель: STB4S-00] |
|
/B4S10 |
Цифрлық кіріс үшін қысымдық қысқыш терминал блогы (сүргі сөндіргішпен) [Модель: STB4S-10] |
|
/B4D00 |
Сандық енгізу үшін қосарланған артық қысым қысқыш терминал блогымен (сүргі сіңіргішсіз) (*2) [Модель: STB4D-00] |
|
/B4D10 |
Сандық енгізу үшін қосарланған артық қысым қысқыш терминал блогымен (сүргі сіңіргішпен) (*2) [Модель: STB4D-10] |
|
/PRP |
Қате енгізуді болдырмау штифтімен (*3) |
|
/CCC01 |
MIL кабелі үшін коннектор қақпағымен (жазық таспа кабелі үшін) [Модель: SCCC01] |
|
/CCC02 |
MIL кабелі үшін коннектор қақпағымен (жекеленген сым үшін) [Модель: SCCC02] |
