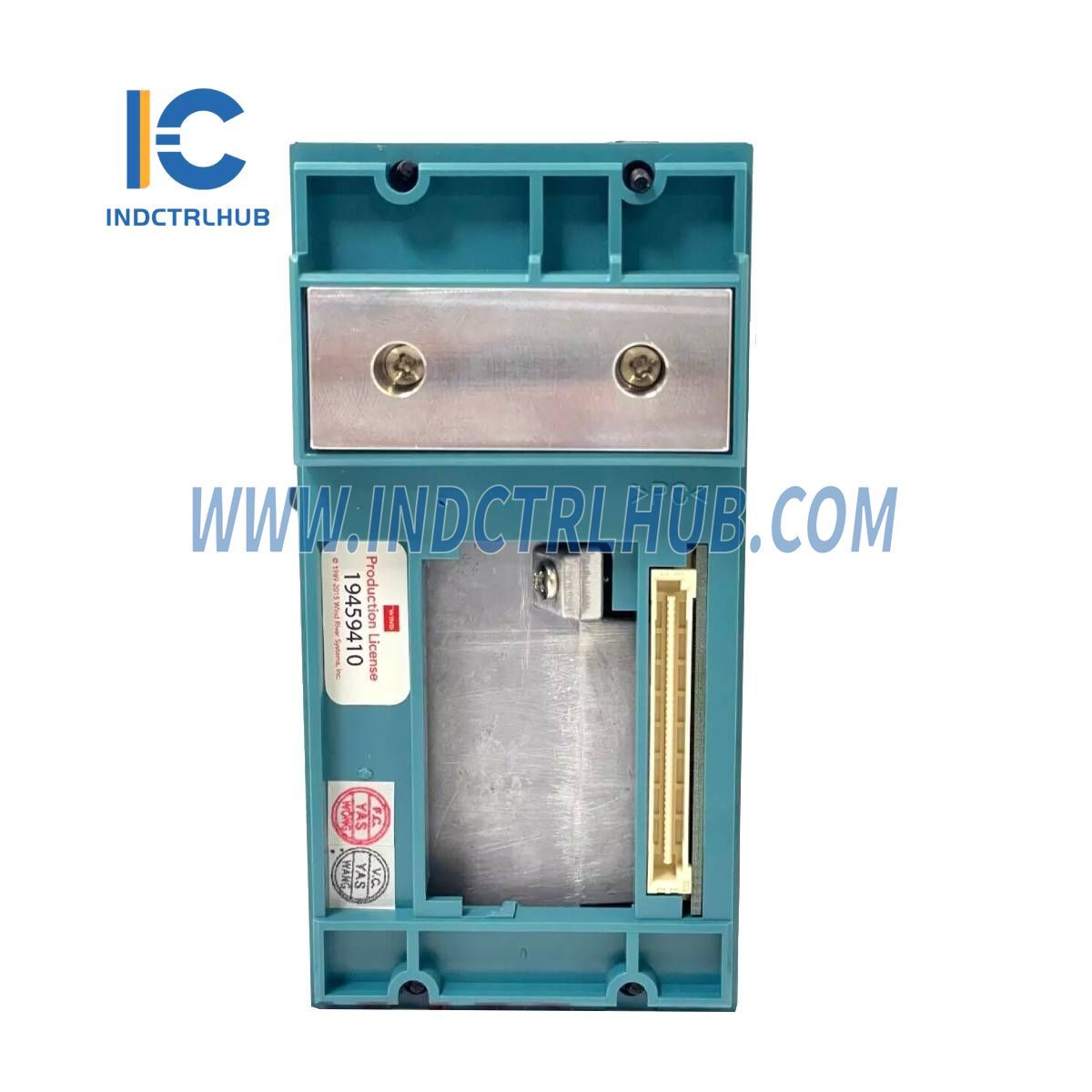

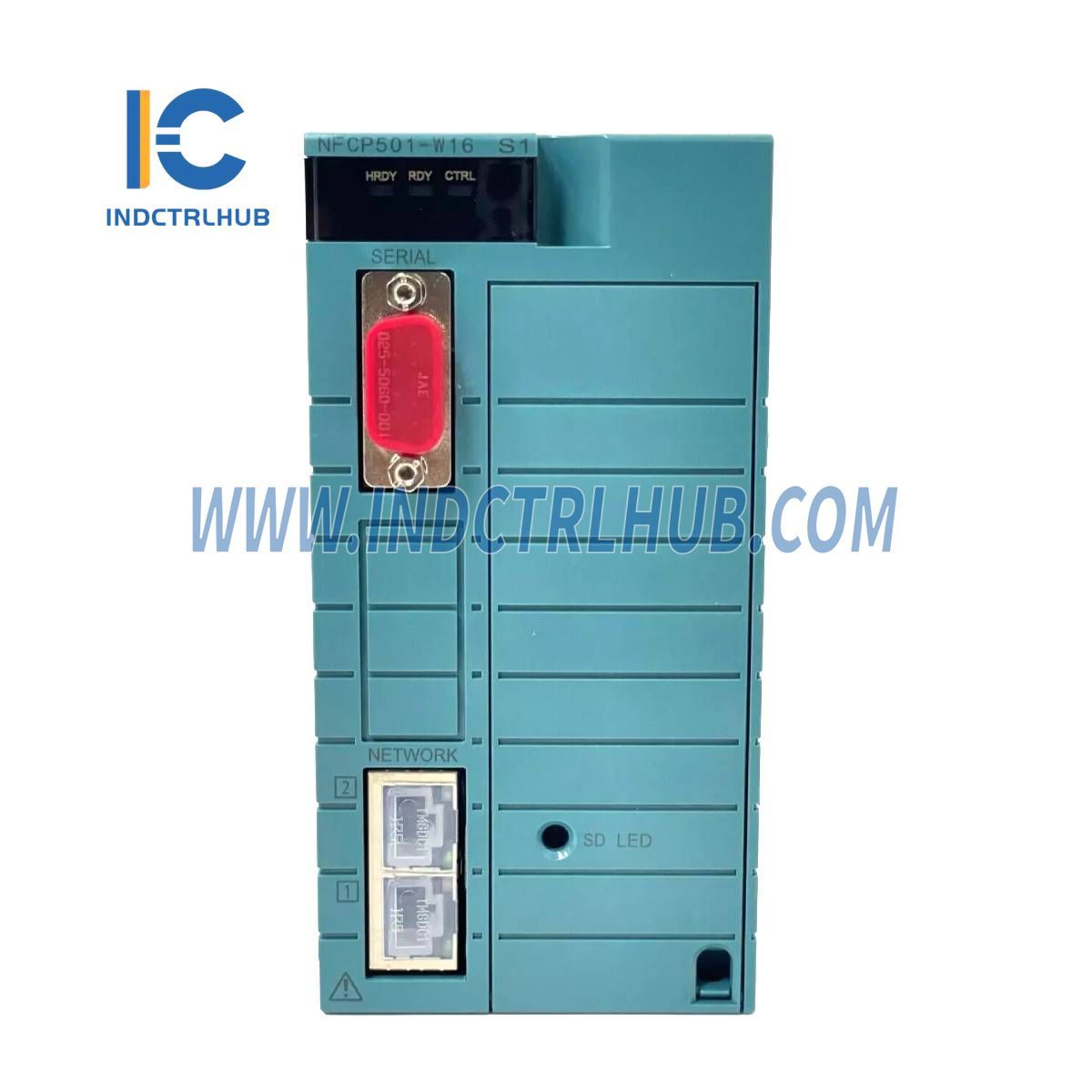

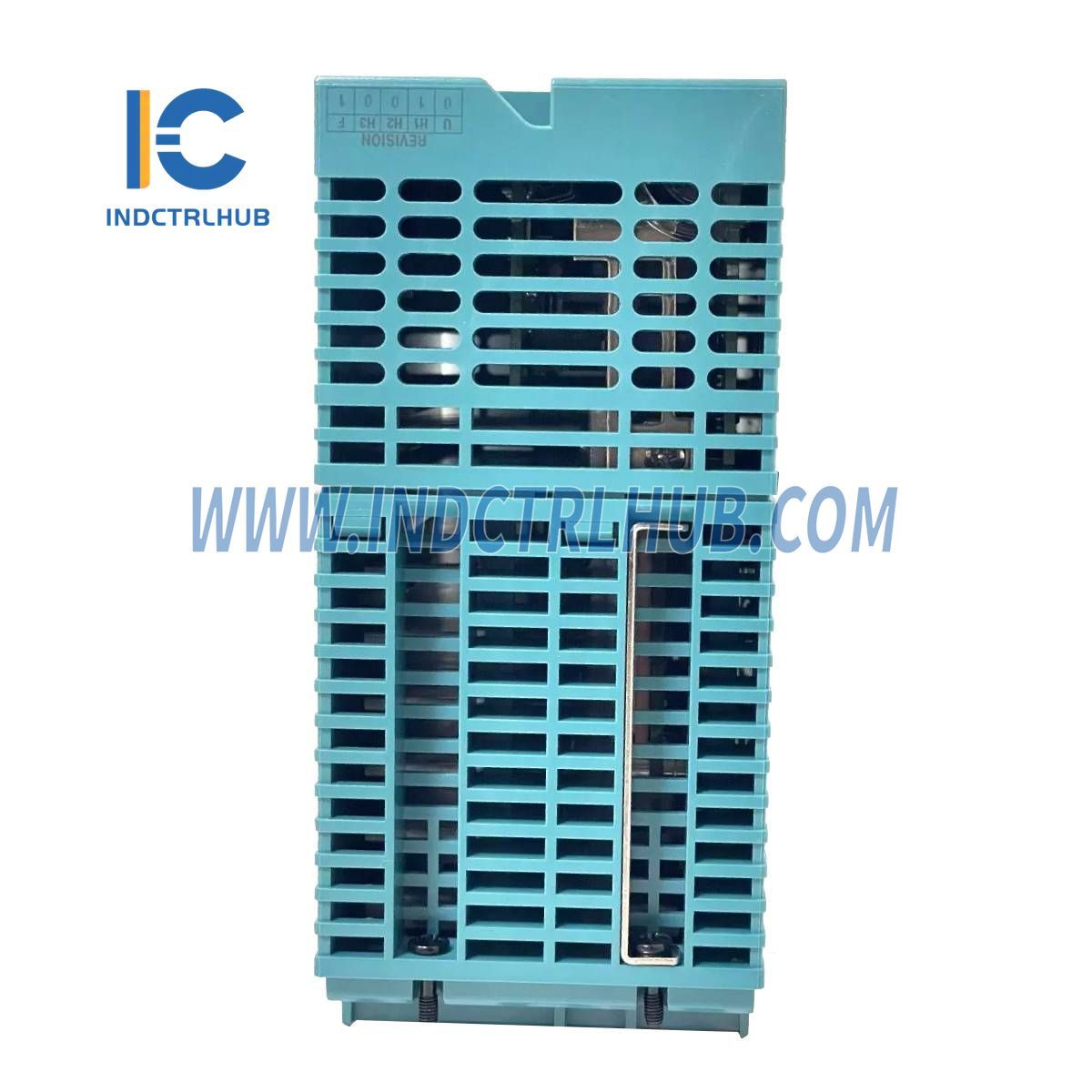

Yokogawa NFCP501-W05/MO1 | FCN-RTU үшін CPU модулі (2 Ethernet портымен)

Yokogawa NFCP501-W05/MO1 – CPU модулі, FCN-RTU жүйелері үшін арналған. Ол екі еселенген CPU конфигурацияларын қолдайды, нақты уақыттағы операциялық жүйеде жұмыс істейді, IEC 61131-3 бағдарламалау тілдерін қолдайды және Duolet виртуалды машинасы ретінде қызмет етеді.

Модельге шолу

• Модель: NFCP501 – FCN үшін CPU модулі (2 Ethernet портымен)
• Суффикс кодтары:
  • -W: Кеңейтілген функциялармен
  • 0: Стандартты тип
  • 5: Жарылысқа қарсы қорғалған жоқ негізгі тип

Техникалық сипаттамалар

Процессор & Жад

• CPU: Intel Atom E3815 (1.46 ГГц)
• Негізгі жады: 256 МБ ECC-пен
• Статикалық RAM: 2 МБ ECC-пен (батареямен қорғалған)
• Қосымша сақтау: 1 ГБ борттық флэш жады
• Сыртқы медиа: 1 SD карта ұясы (SDHC 4–32 ГБ, 10-сынып)

Сериялық порт

• 1 RS-232-C порт (D-sub 9-пин, еркек)
• Қатынас әдісі: Толық/Жарты дуплекс (бағдарламалық баптаулар)
• Синхрондау: Асинхронды
• Жылдамдықтар: 0.3-ден 115.2 кбит/с-қа дейін
• Ескерту: Қосарланған режимде сериялы порт қолжетімсіз

Желілік интерфейс

• 2 Ethernet порты (RJ45)
• Жылдамдық: 1000/100/10 Мбит/с (1000BASE-T, 100BASE-TX, 10BASE-T)

I/O интерфейсі

• SB Bus (дуплекс қолдауымен)

RAS мүмкіндіктері

• Уақыт сақтағыш таймер
• Температураны бақылау

Батарея

• Түрі: 1000 мАч графит фторидті литий батареясы
• Мүмкіндік: Батареяның таусылуын анықтау
• Ауыстырылатын: Иә (онлайн ауыстыру мүмкін)

Индикаторлар & Басқару элементтері

• LED индикаторлары:
  • CPU күйі үшін 3
  • Ethernet күйі үшін 2
  • SD карта күйі үшін 1
  • EXEC күйі үшін 1
• Ауыстырып қосқыштар:
  • ҚАЙТА ҚОСУ
  • ӨШІРУ
  • FUNC
  • EXEC

Қуат және физикалық сипаттамалар

• Қуат кернеуі: 5 В DC ±5%
• Ток тұтыну: Макс. 1200 мА
• Салмақ: 0.9 кг
• Өлшемдері (Е × Б × Т): 65.8 × 130 × 149.3 мм
• Орналасады: 2 ұяшық
• Қорғау: Сымдық құлып тесігі бар CPU қақпағы

Дуплекс конфигурациясы

• Қолдау көрсетіледі (Бірдей модель, суффикс кодтары және жүйелік бағдарламалық жасақтама нұсқасы бар CPU модульдері қажет)

Орнату талаптары

Қоршаған орта жағдайлары

• Жұмыс температурасы: 0°-тан 55°C-қа дейін
• Сақтау температурасы: -40°-тан 85°C-қа дейін
• Жұмыс істеу ылғалдылығы: Ылғалдылық 5%-дан 95%-ға дейін (конденсациясыз)
• Сақтау ылғалдылығы: Ылғалдылық 5%-дан 95%-ға дейін (конденсациясыз)
• Шаңға төзімділік: ≤ 0.3 мг/м³
• Қорғау класы: IP20
• Коррозиялық газға төзімділік: ANSI/ISA S71.04 G2 класы (стандарт), G3 (қосымша)
• Дірілге төзімділік: 0.15 мм P-P (5–58 Гц), 1 G (58–150 Гц)
• Соғысқа төзімділік: 15 G, 11 мс (XYZ бағыттары, қуат өшіру)
• Биіктік шегі: ≤ 2000 м

Шуылға төзімділік

• Электр өрісі: ≤ 3 V/m (26 MHz – 1 GHz)
• Магниттік өріс: ≤ 30 A/m (айнымалы ток), ≤ 400 A/m (тұрақты ток)
• Электростатикалық разряд: ≤ 4 kV (байланыс), ≤ 8 kV (ауа разряды)

Салқындату және жерге қосу

• Салқындату әдісі: Табиғи ауа салқындату
• Жерге қосу: Елдік/аймақтық стандарттарды сақтау қажет
