Product Description

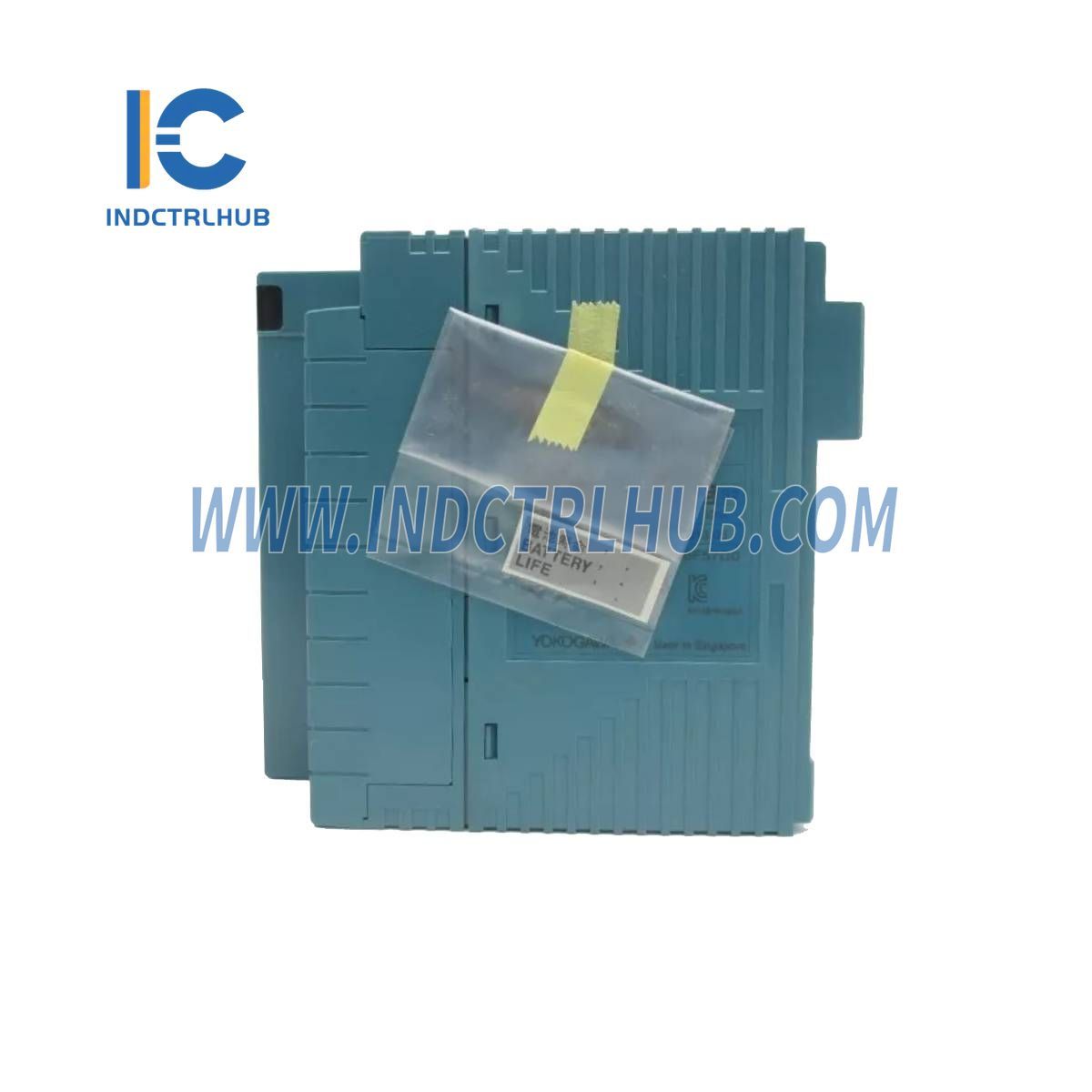

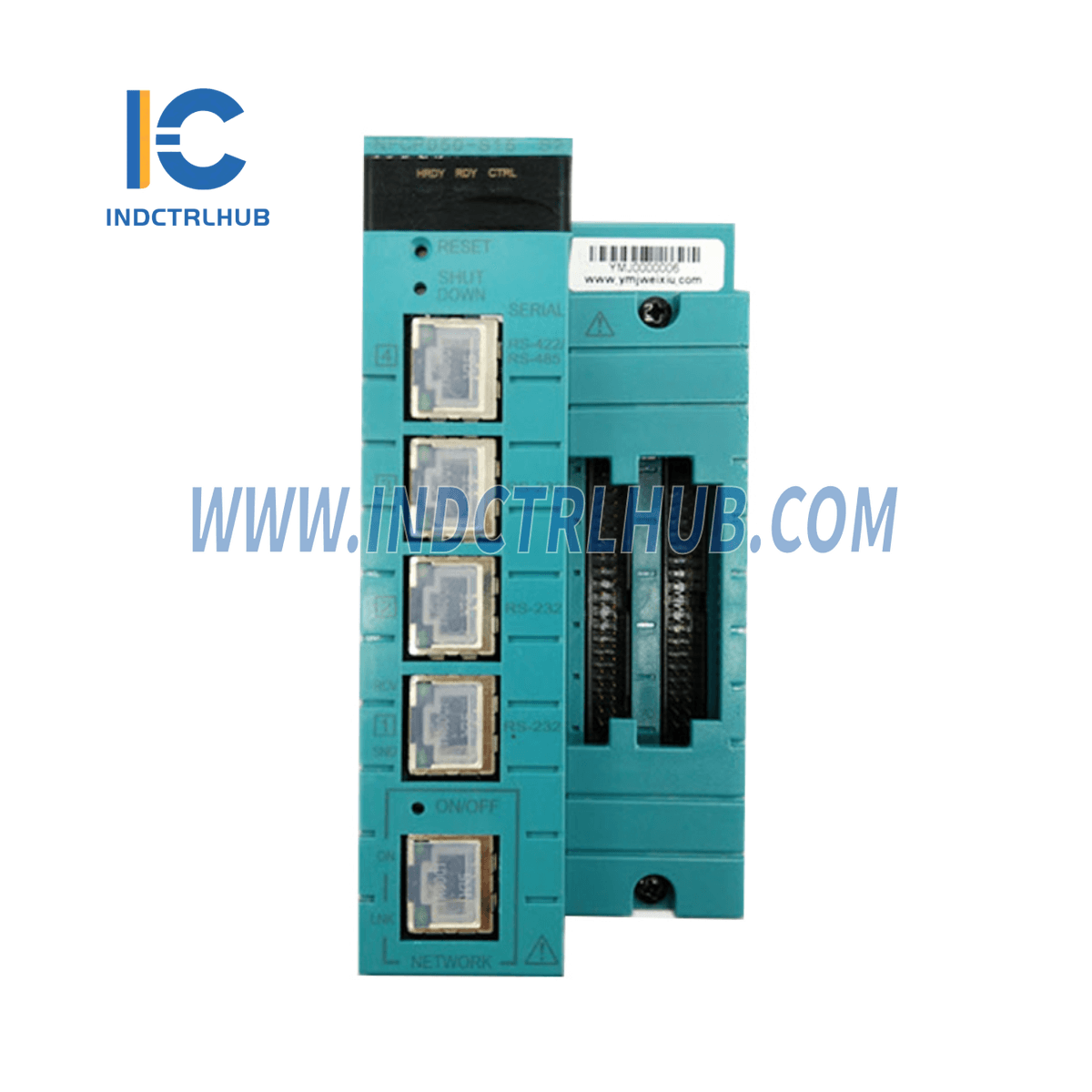

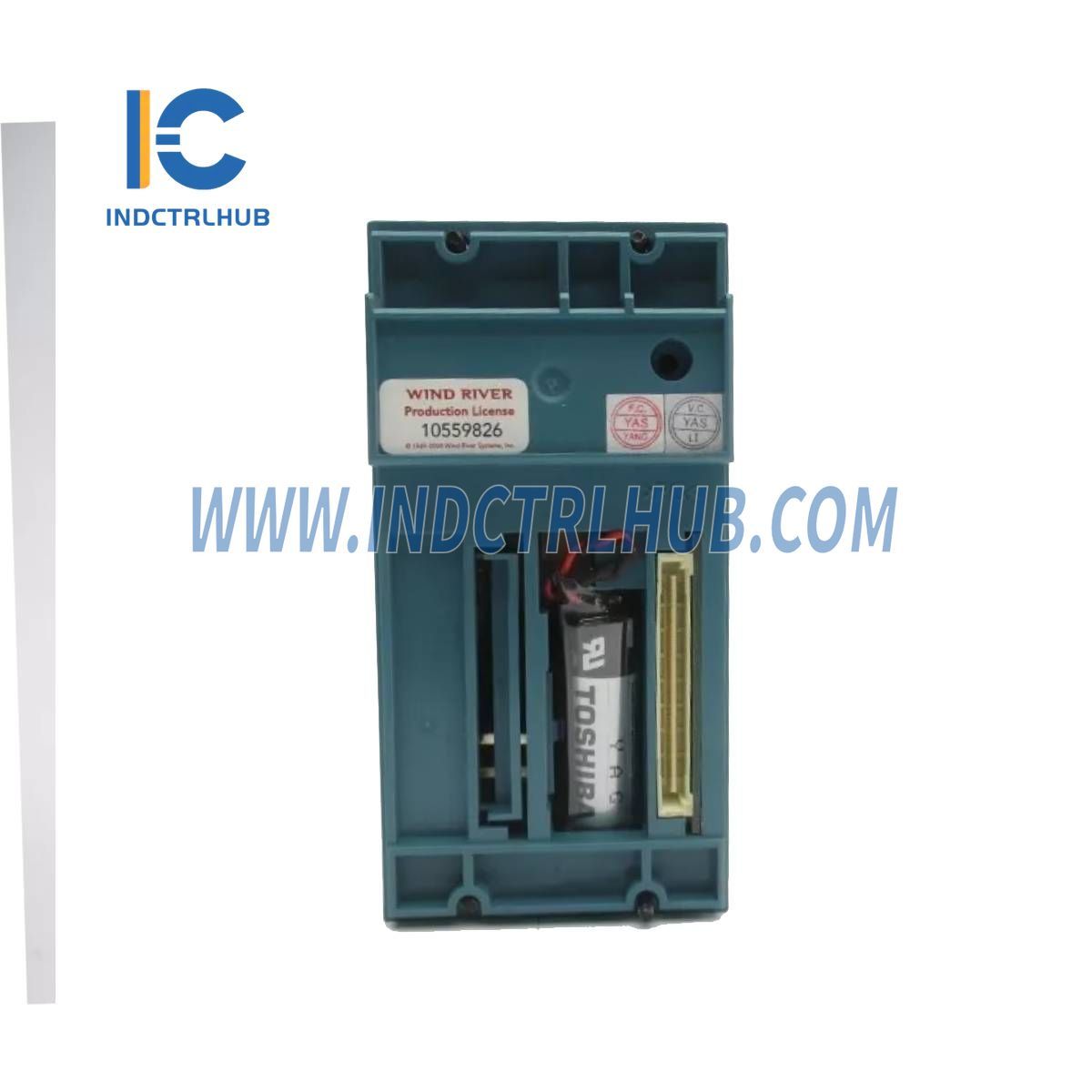

he Yokogawa NFCP050-S00 - CPU модулі, FCN-RTU жүйелері үшін жасалған. Ол нақты уақыттағы операциялық жүйені іске қосады, IEC 61131-3 бағдарламалау тілдерін қолдайды және Java виртуалды машинасы ретінде қызмет етеді. Бұл модульде құрылғы ішіндегі кіріс/шығыс және бағдарламалық лицензиялар бар, бұл оны қуатты әрі ықшам басқару блогы шешімі етеді.
Модельге шолу
- Модель: NFCP050 – FCN-RTU үшін CPU модулі
Техникалық сипаттамалар
Процессор & Жад
- CPU: SH-4A (SH7730) 256 MHz
- Негізгі жады: 128 MB ECC-пен
- Статикалық RAM: 1 MB ECC-пен (батареямен қорғалған)
- Жүйелік сақтау: 128 MB борттық флэш жады
Сериялық порттар
- 3 RS-232 порты (SERIAL: 1, 2, 3), оқшауланбаған, RJ45
- 1 RS-422/RS-485 порты (SERIAL: 4), оқшауланбаған, RJ45
-
Бод жылдамдықтары:
- SERIAL 1, 4: 115.2 kbps дейін
- SERIAL 2, 3: 38.4 kbps дейін
- Соңғы кедергі: 120 Ω (RS-422/RS-485, DIP қосқыш баптаулары)
Желілік интерфейс
- Ethernet: 1 порт, 100/10 Mbps (100BASE-TX немесе 10BASE-T, RJ45)
- Желілік қуат қосқышы: ON/OFF
Құрылғыға кіріктірілген I/O
- 16 DI арнасы
- 8 DO арнасы
- 12 AI арнасы (1-5 V)
- 2 AO арнасы (4-20 mA, сыртқы қуат қажет)
- 2 PI арнасы
- 1 AI арнасы (0-32 V)
RAS мүмкіндіктері
- Уақыт сақтағыш таймер
- Температураны бақылау
Батарея
- Түрі: 2700mAH литий батарея
- Мүмкіндік: Батареяның таусылуын анықтау
Көрсеткіштер және басқару элементтері
-
Жарықдиодтар:
- CPU күйі үшін 3
- LAN күйі үшін 2
- Сериялық порт күйі үшін 2
-
Ауыстырып қосқыштар:
- ҚАЙТА ҚОСУ
- ӨШІРУ
- ҚОСУ/ӨШІРУ (ЖЕЛІ)
Қуат және физикалық сипаттамалар
- Қуат көзі кернеуі: 5 V DC ± 5%
- Қуат тұтыну: 1.16-дан 2.30 Вт-қа дейін
- Салмақ: 0.57 кг
- Өлшемдері (Е × Б × Т): 65.8 × 130 × 142.5 мм
- Қолдану көлемі: 2 ұяшық
Қосымша ескертпелер
- Сериялық порт қосылымдары үшін арнайы жасалған кабельдер қажет.
- I/O интерфейсі үшін MIL 40-пин × 2 пайдаланылады (KMS40 кабелі мен TAS40 терминал блогымен үйлесімді).
- Дуплекс конфигурациясын қолдамайды.
NFCP050-S00 - CPU модулі ретінде FCN-RTU үшін сенімді, нақты уақыттағы өнімділік, кеңейтілген I/O мүмкіндіктері және желілік қосылым ұсынады. Қосымша мәліметтер немесе көмек алу үшін Yokogawa компаниясына хабарласыңыз.
