Product Description
Жалпы ақпарат
|
Өндіруші |
Йокогава |
|---|---|
|
Модель/Бөлім нөмірі |

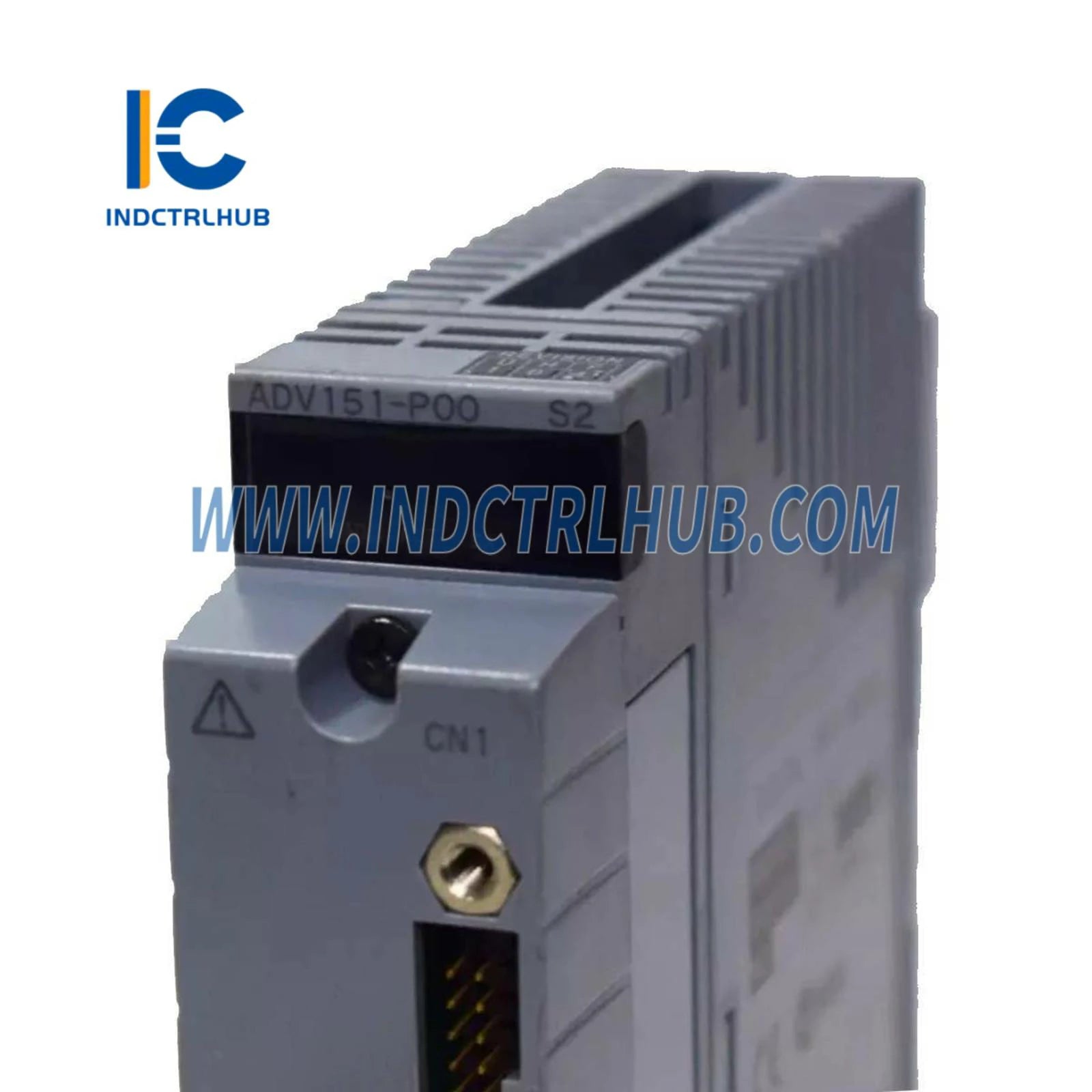

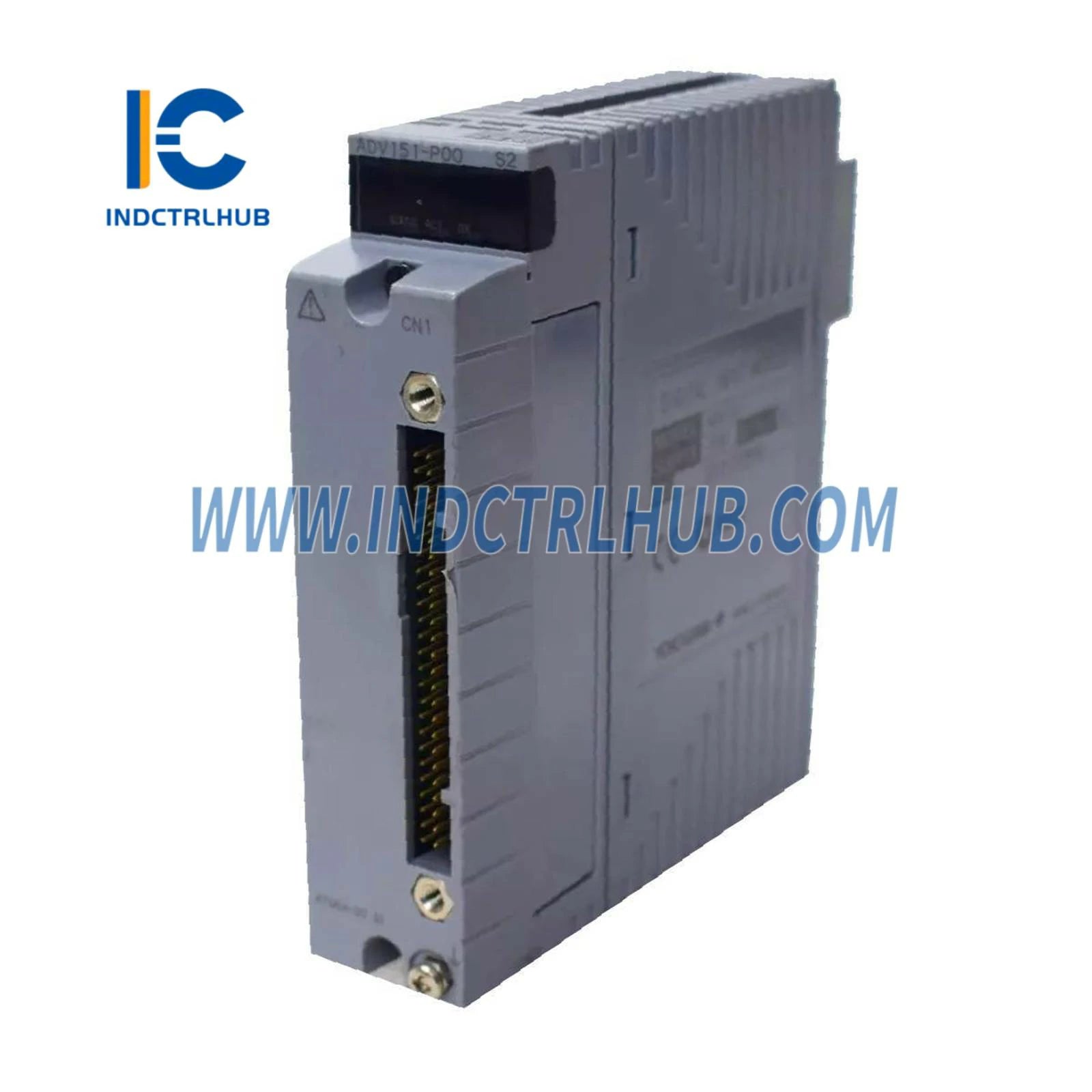

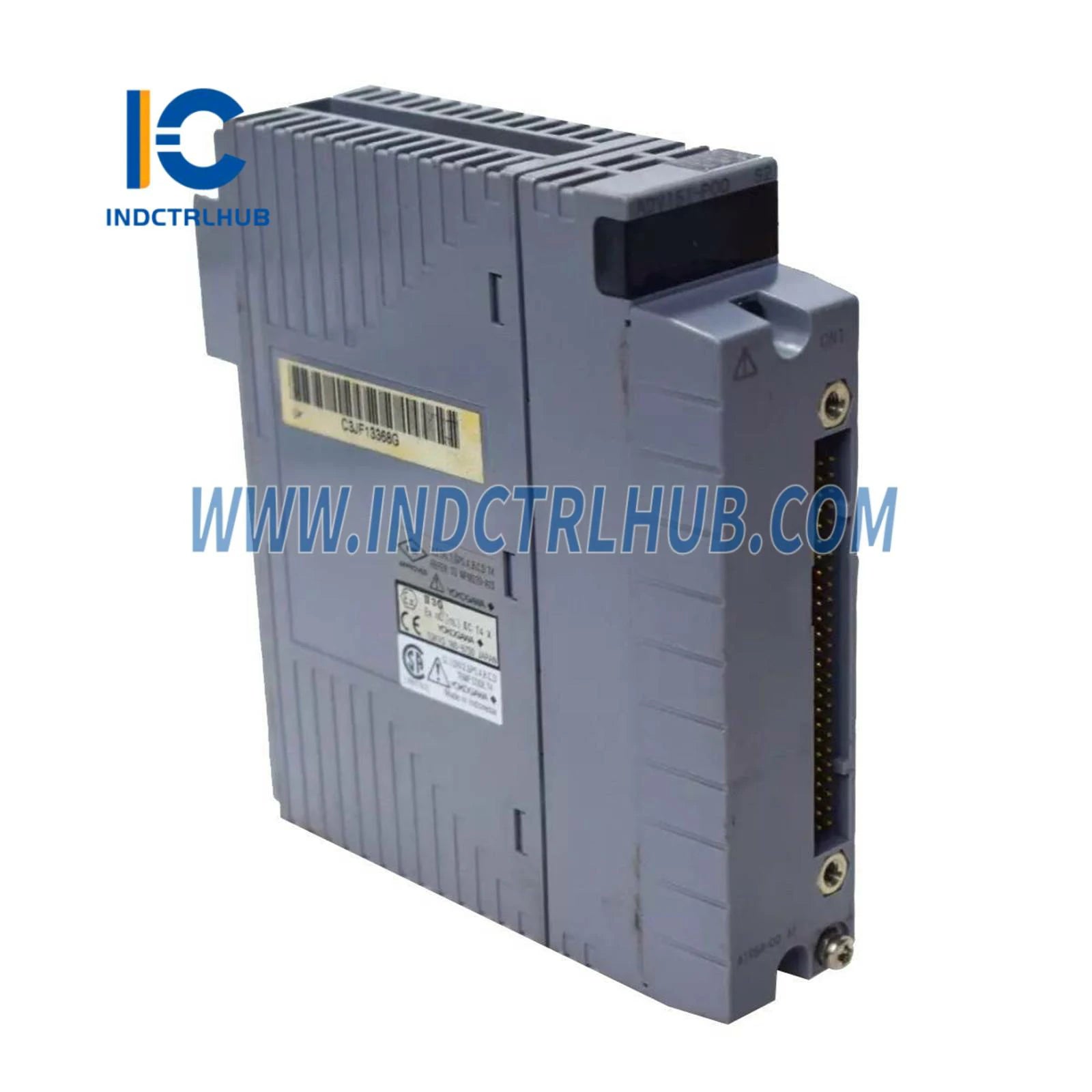

ADV151-P00 S2 |
|
Сипаттама |
Сандық кіріс модулі |
Техникалық сипаттамалар
|
Тауар |
ADV151-P |
|---|---|
|
Кіріс арналарының саны |
32 |
|
Рейтингтелген кіріс кернеуі |
24 В ТҚ (тұтынушы/жабдықтаушы) |
|
Кіріс ҚОСУ Кернеуі |
18-ден 26,4 В DC |
|
Енгізу ӨШІРУ кернеуі |
5.0 В ТК немесе одан аз |
|
Енгізу тогы (рейтингтік енгізу кернеуінде) |
Арнаға шаққанда 4.1 мА ±20% |
|
Максималды рұқсат етілген кіріс кернеуі |
30.0 V тұрақты ток |
|
Төзімді кернеу |
2 кВ айнымалы ток (Енгізу сигналы мен жүйе арасында, 1 минутқа) 500 В айнымалы ток (Ортақтар арасында, 1 минутқа, әр 16-арналы ортақ) |
|
Функциялар |
Күй енгізу, Түйме енгізу, SOE енгізу |
|
Кіріс жауап беру уақыты |
8 мс немесе одан аз (жағдай енгізу үшін) |
|
Минималды ҚОСУ анықтау уақыты |
20 мс (түйме кірісі үшін) |
|
Максималды ҚОСУ/ӨШІРУ циклі |
25 Гц (түйме кірісі үшін) |
|
Максималды Ток Тұтыну |
500 мА (5 В ТК) |
|
Салмағы |
Шамамен 0.30 кг |
|
Сыртқы қосылу |
Қысымдық қысқыш терминалы, Арнайы кабель (AKB331), MIL коннекторлы кабель |
Модельдің өзгерістері
|
Қосымша кодтар |
Сипаттама |
|---|---|
|
-P |
Түйме енгізуімен |
|
-E |
SOE жазбасымен |
|
5 |
Күй көрсеткіші жоқ; жарылысқа қарсы қорғанысы жоқ |
|
6 |
Күй көрсеткішімен; жарылысқа қарсы қорғанысы жоқ |
|
E |
Күй көрсеткіші жоқ; жарылысқа қарсы қорғанысымен |
|
F |
Күй көрсеткішімен; жарылысқа қарсы қорғанысымен |
|
0 |
Негізгі тип |
|
3 |
ISA стандартты G3 опциясы және температура (-20-ден 70°C-қа дейін) опциясымен |
Қол жетімді опциялар
|
Опция Кодтары |
Сипаттама |
|---|---|
|
/D5A00 |
32-арналы цифрлық үшін KS кабель интерфейс адаптерімен (Модель: ATD5A-00) |
|
/B5S00 |
Цифрлық кіріс үшін қысымдық қысқыш терминал блогымен (Модель: ATB5S-00) |
|
/B5S10 |
Цифрлық кіріс үшін қысымдық қысқыш терминал блогымен (сурет сіңіргіш) (Модель: ATB5S-10) |
|
/B5D00 |
Цифрлық кіріс үшін қос қысымдық қысқыш терминал блогымен (Модель: ATB5D-00) |
|
/B5D10 |
Цифрлық кіріс үшін қос қысымдық қысқыш терминал блогымен (сурет сіңіргіш) (Модель: ATB5D-10) |
|
/CCC01 |
MIL кабелі үшін коннектор қақпағымен (Модель: ACCC01) |
