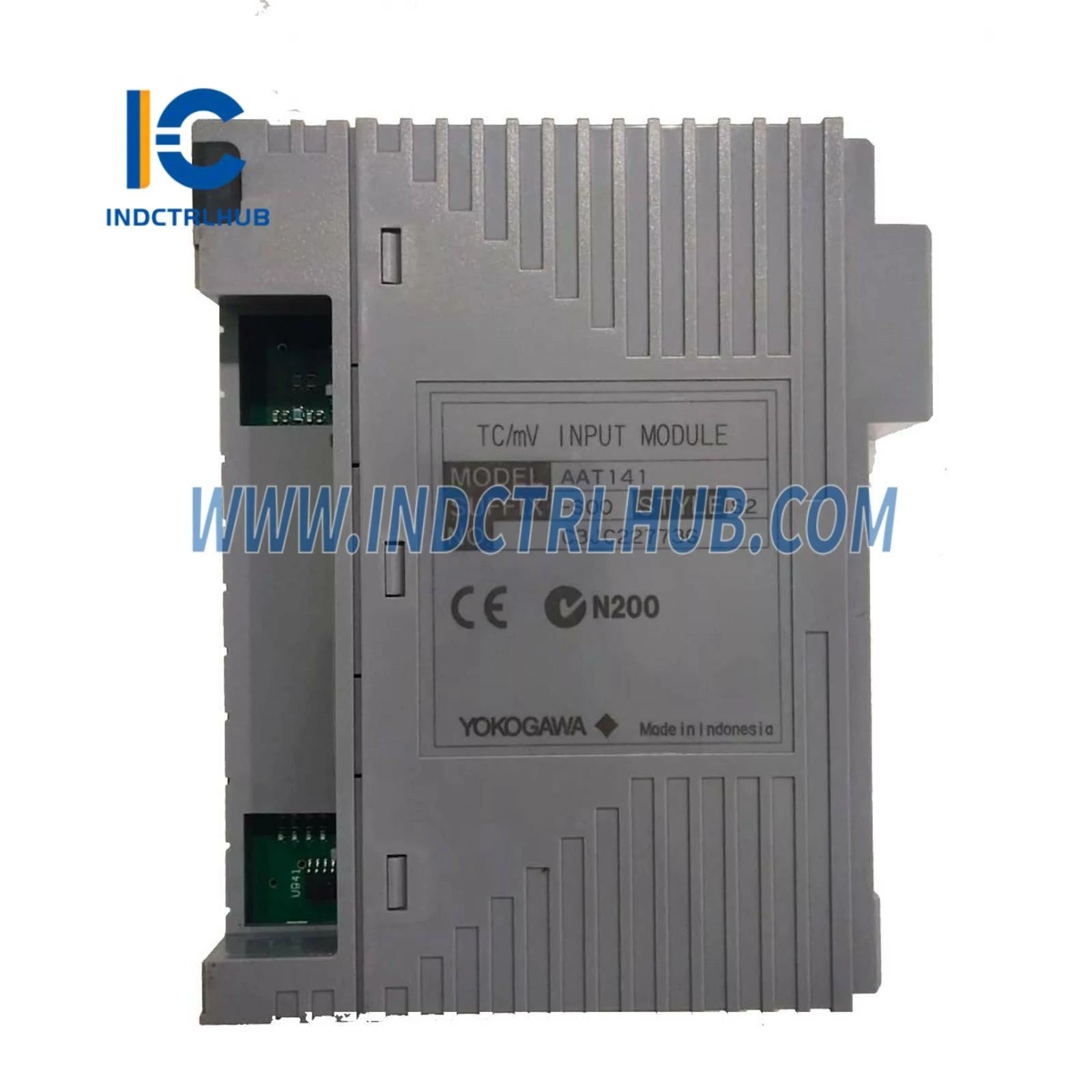

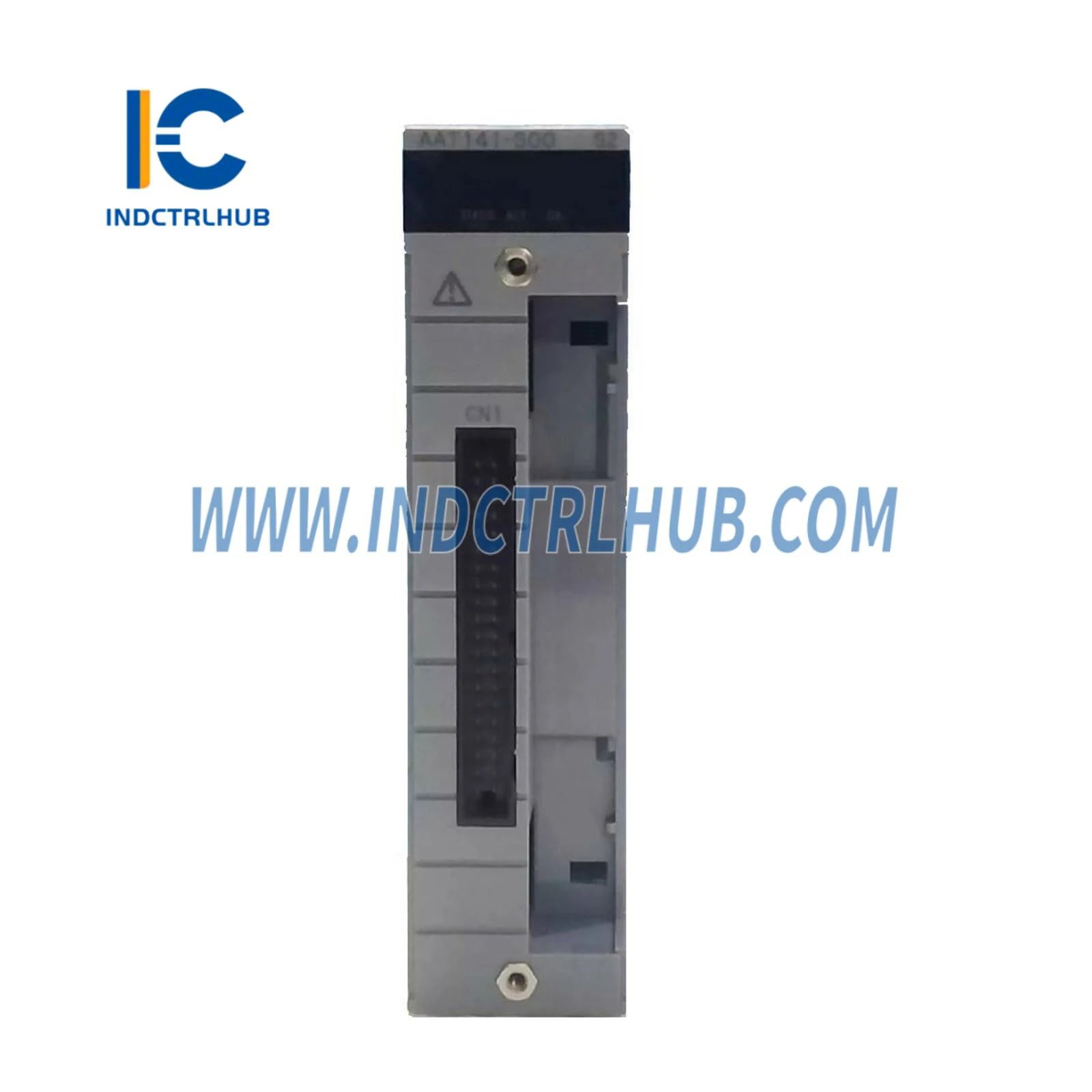

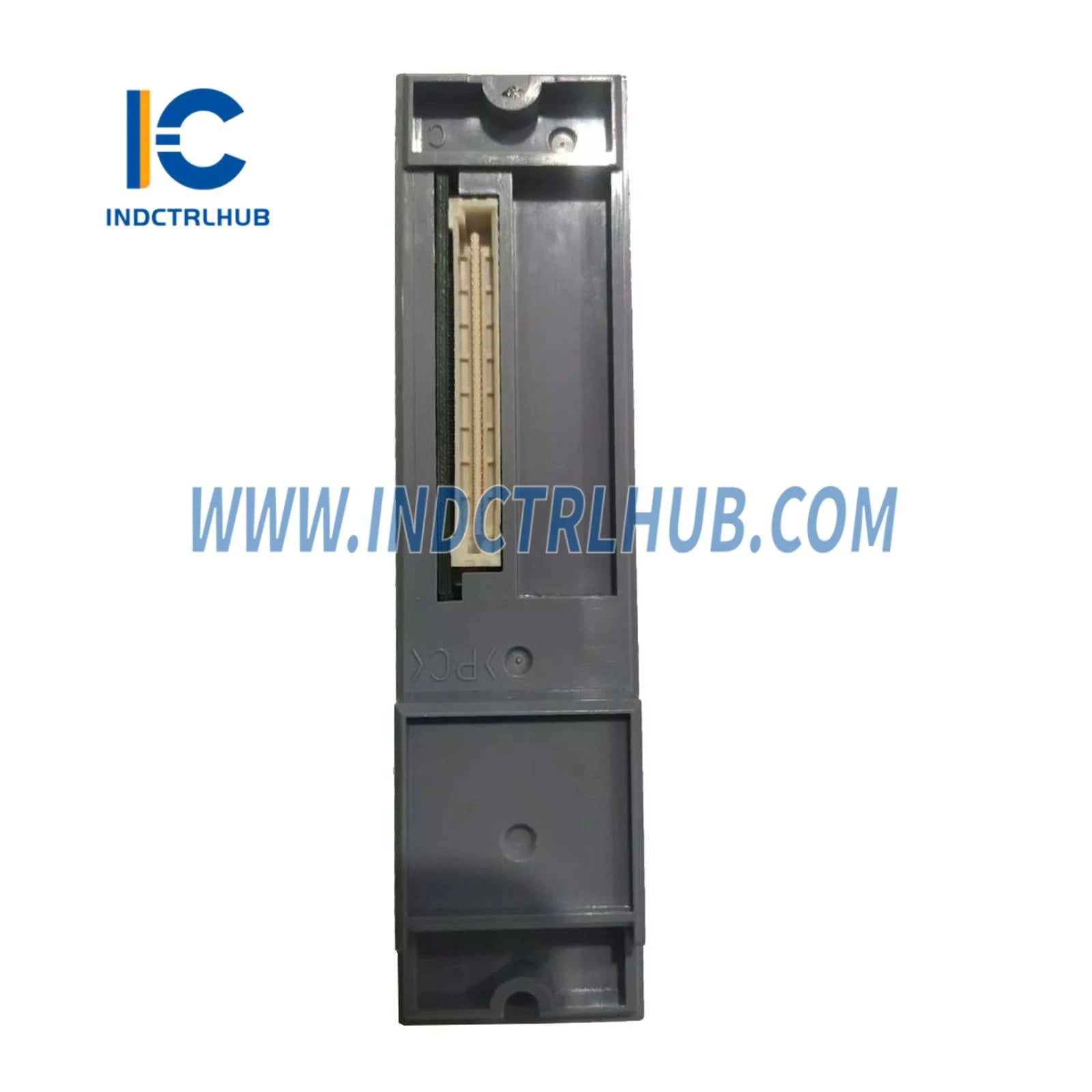

Yokogawa AAT141-S00 S2 TC/mV кіріс модулі

Өндіруші

Yokogawa

Модель/Бөлім нөмірі

AAT141-S00 S2

Өнім сипаттамасы

TC/mV кіріс модулі (16-арналы, оқшауланған)

Кіріс арналарының саны

16, оқшауланған

Кіріс сигналы

-_Термопара (TC):_JIS C1602:1995, IEC584:1995__Түрлері: J, K, E, B(*1), R, S, T, N__-_mV:_-100-ден 150 мВ-қа дейін, -20-дан 80 мВ-қа дейін

Кіріс сигналдарын ауыстыру

TC/mV CH1-ден CH16-ға дейін жеке орнатылуы мүмкін

Рұқсат етілген кіріс кернеуі

±5 В

Төзімділік кернеуі

Кіріс пен жүйе арасында: 1500 V AC, 1 минутқа

Кіріс кедергісі

Қуат қосулы: 2 M_ немесе одан үлкен__Қуат өшірулі: 2 M_ немесе одан үлкен

Дәлдік

-_TC:_±30 µV__-_mV:_±80 µV диапазон үшін (-100-ден 150 мВ-қа дейін), ±30 µV диапазон үшін (-20-дан 80 мВ-қа дейін)

Сигнал көзі мен сымдардың рұқсат етілген жалпы кедергісі

1000 _ немесе одан аз

Рұқсат етілген сигнал көзі кедергісінің әсері (1000 _)

±20 µV(*3)

Сілтеме түйіспесінің компенсация дәлдігі

±1 °C ішінде (*4) (*5)

Температуралық ауытқу

-_mV кіріс (-100-ден 150 мВ-қа дейін):_±80 µV/10 °C__-_TC/mV кірісі (-20-ден 80 мВ-қа дейін):_±30 µV/10 °C

Деректерді жаңарту периоды

1 с

Жанып кетуді анықтау

- Барлық арналарды бірге орнатуға болады__- Орнату: Қол жетімді емес/қол жетімді (ЖОҒАРЫ/ТӨМЕН)__- Анықтау уақыты: 60 с

Максималды ток тұтыну

450 мА (5 В DC)

Салмақ

0.2 кг

Сыртқы қосылу

Қысымдық қысқыш терминал

-S

Стандартты тип

5

Жарылысқа қарсы қорғаныссыз

E

Жарылысқа қарсы қорғанысымен

0

Негізгі тип

3

ISA стандартты G3 опциясы және температура (-20-ден 70 °C-қа дейін) опциясы бар

/T4S00

Термопара/mV үшін қысымдық қысқыш терминал блогымен [Модель: ATT4S-00]

/T4S10

Термопара/mV үшін қысымдық қысқыш терминал блогымен (шабуыл сіңіргіш) [Модель: ATT4S-10]

/T4D00

Термопара/mV үшін қос қысымдық қысқыш терминал блогымен [Модель: ATT4D-00]

/T4D10

Термопара/mV үшін қос қысымдық қысқыш терминал блогымен (шабуыл сіңіргіш) [Модель: ATT4D-10]

/CCC01

MIL кабелі үшін коннектор қақпағымен [Модель: ACCC01]
