Product Description
Жалпы ақпарат
|
Параметр |
Мәні |
|---|---|
|
Өндіруші |
Йокогава |
|
Модель/Бөлім нөмірі |

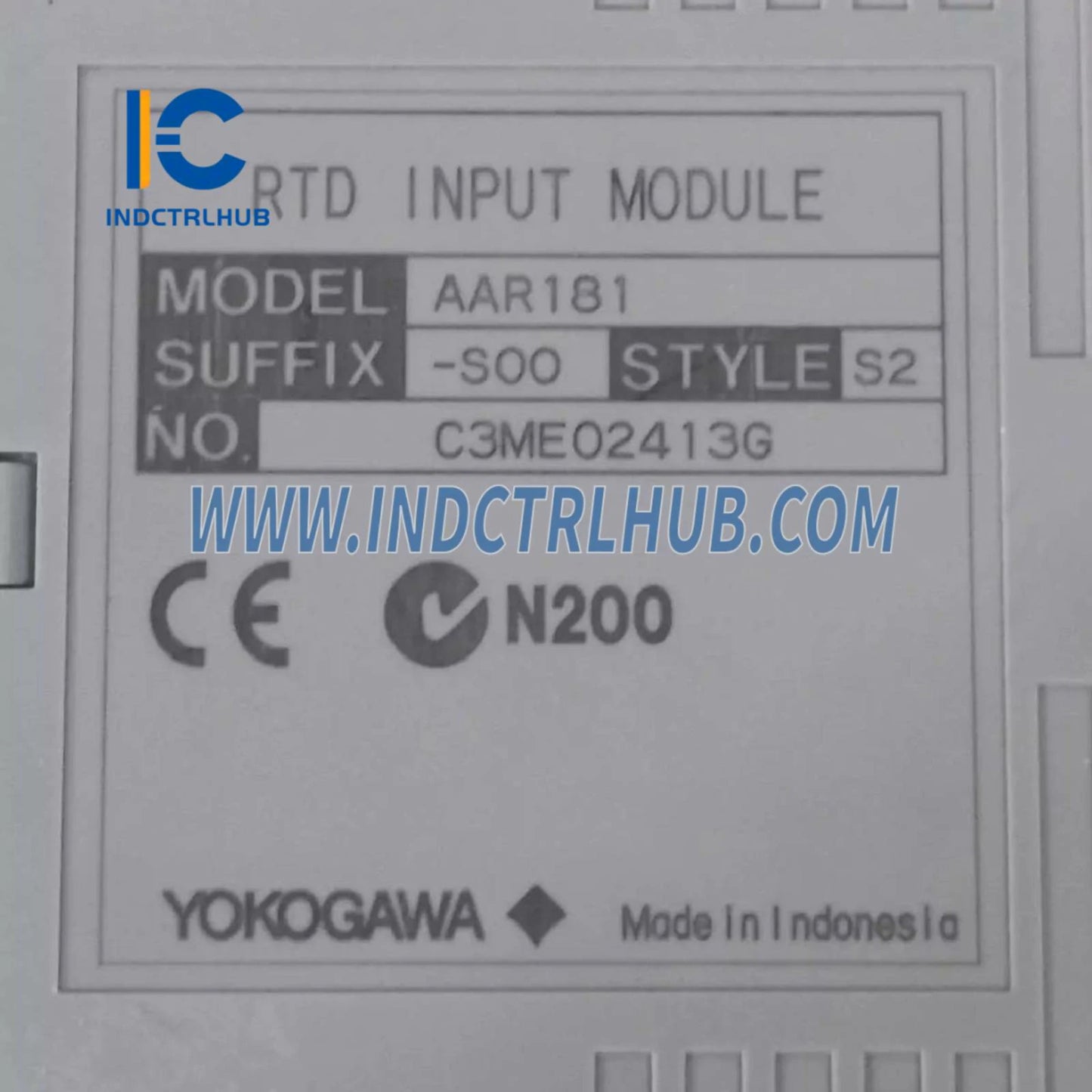

AAR181-S00 S2 |
|
Өнім сипаттамасы |
RTD кіріс модулі (12-арналы, оқшауланған) |
Техникалық сипаттамалар
|
Параметр |
AAR181 |
|---|---|
|
Кіріс арналарының саны |
12, оқшауланған |
|
Кіріс сигналы |
RTD: JIS C1604:1997, IEC751:1995 Pt100 (3-сымды тип) (*6) |
|
Кіріс сигналдарын ауыстыру |
CH1-ден CH12-ге дейін RTD кірістері |
|
Рұқсат етілген кіріс кернеуі |
±5 В |
|
Төзімді кернеу |
Кіріс пен жүйе арасындағы кернеу: 1500 В айнымалы ток, 1 минутқа |
|
Кіріс Кедергісі |
Қуат қосулы: 2 MΩ немесе одан үлкен Қуат өшірулі: 2 MΩ немесе одан үлкен |
|
Дәлдік |
RTD: ±120 mΩ |
|
Сигнал көзі мен сымның жалпы рұқсат етілген кедергісі |
40 Ω немесе одан аз (әр сымның сым кедергісі) (*2) |
|
Өлшеу тогы |
RTD: 1 мА |
|
Температуралық дрейф |
±120 mΩ/10 °C (RTD кірісі) |
|
Деректерді жаңарту кезеңі |
1 с |
|
Жанып кетуді анықтау |
- Барлық арналарды бірге орнатуға болады - Орнату: Қол жетімді емес/қол жетімді (ЖОҒАРЫ/ТӨМЕН) - Анықтау уақыты: 60 с |
|
Максималды Ток Тұтыну |
450 мА (5 В DC) |
|
Салмағы |
0.2 кг |
|
Сыртқы қосылу |
Қысымдық қысқыш терминалы |
Модель және қосымша кодтар
|
Суффикс коды |
Сипаттама |
|---|---|
|
-S |
Стандартты тип |
|
5 |
Жарылыс Қорғанысы Жоқ |
|
E |
Жарылысқа қарсы қорғаныспен |
|
0 |
Негізгі тип |
|
3 |
ISA стандартты G3 опциясы және температура (-20-ден 70 °C-қа дейін) опциясы бар |
Опция Кодтары
|
Нұсқа коды |
Сипаттама |
|---|---|
|
/R8S00 |
RTD үшін Қысымдық Қыстырғыш Терминал Блокпен [Модель: ATR8S-00] |
|
/R8S10 |
RTD үшін Қысымдық Қыстырғыш Терминал Блокпен (соққы сіңіргіш) [Модель: ATR8S-10] |
|
/R8D00 |
RTD үшін Қос Қысымдық Қыстырғыш Терминал Блокпен [Модель: ATR8D-00] |
|
/R8D10 |
RTD үшін Қос Қысымдық Қыстырғыш Терминал Блокпен (соққы сіңіргіш) [Модель: ATR8D-10] |
|
/CCC01 |
MIL кабелі үшін коннектор қақпағымен [Модель: ACCC01] |
