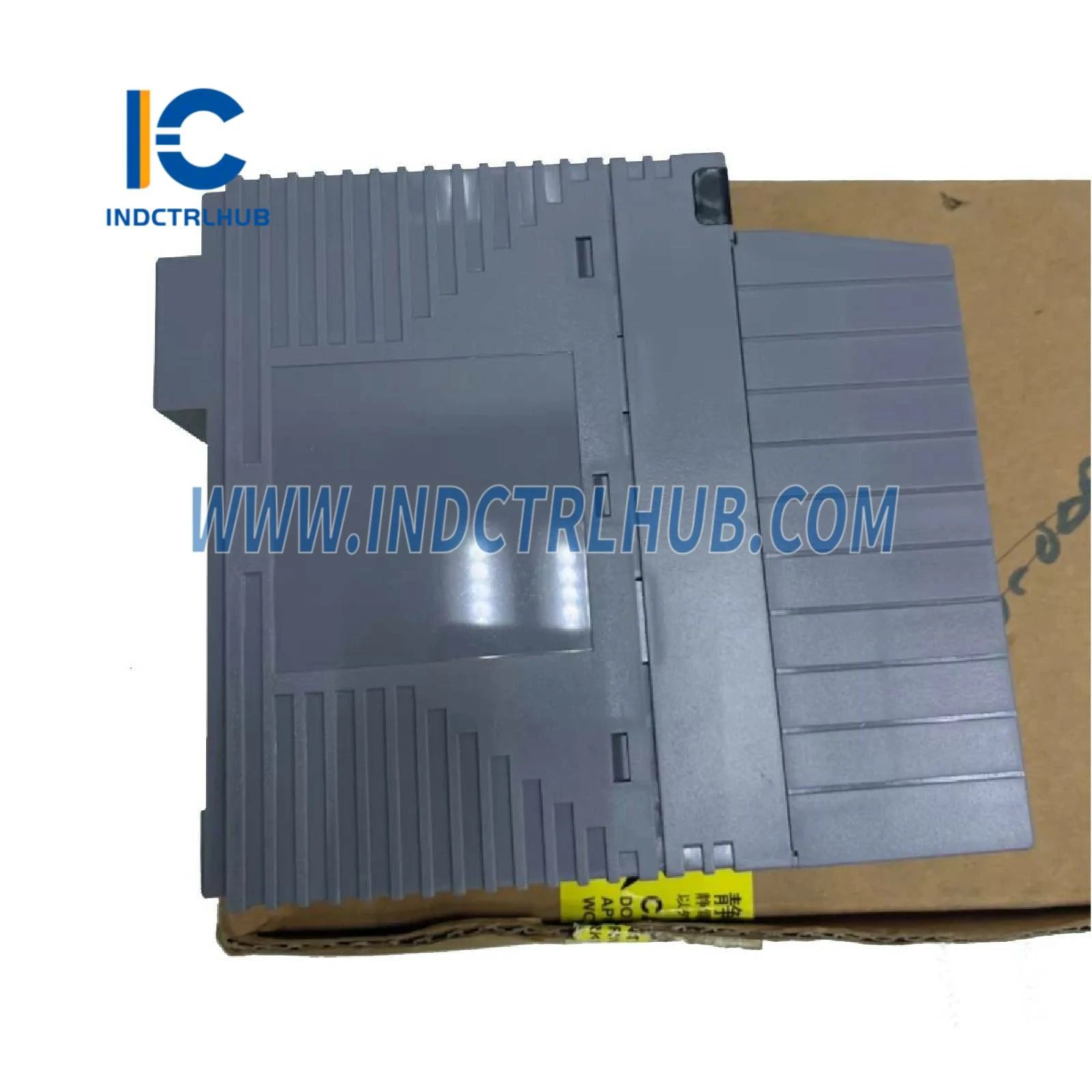

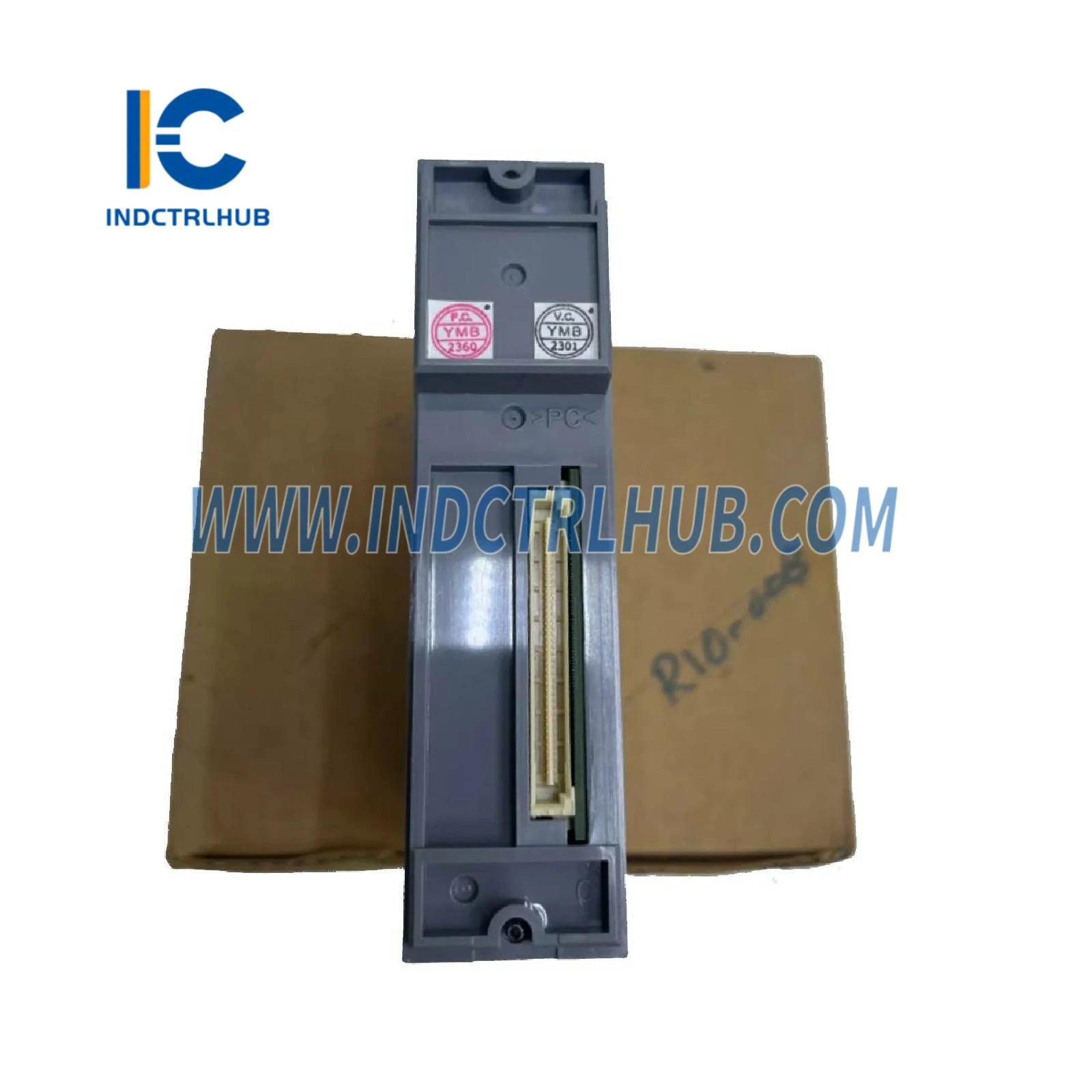

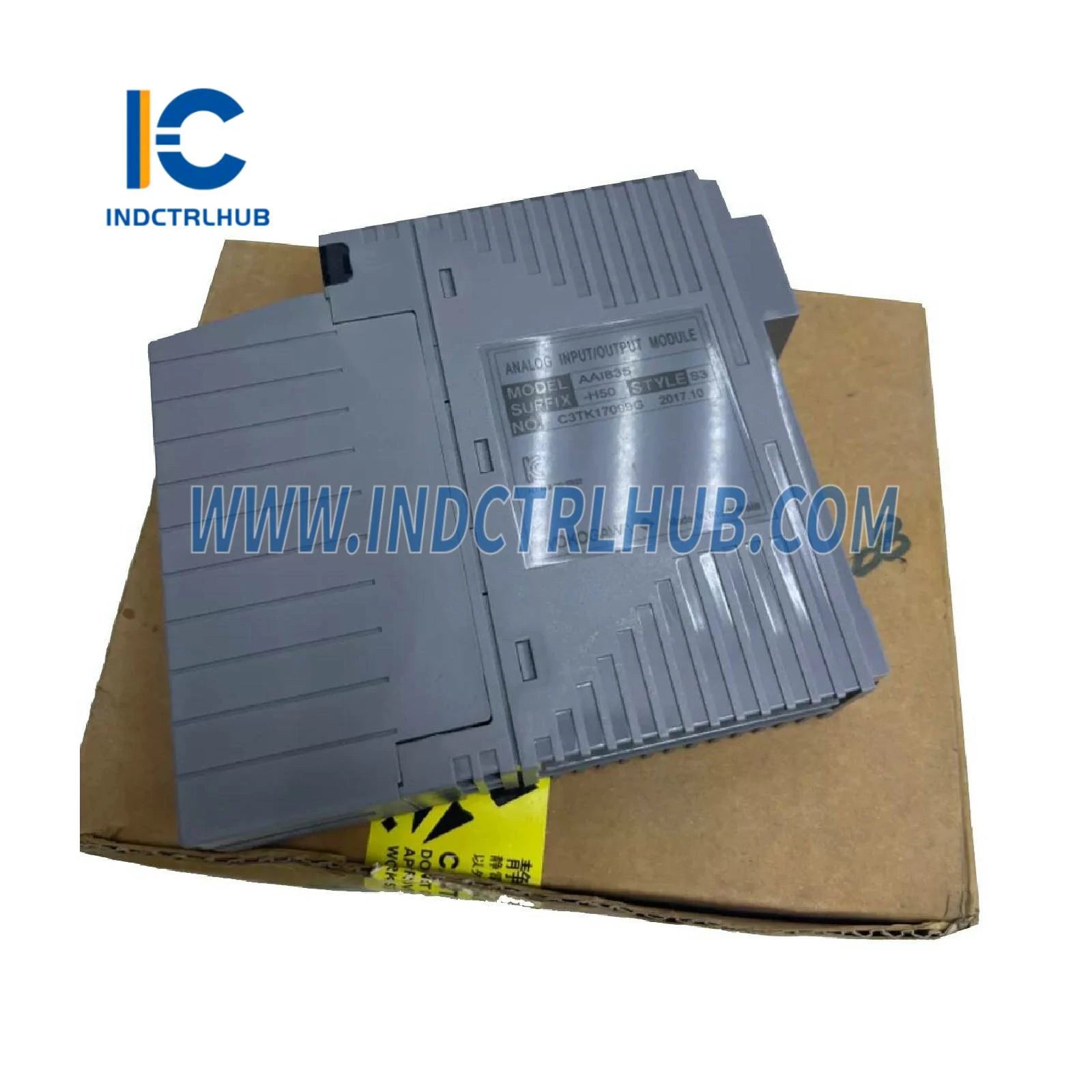

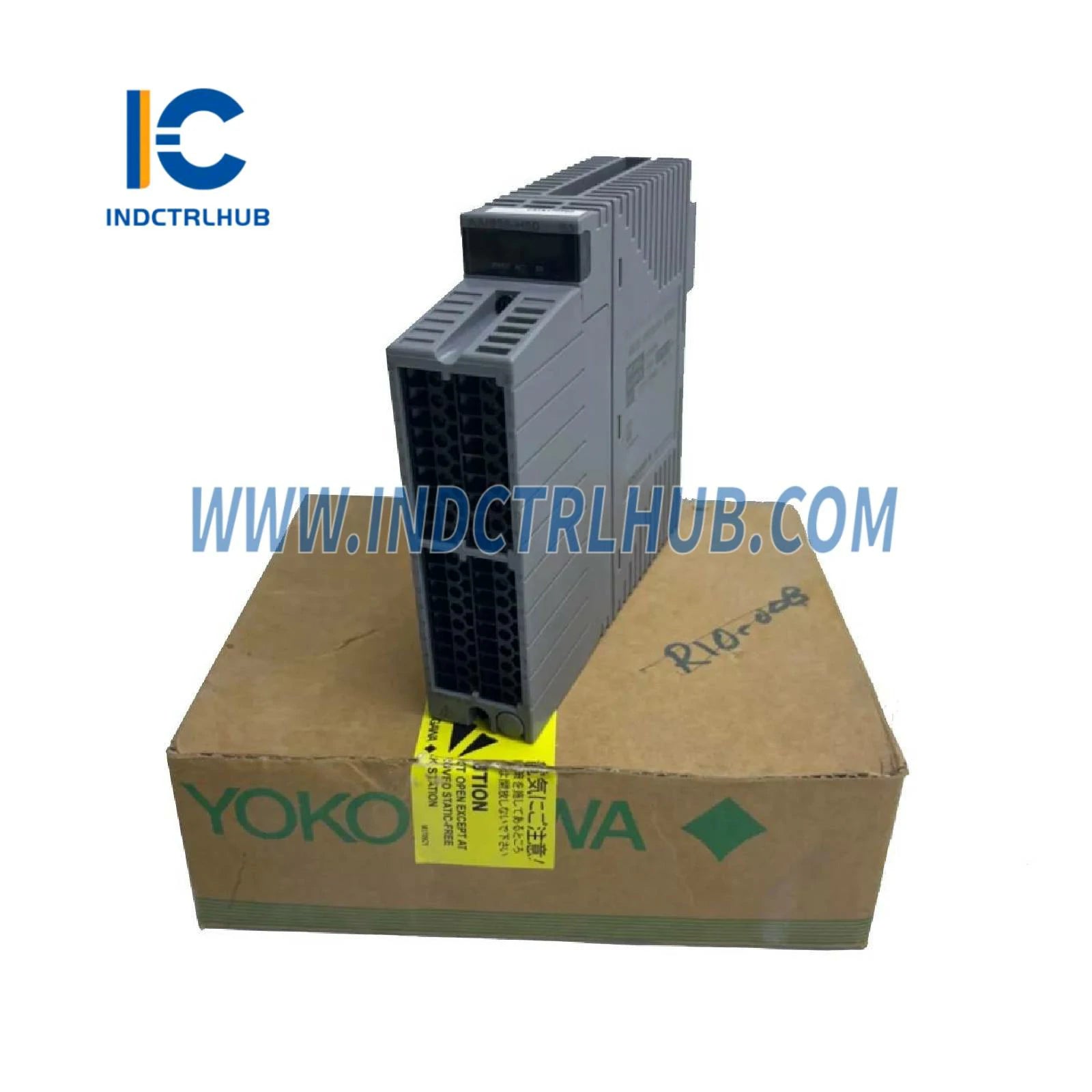

Yokogawa AAI835-H50 Аналогтық I/O Модулі
Yokogawa AAI835-H50 Аналогтық I/O Модулі
Manufacturer: Yokogawa
Product No.: AAI835-H50
Condition:Қорда 1000 бар
Product Type: Аналогты кіріс/шығыс модулі
Product Origin: Japan
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months
- 24/7 Қолдау
- 30 Күндік Қайтарулар
- Жылдам жеткізу
__ Жалпы ақпарат
|
Өндіруші |
Yokogawa |
|---|---|
|
Модель/Бөлім нөмірі |
AAI835-H50 |
|
Сипаттама |
Аналогтық кіріс/шығыс модулі (4-тен 20 мА-ге дейін, 4 кіріс / 4 шығару, оқшауланған арналар, HART-пен) |
_
_
__ Сипаттама
The_AAI835-H50_— бұл_токтық I/O модулі_болып табылады, ол_4 кіріс арнасын_және_4 шығыс арнасын қамтамасыз етеді, барлығы_жүйеден және бір-бірінен оқшауланған. Бұл модель_4_20 мА сигналдарын қолдайды, _HART сандық байланысын қамтиды және_қосарланған артықшылықты конфигурацияларға жарамды. Ол дәл және оқшауланған аналогтық сигналдар қажет болатын өнеркәсіптік автоматтандыруда кеңінен қолданылады.
_
_
__ Техникалық сипаттамалар
|
Техникалық сипаттамалар |
Толығырақ |
|---|---|
|
Модель негізі |
AAI835 |
|
Кіріс арналары |
4 (оқшауланған) |
|
Шығыс арналары |
4 (оқшауланған) |
|
Сигнал түрі |
4-тен 20 мА-ге дейін (кіріс және шығару) |
|
Рұқсат етілген кіріс тогы |
25 мА |
|
Рұқсат етілген жүктеме кедергісі (шығару) |
0-ден 750-ге дейін _ |
|
Төзімділік кернеуі |
500 В айнымалы ток өріс/жүйе арасында және арналар арасында (1 мин) |
|
Кіріс кедергісі (Қуат қосылғанда) |
290 _ 20 мА-де, 450 _ 4 мА-де |
|
Кіріс кедергісі (Қуат өшірілгенде) |
_500 к_ |
|
Ашық тізбек анықтау (шығару) |
0.65 мА-дан аз |
|
Дәлдік |
Кіріс: ±16 µA, Шығыс: ±48 µA |
|
Деректерді жаңарту периоды |
10 мс |
|
Трансмиттер қуат көзі |
15.0 В немесе одан жоғары (20 мА), 29.3 В немесе одан төмен (0 мА) |
|
Температураның ауытқуы |
±16 µA/10 °C |
|
Максималды ток тұтыну |
360 мА (5 В DC), 450 мА (24 В DC) |
|
Салмақ |
0.3 кг |
|
Сыртқы қосылыстар |
Қысымдық қысқыш терминал, MIL коннекторы, KS кабелі |
|
HART байланысы |
Қол жетімді |
_
_
__ Модель және қосымша кодтың бөлінісі
|
Код |
Мағынасы |
|---|---|
|
-H |
Цифрлық байланысымен (HART протоколы) |
|
5 |
Жарылысқа қарсы қорғаныс жоқ |
|
0 |
Негізгі тип (арнайы температура/қабаттау опциялары жоқ) |
_
_
__ Қосымша Аксессуарлар
|
Опция коды |
Сипаттама |
|---|---|
|
/B3A00 |
KS Кабель Интерфейс Адаптері [Модель: ATB3A-00] |
|
/K4A00 |
KS кабель интерфейс адаптері [Модель: ATK4A-00] |
|
/13S00 |
Қысымдық Қысқыш Терминал Блокы [Модель: ATI3S-00] |
|
/13S10 |
Қысымдық Қысқыш Терминал Блокы (сүргі сіңіргішпен) [Модель: ATI3S-10] |
|
/13D00 |
Қос Қысымдық Қысқыш Терминал Блокы [Модель: ATI3D-00] |
|
/13D10 |
Қос Қысымдық Қысқыш Терминал Блокы (сүргі сіңіргішпен) [Модель: ATI3D-10] |
|
/CCC01 |
MIL кабелі үшін коннектор қақпағы [Модель: ACCC01] |
_
