Product Description

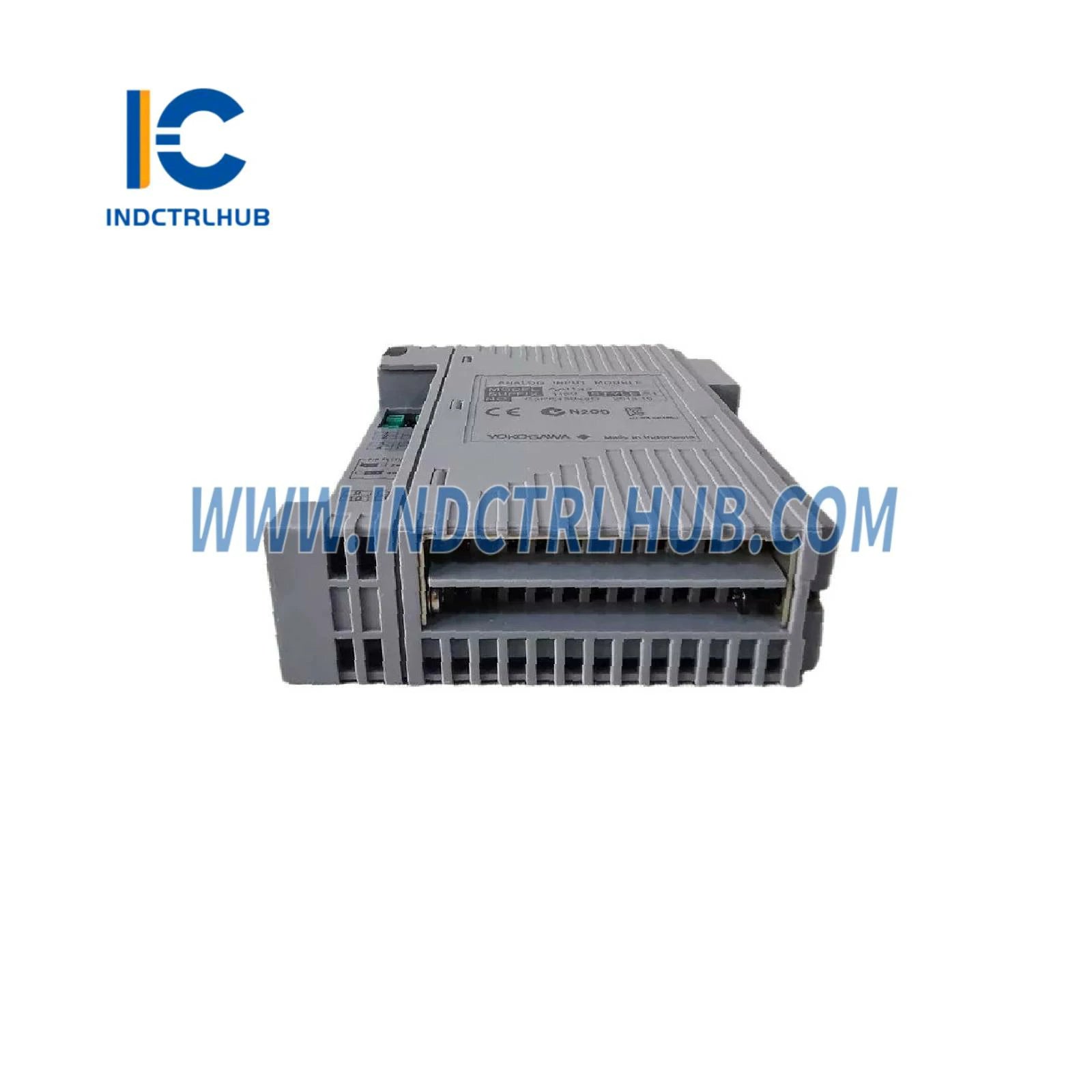

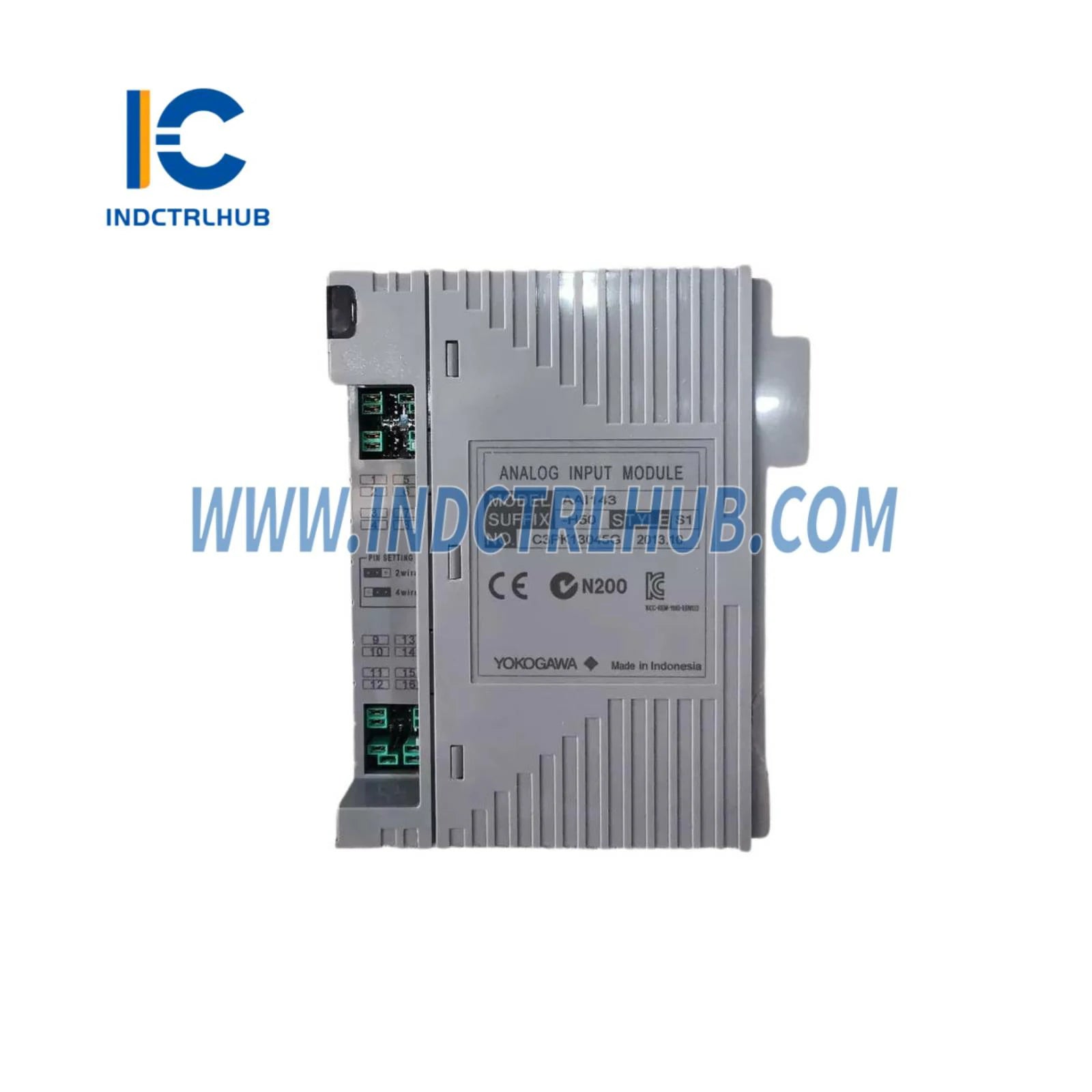

Өнім туралы ақпарат: Yokogawa Аналогтық кіріс модулі (AAI143-H50/A4S10)
| Өндіруші | Yokogawa |
|---|---|
| Модель/Бөлім нөмірі | AAI143-H50/A4S10 |
| Сипаттама | Аналогтық кіріс модулі (16-арналы, 4-20 мА, оқшауланған) |
Техникалық сипаттамалар
| Техникалық сипаттама | Толығырақ |
|---|---|
| Модель | AAI143 |
| Кіріс арналарының саны | 16, оқшауланған |
| Кіріс сигналы | 4-тен 20 мА-ға дейін |
| Рұқсат етілген кіріс тогы | 24 мА дейін |
| Төзімді кернеу | Кіріс пен жүйе арасында 1500 В айнымалы ток (1 минутқа) |
| Кіріс кедергісі (Қуат қосылғанда) | 270 Ом (20 мА кезінде) ден 350 Ом (4 мА кезінде) дейін |
| Кіріс кедергісі (Қуат өшірілгенде) | 500 кОм немесе одан жоғары |
| Дәлдік | ±16 мкА |
| Деректерді жаңарту кезеңі | 10 мс |
| Трансмиттер қуат көзі | Минимум 19.0 В (20 мА кезінде), максимум 25.5 В (0 мА кезінде) |
| 2-сым/4-сым баптауы | Арна бойынша пин баптауы арқылы бапталатын |
| Қоршаған орта температурасына байланысты ауытқу | ±16 мкА/10 °C |
| Максималды Ток Тұтыну | 230 мА (5 В DC), 540 мА (24 В DC) |
| Салмақ | 0.3 кг |
| Сыртқы байланыс | Қысымдық қысқыш терминал, MIL коннекторлы кабель, арнайы кабель (KS1) |
| HART байланысы | Қол жетімді |
Модель және қосымша кодтар
| Сипаттама | Қосымша кодтар |
|---|---|
| Модель | AAI143 Аналогтық кіріс модулі (16-арналы, 4-20 мА, оқшауланған) |
| Қосымша код -S | Стандартты тип |
| Қосымша код -H | Цифрлық байланыс (HART протоколы) арқылы |
| Қосымша код -5 | Жарылысқа қарсы қорғаныссыз |
| Қосымша код -E | Жарылысқа қарсы қорғаныспен |
| Қосымша код -0 | Негізгі түрі |
| Қосымша код -3 | ISA стандартты G3 опциясымен (-20-ден 70 °C-қа дейін) |
Опция Кодтары
| Нұсқа коды | Сипаттама |
|---|---|
| /K4A00 | KS кабель интерфейс адаптері (AEA4D терминал тақтасы үшін) |
| /A4S00 | Қысымдық қысқыш терминал блогы (ATA4S-00) |
| /A4S10 | Қысымдық қысқыш терминал блогы (шабуыл сіңіргіш) (ATA4S-10) |
| /A4D00 | Қос қысымдық қысқыш терминал блогы (ATA4D-00) |
| /A4D10 | Қос қысымдық қысқыш терминал блогы (шабуыл сіңіргіш) (ATA4D-10) |
| /CCC01 | MIL кабелі үшін коннектор қақпағы (ACCC01) |
